SL-32

SECURITY AND LOCKS

REMOTE OPENERS

17.Remote Openers

A: REMOVAL

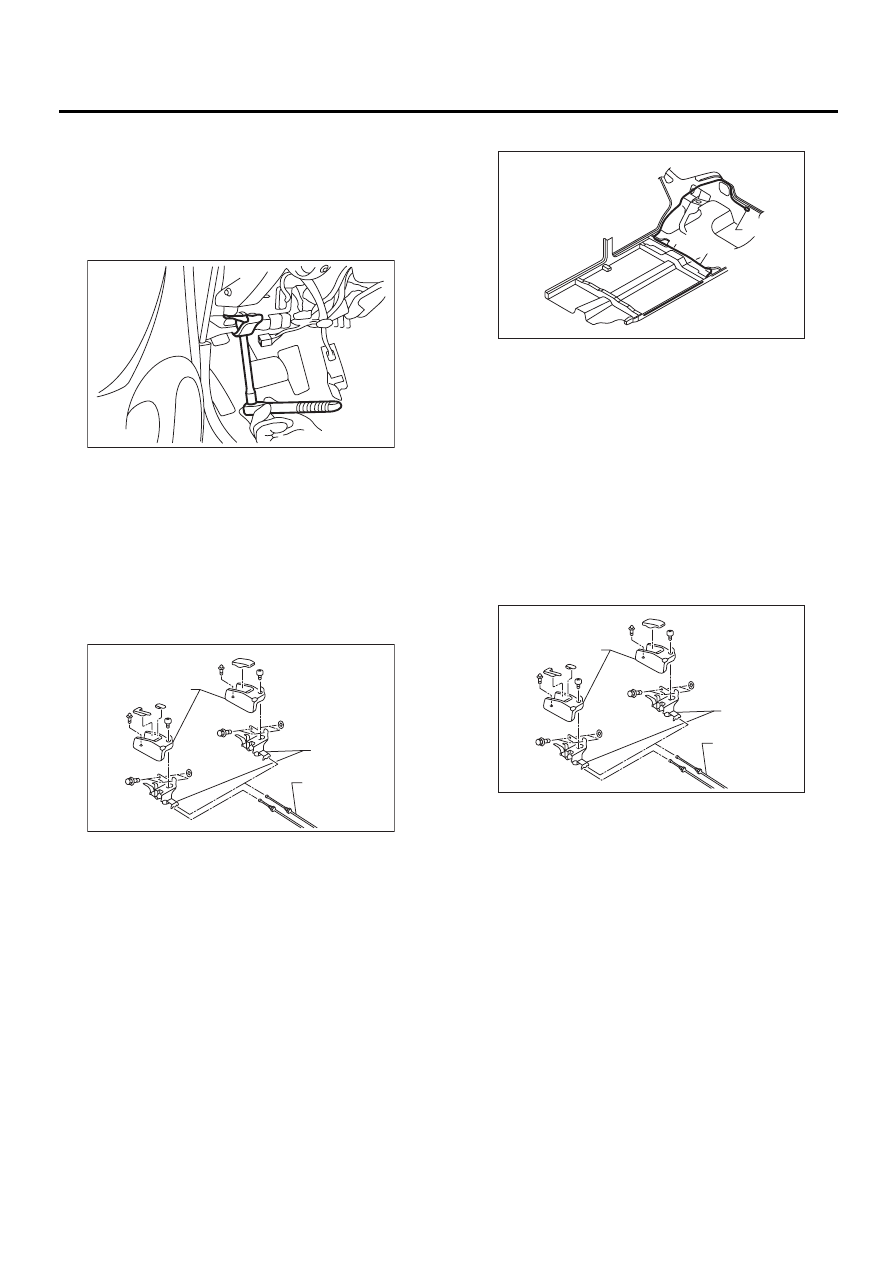

1. HOOD OPENER

1) Remove the release cable from the hood lock.
2) Remove the bolt. Remove the opener lever.

2. TRUNK LID OPENER

1) Remove the rear seat. <Ref. to SE-17, REMOV-
AL, Rear Seat.>
2) Remove the center pillar lower trim and side sill
cover on the passenger side. Remove the rear pil-
lar lower trim. Pull back the floor mat. Remove the
clip holding the cable.
3) Remove the bolt. Remove the opener pull han-
dle.

4) Remove the cable from the opener pull handle.
5) Remove the striker from the trunk lid.

6) Remove the cable from the striker.

3. FUEL FLAP OPENER

1) Remove the rear seat. <Ref. to SE-17, REMOV-
AL, Rear Seat.>
2) Remove the center pillar lower trim and side sill
cover on the passenger side. Remove the rear pil-
lar lower trim. Pull back the floor mat. Remove the
clip holding the cable.
3) Remove the bolt. Remove the opener pull han-
dle.

4) Remove the cable from the opener pull handle.
5) Remove the right rear quarter trim. <Ref. to EI-
40, REMOVAL, Rear Quarter Trim.>

(1) Sedan

(2) Wagon

(3) Cover

(4) Pull handle Assy

(5) Cable

SL-00089

SL-00119

( 1 )

( 2 )

( 3 )

( 4 )

( 5 )

(1) Striker

(2) Cable

(1) Sedan

(2) Wagon

(3) Cover

(4) Pull handle Assy

(5) Cable

SL-00120

( 1 )

( 2 )

SL-00119

( 1 )

( 2 )

( 3 )

( 4 )

( 5 )

SL-33

SECURITY AND LOCKS

REMOTE OPENERS

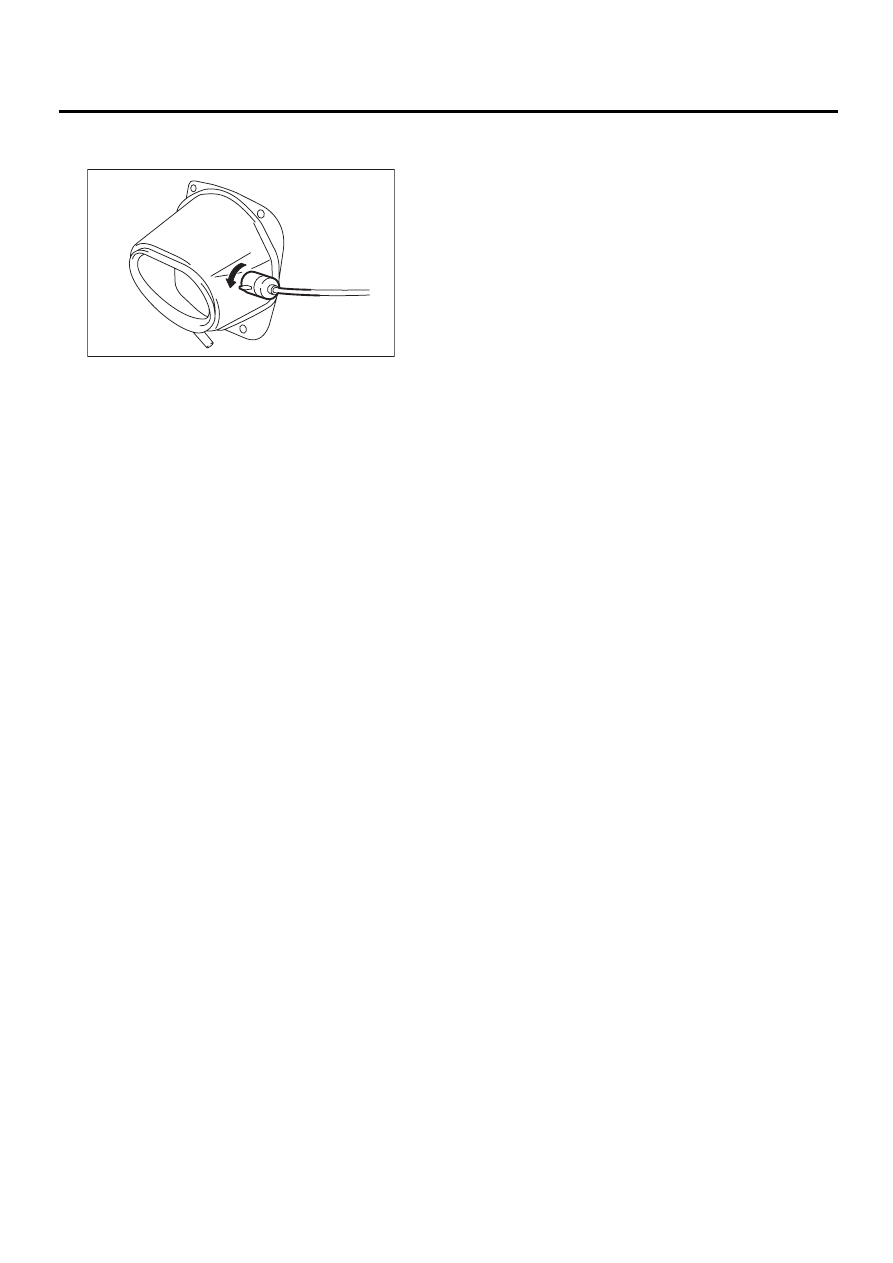

6) Rotate the fuel lock inside the quarter panel to
left and remove.

B: INSTALLATION

1. HOOD OPENER

Install in the reverse order of removal.

2. TRUNK LID OPENER

Install in the reverse order of removal.

3. FUEL FLAP OPENER

Install in the reverse order of removal.

C: INSPECTION

Make sure the fuel flap opens and closes smoothly.

SL-00092

SL-34

SECURITY AND LOCKS

IGNITION KEY LOCK

18.Ignition Key Lock

A: REPLACEMENT

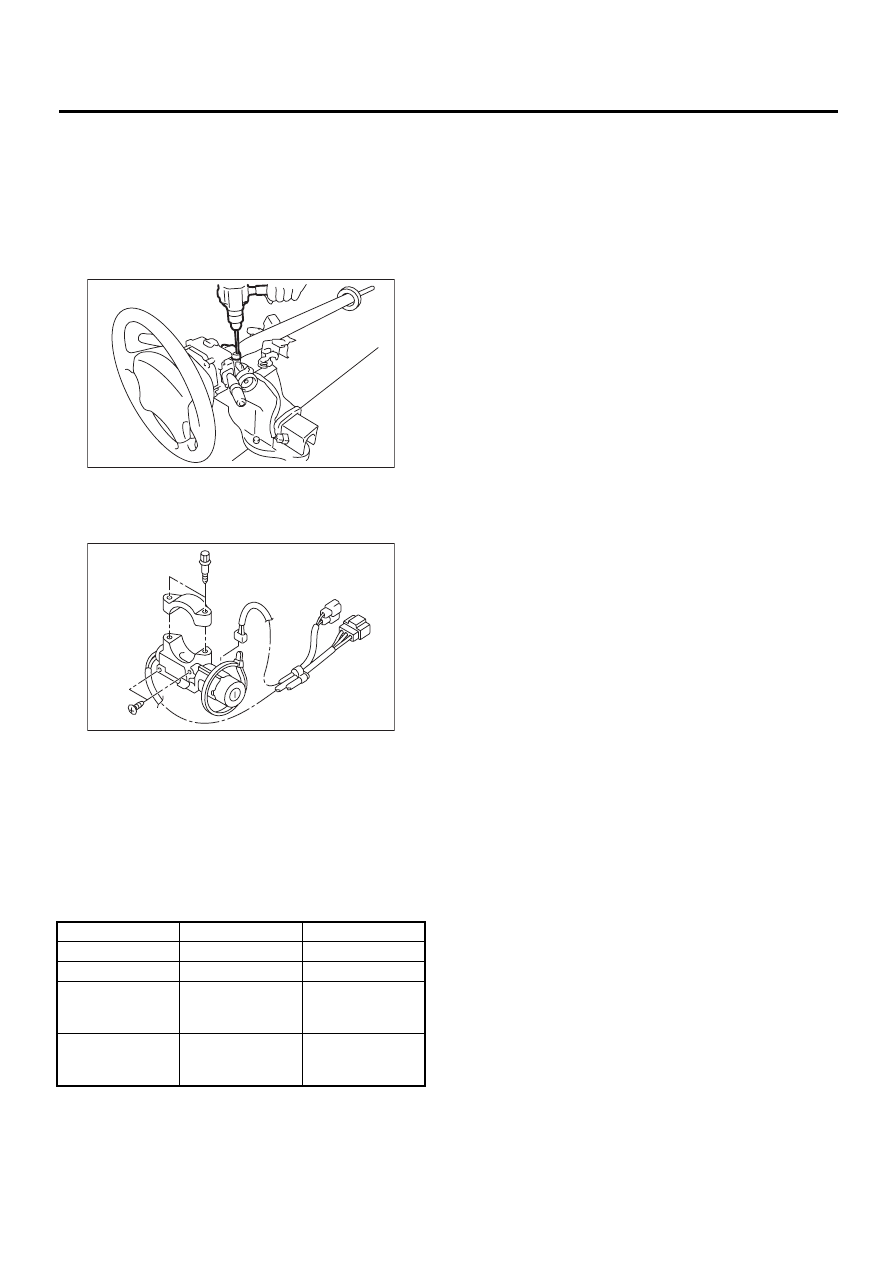

1) Disconnect ground cable from battery.
2) Remove the steering column. <Ref. to PS-28,
REMOVAL, Tilt Steering Column.>
3) Secure the steering column in a vise. Remove
the bolt with a drill.

4) Remove the ignition key lock.
5) Use a new torn bolt.  Tighten the torn bolt to the
end of the thread.

B: INSPECTION

1) Remove the instrument panel lower cover.
2) Remove the lower column cover.
3) Unfasten the hold-down clip which secures the
harness and disconnect the connector of the igni-
tion switch from the body harness.
4) Turn the ignition key plate to each position and
check the continuity between the terminals of the
ignition connector.

If NG, replace the ignition switch.

Switch position

Terminal No.

Standard

LOCK

—

—

ACC

No. 1 and No. 2

Less than 1

Ω

ON

No. 1 and No. 2
No. 1 and No. 4
No. 2 and No. 4

Less than 1

Ω

ST

No. 1 and No. 3
No. 1 and No. 4
No. 3 and No. 4

Less than 1

Ω

SL-00093

SL-00094

SL-35

SECURITY AND LOCKS

KEY LOCK CYLINDERS

19.Key Lock Cylinders

A: REPLACEMENT

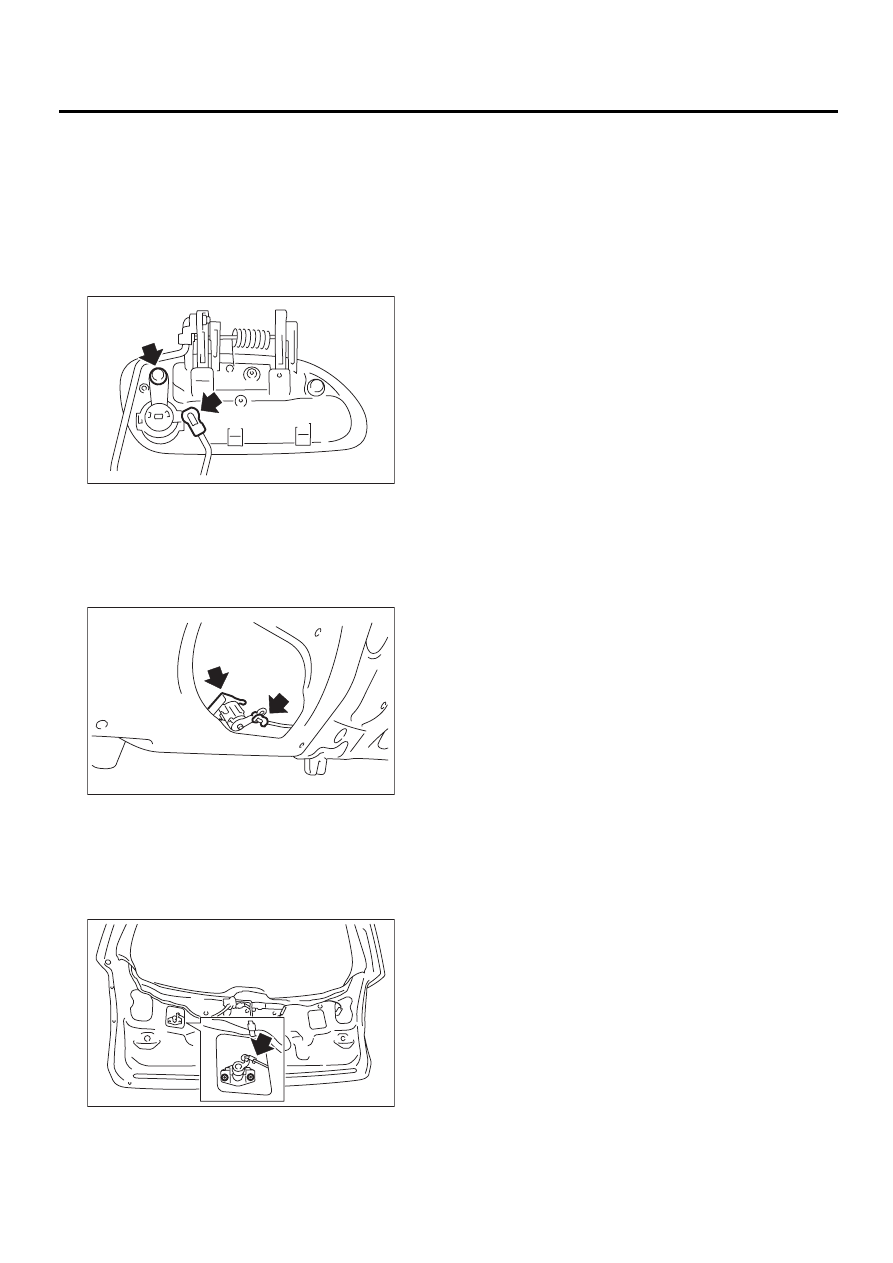

1. FRONT DOOR

1) Remove the front outer handle. <Ref. to SL-20,
REMOVAL, Front Outer Handle.>
2) Remove the rod clamp. Replace the key cylin-
der.

2. TRUNK LID

1) Remove the trunk trim. <Ref. to EI-47, REMOV-
AL, Trunk Lid Trim.>
2) Remove the rod clamp. Remove the lock plate.
Replace the key cylinder.

3. REAR GATE

1) Remove the rear gate lower trim. <Ref. to EI-44,
REMOVAL, Rear Gate Trim.>
2) Remove the rod clamp. Remove the nut. Re-
place the key cylinder.

SL-00095

SL-00165

SL-00097
