AB-58

AIRBAG SYSTEM (DIAGNOSTICS)

DIAGNOSTIC CHART WITH DIAGNOSTIC TROUBLE CODE (DTC)

M: DTC 42

DIAGNOSIS:
• Side airbag harness (LH) is faulty.
• Side airbag module (LH) is faulty.
• Airbag control module is faulty.

CAUTION:
• Before diagnosing the airbag system, be sure to turn the ignition switch OFF, disconnect the
ground cable from the battery, and wait more than 20 seconds before starting to work.
• Before replacing the airbag module, roll connector, control module, and sensor, reconnect each
part and confirm that the warning light operates properly.
• When inspecting the airbag main harness, disconnect the driver's airbag module and passenger's
airbag module connectors for safety reasons.
• When inspecting the side airbag harness, disconnect the side airbag module connector and seat
belt pretensioner connector for the safety reasons.

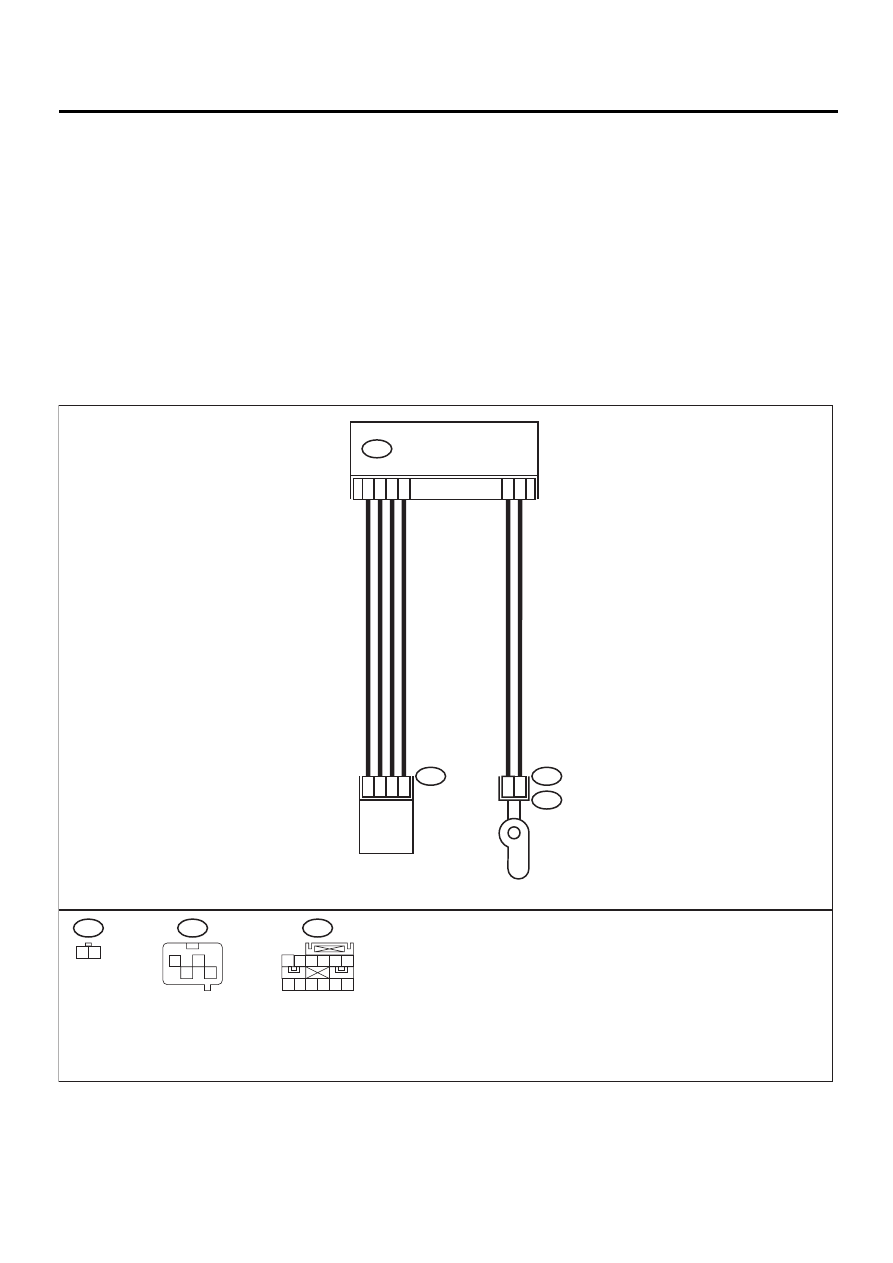

WIRING DIAGRAM:

6

7

9

5

10

12

1

2

AIRBAG CONTROL MODULE

AB17

AB19

AB23

AB20

AB19

AB23

AB17

1 2

1

4

2

3

SIDE AIRBAG

SENSOR LH

INFLATOR

(SIDE LH)

3

4

1

2

1 2 3 4 5 6

7 8 9 10 11 12

AB-00300

AB-59

AIRBAG SYSTEM (DIAGNOSTICS)

DIAGNOSTIC CHART WITH DIAGNOSTIC TROUBLE CODE (DTC)

Step

Value

Yes

No

1

CHECK SIDE AIRBAG MODULE.
1) Turn the ignition switch OFF, disconnect

the battery ground cable, and wait more
than 20 seconds.

2) Disconnect the connector (AB21) from the

seat belt pretensioner (LH).  <Ref. to AB-
17, REMOVAL, Airbag Control Module.>

3) Disconnect connector (AB20) from (AB19),

and connect connector (1F) in test harness
F to (AB19).

4) Connect airbag resistor to connector (3F) in

test harness F.

5) Connect the battery ground cable, and turn

the ignition switch ON.
Does the air bag warning light operate
properly?

Operates properly.

Replace front seat
with side airbag
module (LH).
<Ref. to SB-7,
Front Seat Belt.>

Go to step 2.

2

CHECK SIDE AIRBAG HARNESS (LH).
1) Turn ignition switch OFF, disconnect the

battery ground cable, and wait more than
20 seconds.

2) Disconnect airbag resistor from the test

harness.

3) Disconnect the connector (AB17) from the

airbag control module. <Ref. to AB-17,
REMOVAL, Airbag Control Module.>

4) Connect connector (1I) in test harness I2 to

connector (AB17).

5) Measure the resistance between connector

(3I) in test harness I2 and connector (3F) in
test harness F.

Connector & terminal

(3I) No. 10 — (3F) No. 3:
(3I) No. 12 — (3F) No. 4:

Is the measured value less than the speci-
fied value?

10

Ω

Go to step 3.

Replace side air-
bag harness.
<Ref. to AB-16,
Side Airbag Har-
ness.>

3

CHECK SIDE AIRBAG HARNESS (LH).
Measure the resistance of the connector (3F)
in test harness F.

Connector & terminal

(3F) No. 3 — No. 4:

Does the measured value exceed the specified
value?

1 M

Ω



Go to step 4.

Replace side air-
bag harness.
<Ref. to AB-16,
Side Airbag Har-
ness.>

4

CHECK SIDE AIRBAG HARNESS (LH).
Measure the resistance between connector
(3F) in test harness F and the chassis ground.

Connector & terminal

(3F) No. 3 — Chassis ground:
(3F) No. 4 — Chassis ground:

Does the measured value exceed the specified
value?

1 M

Ω

Replace the airbag
control module.
<Ref. to AB-17,
Airbag Control
Module.>

Replace side air-
bag harness.
<Ref. to AB-16,
Side Airbag Har-
ness.>

AB-60

AIRBAG SYSTEM (DIAGNOSTICS)

DIAGNOSTIC CHART WITH DIAGNOSTIC TROUBLE CODE (DTC)

N: DTC 45

DIAGNOSIS:
• Side airbag harness (RH) is shorted to power supply.
• Airbag control module is faulty.

CAUTION:
• Before diagnosing the airbag system, be sure to turn the ignition switch OFF, disconnect the
ground cable from the battery, and wait more than 20 seconds before starting to work.
• Before replacing the airbag module, roll connector, control module, and sensor, reconnect each
part and confirm that the warning light operates properly.
• When inspecting the airbag main harness, disconnect the driver's airbag module and passenger's
airbag module connectors for safety reasons.
• When inspecting the side airbag harness, disconnect the side airbag module connector and seat
belt pretensioner connector for the safety reasons.

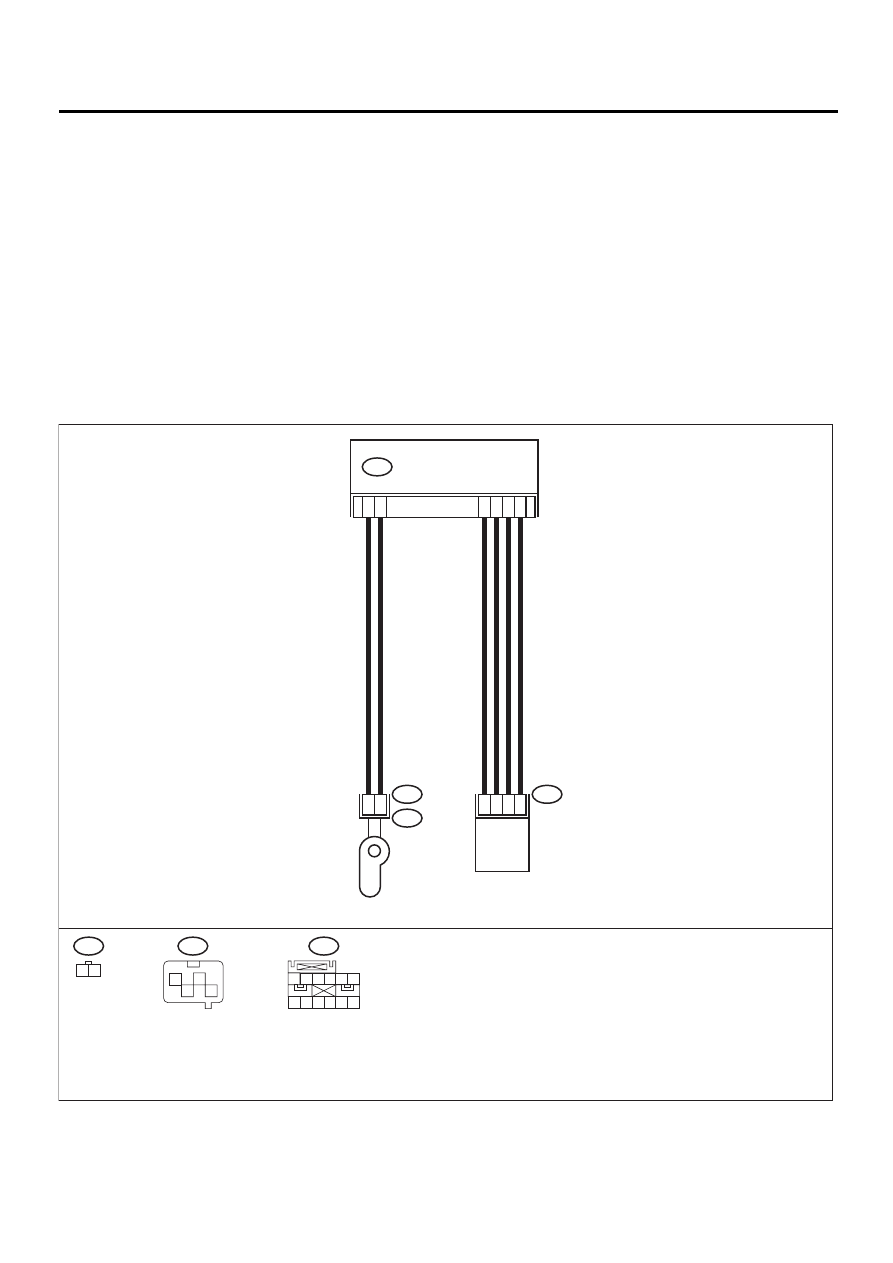

WIRING DIAGRAM:

10

9

7

12

2

1

1

2

AIRBAG CONTROL MODULE

AB18

AB24

AB28

AB25

AB24

AB28

AB18

1 2

1

4

2

3

SIDE AIRBAG

SENSOR RH

INFLATOR

(SIDE RH)

3

4

1

2

1 2 3 4 5 6

7 8 9 10 11 12

AB-00299

AB-61

AIRBAG SYSTEM (DIAGNOSTICS)

DIAGNOSTIC CHART WITH DIAGNOSTIC TROUBLE CODE (DTC)

Step

Value

Yes

No

1

CHECK SIDE AIRBAG MODULE.
1) Turn the ignition switch OFF, disconnect

the battery ground cable, and wait more
than 20 seconds.

2) Disconnect the connector (AB26)  from the

seat belt pretensioner (RH).  <Ref. to SE-7,
Front Seat.>

3) Disconnect the connector  (AB25) from

(AB24), and connect connector  (1F) in test
harness F to (AB24).

4) Connect airbag resistor to connector (3F) in

test harness F.

5) Connect the battery ground cable, and turn

the ignition switch ON.
Does air bag warning light operate prop-
erly?

Operates properly.

Replace front seat
with side airbag
module (RH).
<Ref. to SE-7,
Front Seat.>

Go to step 2.

2

CHECK SIDE AIRBAG HARNESS (RH).
1) Turn the ignition switch OFF, disconnect

the battery ground cable, and wait more
than 20 seconds.

2) Disconnect airbag resistor from the  test

harness.

3) Disconnect the connector (AB18) from the

airbag control module. <Ref. to AB-17, Air-
bag Control Module.>

4) Connect connector (1I) in test harness I2 to

connector (AB18).

5) Connect the battery ground cable, and turn

the ignition switch ON.

6) Measure the voltage between connector

(3I) in test harness I2 and the chassis
ground.

Connector & terminal

(3I) No. 7 (+) — Chassis ground (

−−−−

):

(3I) No. 9 (+) — Chassis ground (

−−−−

):

Is the measured value less than the speci-
fied value?

1 V

Replace the airbag
control module.
<Ref. to AB-17,
Airbag Control
Module.>

Replace side air-
bag harness.
<Ref. to AB-16,
Side Airbag Har-
ness.>
