PS-4

POWER ASSISTED SYSTEM (POWER STEERING)

GENERAL DESCRIPTION

CAUTION:
This table lists various clearances that must be correctly adjusted to ensure normal vehicle driving
without interfering noise, or any other faults.

Location

Minimum allowance

Except 3.0 L and Turbo  model

3.0 L and Turbo model

(1) Crossmember — Pipe

5 mm (0.20 in)

(2) DOJ — Shaft or joint

14 mm (0.55 in)

(3) DOJ — Valve housing

11 mm (0.43 in)

(4) Pipe — Pipe

2 mm (0.08 in)

(5) Stabilizer — Pipe

5 mm (0.20 in)

(6) Exhaust pipe — Pipe

15 mm (0.59 in)

(7) Exhaust pipe — Gearbox boot

15 mm (0.59 in)

(8) Side frame — Hose A and B

15 mm (0.59 in)

(9) Cruise control pump — Hose A and B

15 mm (0.59 in)

(10) Pipe portion of hose A — Pipe portion of hose B

1.5 mm (0.059 in)

—

(11) AT cooling hose — Joint

20 mm (0.79 in)

(12) Pressure hose — Return hose

—

3.0 mm (0.12 in)

PS-5

POWER ASSISTED SYSTEM (POWER STEERING)

GENERAL DESCRIPTION

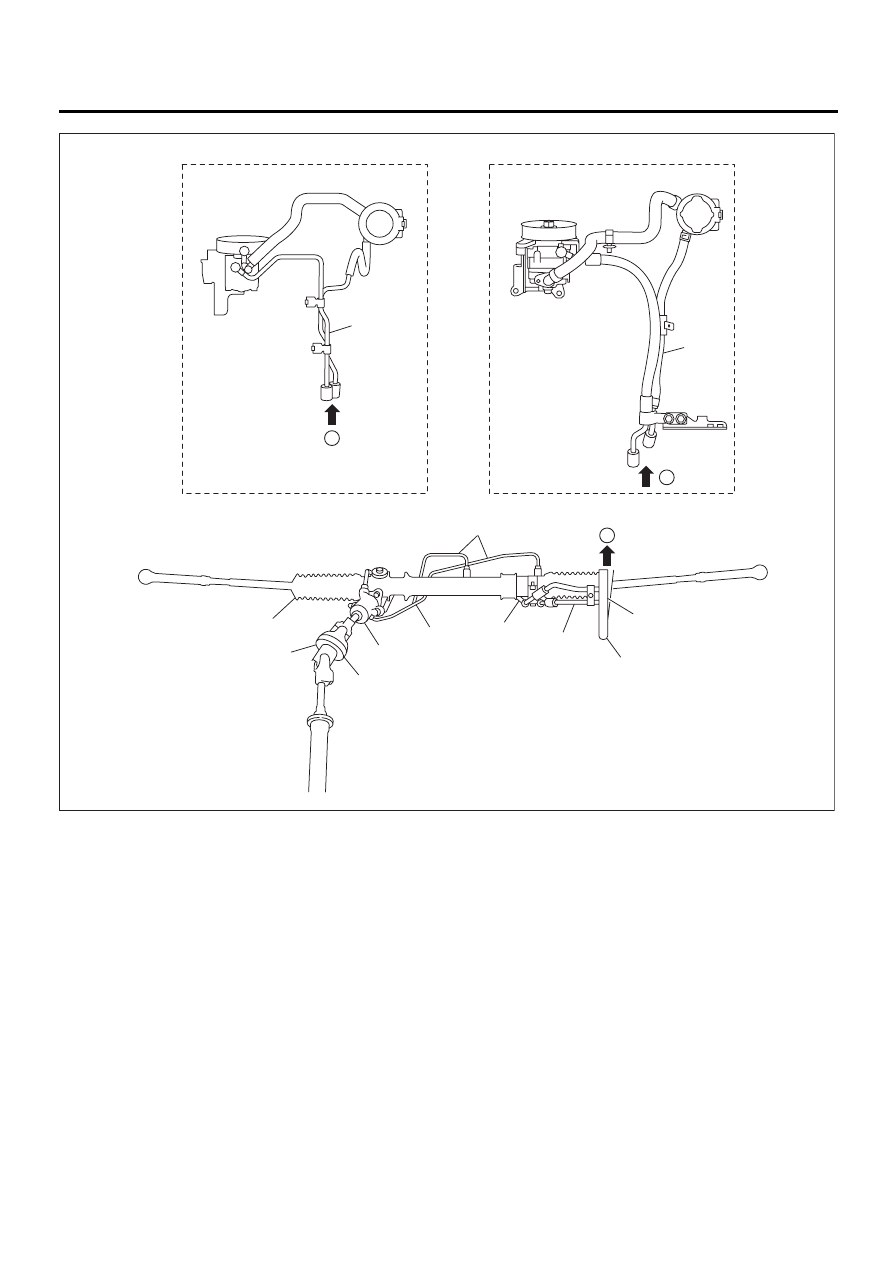

(A) Except 3.0 L and Turbo  model

(B) 3.0 L and Turbo model

PS-00197

A

B

( 9 )

( 8 )

( 1 )

( 6 )

( 4 )

( 3 )

( 2 )

( 7 )

( 5 )

(11)

(12)

(10)

A

A

A

PS-6

POWER ASSISTED SYSTEM (POWER STEERING)

GENERAL DESCRIPTION

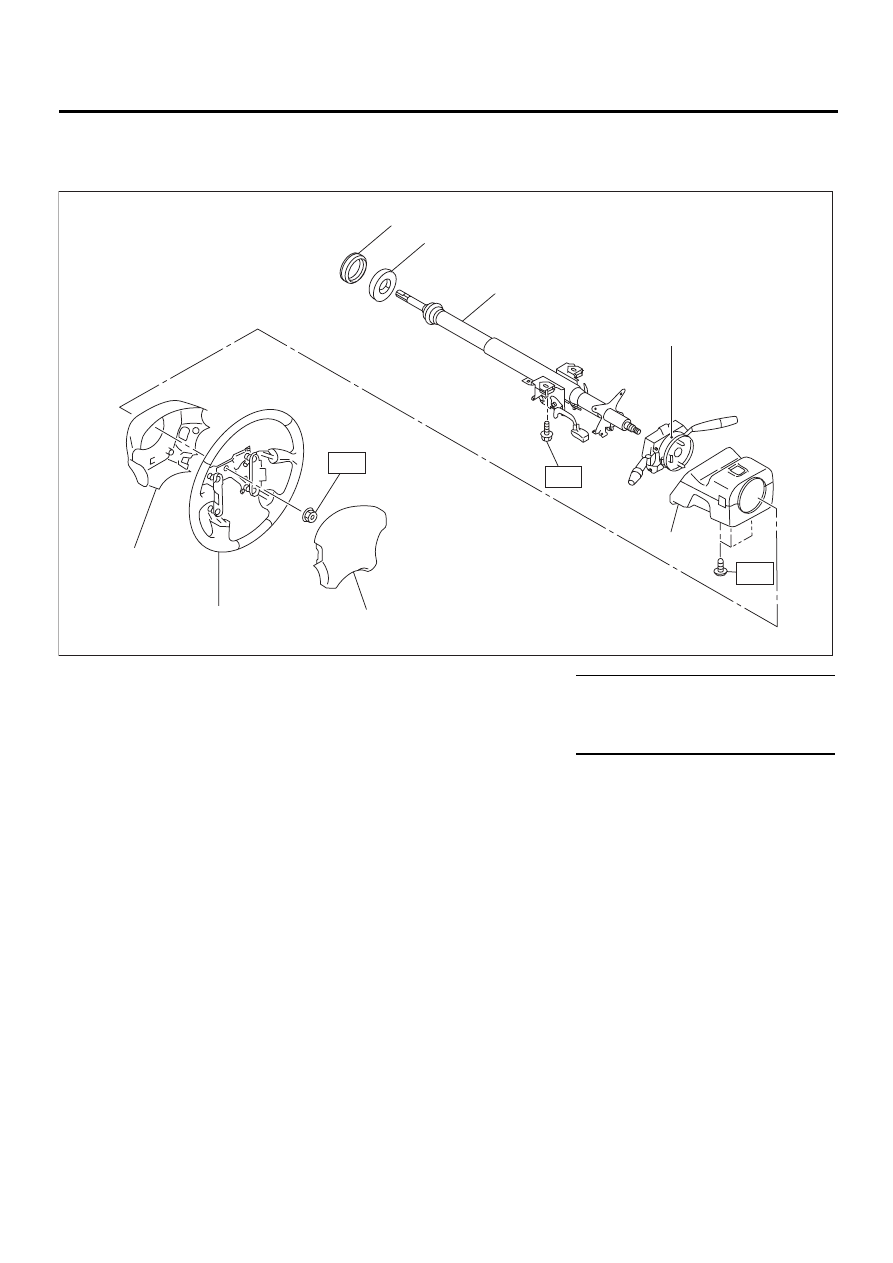

B: COMPONENT

1. STEERING WHEEL AND COLUMN

(1) Bushing

(6) Steering wheel

Tightening torque: N·m (kgf-m, ft-lb)

(2) Seal

(7) Airbag module

T1: 1.2 (0.12, 0.9)

(3) Steering shaft

(8) Lower steering wheel cover

T2: 25 (2.5, 18.1)

(4) Steering roll connector

T3: 44 (4.5, 32.5)

(5) Column cover

PS-00198

( 8 )

( 6 )

( 7 )

( 5 )

( 4 )

( 3 )

( 2 )

( 1 )

T3

T1

T2

PS-7

POWER ASSISTED SYSTEM (POWER STEERING)

GENERAL DESCRIPTION

MEMO:
