AT-130

AUTOMATIC TRANSMISSION (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE FOR NO-DIAGNOSTIC TROUBLE CODE (DTC)

8

CHECK HARNESS CONNECTOR BETWEEN
TCM AND POWER SWITCH.
Measure resistance of harness connector
between TCM and chassis ground.

Connector & terminal

(B55) No. 23 — Chassis ground:

Does the measured value exceed the specified
value?

1 M

Ω

Go to step 9.

Repair short circuit
in harness
between TCM and
power switch con-
nector.

9

CHECK INPUT SIGNAL FOR TCM.
1) Connect connectors to TCM and power

switch.

2) Turn ignition switch ON (with engine OFF).
3) Measure signal voltage for TCM while turn-

ing power switch OFF.

Connector & terminal

(B55) No. 23 (+) — Chassis ground (–):

Does the measured value exceed the spec-
ified value?

10 V

Go to step 10.

Replace TCM.
<Ref. to AT-76,
Transmission Con-
trol Module
(TCM).>

10

CHECK INPUT SIGNAL FOR TCM.
Measure signal voltage for TCM while turning
power switch ON.

Connector & terminal

(B55) No. 23 (+) — Chassis ground (–):

Is the measured value less than the specified
value?

1 V

Go to step 11.

Replace TCM.
<Ref. to AT-76,
Transmission Con-
trol Module
(TCM).>

11

CHECK POOR CONTACT.
Is there poor contact?

There is poor contact.

Repair poor con-
tact.

A temporary poor
contact of the con-
nector or harness
in power switch
circuit.

Step

Value

Yes

No

AT-131

AUTOMATIC TRANSMISSION (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE FOR NO-DIAGNOSTIC TROUBLE CODE (DTC)

MEMO:

AT-132

AUTOMATIC TRANSMISSION (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE FOR NO-DIAGNOSTIC TROUBLE CODE (DTC)

H: CHECK INHIBITOR SWITCH.

DIAGNOSIS:
Input signal circuit of inhibitor switch is open or shorted.
TROUBLE SYMPTOM:
• Shift characteristics are erroneous.
• Engine brake is not effected when selector lever is in “3” range.
• Engine brake is not effected when selector lever is in “2” range.
• Engine brake is not effected when selector lever is in “1” range.

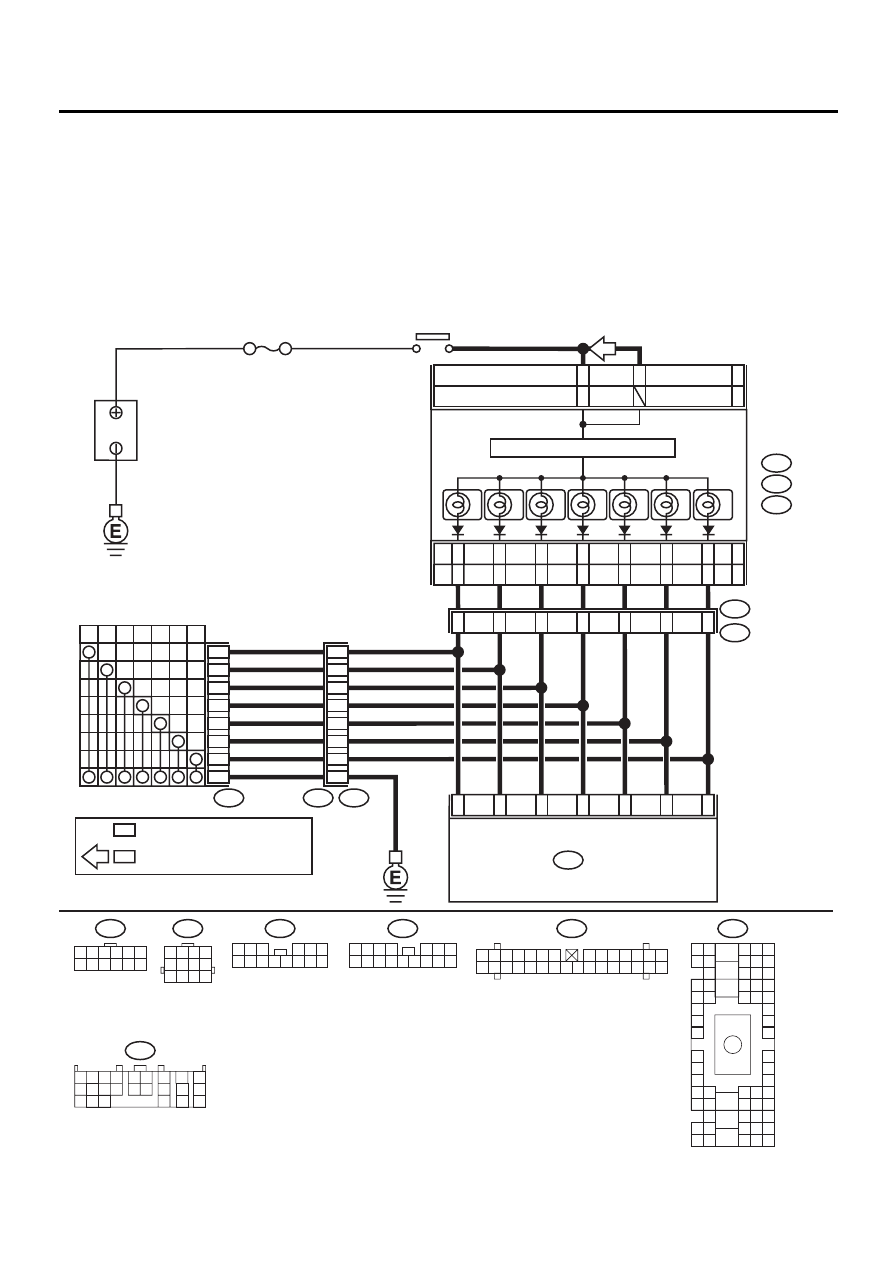

WIRING DIAGRAM:

AT-00788

9

INHIBITOR SWITCH

COMBINATION
METER

8

10

3

11

4

6

5

P

R

N

D

3

2

1

3

2

1

8

7

6

5

4

7

6

5

4

14

3

1

T7

T3

B12

B1

B2

B3

B4

B11

B12

B5

A14

A22

A21

A20

A19

A16

A15

H4

H6

H4

H6

C3

A8

B5

P4

M5

L4

L5

O4

N4

M4

i10

i11

i12

A:

i1

B36

B:

C:

NO. 5 15A

B

A

TTER

Y

IGNITION

RELAY

T7

1 2 3 4 5 6
7 8 9 10 11 12

B12

1 2 3 4
5 6 7 8
9 10 11 12

i12

1 2 3

4 5 6

7 8 9 10 11 12 13 14

B36

B4 B5 B6

A4 A5 A6

C5 C6

F6

D4 D5 D6

F1

H1

C4

G6

G1

C2

K1

M1 M2

K6

L1

D1 D2

A1 A2
B1 B2

I6

J6

L2

I1

J1

H6

M4 M5 M6

L4 L5 L6

N5 N6

O4 O5 O6

N4

P4 P5

N2

O1 O2

P1 P2

N3

O3

P3

P6

A3

B3

C3

E4 E5 E6

E1 E2

i10

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

B55

1 2 3 4

10 11 12
19 20 21

13

5 6

14 15

7

8

9

16

17

18

22

23

24

P

R

N

D

3

2

1

ILLUMINATION CONTROL CIRCUIT

i11

1 2 3 4

5 6 7

8 9 10 11 12 13 14 15 16

TCM

B55

H6

H4

: EXCEPT 3.0L MODEL AND
  TURBO MODEL

: 3.0L MODEL AND TURBO MODEL

H6

H6

AT-133

AUTOMATIC TRANSMISSION (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE FOR NO-DIAGNOSTIC TROUBLE CODE (DTC)

Step

Value

Yes

No

1

CHECK “P” RANGE SWITCH.
When “P” range is selected, does LED light
up?

LED lights up.

Go to step 2.

Go to step 22.

2

CHECK INDICATOR LIGHT.
Does combination meter “P” range indicator
illuminate?

P range indicator lights up.

Go to step 3.

Go to step 26.

3

CHECK “P” RANGE SWITCH.
When the “R” range is selected, does “P”
range LED light up?

LED lights up.

Go to step 28.

Go to step 4.

4

CHECK “R” RANGE SWITCH.
When the “R” range is selected, does LED light
up?

LED lights up.

Go to step 5.

Go to step 29.

5

CHECK INDICATOR LIGHT.
Does combination meter “R” range indicator
illuminate?

R range indicator lights up.

Go to step 6.

Go to step 32.

6

CHECK “R” RANGE SWITCH.
When the “N” range is selected, does “R”
range LED light up?

LED lights up.

Go to step 34.

Go to step 7.

7

CHECK “N” RANGE SWITCH.
When the “N” range is selected, does LED light
up?

LED lights up.

Go to step 8.

Go to step 35.

8

CHECK INDICATOR LIGHT.
Does combination meter “N” range indicator
illuminate?

N range indicator lights up.

Go to step 9.

Go to step 38.

9

CHECK “N” RANGE SWITCH.
When the “D” range is selected, does “N”
range LED light up?

LED lights up.

Go to step 40.

Go to step 10.

10

CHECK “D” RANGE SWITCH.
When the “D” range is selected, does LED light
up?

LED lights up.

Go to step 11.

Go to step 41.

11

CHECK INDICATOR LIGHT.
Does combination meter “D” range indicator
illuminate?

D range indicator lights up.

Go to step 12.

Go to step 44.

12

CHECK “D” RANGE SWITCH.
When the “3” range is selected, does “D” range
LED light up?

LED lights up.

Go to step 46.

Go to step 13.

13

CHECK “3” RANGE SWITCH.
When the “3” range is selected, does LED light
up?

LED lights up.

Go to step 14.

Go to step 47.

14

CHECK INDICATOR LIGHT.
Does combination meter “3” range indicator
illuminate?

3 range indicator lights up.

Go to step 15.

Go to step 50.

15

CHECK “3” RANGE SWITCH.
When the “2” range is selected, does “3” range
LED light up?

LED lights up.

Go to step 52.

Go to step 16.

16

CHECK “2” RANGE SWITCH.
When the “2” range is selected, does LED light
up?

LED lights up.

Go to step 17.

Go to step 53.

17

CHECK INDICATOR LIGHT.
Does combination meter “2” range indicator
illuminate?

2 range indicator lights up.

Go to step 18.

Go to step 56.

18

CHECK “2” RANGE SWITCH.
When the “1” range is selected, does “2” range
LED light up?

LED lights up.

Go to step 58.

Go to step 19.

19

CHECK “1” RANGE SWITCH.
When the “1” range is selected, does LED light
up?

LED lights up.

Go to step 20.

Go to step 59.
