EN(H4SO)-272

ENGINE (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE WITH DIAGNOSTIC TROUBLE CODE (DTC)

BS:DTC P1110 — ATMOSPHERIC PRESSURE SENSOR CIRCUIT MALFUNC-

TION (LOW INPUT) —

• DTC DETECTING CONDITION:

• Two consecutive driving cycles with fault

CAUTION:
After repair or replacement of faulty parts, conduct Clear Memory Mode<Ref. to EN(H4SO)-47, OPER-
ATION, Clear Memory Mode.> and Inspection Mode <Ref. to EN(H4SO)-40, OPERATION, Inspection
Mode.> .

Step

Value

Yes

No

1

CHECK ANY OTHER DTC ON DISPLAY.
Does the Subaru Select Monitor or OBD-II
general scan tool indicate DTC P1110?

DTC P1110 indicated.

Replace ECM.
<Ref. to
FU(H4SO)-45,
Engine Control
Module.>

NOTE:
Atmospheric pres-
sure sensor is built
into ECM.

It is not necessary
to inspect DTC
P1110.

EN(H4SO)-273

ENGINE (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE WITH DIAGNOSTIC TROUBLE CODE (DTC)

BT:DTC P1111 — ATMOSPHERIC PRESSURE SENSOR CIRCUIT MALFUNC-

TION (HIGH INPUT) —

• DTC DETECTING CONDITION:

• Two consecutive driving cycles with fault

CAUTION:
After repair or replacement of faulty parts, conduct Clear Memory Mode<Ref. to EN(H4SO)-47, OPER-
ATION, Clear Memory Mode.> and Inspection Mode <Ref. to EN(H4SO)-40, OPERATION, Inspection
Mode.> .

Step

Value

Yes

No

1

CHECK ANY OTHER DTC ON DISPLAY.
Does the Subaru Select Monitor or OBD-II
general scan tool indicate DTC P1111?

DTC P1111 indicated.

Replace ECM.
<Ref. to
FU(H4SO)-45,
Engine Control
Module.>

NOTE:
Atmospheric pres-
sure sensor is built
into ECM.

It is not necessary
to inspect DTC
P1111.

EN(H4SO)-274

ENGINE (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE WITH DIAGNOSTIC TROUBLE CODE (DTC)

BU:DTC P1134 — A/F SENSOR MICRO-COMPUTER PROBLEM —

• DTC DETECTING CONDITION:

• Immediately at fault recognition

CAUTION:
After repair or replacement of faulty parts, conduct Clear Memory Mode<Ref. to EN(H4SO)-47, OPER-
ATION, Clear Memory Mode.> and Inspection Mode <Ref. to EN(H4SO)-40, OPERATION, Inspection
Mode.> .

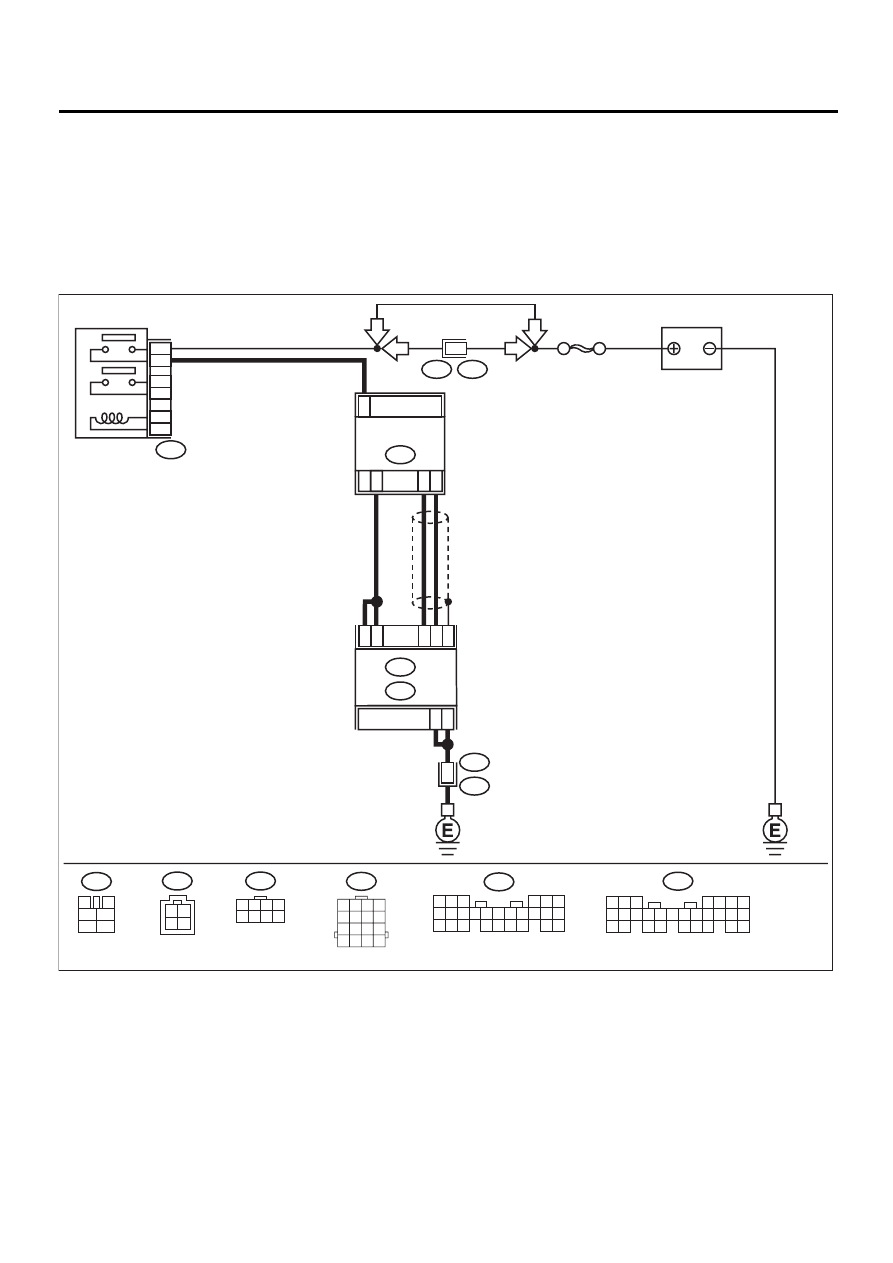

• WIRING DIAGRAM:

EN-01144

F44

B61

6

RHD

RHD

BATTERY

SBF-5

B47

MAIN RELAY

1

2

3

5

4

6

F44

1 2 3 4
5 6 7 8

C16

C5

4

8

B22

E3

ECM

C6

C17

C22

C13

B23

3

2

1

FRONT OXYGEN

(A/F) SENSOR

B18

B135

B:

B136

C:

B22

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

B47

3

4

5

6

1

2

B136

5 6

7

2

1

9

8

4

3

23

21 22

24

10 11 12 13 14

25 26

15 16 17

18 19 20

B18

4

2 1

3

LHD

LHD

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

B135

EN(H4SO)-275

ENGINE (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE WITH DIAGNOSTIC TROUBLE CODE (DTC)

Step

Value

Yes

No

1

CHECK ANY OTHER DTC ON DISPLAY.
Does the Subaru Select Monitor or OBD-II
general scan tool indicate DTC P1134?

DTC P1134 indicated.
.

Replace ECM.
<Ref. to
FU(H4SO)-45,
Engine Control
Module.>

It is not necessary
to inspect DTC
P1134.
