Subaru Legacy III (2000-2003 year). Manual - part 114

EN(H4SO)-68

ENGINE (DIAGNOSTICS)

DIAGNOSTICS FOR ENGINE STARTING FAILURE

C: CONTROL MODULE POWER SUPPLY AND GROUND LINE

CAUTION:
After repair or replacement of faulty parts, conduct Clear Memory Mode<Ref. to EN(H4SO)-47, OPER-
ATION, Clear Memory Mode.>  and Inspection Mode. <Ref. to EN(H4SO)-40, OPERATION, Inspection
Mode.>

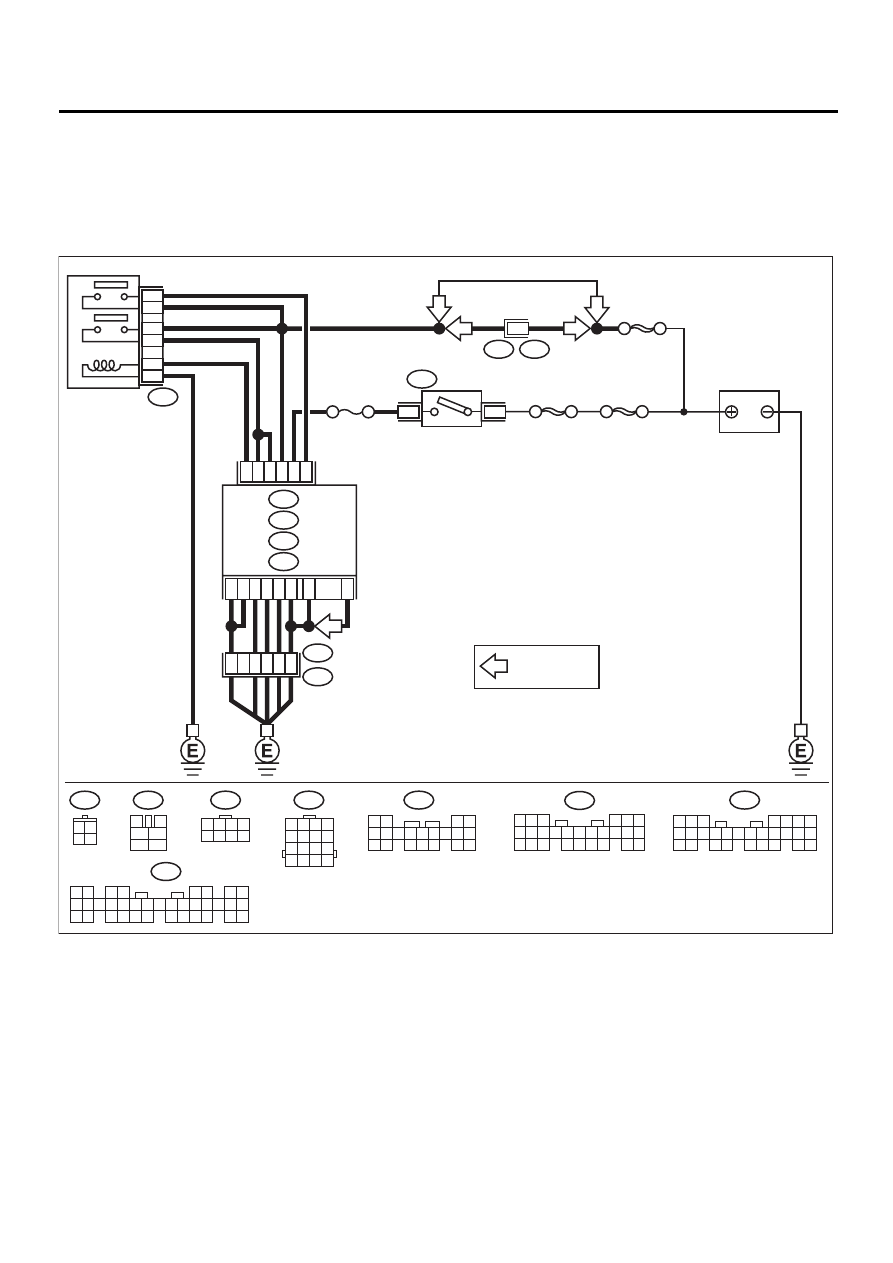

• WIRING DIAGRAM:

EN-01119

F44

B61

6

RHD

RHD

B9

C21

C23

B1

C12

B2

E3

B22

A7

A35

C26

B21

D14

C19

13

15

14

16

B47

BATTERY

MAIN RELAY

1

2

3

5

6

4

SBF-5

SBF-4

SBF-1

3

1

B72

IGNITION
SWITCH

ECM

B134

A :

B135

B :

B136

C :

B137

D :

C5

8

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

B135

B134

1 2

3 4

5 6

7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

B47

3

4

1

2

5

6

B72

3 4

1 2

B22

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

C16

NO. 11

1 2 3 4
5 6 7 8

F44

B136

5 6

7

2

1

9

8

4

3

23

21 22

24

10 11 12 13 14

25 26

15 16 17

18 19 20

B137

4

1
5

3

2
6

18

15

16

7 8 9 10 11

17

19 20

12 13

14

LHD

LHD

: LHD MT MODEL

*

*

EN(H4SO)-69

ENGINE (DIAGNOSTICS)

DIAGNOSTICS FOR ENGINE STARTING FAILURE

Step

Value

Yes

No

1

CHECK MAIN RELAY.
1) Turn the ignition switch to OFF.
2) Remove main relay.
3) Connect battery to main relay terminals No.

1 and No. 2.

4) Measure resistance between main relay

terminals.

Terminals

No. 3 — No. 5:
No. 4 — No. 6:

Is the measured value less than the speci-
fied value?

10

Ω

Go to step 2.

Replace main
relay.

2

CHECK GROUND CIRCUIT OF ECM.
1) Disconnect connector from ECM.
2) Measure resistance of harness between

ECM and chassis ground.

Connector & terminal

(B134) No. 7 — Chassis ground:
(B134) No. 35 — Chassis ground:
(B135) No. 21 — Chassis ground:
(B136) No. 5 — Chassis ground:
(B136) No. 16 — Chassis ground:
(B136) No. 26— Chassis ground:
(B137) No. 14 — Chassis ground:
(B136) No. 19 — Chassis ground  (LHD
MT model):

Is the measured value less than the speci-
fied value?

5

Ω

Go to step 3.

Repair open circuit
in harness
between ECM
connector and
engine grounding
terminal.

3

CHECK INPUT VOLTAGE OF ECM.
Measure voltage between ECM connector and
chassis ground.

Connector & terminal

(B135) No. 9 (+) — Chassis ground (–):
(B135) No. 23 (+) — Chassis ground (–):

Does the measured value exceed the specified
value?

10 V

Go to step 4.

Repair ground
short circuit of
power supply cir-
cuit.

4

CHECK INPUT VOLTAGE OF ECM.
1) Turn ignition switch to ON.
2) Measure voltage between ECM connector

and chassis ground.

Connector & terminal

(B136) No. 21(+) — Chassis ground (–):

Does the measured value exceed the spec-
ified value?

10 V

Go to step 5.

Repair open or
ground short cir-
cuit of power sup-
ply circuit.

5

CHECK HARNESS BETWEEN ECM AND
MAIN RELAY CONNECTOR.
1) Turn ignition switch to OFF.
2) Measure resistance between ECM and

chassis ground.

Connector & terminal

(B136) No. 12 — Chassis ground:

Does the measured value exceed the spec-
ified value?

1 M

Ω

Go to step 6.

Repair ground
short circuit in har-
ness between
ECM connector
and main relay
connector.

EN(H4SO)-70

ENGINE (DIAGNOSTICS)

DIAGNOSTICS FOR ENGINE STARTING FAILURE

6

CHECK OUTPUT VOLTAGE FROM ECM.
1) Connect connector to ECM.
2) Turn ignition switch to ON.
3) Measure voltage between ECM connector

and chassis ground.

Connector & terminal

(B136) No. 12 (+) — Chassis ground (–):

Does the measured value exceed the spec-
ified value?

10 V

Go to step 7.

Replace ECM.

7

CHECK INPUT VOLTAGE OF MAIN RELAY.
Check voltage between main relay connector
and chassis ground.

Connector & terminal

(B47) No. 2 (+) — Chassis ground (–):

Does the measured value exceed the specified
value?

10 V

Go to step 8.

Repair open circuit
in harness
between ECM
connector and
main relay con-
nector.

8

CHECK GROUND CIRCUIT OF MAIN RE-
LAY.
1) Turn ignition switch to OFF.
2) Measure resistance between main relay

connector and chassis ground.

Connector & terminal

(B47) No. 1 — Chassis ground:

Is the measured value less than the speci-
fied value?

5

Ω

Go to step 9.

Repair open circuit
between main
relay and chassis
ground.

9

CHECK INPUT VOLTAGE OF MAIN RELAY.
Measure voltage between main relay connec-
tor and chassis ground.

Connector & terminal

(B47) No. 5 (+) — Chassis ground (

−−−−

):

(B47) No. 6 (+) — Chassis ground (

−−−−

):

Does the measured value exceed the specified
value?

10 V

Go to step 10.

Repair open or
ground short cir-
cuit in harness of
power supply cir-
cuit.

10

CHECK INPUT VOLTAGE OF ECM.
1) Connect main relay connector.
2) Turn ignition switch to ON.
3) Measure voltage between ECM connector

and chassis ground.

Connector & terminal

(B135) No. 1 (+) — Chassis ground (–):
(B135) No. 2 (+) — Chassis ground (–):

Does the measured value exceed the spec-
ified value?

10 V

Check ignition
control system.
<Ref. to
EN(H4SO)-72,
IGNITION CON-
TROL SYSTEM,
Diagnostics for
Engine Starting
Failure.>

Repair open or
ground short cir-
cuit in harness
between ECM
connector and
main relay con-
nector.

Step

Value

Yes

No

EN(H4SO)-71

ENGINE (DIAGNOSTICS)

DIAGNOSTICS FOR ENGINE STARTING FAILURE
