Subaru Legacy III (2000-2003 year). Manual - part 1069

WI-230

WIRING SYSTEM

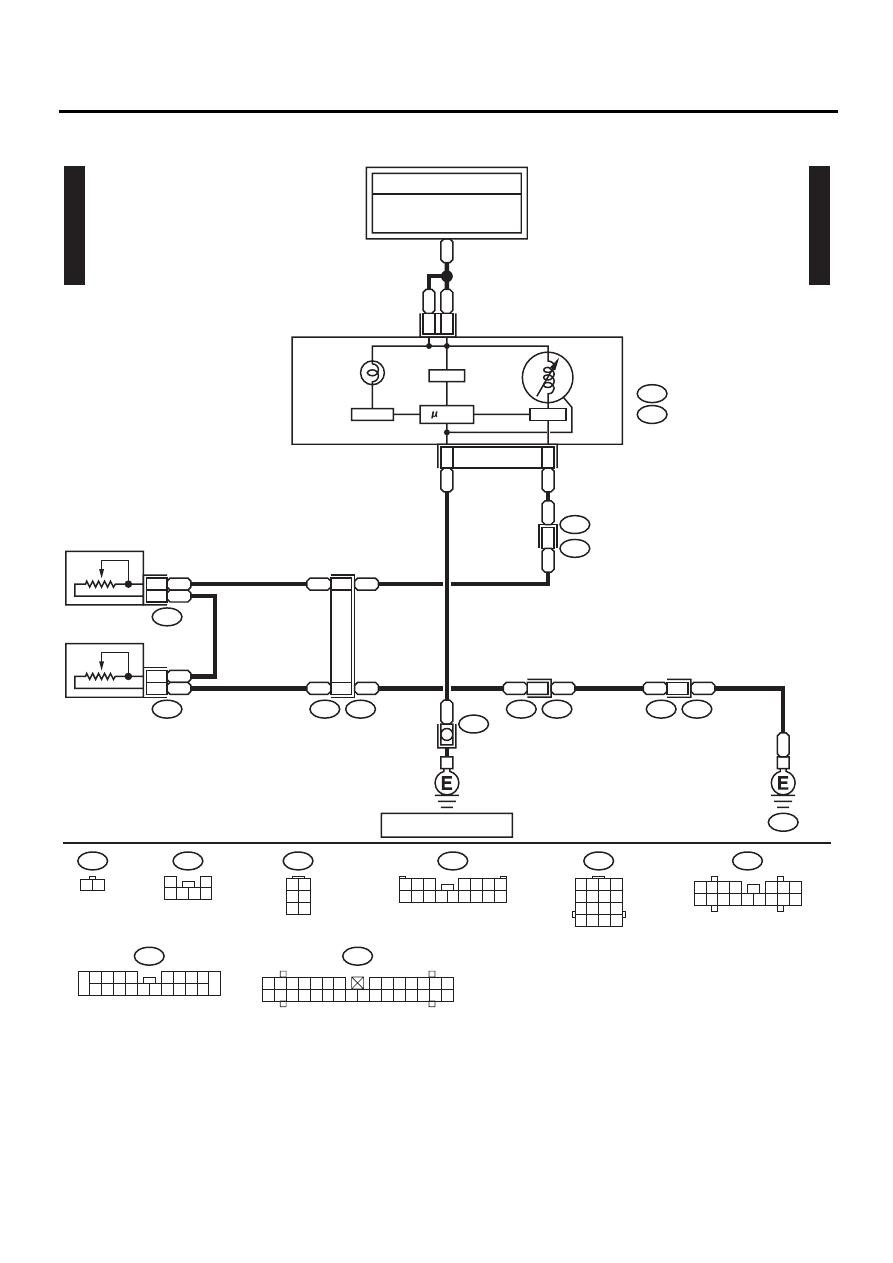

FUEL GAUGE SYSTEM

3. TURBO ENGINE MODEL

WI-00942

F/G(TB)-01

F/G(TB)-01

GW

FB-39

IGNITION RELAY

(IG)

TO POWER SUPPLY ROUTING

LOW-FUEL

WARNING

LIGHT

FUEL

GAUGE

COMBINATION
METER

FUEL LEVEL
SENSOR

I/F

I/F

DRIVER

GW

B5

B

B

B7

14

BrB

A17

i28

R59

BrB

BrB

i53

R98

BrB

1

L

2

FUEL SUB
LEVEL SENSOR

R58

L

6

B

3

BrB

BrB

BW

BW

2

B

6

BL

BL

BR

17

E3

GE

B22

B99

R3

R15

R57

i10

A:

i11

B:

16

BR

(BLACK)

(BROWN)

R57

1

2

3 4 5 6

R58

(GRAY)

1 2
3 4
5 6

B22

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

(GREEN)

A:

i10

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

GW

A8

i11

1 2 3
8 9 10

4

11 12 13 14 15 16

5 6 7

(GREEN)

B:

R59

1 2

R3

2

1

3 4 5

6 7 8 9

11 12

10

13 14 15 16 17 18 19 20

-COM

REF. TO  GROUND
DISTRIBUTION [GND(R)-04]

R98

1 2 3

4 5 6 7

8 9 10 11 12 13 14 15 16

WI-231

WIRING SYSTEM

FUEL GAUGE SYSTEM

MEMO:

WI-232

WIRING SYSTEM

FULL-TIME DUAL-RANGE SYSTEM

17.Full-Time Dual-Range System

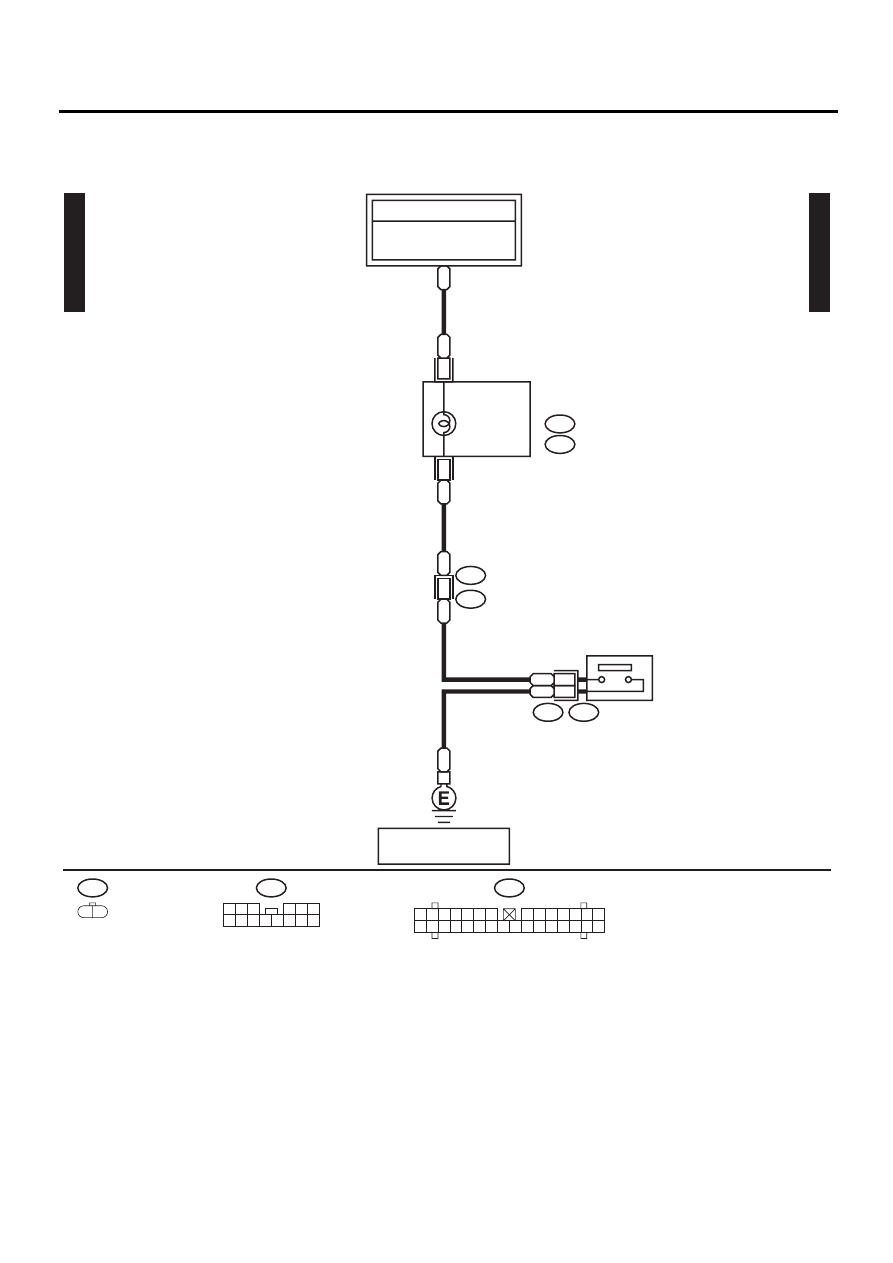

A: SCHEMATIC

WI-00943

FTDR-01

FTDR-01

LO(AWD)

INDICATOR

LIGHT

GW

C3

TO POWER SUPPLY ROUTING

FB-39

IGNITION RELAY

(IG)

GW

(GREEN)

C:

i12

1 2 3

4 5 6

7 8 9 10 11 12 13 14

BP

A5

i10

A:

COMBINATION
METER

BP

BP

C2

i1

B36

i12

C:

B

BP

1

B

2

SMJ

B29

T8

LO(AWD) INDICATOR
LIGHT SWITCH

B29

(BLACK)

1 2

(GREEN)

A:

i10

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

 [GND(R)-03]

REF. TO  GROUND
DISTRIBUTION [GND(L)-03]

WI-233

WIRING SYSTEM

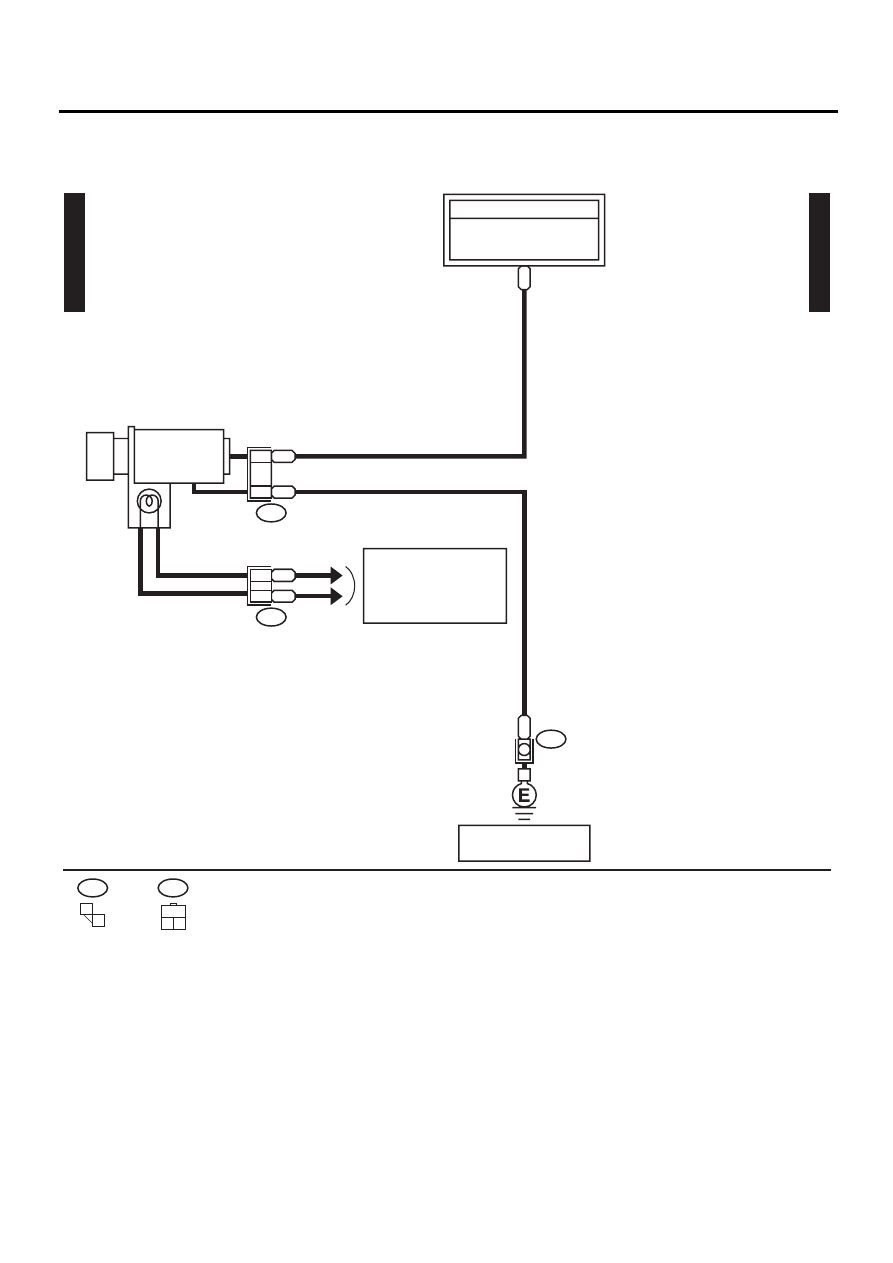

FRONT ACCESSORY POWER SUPPLY SYSTEM

18.Front Accessory Power Supply System

A: SCHEMATIC

WI-00944

F

APS-01

F

APS-01

YR

FB-28

F/B FUSE NO. 4

(ACC)

TO POWER SUPPLY ROUTING

i28

B

V

2

BW

3

YR

2

B

1

i24

i25

i24

i25

1

2

3

1

2

FRONT ACCESSORY
POWER SUPPLY SOCKET

REF. TO  CLEARANCE
LIGHT AND ILLUMINATION
LIGHT SYSTEM

 [GND(R)-04]

REF. TO  GROUND
DISTRIBUTION [GND(L)-04]

[ILM(LH6)-03]

[ILM(RH4)-03]

  [ILM(RH6T)-03]

[ILM(LH4)-03]
