CC(diag)-5

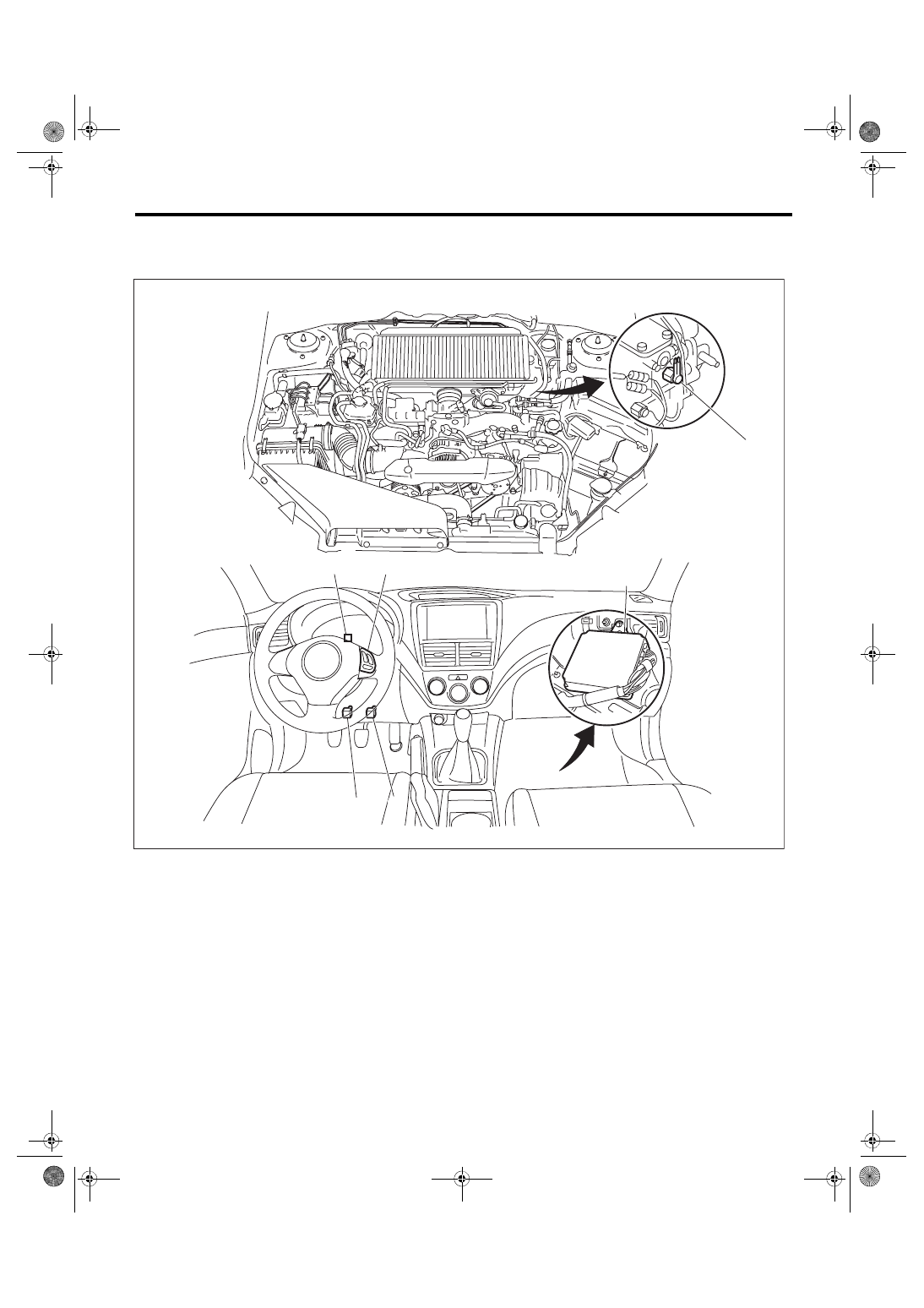

Electrical Component Location

CRUISE CONTROL SYSTEM (DIAGNOSTICS)

3. Electrical Component Location

A: LOCATION

(1)

Engine control module (ECM)

(3)

Stop light and brake switch

(5)

Neutral position switch

(2)

Cruise control command switch

(4)

Cruise indicator light and cruise
set indicator light

(6)

Clutch switch

(6)

(3)

(4)

(1)

(2)

CC-00851

(5)

CC(diag)-6

Engine Control Module (ECM) I/O Signal

CRUISE CONTROL SYSTEM (DIAGNOSTICS)

4. Engine Control Module (ECM) I/O Signal

A: ELECTRICAL SPECIFICATION

B: WIRING DIAGRAM

<Ref. to WI-163, WIRING DIAGRAM, Cruise Control System.>

Content

Terminal No.

Measurement condition and I/O signal

(Idling with ignition ON: except for cruise set light)

Main
power
supply

VB (CONTROL 1)
VB (CONTROL 2)

C1
D7

• Battery voltage is detected when the main power is turned ON.
• “0 V” is detected when the main power is turned OFF.

Command switch

C12

• “0 V” is detected when the command switch is in CANCEL position.
• “Approx. 1 V” is detected when the command switch is in SET/
COAST position.
• “Approx. 3 V” is detected when the command switch is in RESUME/
ACCEL position.
• “Approx. 4 V” is detected when the command switch is released.

Brake switch 1
(brake switch)

C15

• Battery voltage is detected when the brake pedal is released.
• “0 V” is detected when brake pedal is depressed.

Brake switch 2
(stop light switch)

C3

• Battery voltage is detected when brake pedal is depressed.
• “0 V” is detected when the brake pedal is released.

Main switch

C13

• “0 V” is detected while the main switch is pressed or turned ON.
• Approx. “5 V” is detected when the main switch is OFF.

Ground

GND (CONTROL)

A6

 —

Ignition switch

C30

• Battery voltage is detected when the ignition switch is turned ON.
• “0 V” is detected when the ignition switch is turned OFF.

Clutch switch

B9

• “0 V” is detected when clutch pedal is depressed.
• Battery voltage is detected when the clutch pedal is released.

Neutral position switch

C35

• Battery voltage is detected when the shift lever is in any position
except for neutral.
• “Approx. 0 V” is detected when the shift lever is in neutral position.

CC-00197

B134

9

30 29 28

32 31

20 19 18

22 21

10

12 11

14

24

34 33

27 26

17 16

1

2

3

4

5

6

7

13

23

15
25

8

B135

9

30 29 28

32

31

20

22 21

10

12 11

14

24

35

33

27 26

17 16

1

2

3

4

5

6

7

13

23

15
25

8

B136

9

30 29 28

32 31

20 19 18

22 21

10

12 11

14

24

34 33

27 26

16

1

2

3

4

5

6

13

23

15

25

8

B137

9

29 28

20 19 18

22 21

10

12 11

14

24

17 16

1

2

3

4

5

6

7

13

23

15

25

8

18

19

34

7

17

35

30

31

27 26

TO D:

TO C:

TO B:

TO A:

CC(diag)-7

Subaru Select Monitor

CRUISE CONTROL SYSTEM (DIAGNOSTICS)

5. Subaru Select Monitor

A: OPERATION

1. GENERAL DESCRIPTION

The on-board diagnosis function of the cruise con-

trol system uses Subaru Select Monitor.

The  on-board  diagnosis  function  operates  in  two

categories, which are used depending on the type

of problems;

1) Cruise Control Cancel Conditions Diagnosis:

(1) This  category  of  diagnosis  requires  actual

vehicle driving in order to determine the cause,

as when cruise speed is cancelled during driv-

ing although cruise cancel condition is not en-

tered.

(2) Cruise  control  memory  in  ECM  stores  the

cancel  code  which  occurred  during  driving.

When there are multiple cancel code, they are

shown on the Subaru Select Monitor.

CAUTION:

• The  cruise  control  memory  stores  not  only

the  cruise  “cancel”  which  occurred  (although

“cancel” operation is not entered by the driver),

but  also  the  “cancel”  condition  input  by  the

driver.

• The  latest  memory  content  (latest  code)  is

cleared when ignition switch is turned to OFF.

However, memory contents set by the diagno-

sis of faulty switches related to the system and

cruise  control  will  remain  as  trouble  history

(memory  code)  after  the  ignition  switch  is

turned to OFF.

2) Real-time Diagnosis:

Real-time diagnosis function is used to determine

whether or not the input signal system is in good or-

der, according to signal emitted from switches, sen-

sors, etc.

(1) Vehicle  cannot  be  driven  at  cruise  speed

when the problem occurs in the cruise control

system or relevant circuits.

(2) Monitor the signal conditions from switches

and sensors.

2. CRUISE CONTROL CANCEL CONDI-

TIONS DIAGNOSIS

1) Prepare the Subaru Select Monitor kit.

2) Connect  the  diagnosis  cable  to  Subaru  Select

Monitor.

3) Connect the Subaru Select Monitor to data link

connector.

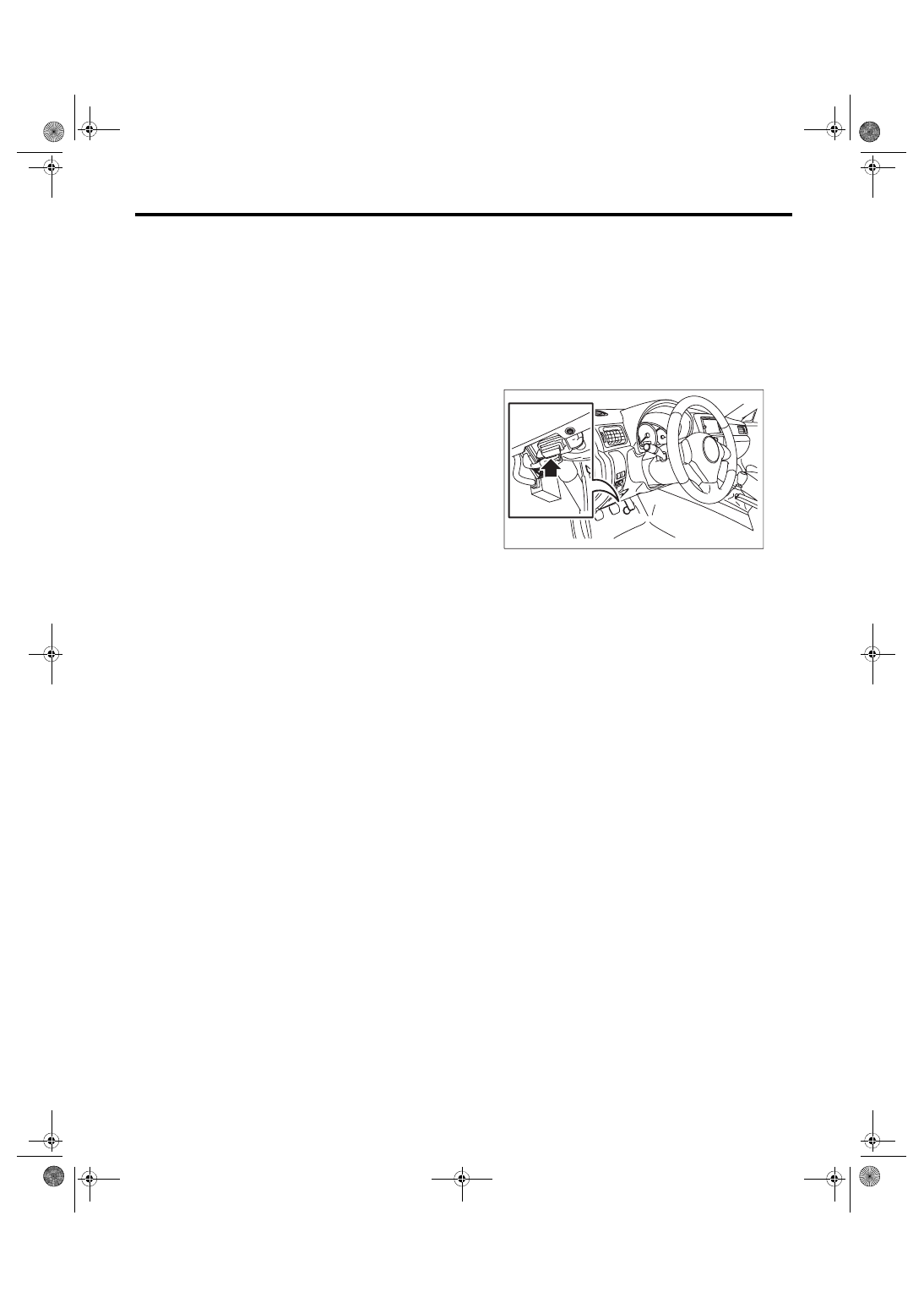

(1) Data link connector  is located in  the  lower

portion of the instrument panel (on the driver’s

side).

(2) Connect  the  diagnosis  cable  to  data  link

connector.

4) Start the engine and turn the cruise control main

switch to ON.

5) Run the Subaru Select Monitor.

6) On «Main Menu» display, select {Each System

Check}.

On «System Selection Menu» display, select {En-

gine  Control  System}  and  select  the  [OK].  Select

[OK] after the engine type information is displayed.

7) Drive vehicle at 40 km/h (25 MPH) or more and

set the cruise control.
CAUTION:

• When performing diagnosis, observe the le-

gal speed limit on the road.

• The  cancel  code  will  be  also  appear  when

cruise control is cancelled by the driver’s oper-

ation. Do not confuse them.

• Be sure to get an assistant to support the di-

agnosis while driving, and have him/her oper-

ate the select monitor.

CC-00653

CC(diag)-8

Subaru Select Monitor

CRUISE CONTROL SYSTEM (DIAGNOSTICS)

8) When the set speed is cancelled by itself (with-

out any cancel operations such as applying brake)

or when the cruise control could not be set by per-

forming the setting operation, selecting the {Cancel

Code(s) Display} on the engine malfunction diag-

nosis screen will display the cancel code on the se-

lect monitor display.
NOTE:

The  {Latest  Diagnostic  Code(s)}  and  {Memorized

Diagnostic  Code(s)}  are  contained  in  the  cancel

code.  The  latest  code  recognized  during  current

test  drive  is  displayed  in  {Latest  Diagnostic

Code(s)}. Cancel codes resulting from fault diagno-

sis  of  switches  relating  to  the  system  and  cruise

control are also displayed in {Memorized Diagnos-

tic Code(s)}.

9) Perform Engine DTC Clear Memory operation.

<Ref.  to  EN(H4DOTC)(diag)-63,  OPERATION,

Clear Memory Mode.>

Cancel  codes  for  switches  relating  to  the  system

and cruise control are deleted by clearing memory

on the engine side.
NOTE:

The latest code will be cleared by turning ignition

switch to OFF.

3. REAL-TIME DIAGNOSIS

1) Connect the Subaru Select Monitor.

2) Turn the ignition switch and cruise control main

switch to ON.

3) Run the Subaru Select Monitor.

4) On «Main Menu» display, select {Each System

Check}.

5) On  «System  Selection  Menu»  display,  select

{Engine Control System}.

6) Select [OK] after engine type information is dis-

played.

7) On  «Cruise  Control  Diagnosis»  display,  select

{Current Data Display & Save}.

8) Make  sure  that  normal  display  is  shown  when

operated as follows:

• Depress and release the brake pedal. (Stop light

switch and brake switch are turned ON.)

• Turn the main switch to ON.

• Turn the “CANCEL” switch to ON.

• Turn the “SET/COAST” switch to ON.

• Turn the “RESUME/ACCEL” switch to ON.

• Depress or release the clutch pedal.

• Place  the  shift  lever  in  any  position  other  than

neutral.

NOTE:

• For details concerning the operation procedure,

refer  to  “PC  application  help  for  Subaru  Select

Monitor”.

• For  detailed  concerning  cancel  codes,  refer  to

the “List of Cancel Codes”. <Ref. to CC(diag)-12,

List of Cancel Code.>
