SEAT BELT SYSTEM

SB

Page

1.

General Description  ...................................................................................2

2.

Pretensioner Connector  ...........................................................................12

3.

Inspection Locations after a Collision .......................................................13

4.

Seat Belt Warning System  .......................................................................14

5.

Front Seat Belt  .........................................................................................18

6.

Rear Seat Belt ..........................................................................................20

SB-2

General Description

SEAT BELT SYSTEM

1. General Description

A: COMPONENT

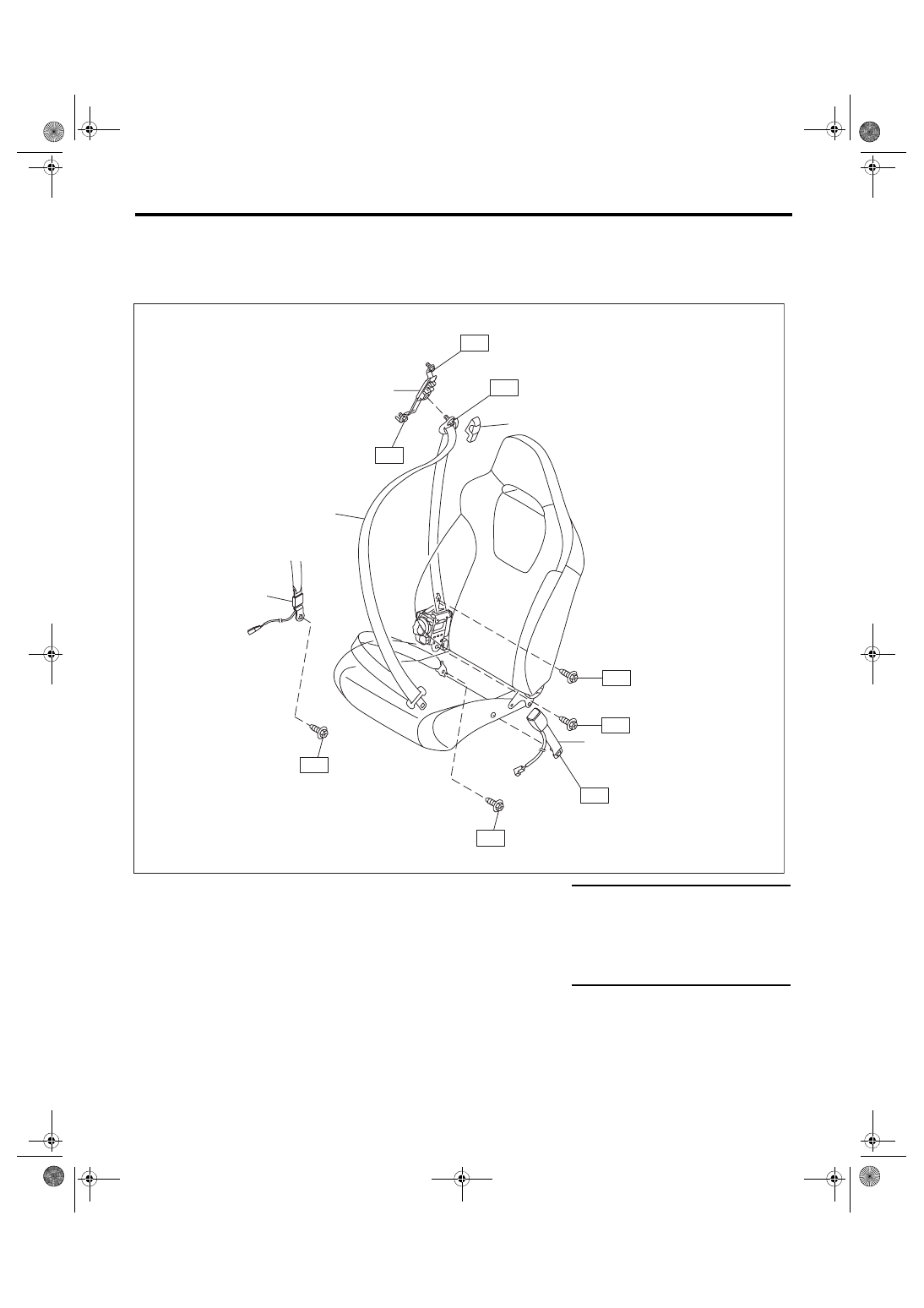

1. FRONT SEAT BELT

(1)

Adjustable anchor ASSY

(4)

Inner seat belt ASSY

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Anchor cover

(5)

Belt tension sensor
(passenger’s side only)

T1: 7.5 (0.76, 5.5)

(3)

Outer belt ASSY





T2: 30 (3.1, 22.1)









T3: 38 (3.9, 28.0)









T4: 53 (5.4, 39.1)

SB-00371

(1)

(2)

(3)

(4)

T2

T4

T1

T3

T4

T2

T2

(5)

T2

SB-3

General Description

SEAT BELT SYSTEM

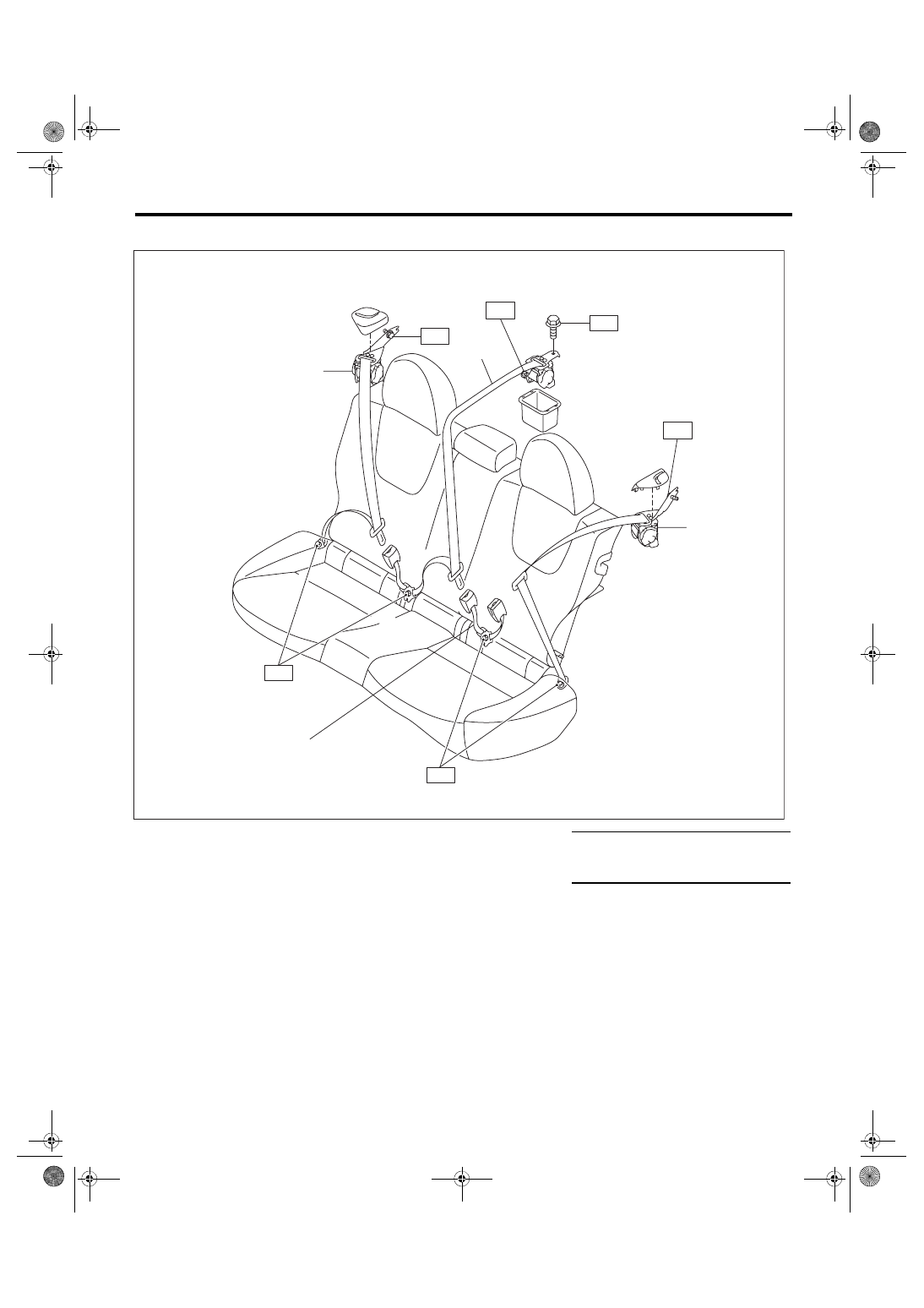

2. REAR SEAT BELT

5 door model

(1)

Outer seat belt ASSY RH

(4)

Center seat belt ASSY RH

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Shoulder seat belt center ASSY

(5)

Center seat belt ASSY LH

T1: 30 (3.1, 22.1)

(3)

Outer seat belt ASSY LH





T2: 53 (5.4, 39.1)

SB-00435

(3)

(1)

(4)

(5)

T2

T1

T2

T1

T1

T1

(2)

SB-4

General Description

SEAT BELT SYSTEM

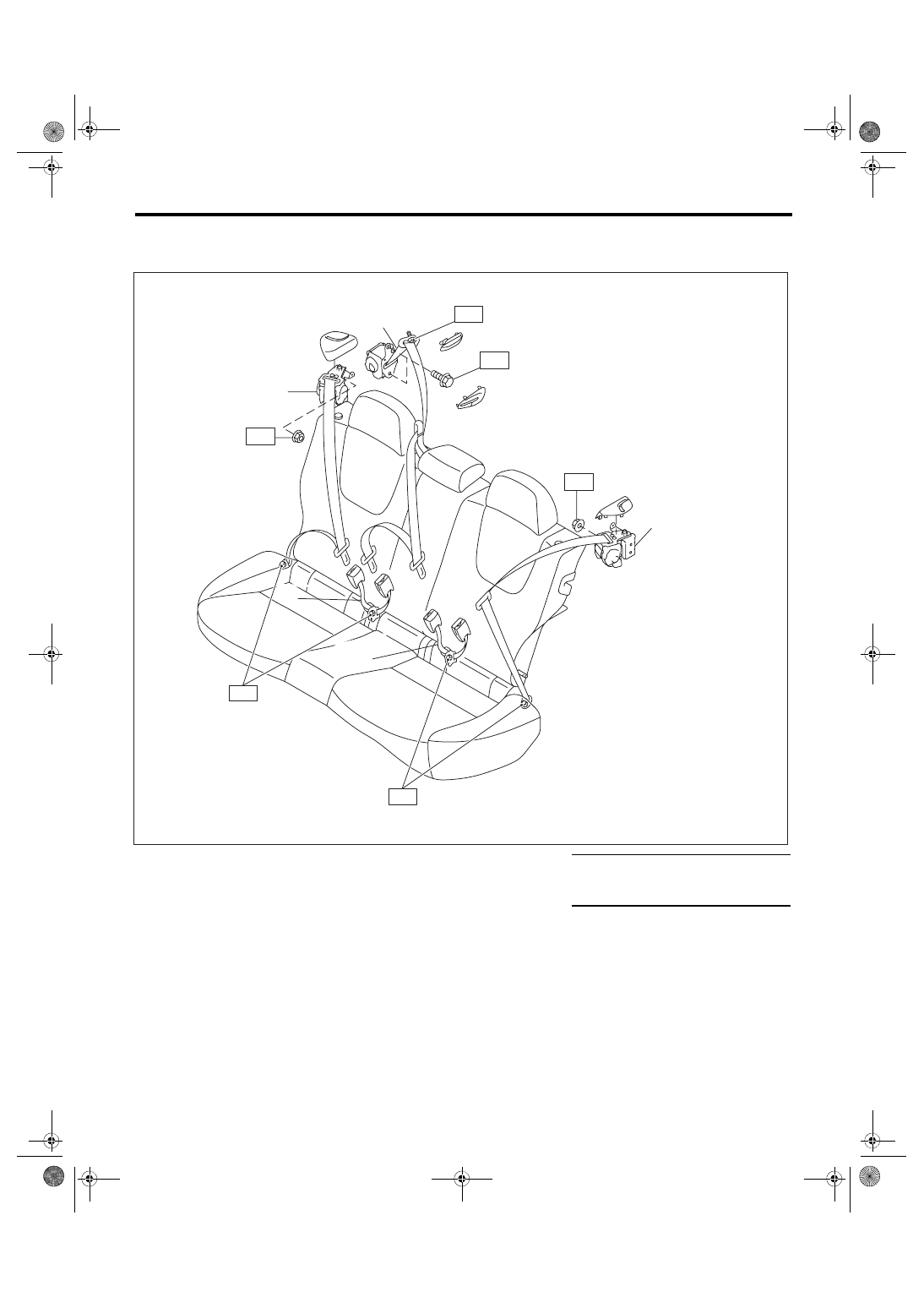

4 door model

(1)

Outer seat belt ASSY RH

(3)

Outer seat belt ASSY LH

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Shoulder seat belt center ASSY

(4)

Center seat belt ASSY LH

T1: 30 (3.1, 22.1)









T2: 53 (5.4, 39.1)

SB-00439

T1

T1

(3)

(1)

(4)

(2)

T1

T2

T1

T1
