AB(diag)-71

Diagnostic Chart with Trouble Code

AIRBAG SYSTEM (DIAGNOSTICS)

M: DTC 29 ODS FAILURE

NOTE:

Refer to “Occupant Detection System” for details on DTC 29. <Ref. to OD(diag)-26, DTC 29 ODS FAILURE,

Diagnostic Procedure with Diagnostic Trouble Code (DTC).>

N: DTC 2A ODS CALIBRATION ERROR

NOTE:

Refer to “Occupant Detection System” for details on DTC 2A. <Ref. to OD(diag)-22, DTC 2A ODS CALIBRA-

TION ERROR, Diagnostic Procedure with Diagnostic Trouble Code (DTC).>

O: DTC 2B ODS SYSTEM WRONG PARTS

NOTE:

Refer to “Occupant Detection System” for details on DTC 2B. <Ref. to OD(diag)-23, DTC 2B ODS SYSTEM

WRONG PARTS, Diagnostic Procedure with Diagnostic Trouble Code (DTC).>

P: DTC 2C BELT TENSION SENSOR FAILURE

NOTE:

Refer to “Occupant Detection System” for details on DTC 2C. <Ref. to OD(diag)-24, DTC 2C BELT TENSION

SENSOR FAILURE, Diagnostic Procedure with Diagnostic Trouble Code (DTC).>

Q: DTC 2D AIRBAG WARNING INDICATOR FAILURE

DTC DETECTING CONDITION:

• Airbag warning light is faulty.

• Harness between airbag control module and airbag warning light is shorted or open.

• Connection of airbag main harness and instrument panel harness is improper.

• Grounding circuit is faulty.

• Airbag control module is faulty.
NOTE:

For the diagnostic procedure, refer to “Airbag Warning Light Failure”. <Ref. to AB(diag)-35, Airbag Warning

Light Failure.>

R: DTC 33 FRONT SUB SENSOR RH FAILURE

DTC DETECTING CONDITION:

Front sub sensor (RH) is faulty.

If DTC 33 is displayed, the circuit within the front sub sensor (RH) is faulty.

Replace the front sub sensor (RH). <Ref. to AB-22, Front Sub Sensor.>

S: DTC 34 FRONT SUB SENSOR LH FAILURE

DTC DETECTING CONDITION:

Front sub sensor (LH) is faulty.

If DTC 34 is displayed, the circuit within the front sub sensor (LH) is faulty.

Replace the front sub sensor (LH). <Ref. to AB-22, Front Sub Sensor.>

T: DTC 37 BUCKLE SWITCH RH FAILURE

NOTE:

Refer  to  “Occupant  Detection  System”  for  details  on  DTC  37.  <Ref.  to  OD(diag)-27,  DTC  37  BUCKLE

SWITCH RH FAILURE, Diagnostic Procedure with Diagnostic Trouble Code (DTC).>

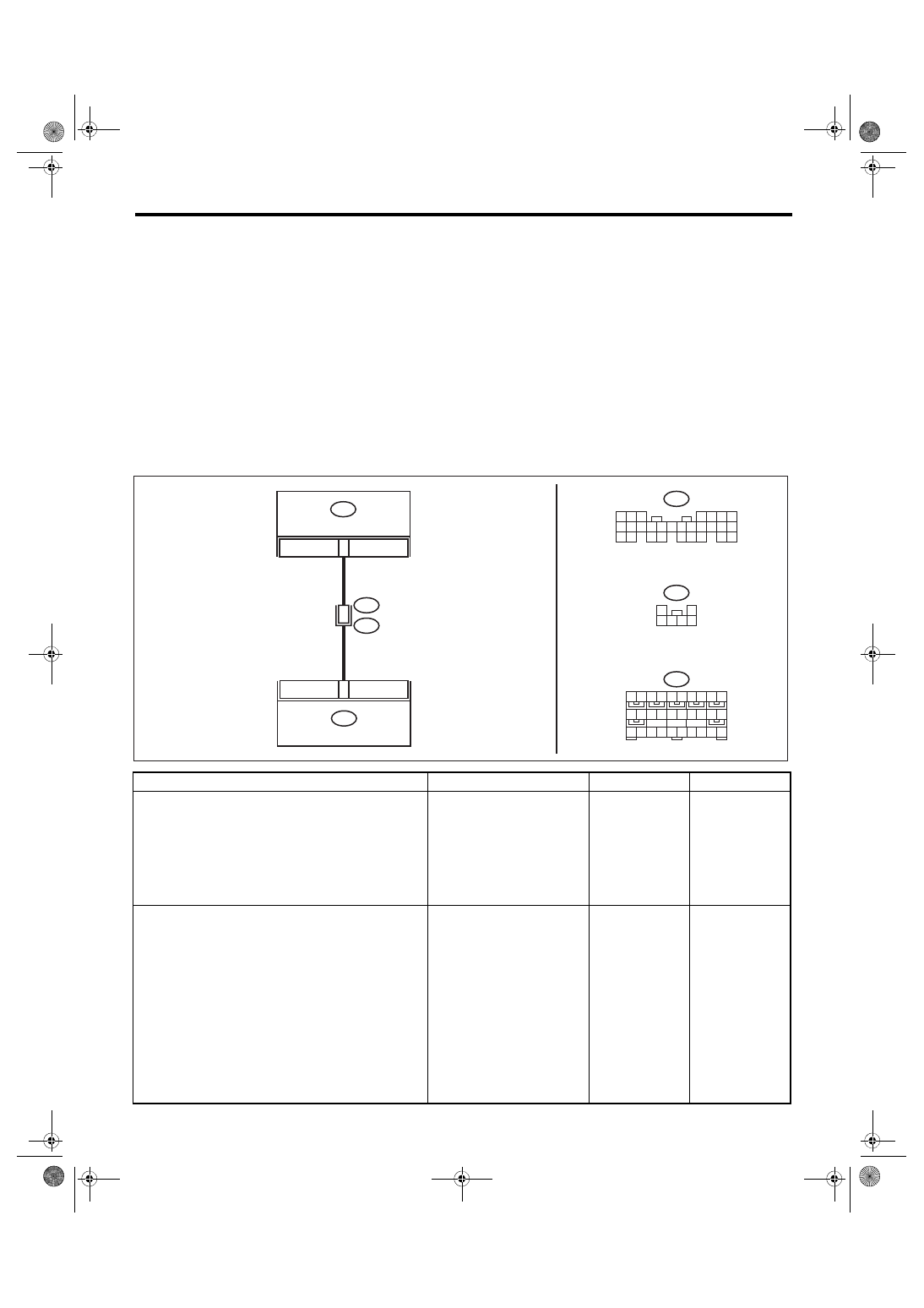

AB(diag)-72

Diagnostic Chart with Trouble Code

AIRBAG SYSTEM (DIAGNOSTICS)

U: DTC 39 SEAT BELT WARNING FAILURE

DTC DETECTING CONDITION:

• Airbag control module is faulty.

• Body integrated unit is faulty.

• Harness circuits between body integrated unit and airbag control module are open, shorted or shorted to

ground.
CAUTION:

• Before diagnosing the airbag system, be sure to turn the ignition switch to OFF, disconnect the

ground cable from battery, and wait 60 seconds or more before starting to work.

• When replacing the airbag module, seat belt pretensioner, roll connector, control module and sen-

sor, reconnect each part and check that the warning light operates properly.

• When inspecting the airbag main harness, disconnect the airbag module connectors of the driver’s

and passenger’s seats for safety.

WIRING DIAGRAM:

Airbag system <Ref. to WI-82, WIRING DIAGRAM, Airbag System.>

Step

Check

Yes

No

1

CHECK AIRBAG HARNESS.
1) Turn the ignition switch to OFF, disconnect
the battery ground cable, and wait for 60 sec-
onds or more.
2) Disconnect the connectors (AB6, AB17,
AB18) from airbag control module.
3) Connect the battery ground terminal and
turn the ignition switch to ON.

Does the passenger’s seat belt
warning light blink for 6 sec-
onds and go off?

Go to step

3.

Go to step

2.

2

CHECK AIRBAG HARNESS.
1) Turn the ignition switch to OFF.
2) Disconnect the connectors (AB6, AB17,
AB18) from the airbag control module, and con-
nect the connector (1AH) in the test harness
AH.
3) Connect the connector (2AH) in the test har-
ness AH and the connector (1AG) in the test
harness AG.
4) Measure the resistance between connector
(2AG) in the test harness AG and chassis
ground.

Connector & terminal

(2AG) No. 10 — Chassis ground:

Is the resistance 1 MΩ or
more?

Replace the body
integrated unit.

Repair the bulk-
head harness. Or
replace the airbag
main harness
along with body
harness.

AB6

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30

B31

1

2

3 4 5 6

B281

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

B31

AB1

AB1

2

B281

26

AB6

15

AB-02491

AIRBAG CM

BODY INTEGRATED UNIT

AB(diag)-73

Diagnostic Chart with Trouble Code

AIRBAG SYSTEM (DIAGNOSTICS)

3

CHECK AIRBAG HARNESS.
1) Turn the ignition switch to OFF.
2) Disconnect the connectors (AB6, AB17,
AB18) from the airbag control module, and con-
nect the connector (1AH) in the test harness
AH.
3) Connect the connector (2AH) in the test har-
ness AH and the connector (1AG) in the test
harness AG.
4) Connect the connectors (7AG) and (8AG) in
the test harness AG.
5) Turn the ignition switch to ON.

Does the passenger’s seat belt
warning light blink for 6 sec-
onds, then repeatedly light and
go off?

Replace the airbag
control module.
<Ref. to AB-21,
Airbag Control
Module.>

Go to step

4.

4

CHECK AIRBAG HARNESS.
1) Turn the ignition switch to OFF.
2) Disconnect the connectors (7AG) and
(8AG) in the test harness AG in the condition of
step 3.
3) Disconnect the connector (B281) from body
integrated unit.
4) Measure the resistance between connector
(2AG) in the test harness AG and connector
(B281).

Connector & terminal

(2AG) No. 10 — (B281) No. 26:

Is the resistance less than 10

Ω?

Replace the body
integrated unit.

Repair the bulk-
head harness. Or
replace the airbag
main harness
along with body
harness.

Step

Check

Yes

No

AB(diag)-74

Diagnostic Chart with Trouble Code

AIRBAG SYSTEM (DIAGNOSTICS)

V: DTC 3A FRONT SUB SENSOR RH FALSE INSTALLATION

DTC DETECTING CONDITION:

Front sub sensor (RH) is misinstalled.

W: DTC 3B FRONT SUB SENSOR LH FALSE INSTALLATION

DTC DETECTING CONDITION:

Front sub sensor (LH) is misinstalled.

X: DTC 3C SATELLITE SENSOR BUS FAILURE

DTC DETECTING CONDITION:

Satellite safing sensor is faulty.

Y: DTC 3D SATELLITE SENSOR FALSE INSTALLATION

DTC DETECTING CONDITION:

Satellite safing sensor is misinstalled.

Step

Check

Yes

No

1

REPLACE FRONT SUB SENSOR.
1) Turn the ignition switch to OFF, disconnect
the battery ground cable, and wait for 60 sec-
onds or more.
2) Replace the front sub sensor (RH) with a
genuine sensor. <Ref. to AB-22, REMOVAL,
Front Sub Sensor.>

Does the warning light go off? Finish the diagno-

sis.

Replace the airbag
control module.
<Ref. to AB-21,
REMOVAL, Airbag
Control Module.>

Step

Check

Yes

No

1

REPLACE FRONT SUB SENSOR.
1) Turn the ignition switch to OFF, disconnect
the battery ground cable, and wait for 60 sec-
onds or more.
2) Replace the front sub sensor (LH) with a
genuine sensor. <Ref. to AB-22, REMOVAL,
Front Sub Sensor.>

Does the warning light go off? Finish the diagno-

sis.

Replace the airbag
control module.
<Ref. to AB-21,
REMOVAL, Airbag
Control Module.>

Step

Check

Yes

No

1

REPLACE SATELLITE SAFING SENSOR.
1) Turn the ignition switch to OFF, disconnect
the battery ground cable, and wait for 60 sec-
onds or more.
2) Replace the satellite safing sensor with a
genuine sensor. <Ref. to AB-25, REMOVAL,
Satellite Safing Sensor.>

Does the warning light go off? Finish the diagno-

sis.

Replace the airbag
control module.
<Ref. to AB-21,
REMOVAL, Airbag
Control Module.>

Step

Check

Yes

No

1

REPLACE SATELLITE SAFING SENSOR.
1) Turn the ignition switch to OFF, disconnect
the battery ground cable, and wait for 60 sec-
onds or more.
2) Replace the satellite safing sensor with a
genuine sensor. <Ref. to AB-25, REMOVAL,
Satellite Safing Sensor.>

Does the warning light go off? Finish the diagno-

sis.

Replace the airbag
control module.
<Ref. to AB-21,
REMOVAL, Airbag
Control Module.>
