General Description

AIRBAG SYSTEM (DIAGNOSTICS)

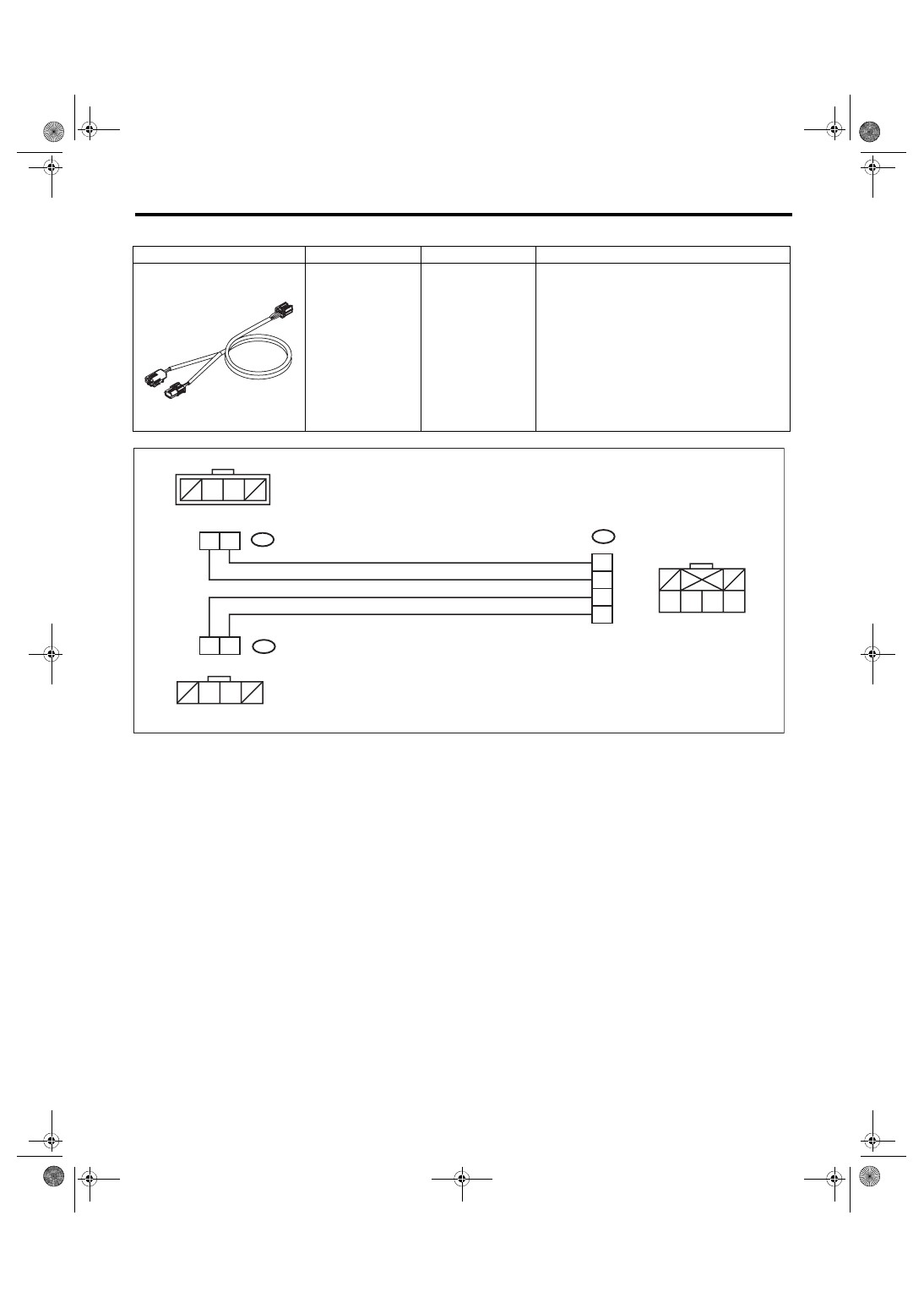

• TEST HARNESS AJ

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

98299FG000

TEST HARNESS AJ Used when measuring power supply and resis-

tance of side airbag harness.

ST98299FG000

AB-01852

3AJ

1AJ

2AJ

4

1

2

4

3

3

2

1

1

2

4

3

4

3

1

2

AB(diag)-20

General Description

AIRBAG SYSTEM (DIAGNOSTICS)

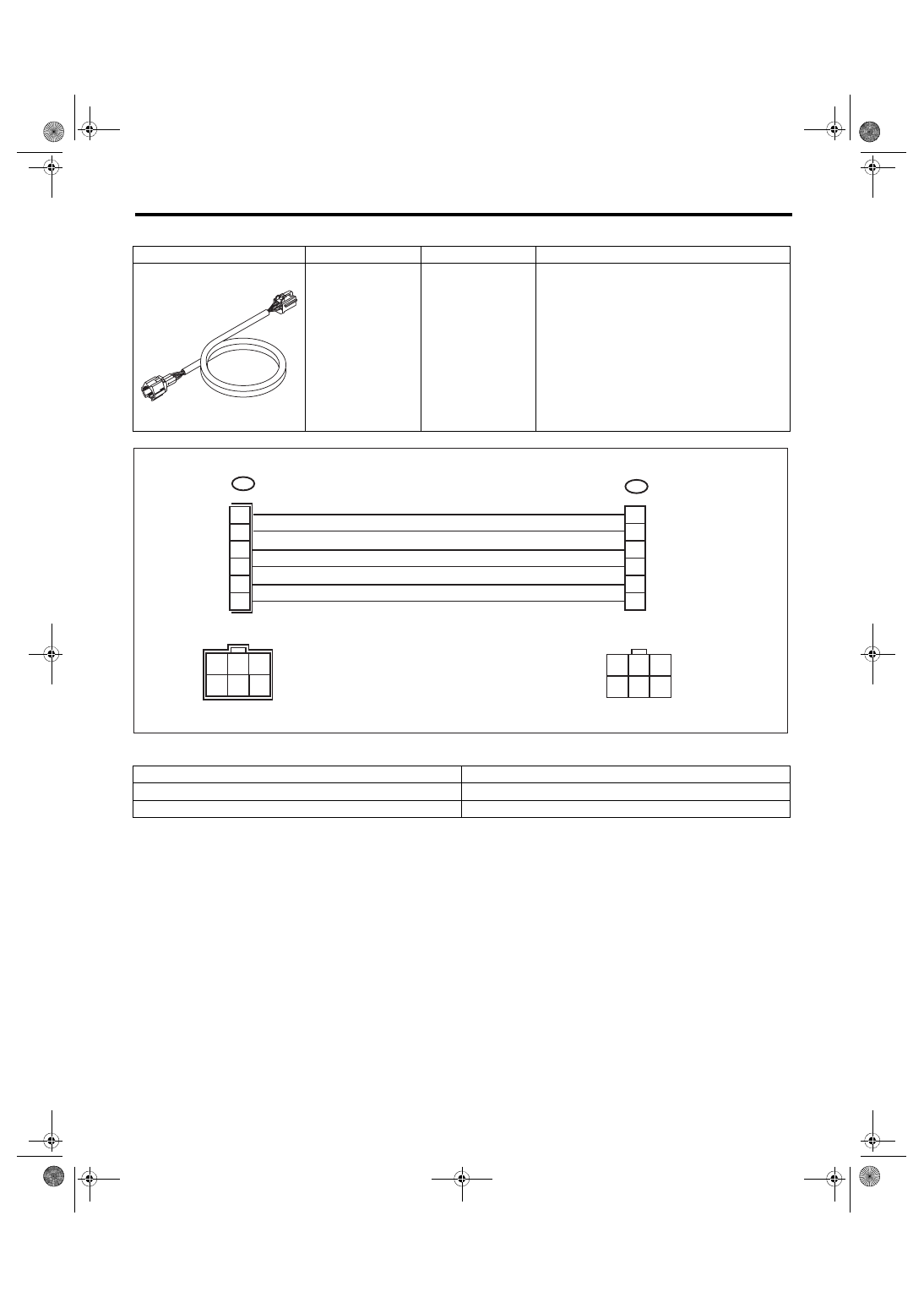

• TEST HARNESS AB

2. GENERAL TOOL

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

98299XA000

TEST HARNESS
AB

Used when measuring voltage and resistance of
occupant detection system.

TOOL NAME

REMARKS

Circuit tester

Used for measuring resistance, voltage and current.

Oscilloscope

Used for measuring the sensor.

ST98299XA000

OD-00029

1AB

2AB

4

3

2

1

6

5

4

3

2

1

6

5

6

5

3

2

4

1

4

5

1

2

6

3

AB(diag)-21

Electrical Component Location

AIRBAG SYSTEM (DIAGNOSTICS)

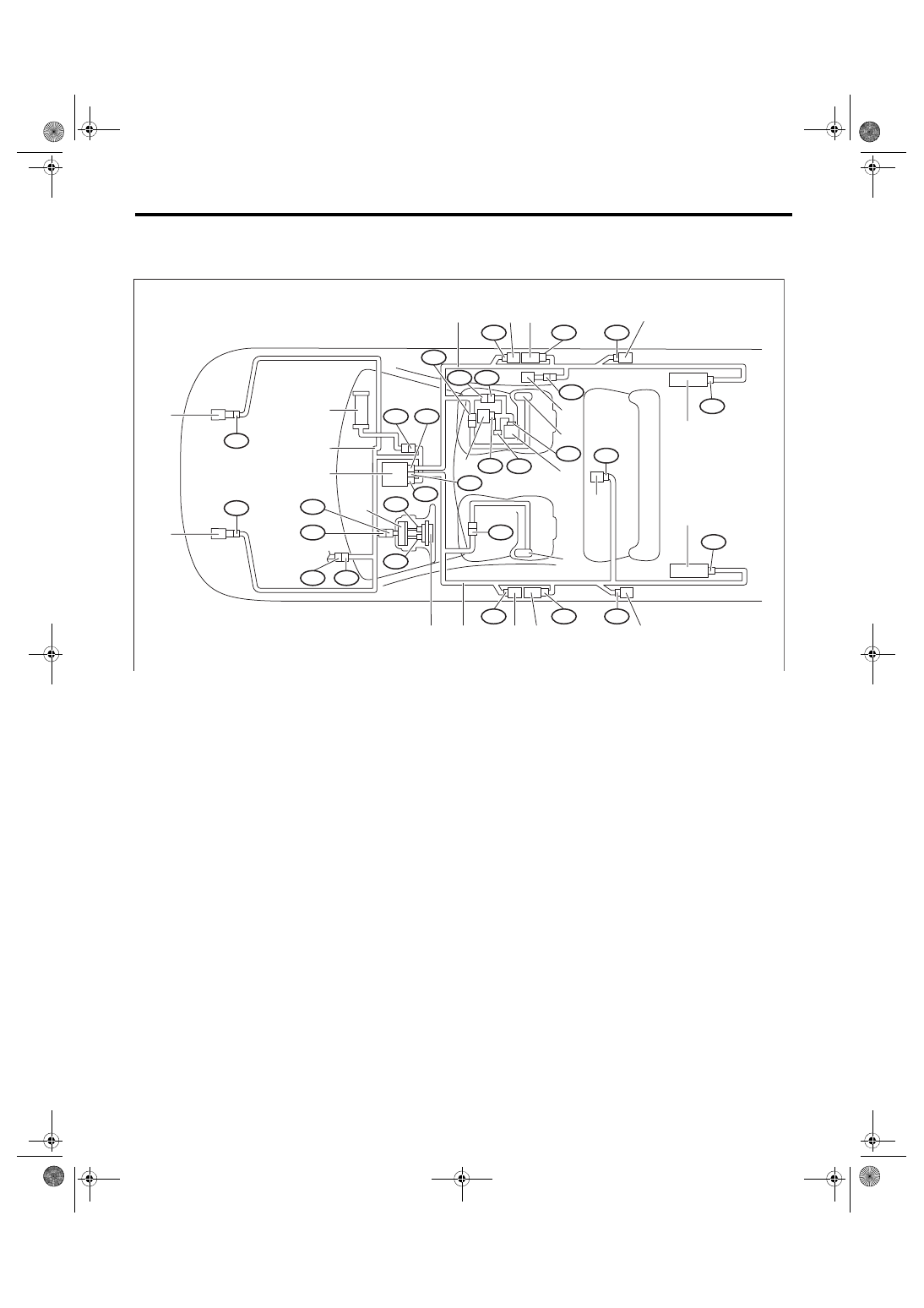

4. Electrical Component Location

A: LOCATION

(1)

Front sub sensor (RH)

(9)

Airbag rear harness (RH)

(17) Side airbag inflator (RH)

(2)

Front sub sensor (LH)

(10) Side airbag sensor (LH)

(18) Curtain airbag inflator (LH)

(3)

Airbag control module

(11) Side airbag sensor (RH)

(19) Curtain airbag inflator (RH)

(4)

Airbag main harness
(bulkhead harness)

(12) Seat belt pretensioner (LH)

(20) Satellite safing sensor

(5)

Roll connector

(13) Seat belt pretensioner (RH)

(21) Occupant detection control mod-

ule

(6)

Passenger’s airbag inflator

(14) Curtain airbag sensor (LH)

(22) Buckle switch (RH)

(7)

Driver’s airbag inflator

(15) Curtain airbag sensor (RH)

(23) Belt tension sensor

(8)

Airbag rear harness (LH)

(16) Side airbag inflator (LH)





AB-02486

AB28

(11) (13)

AB26

AB34

(15)

(17)

(23)

(21)

AB60

(22)

(16)

AB18

AB17

AB37

(19)

AB33

(4)

(3)

(6)

AB7

AB2

(1)

(2)

(7)

(12)

(10)

AB21

AB23

(14)

AB32

(18)

AB31

AB24

AB58

AB19

AB38

(5)

AB1

B31

AB56

(20)

AB41

AB59

AB53

AB61

AB16

AB6

AB9

(8)

(9)

AB13

AB(diag)-22

Electrical Component Location

AIRBAG SYSTEM (DIAGNOSTICS)

Connector

No.

(AB1)

(AB2)

(AB6)

(AB7)

(AB9)

(AB13)

(AB16) (AB17) (AB18)

(AB19)

(AB21) (AB23)

Pin

6

4

30

4

4

2

2

15

15

4

2

4

Color

White

Yellow

Yellow

Yellow

Yellow

Yellow

Yellow

Yellow

Yellow

Yellow

Black

Yellow

Male/Female

Male

Female Female

Male

Female Female Female Female Female Female Female Female



Connector

No.

(AB24)

(AB26)

(AB28) (AB31) (AB32)

(AB33)

(AB34) (AB37) (AB38)

(AB41)

(AB53) (AB56)

Pin

4

2

4

2

4

2

4

2

2

2

6

3

Color

Yellow

Black

Yellow

Black

Yellow

Black

Yellow

Orange

Black

Yellow

Gray

Brown

Male/Female Female Female Female Female Female Female Female Female Female Female Female Female



Connector

No.

(AB58)

(AB59)

(AB60) (AB61) (AB62)















Pin

3

6

2

18

3















Color

Gray

Gray

Yellow

Black

Brown















Male/Female Female Female Female Female Female
