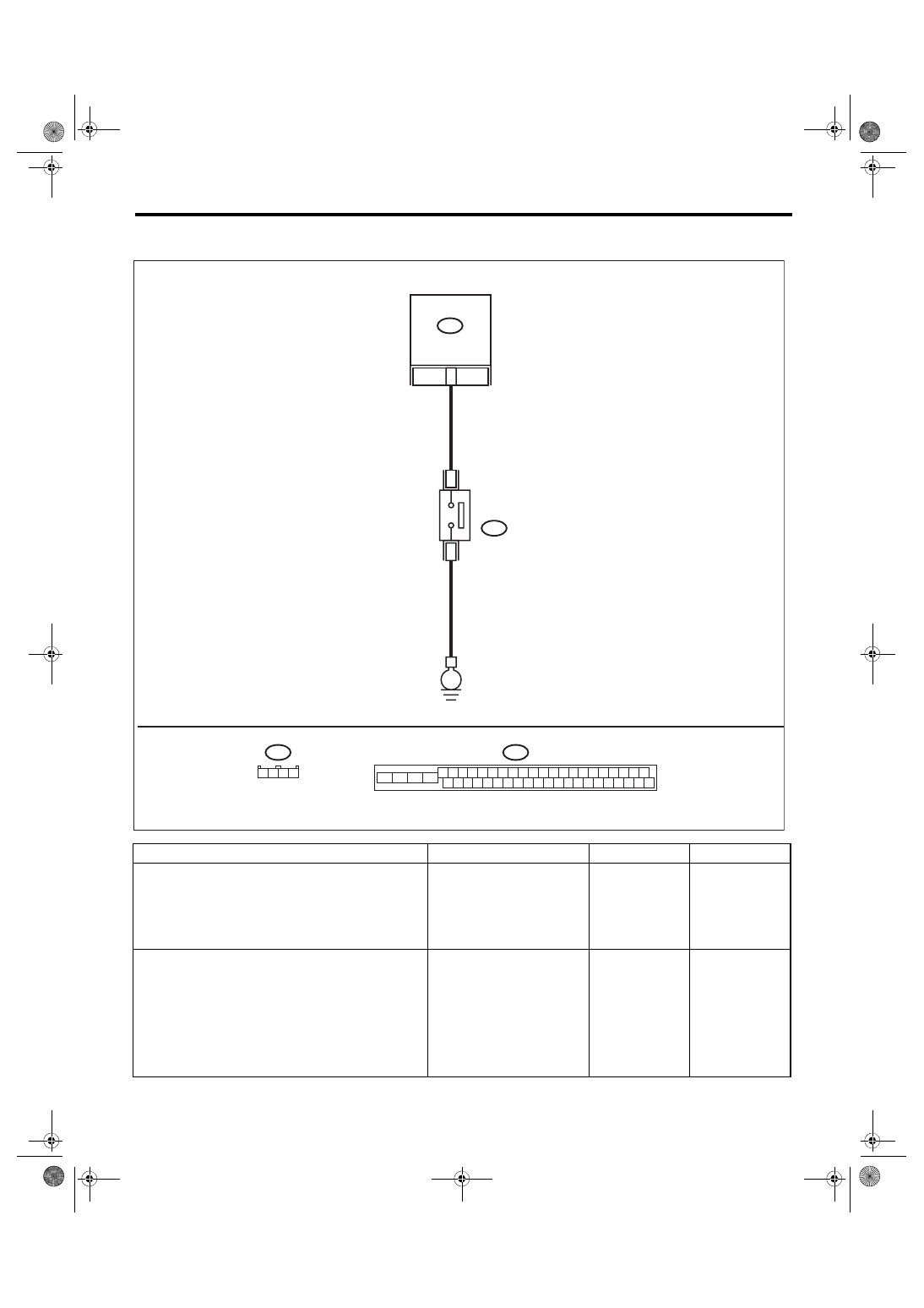

VDC(diag)-43

Warning Light Illumination Pattern

VEHICLE DYNAMICS CONTROL (VDC) (DIAGNOSTICS)

WIRING DIAGRAM:

Vehicle Dynamics Control System <Ref. to WI-67, Vehicle Dynamics Control System.>

Step

Check

Yes

No

1

READ DTC.
Read the DTC. <Ref. to VDC(diag)-25, Read
Diagnostic Trouble Code (DTC).>

Is DTC displayed?

Perform the diag-
nosis according to
DTC. <Ref. to
VDC(diag)-48, List
of Diagnostic Trou-
ble Code (DTC).>

Go to step

2.

2

CHECK HARNESS.
1) Turn the ignition switch to OFF.
2) Disconnect the connector from the
VDCCM&H/U and VDC OFF switch.
3) Measure the resistance of harness between
the VDCCM&H/U and VDC OFF switch con-
nectors.

Connector & terminal

(B310) No. 31 — (B318) No. 2:

Is the resistance less than 1 Ω? Go to step

3.

Repair the harness
between the
VDCCM&H/U and
VDC OFF switch
connectors.

B318

1 2 3 4

32

B318

VDC00994

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23 24

22

25

31

B310

E

VDCCM & H/U

VDC OFF

SWITCH

VDC(diag)-44

Warning Light Illumination Pattern

VEHICLE DYNAMICS CONTROL (VDC) (DIAGNOSTICS)

3

CHECK GROUND SHORT OF HARNESS.
Measure the resistance between VDCCM&H/U
connector and chassis ground.

Connector & terminal

(B310) No. 31 — Chassis ground:

Is the resistance 1 MΩ or
more?

Go to step

4.

Repair the harness
between the
VDCCM&H/U and
VDC OFF switch
connectors.

4

CHECK HARNESS.
Measure the resistance of harness between
VDC OFF switch connector and chassis
ground.

Connector & terminal

(B318) No. 3 — Chassis ground:

Is the resistance less than 10

Ω?

Go to step

5.

Repair the harness
between the VDC
OFF switch con-
nector and chassis
ground.

5

CHECK VDC OFF SWITCH.
Check the VDC OFF switch. <Ref. to VDC-29,
INSPECTION, VDC OFF Switch.>

Is the VDC OFF switch normal? Go to step

6.

Replace the VDC
OFF switch. <Ref.
to VDC-29, VDC
OFF Switch.>

6

CHECK LAN SYSTEM.
Perform the diagnosis for LAN system. <Ref. to
LAN(diag)-2, Basic Diagnostic Procedure.>

Is there any fault in LAN sys-
tem?

Perform the diag-
nosis according to
DTC for LAN sys-
tem. <Ref. to
LAN(diag)-32, List
of Diagnostic Trou-
ble Code (DTC).>

Go to step

7.

7

CHECK COMBINATION METER.
Check the combination meter. <Ref. to IDI-5,
INSPECTION, Combination Meter System.>

Is combination meter OK?

Replace the
VDCCM only.
<Ref. to VDC-12,
REPLACEMENT,
VDC Control Mod-
ule and Hydraulic
Control Unit
(VDCCM&H/U).>

Replace the com-
bination meter.
<Ref. to IDI-16,
Combination
Meter.>

Step

Check

Yes

No

VDC(diag)-45

Warning Light Illumination Pattern

VEHICLE DYNAMICS CONTROL (VDC) (DIAGNOSTICS)

2. HILL START ASSIST ON/OFF MODE

DETECTING CONDITION

• Defective combination meter

• Defective CAN communication

• Defective VDC OFF switch

TROUBLE SYMPTOM:

Hill start assist warning light does not illuminate or go off when hill start assist function ON/OFF is changed.

(Hill start assist mode does not change.)
NOTE:

• When the VDC OFF switch is kept pressed, the VDC traction mode indicator light illuminates in green at

first, then turns yellow, and then goes off in approx. 8 seconds. If the switch is released in 5 seconds after the

light goes off then pressed again in 2 seconds, hill start assist warning light illuminates then mode is changed

to hill start assist OFF mode.

• Hill start assist warning light always illuminates to inform that the hill start assist does not operate during

hill start assist OFF mode.

• For procedure of changing hill start assist function ON/OFF, refer to “Hill start assist”. <Ref. to BR-51, OP-

ERATION, Hill Start Assist.>

• When the VDC OFF switch is held down for 10 seconds or more and the VDC traction mode indicator light

goes off, if the switch is not pressed again within 5 seconds, subsequent switch operations will not be ac-

cepted. When turning the ignition switch from OFF to ON, the operation enabled status is restored.

VDC(diag)-46

Warning Light Illumination Pattern

VEHICLE DYNAMICS CONTROL (VDC) (DIAGNOSTICS)

WIRING DIAGRAM:

Vehicle Dynamics Control System <Ref. to WI-67, Vehicle Dynamics Control System.>

Step

Check

Yes

No

1

READ DTC.
Read the DTC. <Ref. to VDC(diag)-25, Read
Diagnostic Trouble Code (DTC).>

Is DTC displayed?

Perform the diag-
nosis according to
DTC. <Ref. to
VDC(diag)-48, List
of Diagnostic Trou-
ble Code (DTC).>

Go to step

2.

2

CHECK HARNESS.
1) Turn the ignition switch to OFF.
2) Disconnect the connector from the
VDCCM&H/U and VDC OFF switch.
3) Measure the resistance of harness between
the VDCCM&H/U and VDC OFF switch con-
nectors.

Connector & terminal

(B310) No. 31 — (B318) No. 2:

Is the resistance less than 1 Ω? Go to step

3.

Repair the harness
between the
VDCCM&H/U and
VDC OFF switch
connectors.

B318

1 2 3 4

32

B318

VDC00994

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23 24

22

25

31

B310

E

VDCCM & H/U

VDC OFF

SWITCH
