Subaru Impreza 3 / Impreza WRX / Impreza WRX STI. Manual - part 335

GD(H4DOTC)-92

Diagnostic Trouble Code (DTC) Detecting Criteria

GENERAL DESCRIPTION

3. ENABLE CONDITIONS

4. GENERAL DRIVING CYCLE

Perform diagnosis only once in a city driving including normal acceleration and deceleration.

Diagnostic method 1

Secondary Parameters

Enable Conditions

Battery voltage

> 10.9 V

Closed loop control with main feedback

Operation

Front oxygen (A/F) sensor impedance

≥ 0 Ω
and
< 50 Ω

Elapsed time after starting the engine

≥ 0 ms

Engine coolant temperature

≥ –40 °C (–40 °F)

Engine speed

≥ 1000 rpm

Amount of intake air

≥ 10 g/s (0.35 oz/s)

Elapsed time after returning from the fuel cut

≥ 3000 ms

Accelerator pedal position

≠ 0%

Diagnostic method 2

Secondary Parameters

Enable Conditions

Battery voltage

> 10.9 V

Closed loop control with main feedback

Operation

Front oxygen (A/F) sensor impedance

≥ 0 Ω
and
< 50 Ω

Elapsed time after starting the engine

≥ 0 ms

Engine coolant temperature

≥ –40 °C (–40 °F)

Engine speed

≥ 1000 rpm

Amount of intake air

≥ 10 g/s (0.35 oz/s)

Elapsed time after returning from the fuel cut

≥ 3000 ms

Learning value of EVAP conc. during purge

< 1

Total time of operating canister purge

≥ 0 s

Engine load change

< 255 g/rev (8.99 oz/rev)

Accelerator pedal position

≠ 0%

Diagnostic method 3

Secondary Parameters

Enable Conditions

Battery voltage

> 10.9 V

Closed loop control with main feedback

Operation

Front oxygen (A/F) sensor impedance

≥ 0 Ω
and
< 50 Ω

Elapsed time after starting the engine

≥ 0 ms

Engine coolant temperature

≥ –40 °C (–40 °F)

Vehicle speed

≥ 40 km/h (24.9 MPH)

Engine speed

≥ 1000 rpm
and
< 4000 rpm

Amount of intake air

≥ 10 g/s (0.35 oz/s)
and
< 40 g/s (1.41 oz/s)

Learning value of EVAP conc. during purge

< 1

Catalyst depletion diagnosis

Not under diagnosis

GD(H4DOTC)-93

Diagnostic Trouble Code (DTC) Detecting Criteria

GENERAL DESCRIPTION

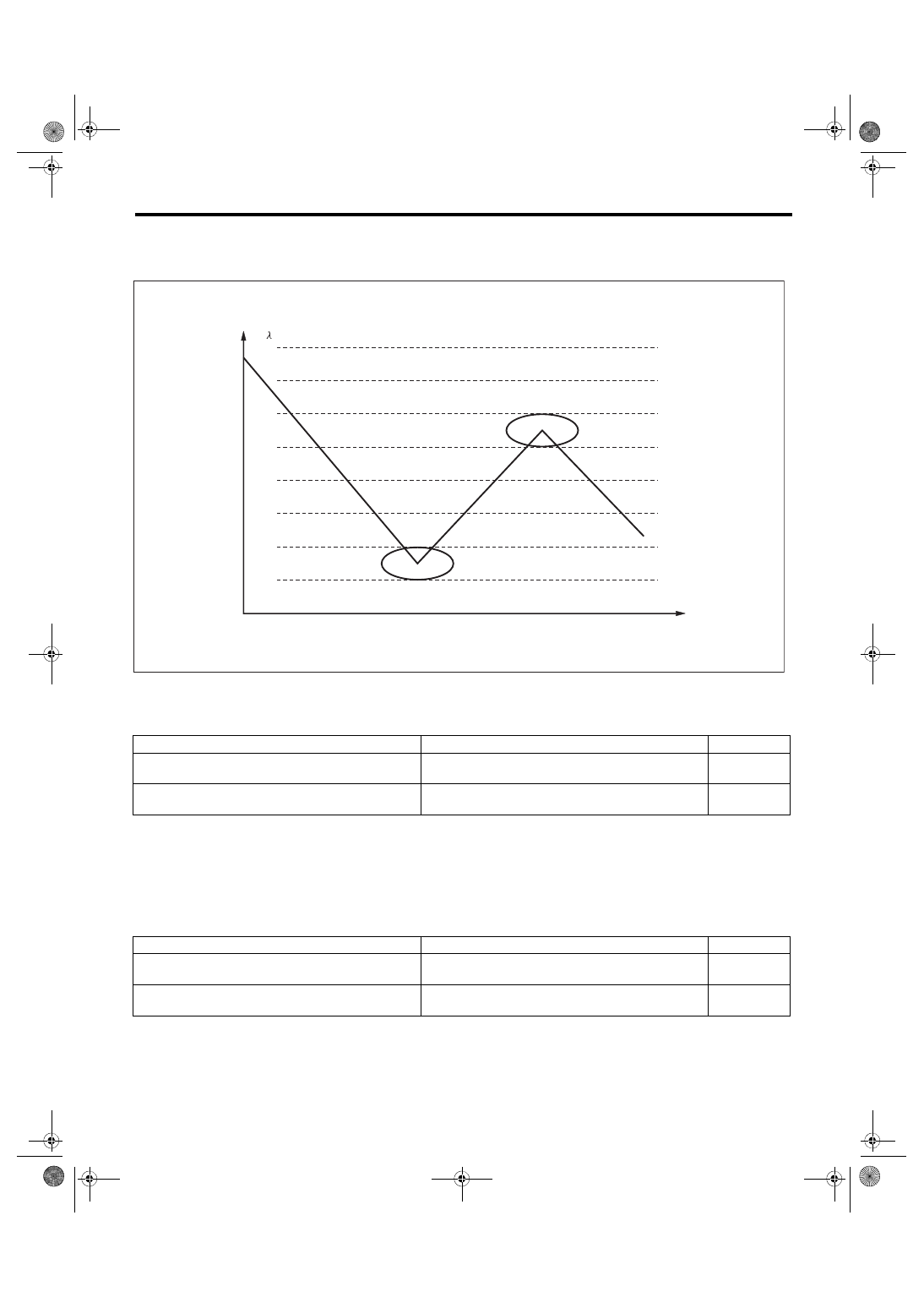

5. DIAGNOSTIC METHOD 1

Detect the malfunction depending on the average value of time necessary for λ to inverse the air fuel ratio

from “Lean → Rich → Lean” to “Rich → Lean → Rich”.

• Abnormality Judgment
Judge as NG when the following conditions are established.

Time Needed for Diagnosis: 50 times of inversion

Malfunction Indicator Light Illumination:  Illuminates when malfunction occurs in 2 continuous driving cy-

cles.
• Normality Judgment
Judge as OK and clear the NG if the following conditions are established.

Time Needed for Diagnosis: 50 times of inversion

Judgment Value

Malfunction Criteria

Threshold Value

DTC

Average value of time necessary for λ to inverse the air
fuel ratio to Lean → Rich → Lean.

> 200 ms (Models without SI-DRIVE)
> 100 ms (Models with SI-DRIVE)

P015A

Average value of time necessary for λ to inverse the air
fuel ratio to Rich → Lean → Rich.

> 150 ms (Models without SI-DRIVE)
> 200 ms (Models with SI-DRIVE)

P015B

Judgment Value

Malfunction Criteria

Threshold Value

DTC

Average value of time necessary for λ to inverse the air
fuel ratio to Lean → Rich → Lean.

≤ 200 ms (Models without SI-DRIVE)

≤ 100 ms (Models with SI-DRIVE)

P015A

Average value of time necessary for λ to inverse the air
fuel ratio to Rich → Lean → Rich.

≤ 150 ms (Models without SI-DRIVE)

≤ 200 ms (Models with SI-DRIVE)

P015B

EN-09342

time

Rich

Lean

 (Sensor output)

GD(H4DOTC)-94

Diagnostic Trouble Code (DTC) Detecting Criteria

GENERAL DESCRIPTION

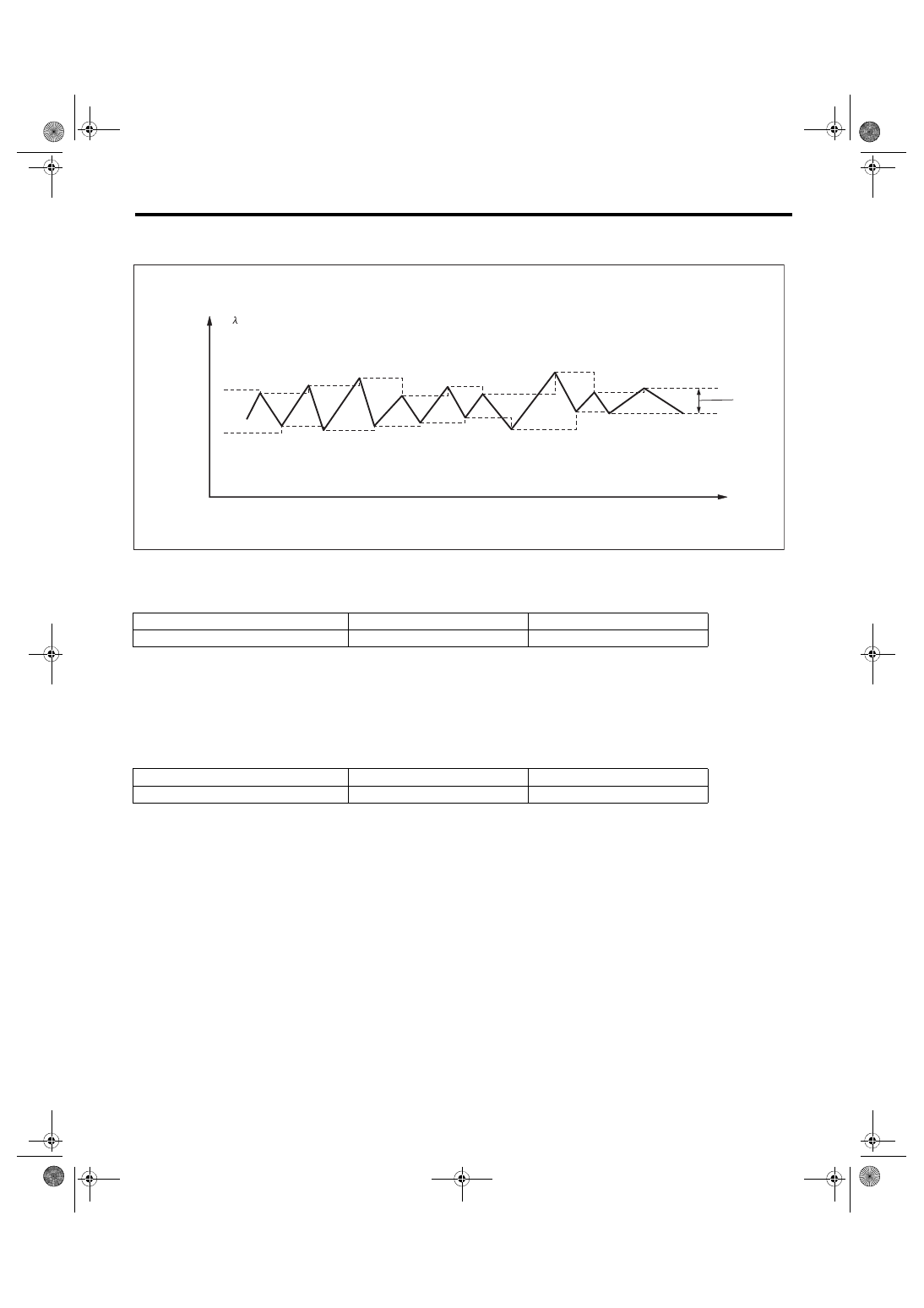

6. DIAGNOSTIC METHOD 2

Detect the malfunction by calculating the average amplitude of λ.

• Abnormality Judgment
Judge as NG when the following conditions are established.

Time Needed for Diagnosis: 11250 time(s) × 8 ms

Malfunction Indicator Light Illumination:  Illuminates when malfunction occurs in 2 continuous driving cy-

cles.
• Normality Judgment
Judge as OK and clear the NG if the following conditions are established.

Time Needed for Diagnosis: 11250 time(s) × 8 ms

Judgment Value

Malfunction Criteria

Threshold Value

DTC

Average value for λ amplitude

> 0.1

P015A and P015B

Judgment Value

Malfunction Criteria

Threshold Value

DTC

Average value for λ amplitude

≤ 0.1

P015A and P015B

EN-09343

time

Rich

Lean

Amplitude

(Sensor output)

GD(H4DOTC)-95

Diagnostic Trouble Code (DTC) Detecting Criteria

GENERAL DESCRIPTION

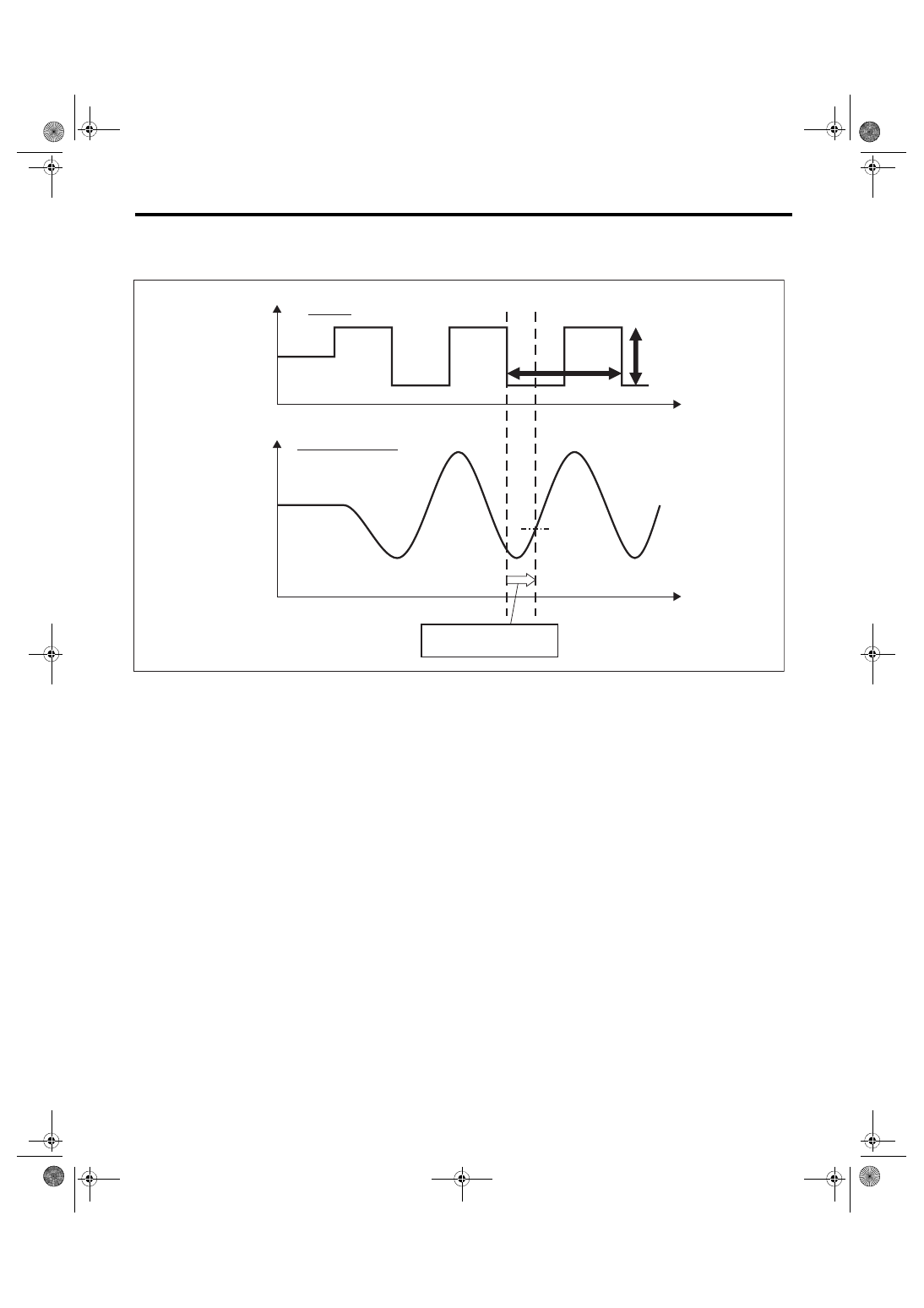

7. DIAGNOSTIC METHOD 3

Change STFT (A/F compensation value) by interruption, and measure the reaction time of λ value. When A/F

sensor malfunctions, the reaction time takes longer than at normal condition. In this case, judge as abnormal.

EN-09890

Time

Lean

Rich

Lean

Rich

STFT

Response time

Time

Sensor output
