FU(w/o STI)-11

General Description

FUEL INJECTION (FUEL SYSTEMS)

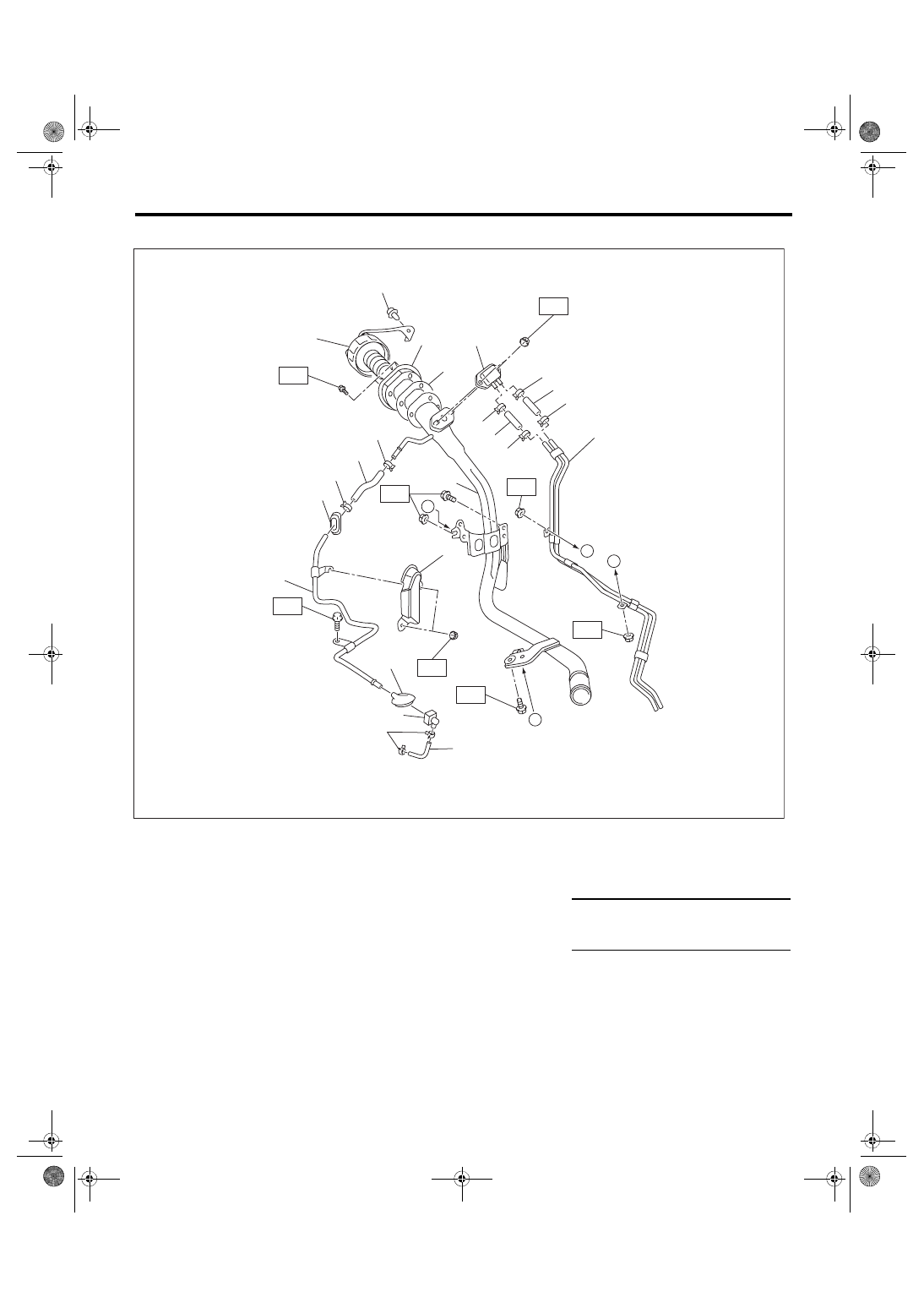

6. FUEL FILLER PIPE

(1)

Fuel filler pipe

(8)

Clip

(15) Grommet

(2)

Evaporation pipe A

(9)

Evaporation hose A

(16) Quick connector

(3)

Fuel filler cap

(10) Clip

(17) Evaporation hose C

(4)

Clip

(11) Evaporation hose B





(5)

Filler ring

(12) Grommet

Tightening torque: N·m (kgf-m, ft-lb)

(6)

Filler pipe gasket

(13) Evaporation pipe B

T1: 4.4 (0.4, 3.2)

(7)

Shut valve

(14) Evaporation pipe protector

T2: 7.5 (0.8, 5.5)

FU-06742

(5)

(6)

(7)

(3)

(1)

(8)

(8)

(9)

(9)

T2

A

B

T2

T1

T1

(4)

(10)

(11)

(13)

(14)

(15)

(16)

(17)

(10)

T2

T2

(10)

(12)

(2)

(8)

(8)

B

A

T2

T2

FU(w/o STI)-12

General Description

FUEL INJECTION (FUEL SYSTEMS)

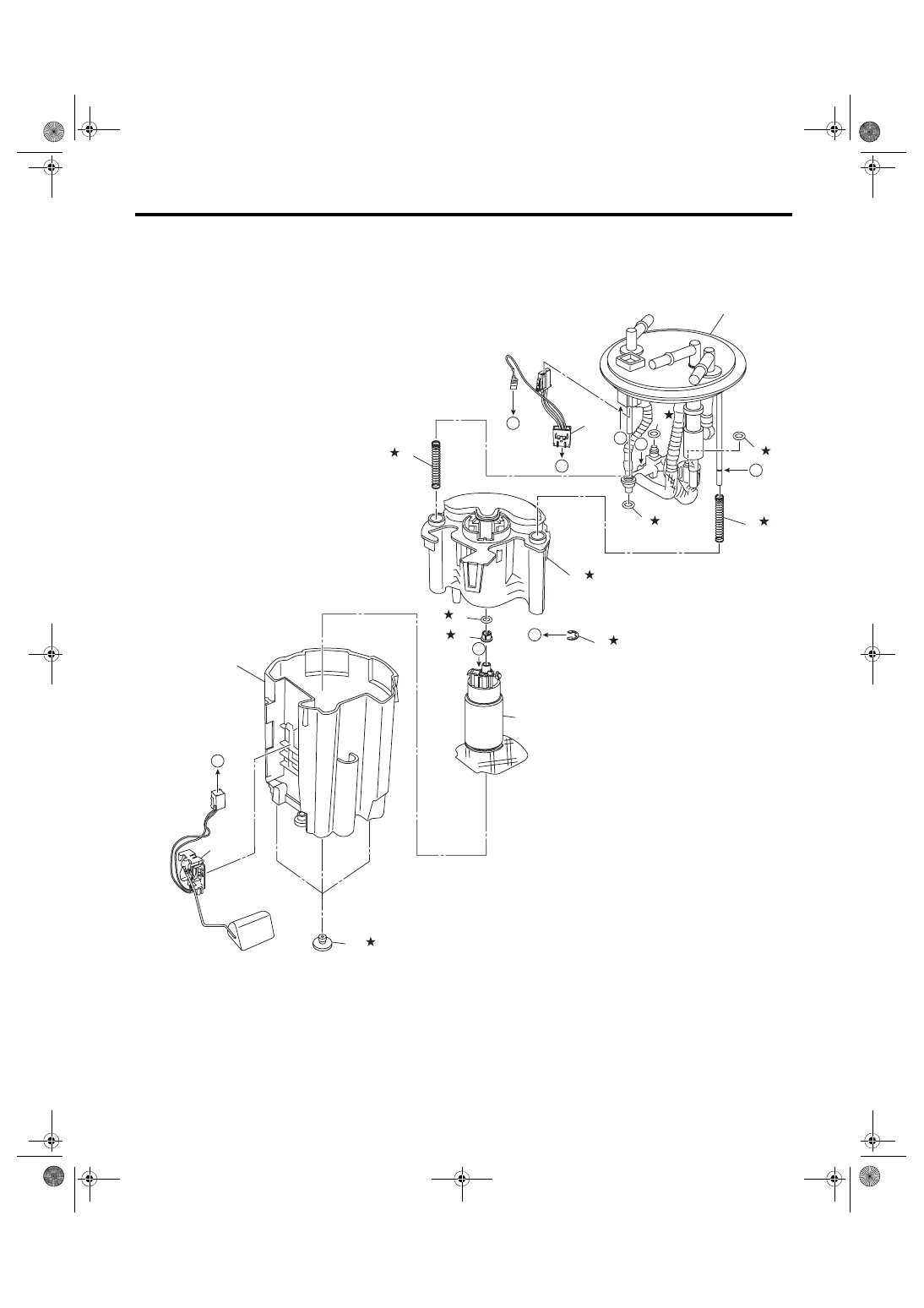

7. FUEL PUMP

(1)

Sub tank bracket ASSY

(5)

Spring

(9)

Pump ASSY

(2)

O-ring

(6)

Fuel filter

(10) Sub tank

(3)

O-ring

(7)

Clip

(11) Cushion

(4)

Fuel pump harness

(8)

Spacer

(12) Fuel level sensor

(2)

(1)

(2)

(3)

(4)

(5)

(5)

(6)

(2)

(8)

(9)

(10)

(11)

(7)

FU-05444

(12)

C

C

A

B

B

A

D

D

FU(w/o STI)-13

General Description

FUEL INJECTION (FUEL SYSTEMS)

C: CAUTION

• Prior to starting work, pay special attention to the following:

1. Always wear work clothes, a work cap, and protective shoes. Additionally, wear a helmet, protective

goggles, etc. if necessary.
2. Protect the vehicle using a seat cover, fender cover, etc.
3. Prepare the service tools, clean cloth, containers to catch grease and oil, etc.

• Place “NO OPEN FLAMES” signs near the working area.

• Prepare a container and cloth to prevent scattering of fuels when performing work where fuels can be

spilled. If the oil spills, wipe it off immediately to prevent from penetrating into floor or flowing out for environ-

mental protection.

• Vehicle components are extremely hot immediately after driving. Be wary of receiving burns from heated

parts.

• When performing a repair, identify the cause of trouble and avoid unnecessary removal, disassembly and

replacement.

• Before disconnecting connectors of sensors or units, be sure to disconnect the ground cable from battery.

• Always use the jack-up point when the shop jacks or rigid racks are used to support the vehicle.

• Remove contamination including dirt and corrosion before removal, installation, disassembly or assembly.

• Keep the removed parts in order and protect them from dust and dirt.

• All removed parts, if to be reused, should be reinstalled in the original positions with attention to the correct

directions, etc.

• Bolts, nuts and washers should be replaced with new parts as required.

• Follow all government and local regulations concerning disposal of refuse when disposing fuel.

• When the suspension-related components have been removed and installed, be sure to adjust the steer-

ing angle sensor. <Ref. to VDC-13, ADJUSTMENT, VDC Control Module and Hydraulic Control Unit (VDC-

CM&H/U).>

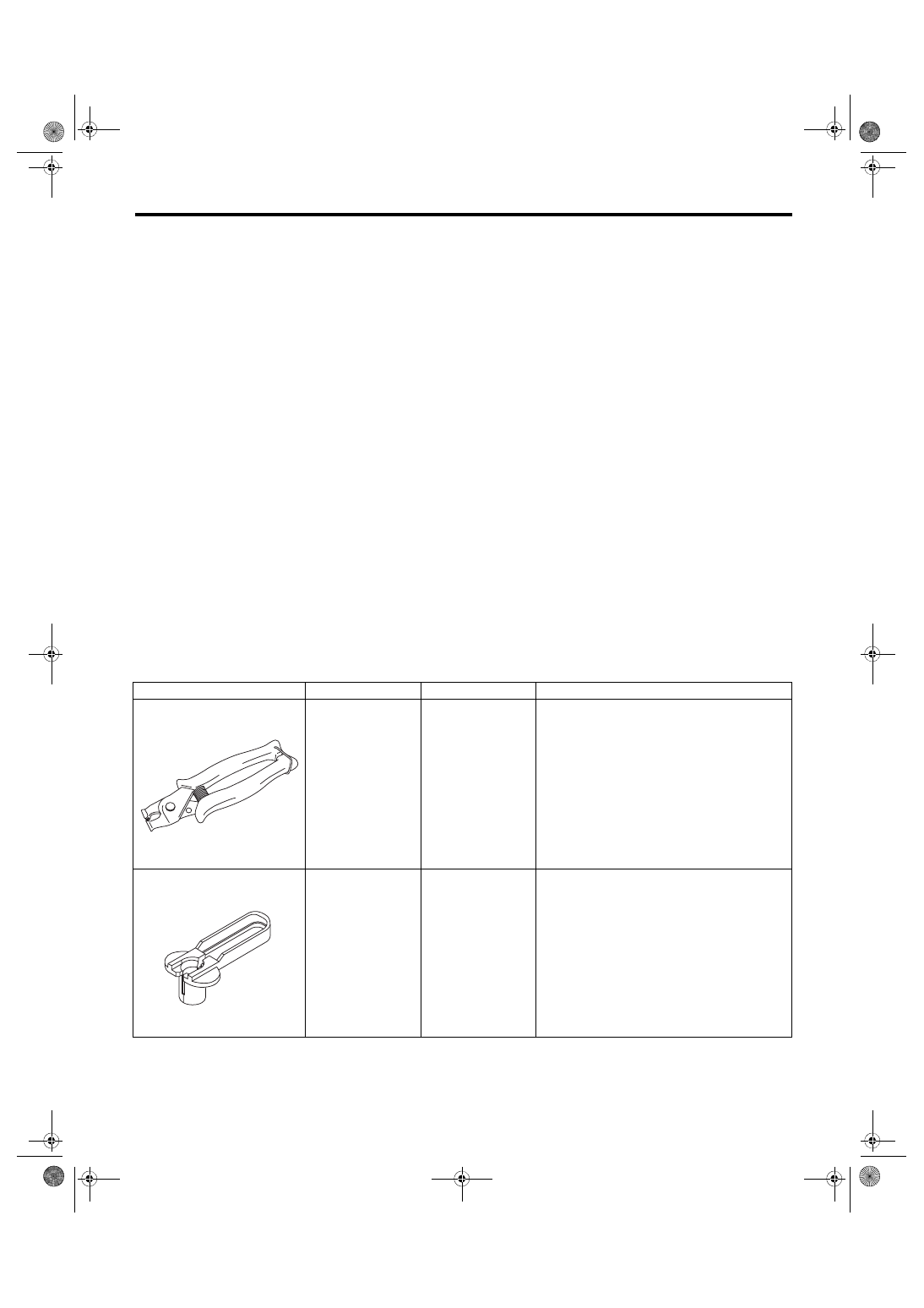

D: PREPARATION TOOL

1. SPECIAL TOOL

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

18353AA000

CLAMP PLIERS

• Used for removing and installing the PCV
hose.
• This tool is made by the French company
CAILLAU. (code) 54.0.000.205
To make it easier to obtain, it has been provided
with a tool number.

18371AA000

CONNECTOR
REMOVER

Used for disconnecting the quick connector on
the fuel return hose side of the engine compart-
ment (intake manifold).

ST18353AA000

ST18371AA000

FU(w/o STI)-14

General Description

FUEL INJECTION (FUEL SYSTEMS)

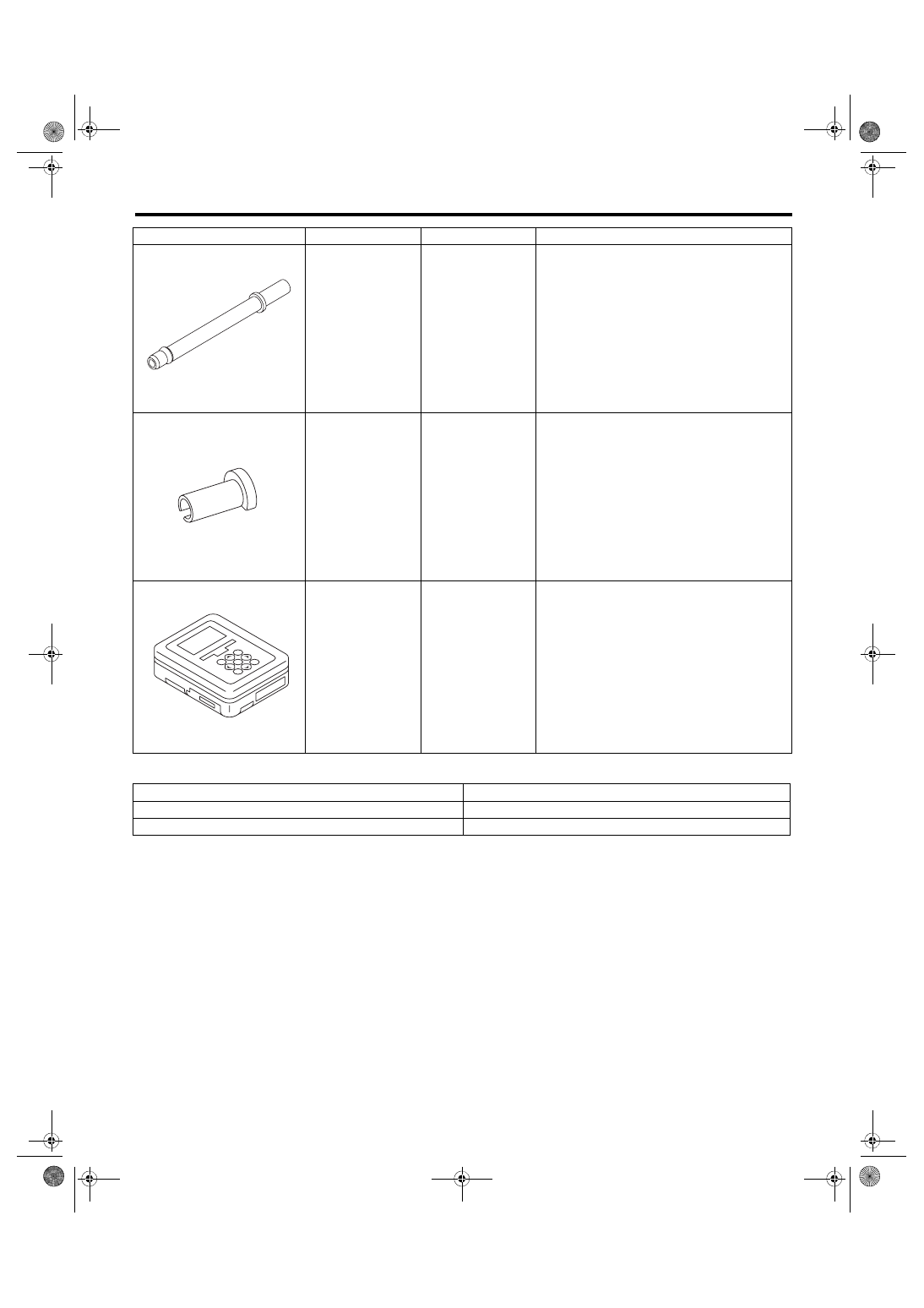

2. GENERAL TOOL

18471AA000

FUEL PIPE
ADAPTER

Used for draining fuel.

42099AE000

QUICK CONNEC-
TOR RELEASE

Used for removing the quick connector.

1B022XU0

SUBARU SELECT
MONITOR III KIT

Used for draining fuel and each inspection.

TOOL NAME

REMARKS

Circuit tester

Used for measuring resistance and voltage.

Oscilloscope

Used for inspecting the waveform of each sensor.

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

ST18471AA000

ST42099AE000

ST1B022XU0
