2. Starter

A: REMOVAL

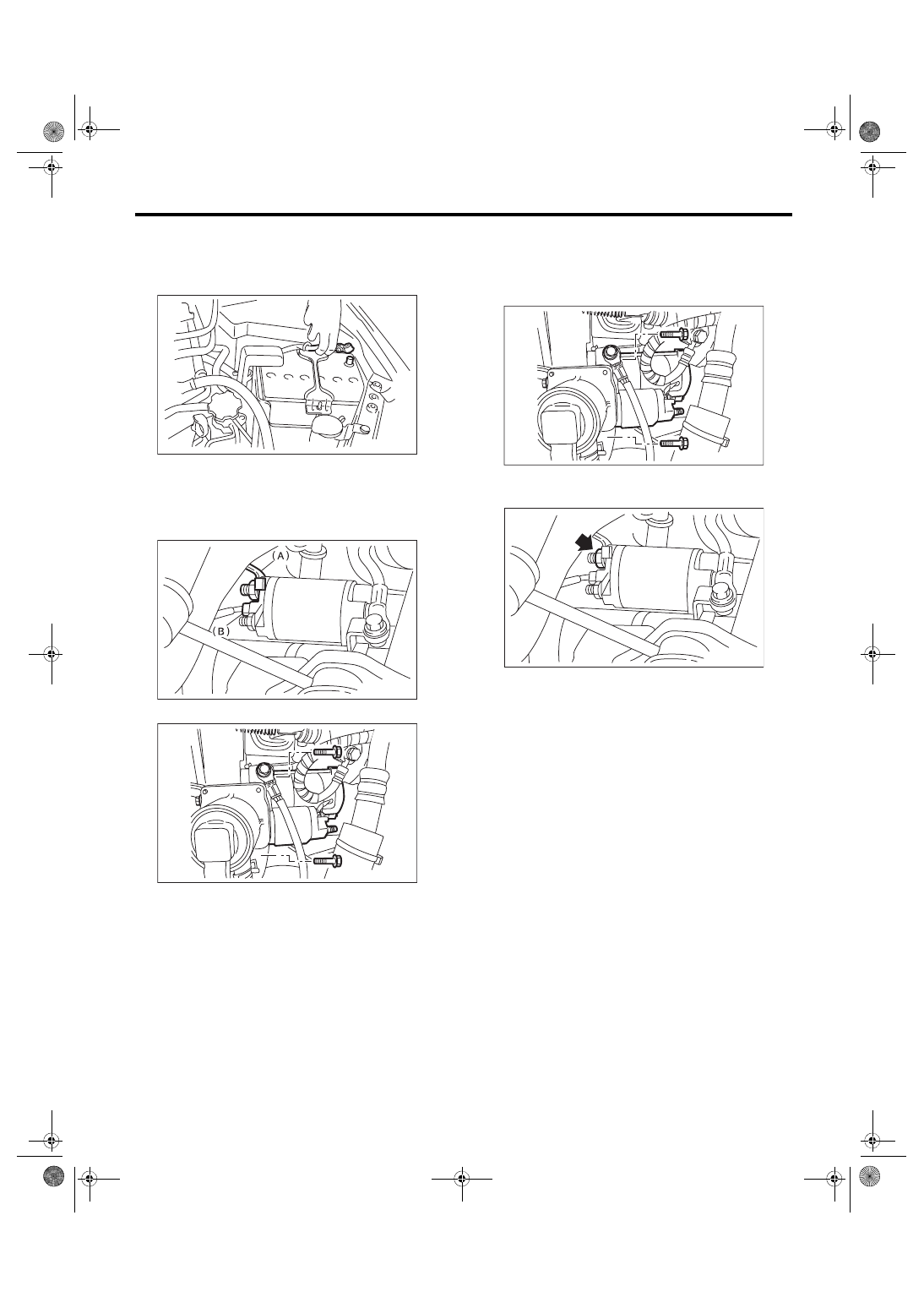

1) Disconnect the ground cable from battery.

2) Remove  the  intercooler.  <Ref.  to  IN(STI)-12,

REMOVAL, Intercooler.> <Ref. to IN(w/o STI)-12,

REMOVAL, Intercooler.>

3) Disconnect  the  connector  (B)  and  terminal  (A)

from starter.

4) Remove the starter from transmission.

B: INSTALLATION

Install in the reverse order of removal.
Tightening torque:

50 N·m (5.1 kgf-m, 36.9 ft-lb)

Tightening torque:

10 N·m (1.0 kgf-m, 7.4 ft-lb)

IN-00203

SC-00006

SC-02151

SC-02151

SC-02474

SC(STI)-9

Starter

STARTING/CHARGING SYSTEMS

C: DISASSEMBLY

1. STI MODEL

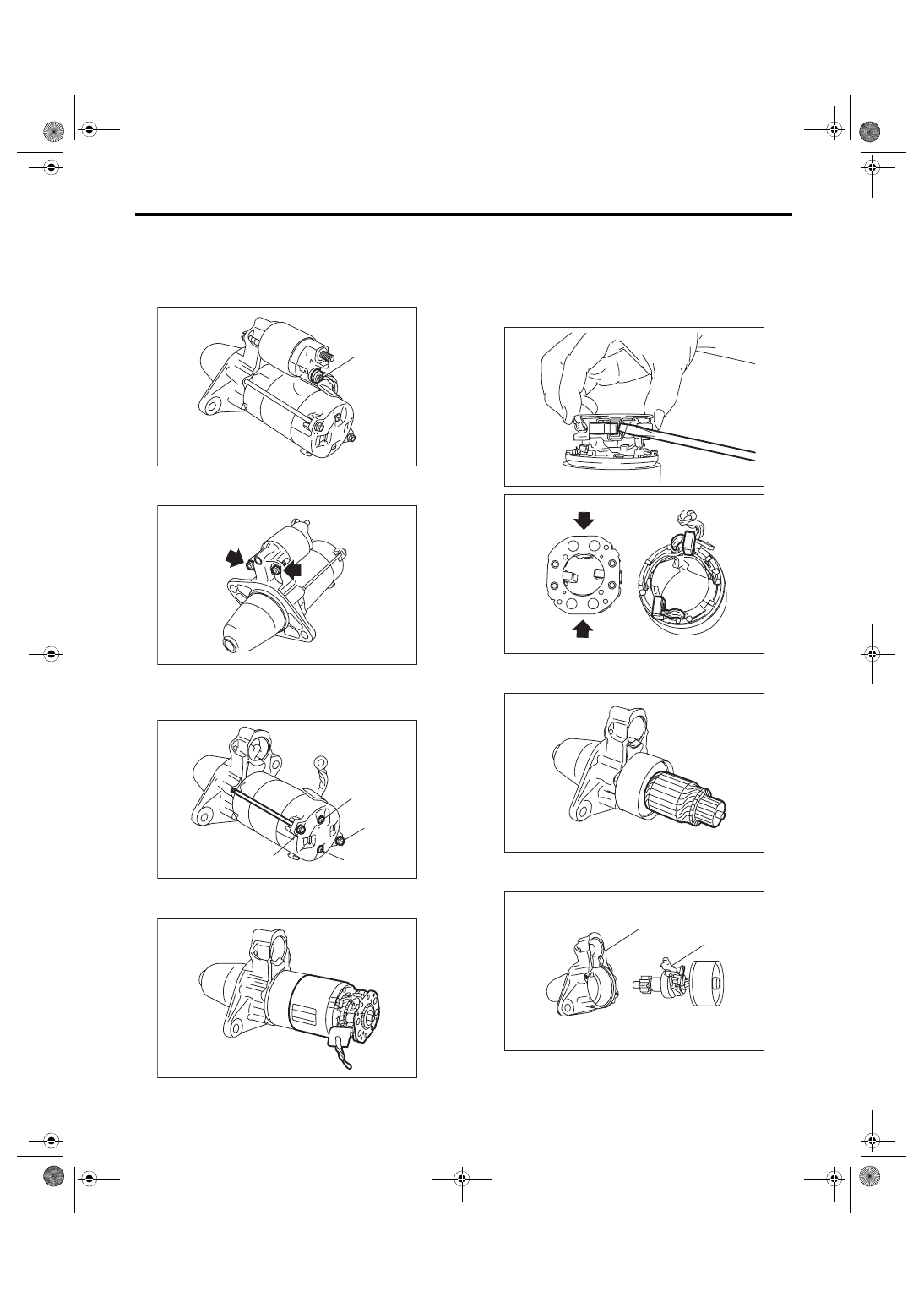

1) Disconnect  cable  from  terminal  M  (A)  of  the

magnet switch assembly.

2) Remove the magnet switch assembly from the

starter housing assembly.

3) Remove through bolts (A) on both sides and the

brush  holder  screws  (B),  and  remove  the  starter

cover assembly.

4) Remove  the  yoke  assembly  and  brush  holder

assembly as a unit.

5) Remove the two brushes wired to the yoke as-

sembly, and separate the yoke assembly and the

brush holder assembly.
NOTE:

As shown in the figure, use a flat tip screwdriver,

etc. to hold the brush spring and remove the brush.

6) Remove the armature from the internal gear as-

sembly.

7) Remove the starter housing assembly (A) then

remove the shift lever (B).

SC-02208

(A)

SC-02209

SC-02210

(A)

(B)

(A)

(B)

SC-02211

SC-02220

SC-02212

SC-02213

(A)

(B)

SC-02214

SC(STI)-10

Starter

STARTING/CHARGING SYSTEMS

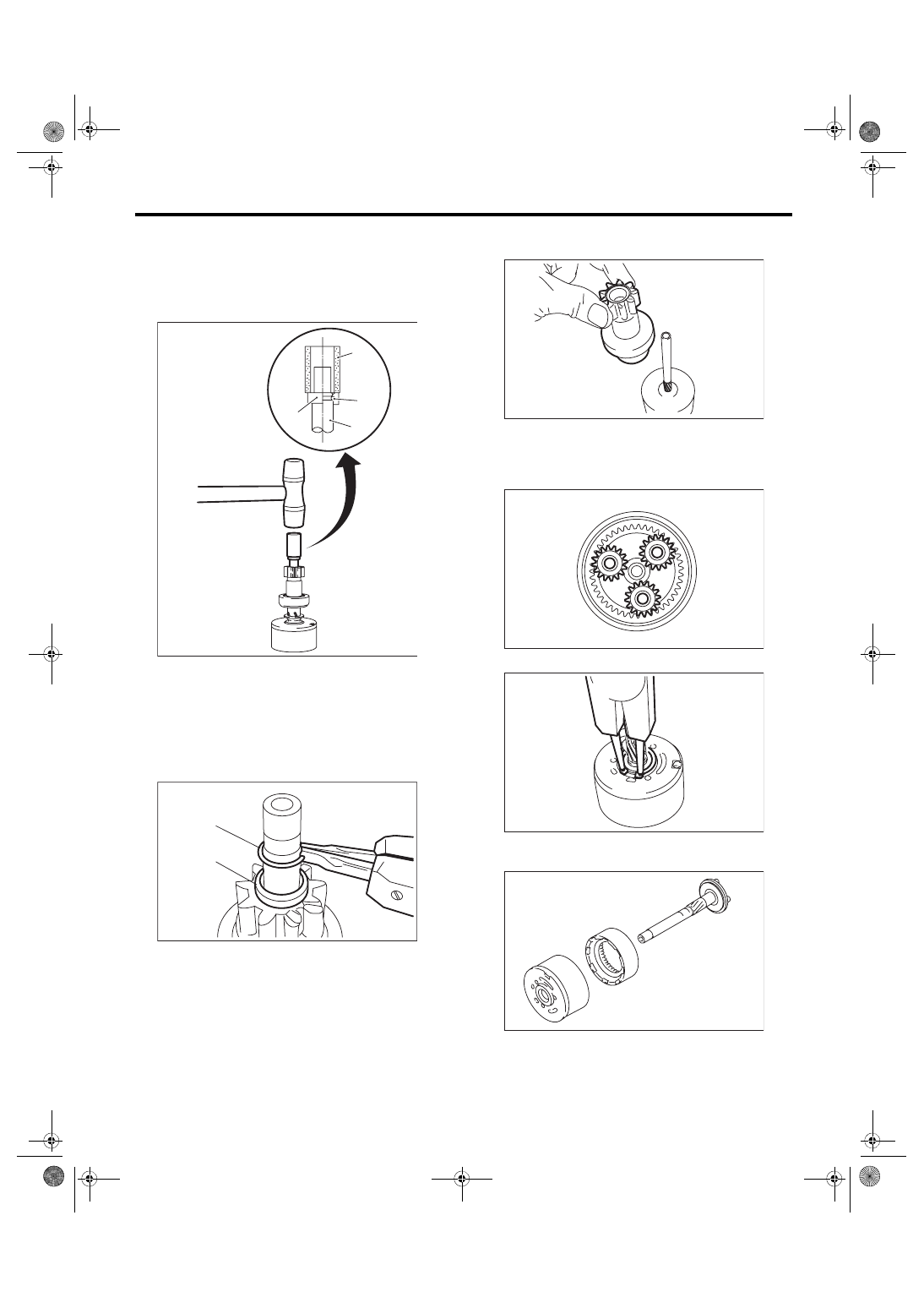

8) Use  the  following  procedures  to  remove  the

overrunning clutch from the shaft.

(1) Use an appropriate tool (such as a fit socket

wrench),  and  remove  the  stopper  from  snap

ring by lightly tapping the stopper with a plastic

hammer.

(2) Remove  snap  ring  (A)  from  the  shaft,  and

remove stopper (B).

(3) Remove  the  overrunning  clutch  from  the

shaft.

9) Use  the  following  procedures  to  remove  the

shaft.

(1) Remove  the  starter  plate,  and  remove  the

pinion gear.

(2) Remove the snap ring from the shaft.

(3) Remove the shaft from the internal gear as-

sembly.

(A) Appropriate tool
(B) Snap ring

(C) Shaft
(D) Stopper

(A)

(B)

(C)

(D)

SC-02216

SC-02134

(A)

(B)

SC-02217

SC-02215

SC-02218

SC-02219

SC(STI)-11

Starter

STARTING/CHARGING SYSTEMS

2. EXCEPT FOR STI MODEL

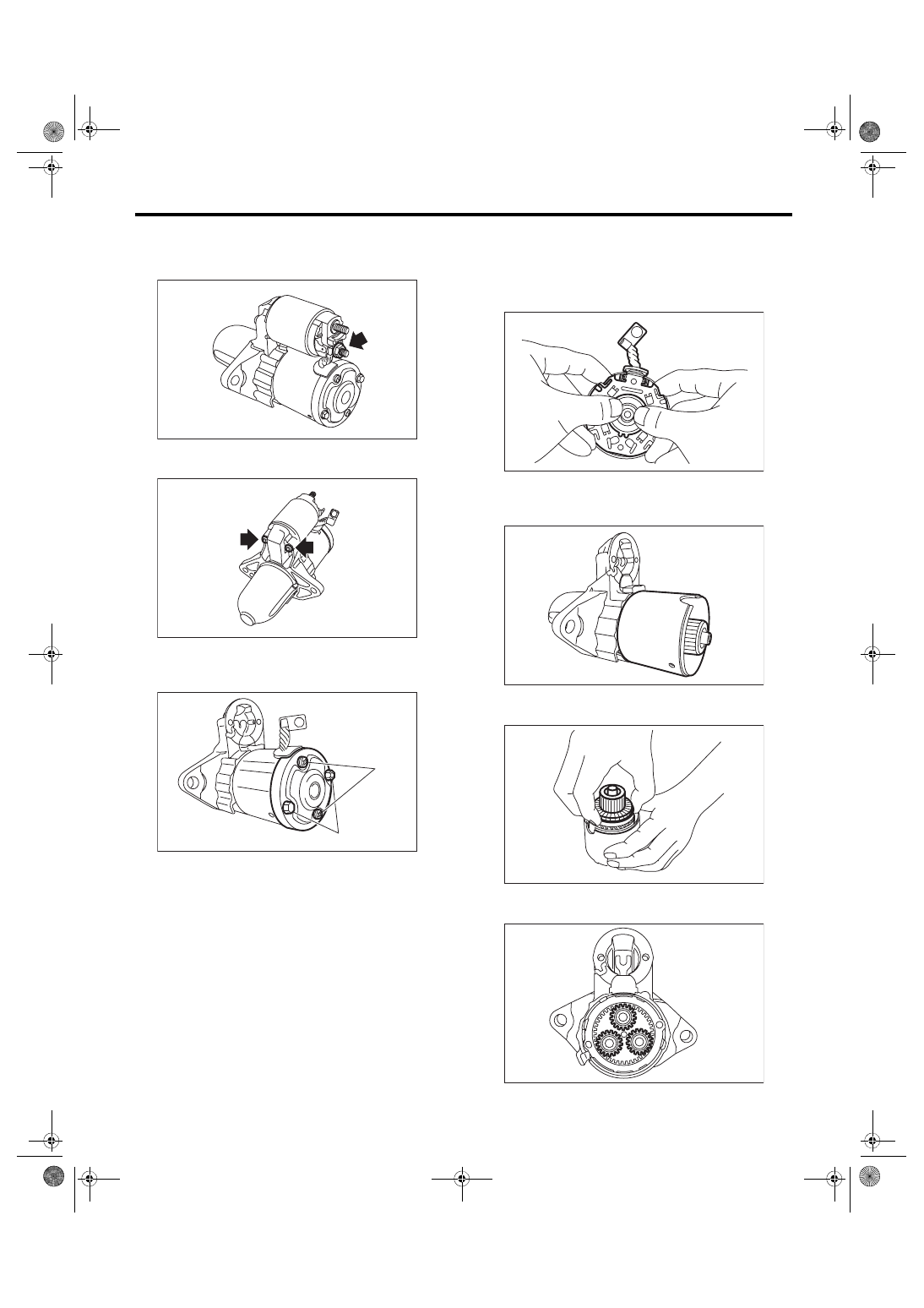

1) Disconnect the cable from the terminal M of the

magnet switch assembly.

2) Remove the magnet switch assembly from the

starter housing assembly.

3) Remove screws (A) of the brush holder assem-

bly,  and  through  bolts  (B)  on  both  sides,  and  re-

move the starter cover assembly.

4) Remove the brush holder assembly from the ar-

mature assembly.
NOTE:

Hold the brush with your fingers so that the brush

spring does not come flying out.

5) Remove  the  armature  assembly  and  yoke  as-

sembly from the starter housing assembly together

as a single unit.

6) Separate the armature assembly and yoke as-

sembly.

7) Remove the pinion gear from the internal gear

assembly.
