EX(STI)-16

Muffler

EXHAUST

COOLING

CO(STI)

Page

1.

General Description  ...................................................................................2

2.

Radiator Fan System  .................................................................................7

3.

Engine Coolant .........................................................................................13

4.

Water Pump  .............................................................................................15

5.

Thermostat  ...............................................................................................17

6.

Radiator ....................................................................................................19

7.

Radiator Cap  ............................................................................................22

8.

Radiator Main Fan and Fan Motor  ...........................................................23

9.

Radiator Sub Fan and Fan Motor .............................................................25

10.

Reservoir Tank .........................................................................................27

11.

Coolant Filler Tank  ...................................................................................28

12.

Engine Cooling System Trouble in General  .............................................29

CO(STI)-2

General Description

COOLING

1. General Description

A: SPECIFICATION

Cooling system

Electric fan + Forced engine coolant

circulation system

Total engine coolant capacity

L (US qt, Imp qt)

Approx. 7.7 (8.1, 6.8)

Water pump

Type

Centrifugal impeller type

Discharge
performance

Discharge
rate

L (US gal, Imp gal)/min.

200 (52.8, 44.0)

Pump speed — Discharge pressure

6,000 rpm — 225.4 kPa (23.0 mAq)

Engine coolant temperature

80°C (176°F)

Impeller diameter

mm (in)

76 (2.99)

Number of impeller vanes

8

Pump pulley diameter

mm (in)

60 (2.36)

Clearance between impeller and pump case

mm (in) Standard

0.5 — 1.5 (0.020 — 0.059)

Thermostat

Type

Wax pellet type

Starting temperature to open

76 — 80°C (169 — 176°F)

Fully opens

91°C (196°F)

Valve lift

mm (in)

9.0 (0.354) or more

Valve bore

mm (in)

35 (1.38)

Radiator fan

Motor input

Main fan

W

120

Sub fan

W

120

Fan diameter /
Blade

Main fan

318.5 mm (12.54 in)/9

Sub fan

318.5 mm (12.54 in)/11

Radiator

Type

Down flow

Core
dimensions

Width × Height × Thickness

mm (in)

687.4 × 340 × 16

(27.06 × 13.39 × 0.63)

Pressure range
in which cap
valve is open

Coolant
filler tank
side

kPa (kg/cm

2

, psi)

Positive pres-
sure side

Standard

93 — 123 (0.95 — 1.25, 14 — 18)

Limit

83 (0.85, 12)

Negative
pressure side

Standard

–1.0 — –4.9

(–0.01 — –0.05, –0.1 — –0.7)

Radiator
side

kPa (kg/cm

2

, psi)

Positive pres-
sure side only

Standard 122 — 152 (1.24 — 1.55, 18 — 22)
Limit

112 (1.14, 16)

Fins

Corrugated fin type

Reservoir
tank

Capacity

L (US qt, Imp qt)

0.45 (0.48, 0.40)



Recommended materials

Item number

Alternative

Coolant

SUBARU SUPER COOLANT

(Concentrated type)

 —

 —

SUBARU SUPER COOLANT

(Diluted type)

K0670Y0001

Water for dilution

Distilled water

 —

Soft water or tap water

Cooling system protective agent

Cooling system conditioner

SOA345001

 —

CO(STI)-3

General Description

COOLING

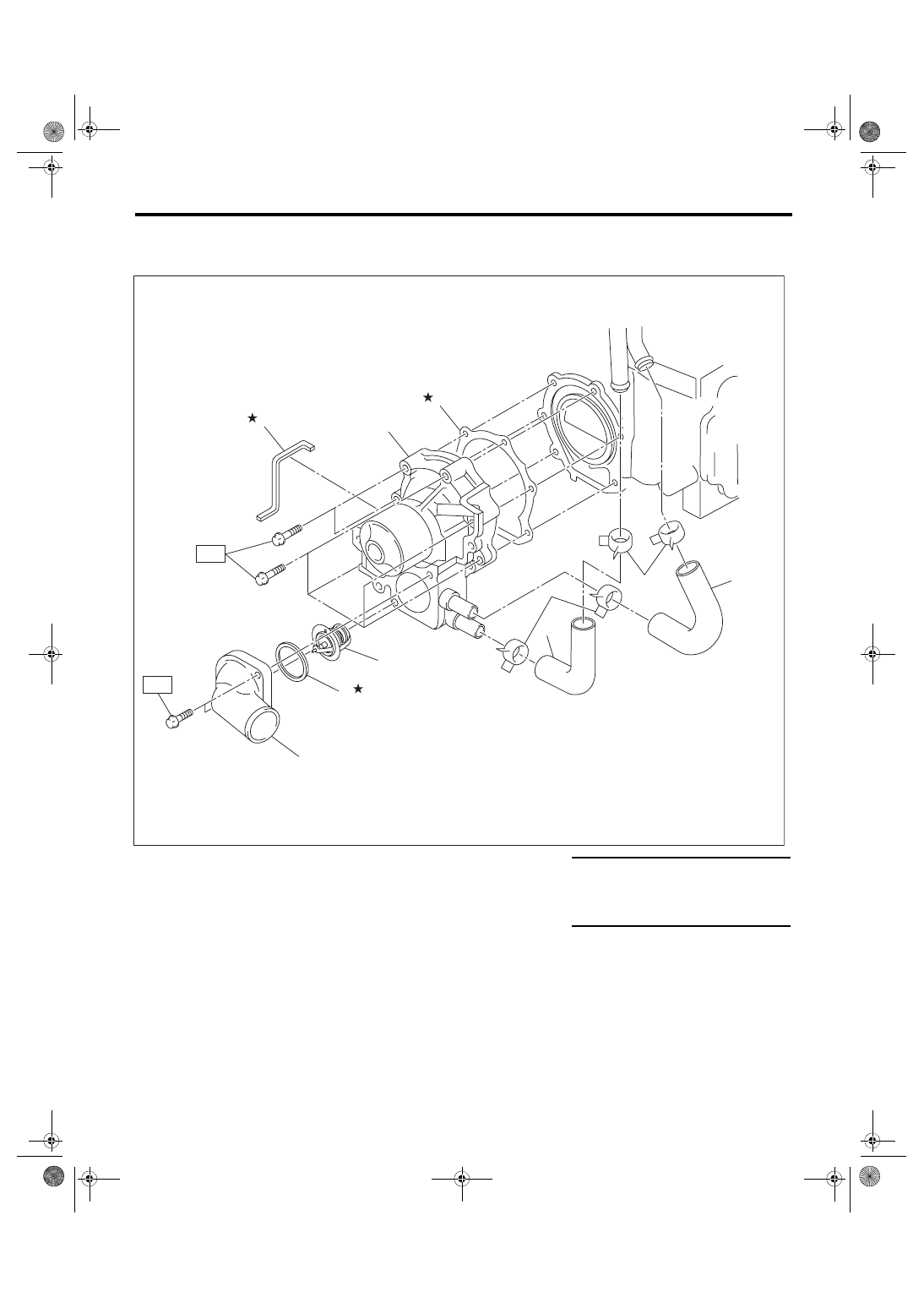

B: COMPONENT

1. WATER PUMP

(1)

Water pump ASSY

(6)

Thermostat cover

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Gasket

(7)

Coolant filler by-pass hose

T1: First 12 (1.2, 8.9)

(3)

Heater by-pass hose

(8)

Clip



Second 12 (1.2, 8.9)

(4)

Thermostat

(9)

Water pump sealing

T2: 12 (1.2, 8.9)

(5)

Gasket









CO-02779

(6)

(4)

(1)

(5)

(2)

T2

(3)

(7)

(8)

(8)

(9)

T1
