Subaru Legacy (2005 year). Manual - part 1141

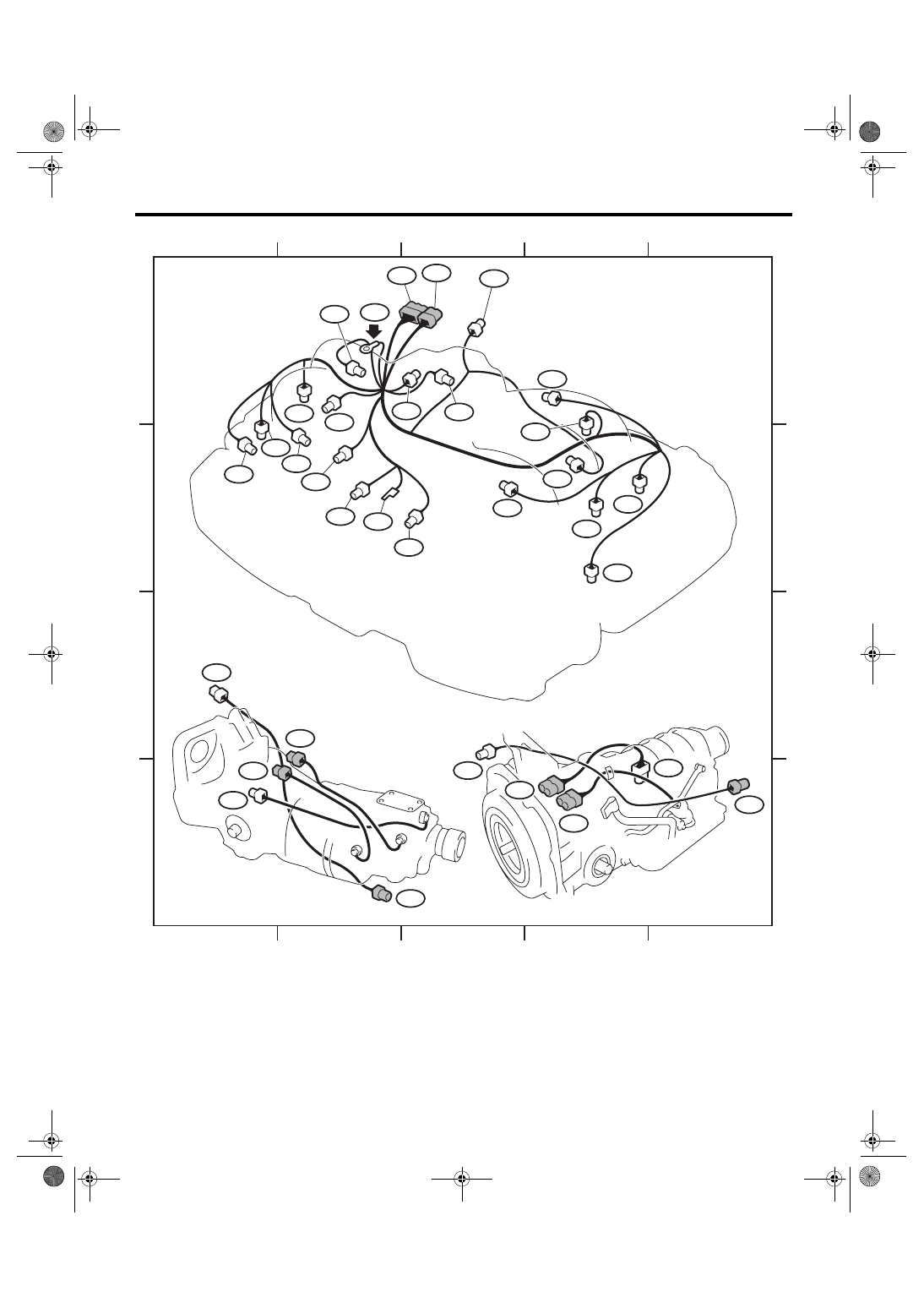

WI-357

WIRING SYSTEM

Engine Wiring Harness and Transmission Cord

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

T6

T5

T3

T4

T7

GE

E2

E1

E21

E14

E12

E6

E4

E8

E24

E5

E55

E19

E11

E10

E50

E18

E51

E16

E15

E17

< AT >

E54

E57

T5

T2

T1

T8

T6

< MT >

WI-04208

WI-358

WIRING SYSTEM

Engine Wiring Harness and Transmission Cord

3. TURBO MODEL

Connector

Connecting to

No.

Pole

Color

Area

No.

Description

E1

16

Brown

A-2

B20

Bulkhead wiring harness

E2

54

Black

B-5

B21

E4

2

Black

B-2

Purge control solenoid valve

E5

2

Light gray

B-1

Fuel injector No. 1

E6

2

Black

A-1

Fuel injector No. 3

E8

2

Black

B-2

Engine coolant temperature sensor and thermometer

E10

2

Light gray

B-3

Crankshaft position sensor

E11

1

White

B-2

Oil pressure switch

E14

2

Brown

A-3

Knock sensor

E16

2

Light gray

B-4

Fuel injector No. 2

E17

2

Black

B-4

Fuel injector No. 4

E19

1

White

B-2

Power steering oil pressure switch

E21

3

Black

A-3

Manifold absolute pressure sensor

E31

3

White

B-2

Ignition coil No. 1

E32

3

White

B-4

Ignition coil No. 2

E33

3

Black

A-2

Ignition coil No. 3

E34

3

Black

B-4

Ignition coil No. 4

E35

3

Light gray

A-4

Intake camshaft position sensor LH

E36

3

Light gray

A-2

Intake camshaft position sensor RH

E37

2

Blue

B-4

Intake oil flow control solenoid valve LH

E38

2

Blue

B-1

Intake oil flow control solenoid valve RH

E57

6

Black

A-3

Electronic throttle control

E62

2

Light gray

B-2

Exhaust camshaft position sensor RH

E63

2

Blue

B-2

Exhaust oil flow control solenoid valve RH

E64

2

Blue

A-3

Wastegate control solenoid

E65

2

Light gray

B-4

Exhaust camshaft position sensor LH

E66

2

Blue

B-4

Exhaust oil flow control solenoid valve LH

★: Non-colored

Connector

Connecting to

No.

Pole

Color

Area

No.

Description

T3

8

★

D-3

B12

Bulkhead wiring harness

T4

20

Gray

D-3

B11

T5

4

Gray

D-2

B19

T6

4

Gray

D-4

Rear oxygen sensor

T7

12

★

D-3

Inhibitor switch

T9

4

Gray

D-1

B128

Transmission (5MT model)

★: Non-colored

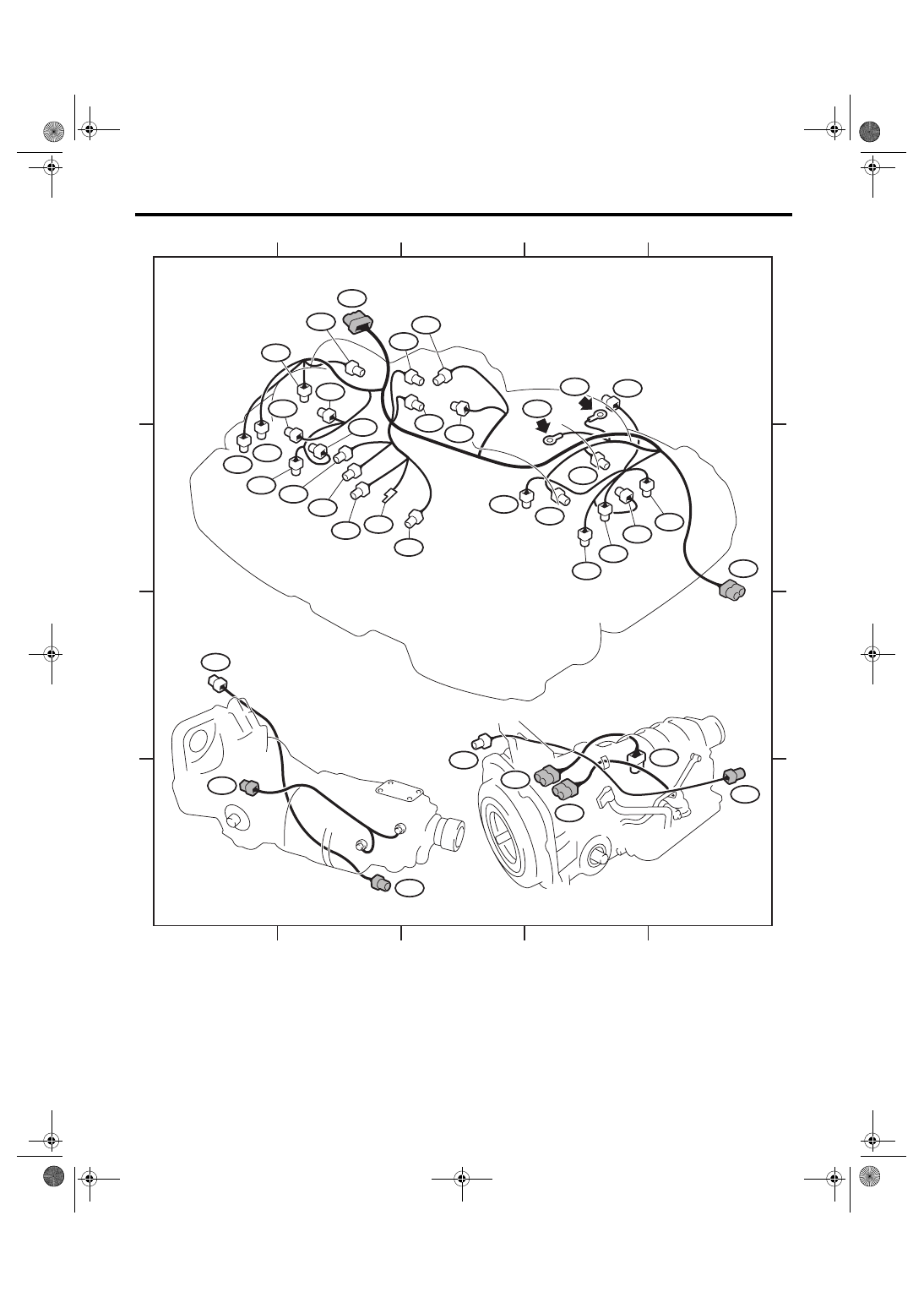

WI-359

WIRING SYSTEM

Engine Wiring Harness and Transmission Cord

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

GE-1

GE-2

E1

E57

E21

E14

E64

E66

E16

E32

E37

E34

E31

E33

E5

E38

E19

E63

E4

E8

E11

E10

E35

E2

< AT >

T6

T5

T3

T4

T7

< MT >

T5

T9

T6

E6

E36

E65

E17

E62

WI-07602

WI-360

WIRING SYSTEM

Engine Wiring Harness and Transmission Cord

4. 3.0 L MODEL

Connector

Connecting to

No.

Pole

Color

Area

No.

Description

E1

16

Brown

A-3

B20

Bulkhead wiring harness

E2

54

Black

A-3

B21

E4

2

Blue

A-2

Purge control solenoid valve

E5

2

Dark gray

A-2

Fuel injector No. 1

E6

2

Dark gray

A-2

Fuel injector No. 3

E8

2

Black

B-4

Engine coolant temperature sensor

E10

2

Light gray

B-4

Crankshaft position sensor

E11

1

★

B-1

Oil pressure switch

E14

2

Green

A-3

Knock sensor 1

E16

2

Dark gray

B-4

Fuel injector No. 2

E17

2

Dark gray

B-4

Fuel injector No. 4

E18

6

Dark gray

A-3

EGR valve

E19

1

★

B-3

Power steering oil pressure switch

E28

3

Black

A-3

Manifold absolute pressure sensor

E31

3

Black

B-1

Ignition coil No. 1

E32

3

Black

C-4

Ignition coil No. 2

E33

3

★

B-2

Ignition coil No. 3

E34

3

★

B-4

Ignition coil No. 4

E43

2

Dark gray

A-2

Fuel injector No. 5

E44

2

Dark gray

B-5

Fuel injector No. 6

E45

3

Black

B-2

Ignition coil No. 5

E46

3

Black

B-5

Ignition coil No. 6

E48

2

Green

A-4

Knock sensor 2

E57

6

Black

A-3

Electronic throttle control

E67

2

Blue

B-1

Oil flow control solenoid valve RH

E68

2

Blue

C-4

Oil flow control solenoid valve LH

E69

2

Blue

A-2

Oil switching solenoid valve RH

E70

2

Blue

B-5

Oil switching solenoid valve LH

E71

1

★

A-3

Variable valve lift diagnosis oil pressure switch RH

E72

1

★

B-5

Variable valve lift diagnosis oil pressure switch LH

E73

3

Gray

A-2

Camshaft position sensor RH

E74

3

Gray

B-5

Camshaft position sensor LH

E75

2

Black

B-5

Oil temperature sensor

E76

10

Dark gray

A-3

E77

Engine wiring harness

E77

10

Gray

A-3

E76

★: Non-colored

Connector

Connecting to

No.

Pole

Color

Area

No.

Description

T3

12

★

D-2

B12

Bulkhead wiring harness

T4

20

Black

D-3

B11

T7

12

★

D-3

Inhibitor switch

T9

4

★

D-1

B128

Transmission (6MT model)

★: Non-colored
