СИСТЕМА БЕЗОПАСНОСТИ

WI-251

СИСТЕМА ПРОВОДКИ

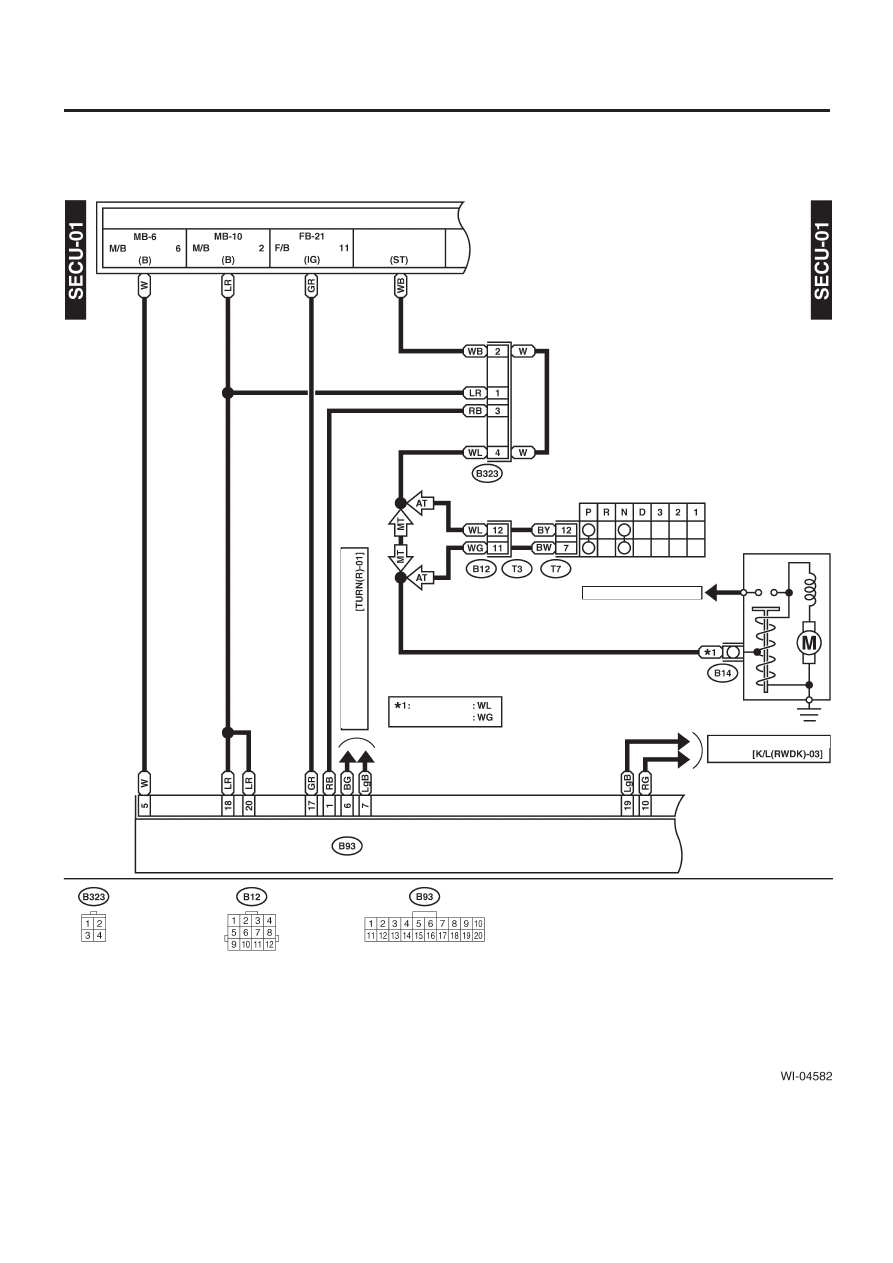

39. Система безопасности

А: ДИАГРАММА ПРОВОДКИ

К питанию

Предох. №

Предох. №

Предох. №

Переключатель

зажигания ST

Реле безопасности

Ингибиторный переключатель (АТ)

К клемме аккумулятора

См. систему доступа без ключа

См. систему световых сигналов поворота

и аварийного освещения

Мотор стартера

Модель МТ

Модель АТ

Модуль управления безопасностью

Синий

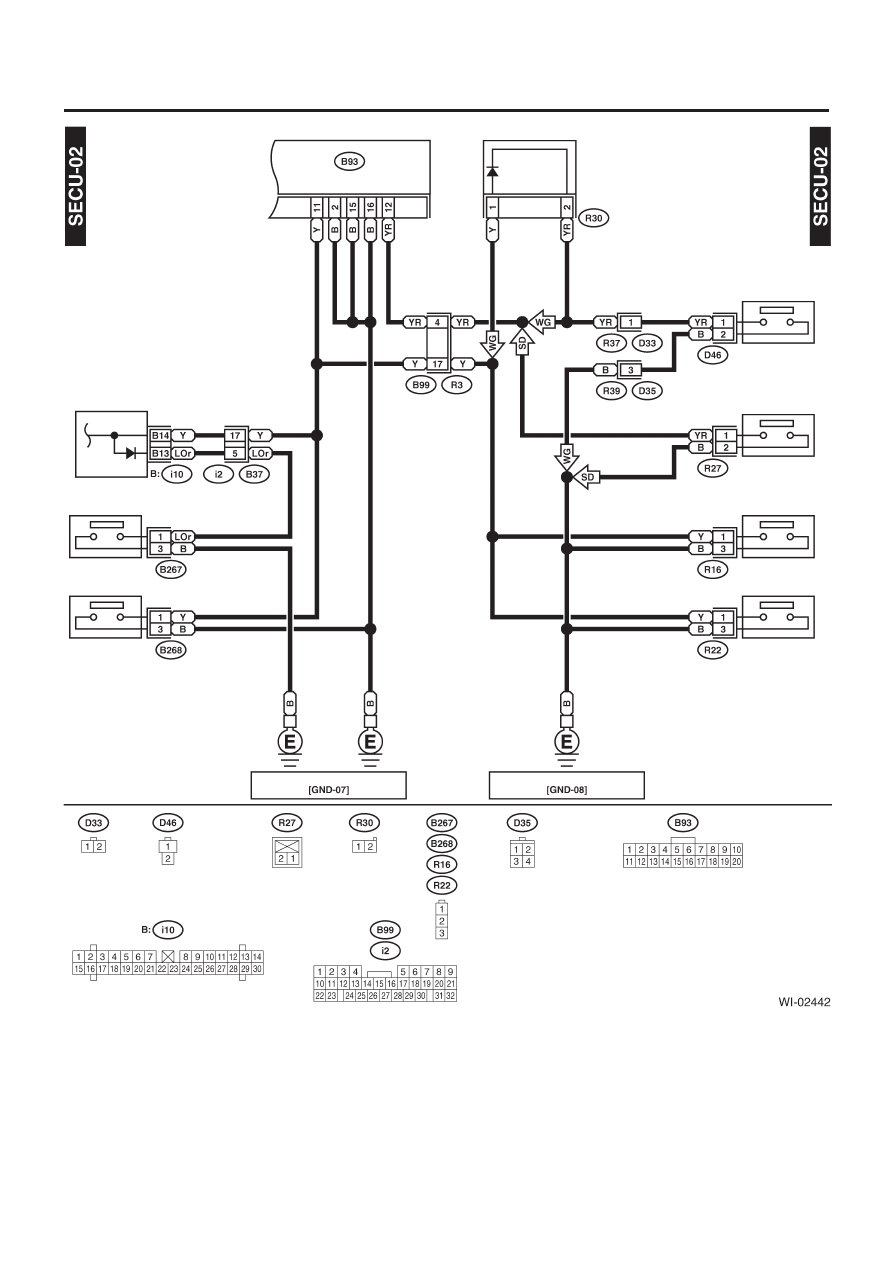

СИСТЕМА БЕЗОПАСНОСТИ

WI-252

СИСТЕМА ПРОВОДКИ

Модуль управления безопасностью

Диод (задняя дверца)

Комбинационный прибор

Переключатель
передней двери RH

Переключатель
передней двери LH

Переключатель защелки
задней дверцы (wagon)

Переключатель освещения
багажника (седан)

Переключатель
задней двери RH

Переключатель
задней двери LH

См. распределение заземления

См. распределение заземления

Черный

Зеленый

Синий

СИСТЕМА СТАРТЕРА

WI-253

СИСТЕМА ПРОВОДКИ

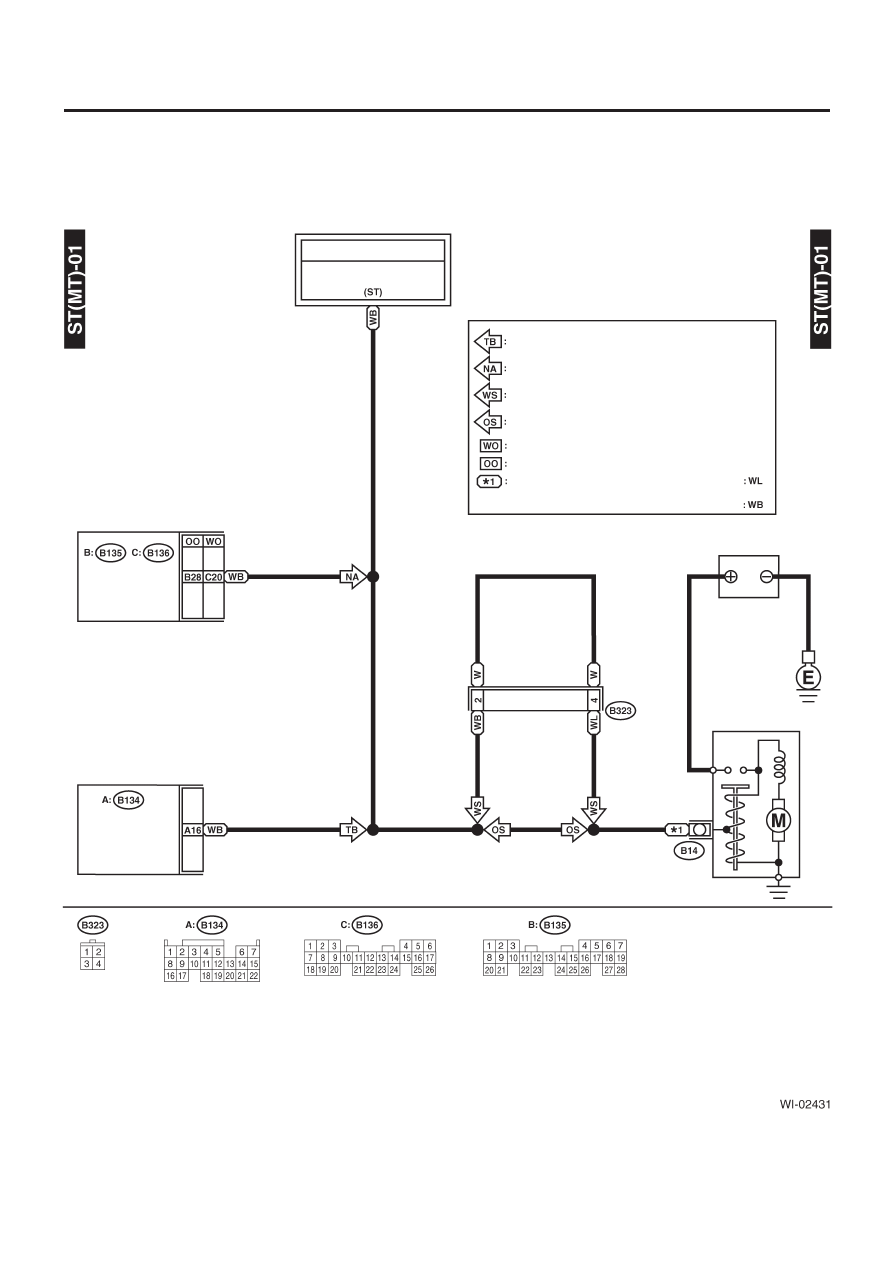

40. Система стартера

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ МТ

К питанию

Переключатель

зажигания ST

Модуль управления

двигателем

(модель с двигателем

не турбо)

Модуль

управления
двигателем

(модель

с двигателем

турбо)

Реле безопасности

Аккумулятор

Мотор стартера

Модель с двигателем турбо

Модель с двигателем не турбо

Модель с безопасностью, кроме Австралии

Модель с безопасностью для Австралии
и модель без безопасности

Модель с безопасностью, кроме Австралии

Модель с безопасностью для Австралии
и модель без безопасности

Модель OBD

Кроме модели OBD

Синий

СИСТЕМА СТАРТЕРА

WI-254

СИСТЕМА ПРОВОДКИ

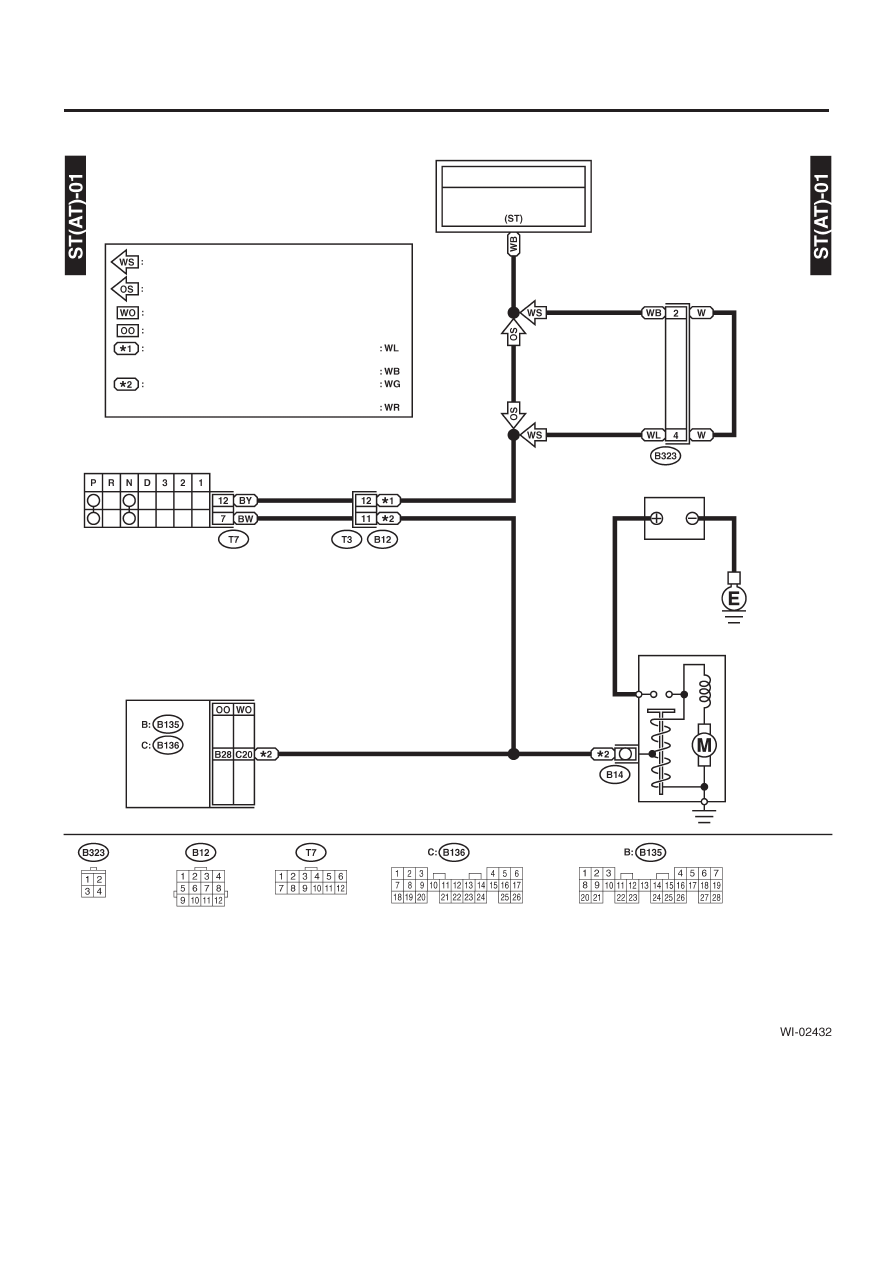

2. МОДЕЛЬ АТ

К питанию

Переключатель

зажигания ST

Модуль

управления
двигателем

Реле безопасности

Аккумулятор

Мотор стартера

Синий

Ингибиторный переключатель

Модель с безопасностью, кроме Австралии

Модель с безопасностью для Австралии
и модель без безопасности

Модель OBD

Кроме модели OBD

Модель с безопасностью, кроме Австралии

Модель с безопасностью для Австралии
и модель без безопасности

Модель с безопасностью, кроме Австралии

Модель с безопасностью для Австралии
и модель без безопасности
