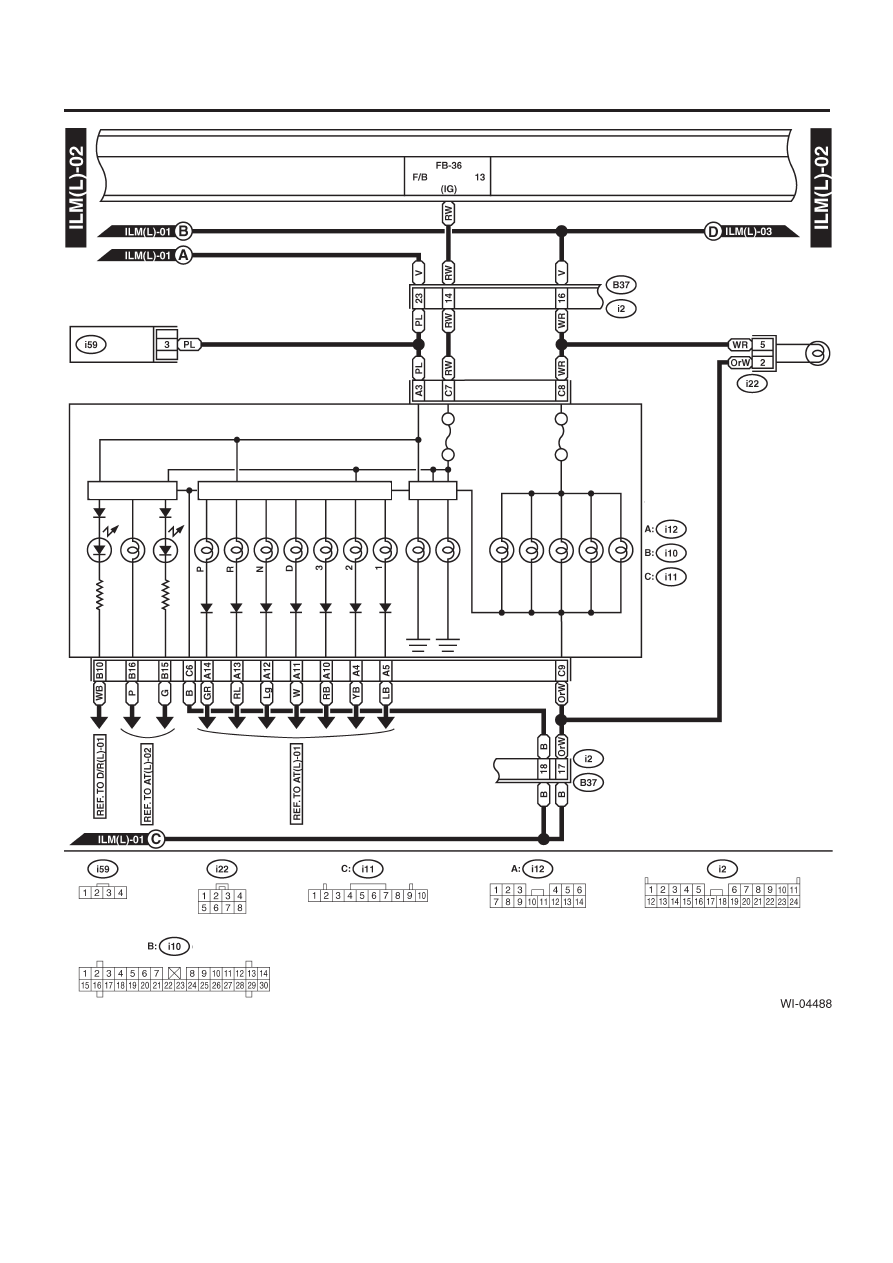

СИСТЕМА ГАБАРИТНЫХ ОГНЕЙ И ОСВЕЩЕНИЯ

WI-199

СИСТЕМА ПРОВОДКИ

К питанию

Предох. №

Часы

Освещение аварийного
переключателя

Цепь реостата

Цепь реостата

Водитель

Комбинацион-
ный прибор

Световой индикатор

AW

D-LO

Световой индикатор

режима POWER

Световой индикатор

режима HOLD

Подсветка ЖКД

температуры масла

Подсветка ЖКД

одометра/поездки

Освещение

Зеленый

Зеленый

Зеленый

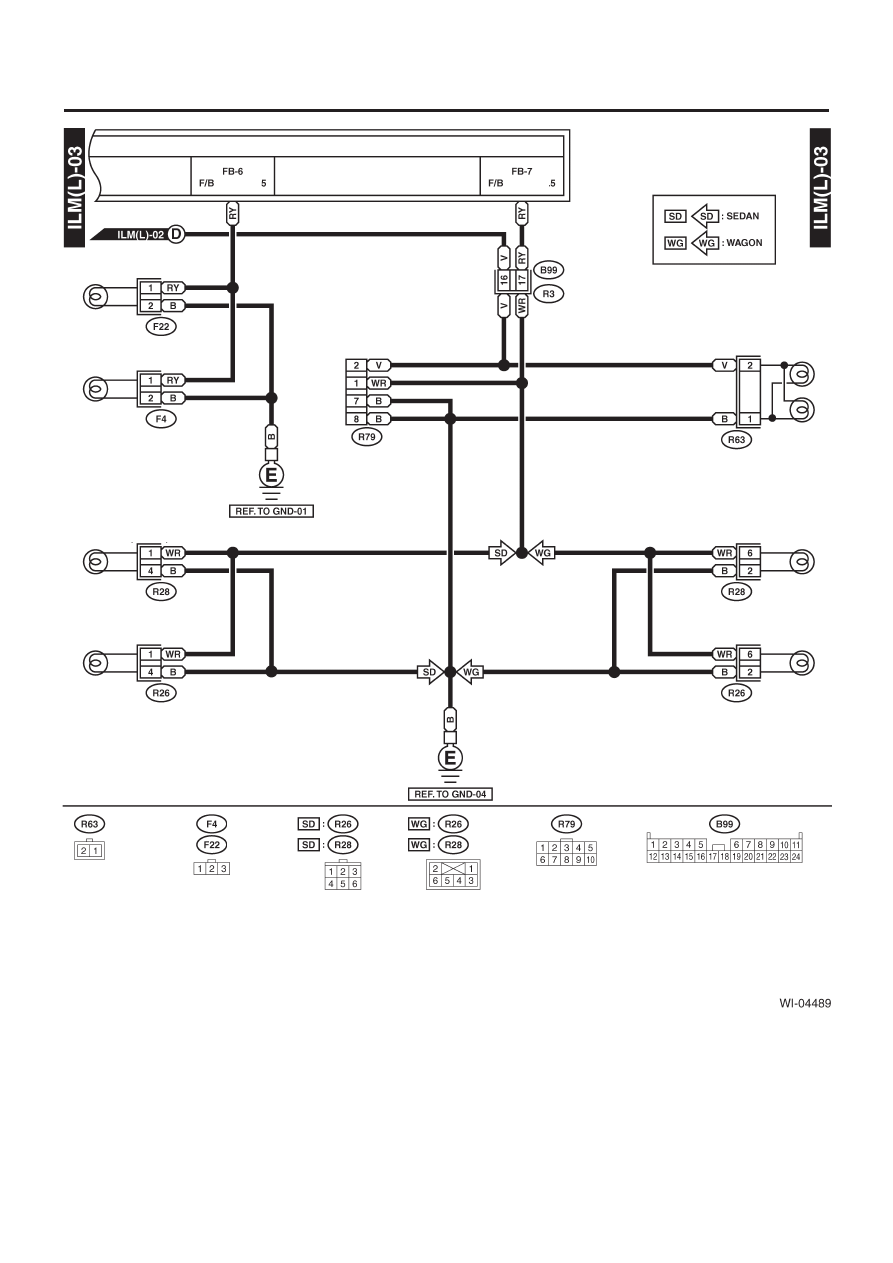

СИСТЕМА ГАБАРИТНЫХ ОГНЕЙ И ОСВЕЩЕНИЯ

WI-200

СИСТЕМА ПРОВОДКИ

К питанию

Предох. №

Предох. №

Передние габаритные
огни LH

Передние габаритные
огни RH

Заднее комбинированное
освещение LH (седан)

Заднее комбинированное
освещение RH (седан)

Коннектор
трейлера

Освещение номерного знака

Заднее комбинированное
освещение LH (wagon)

Заднее комбинированное
освещение RH (wagon)

Черный

Черный

Черный

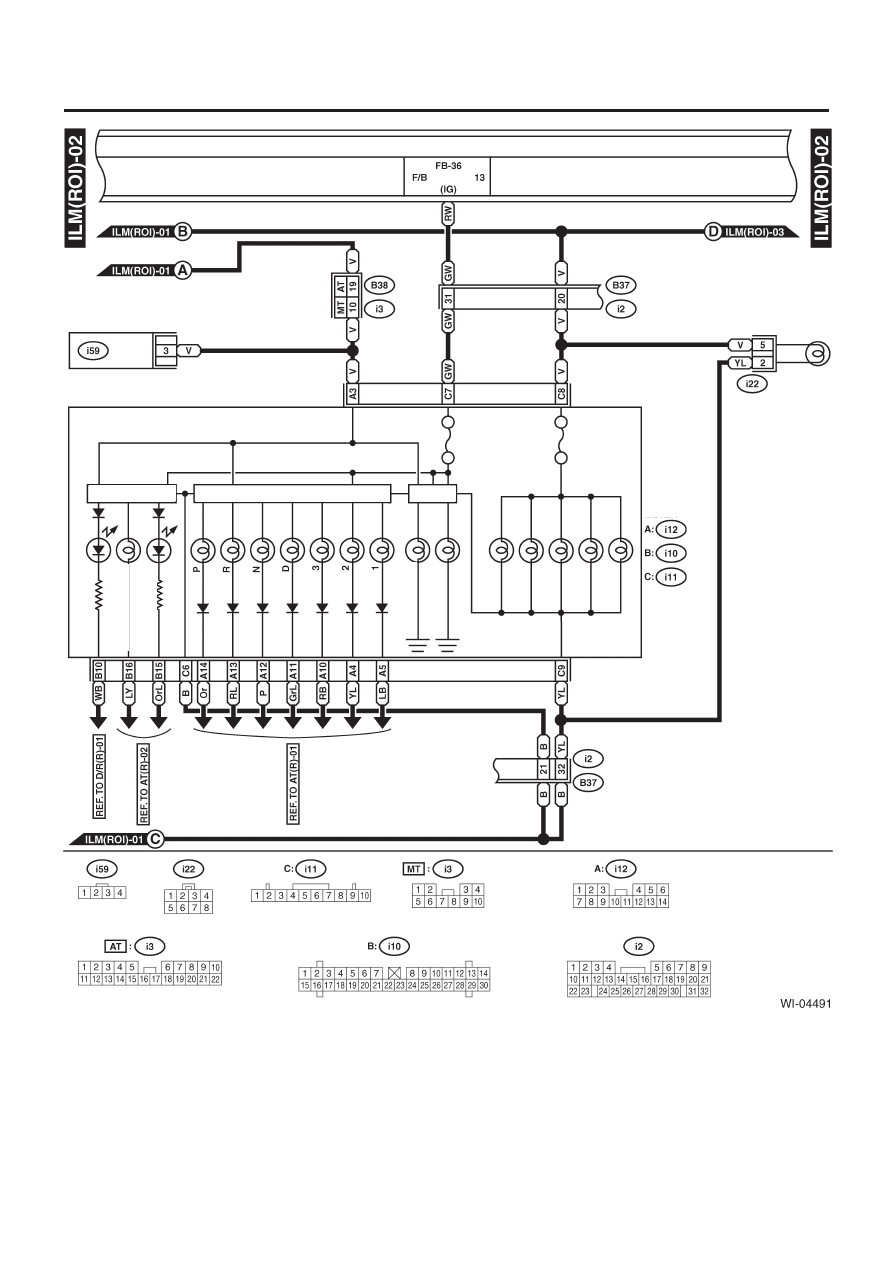

СИСТЕМА ГАБАРИТНЫХ ОГНЕЙ И ОСВЕЩЕНИЯ

WI-201

СИСТЕМА ПРОВОДКИ

2. МОДЕЛЬ RHD БЕЗ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

К питанию

Предох. №

Предох. №

Предох. №

Стояночный
переключатель

Освещение ручки
селектора АТ

Освещение переключателя
передних противотуманных огней

Освещение переключателя
задних противотуманных огней

Освещение переключателя
регулятора луча передних фар

Освещение переключателя
разбрызгивателя воды интуркулера

Освещение радио

Освещение передней
дополнительной розетки питания

Освещение панели управления
режимами (ручной А/С)

Модуль управления
автоматическим А/С

Освещение переключателя
режимов POWER & HOLD

Освещение отсека
для перчаток

Переключатель ручного режима

Модуль управления
двигателем (не турбо)

Модуль управления
двигателем (турбо)

Переключатель освещения

Переключатель яркости

Модель с двигателем турбо

Модель с двигателем не турбо

Модель для Европы

Кроме Европы

Черный

Серый

Серый

Синий

Синий

Хвостовое реле и
реле освещения

Хвостовое реле и
реле освещения

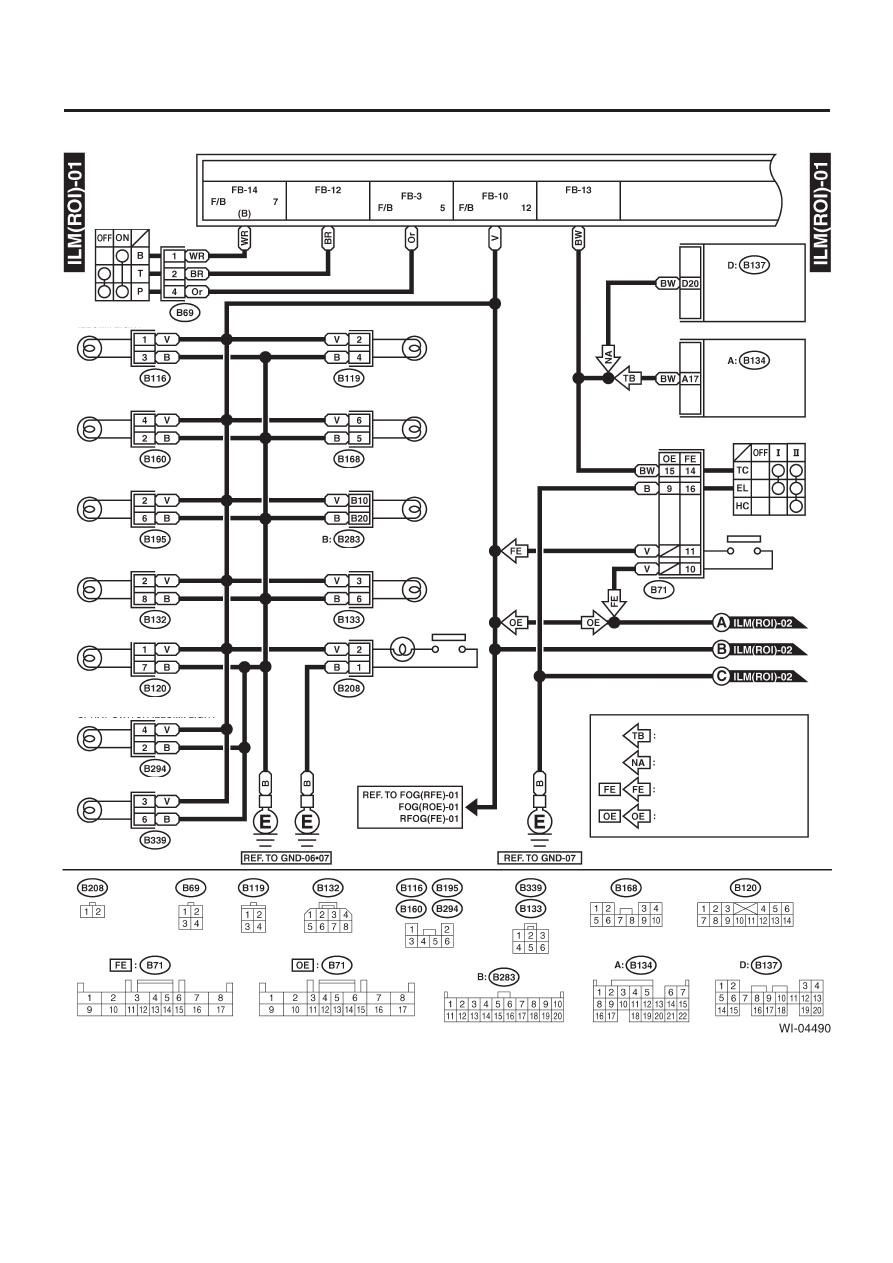

СИСТЕМА ГАБАРИТНЫХ ОГНЕЙ И ОСВЕЩЕНИЯ

WI-202

СИСТЕМА ПРОВОДКИ

К питанию

Предох. №

Часы

Освещение аварийного
переключателя

Цепь реостата

Цепь реостата

Водитель

Комбинацион-
ный прибор

Световой индикатор

AW

D-LO

Световой индикатор

режима POWER

Световой индикатор

режима HOLD

Подсветка ЖКД

температуры масла

Подсветка ЖКД

одометра/поездки

Освещение

Зеленый

Зеленый

Зеленый

Черный

Черный
