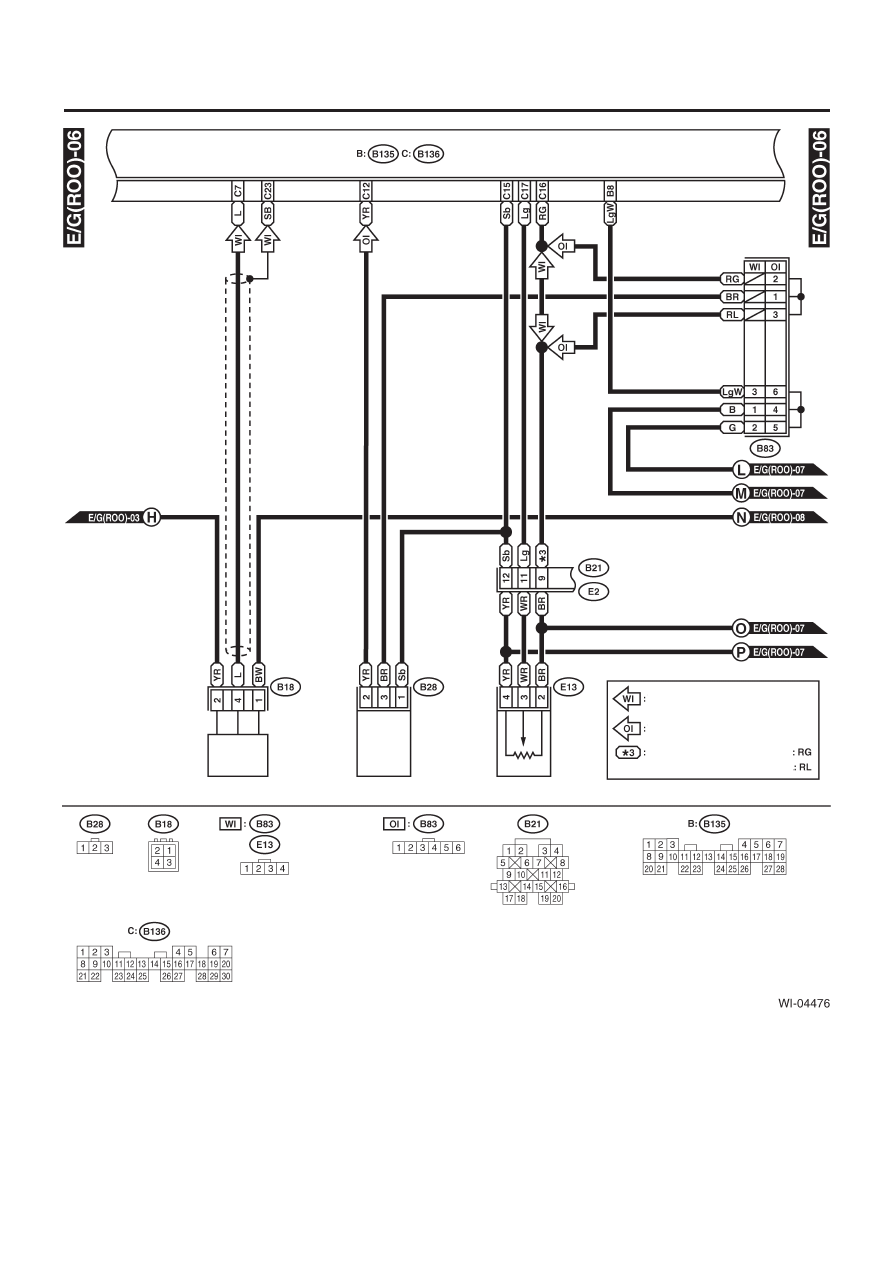

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-147

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Соединительный коннектор защиты
и заземления датчика
(модель без иммобилайзера)

Датчик кислорода

(модель с иммобилайзером)

Резистор регулировки СО

(модель без иммобилайзера)

Датчик положения

дросселя

Модель с иммобилайзером

Модель без иммобилайзера

Модель с иммобилайзером

Модель без иммобилайзера

Темно-коричневый

Светло-серый

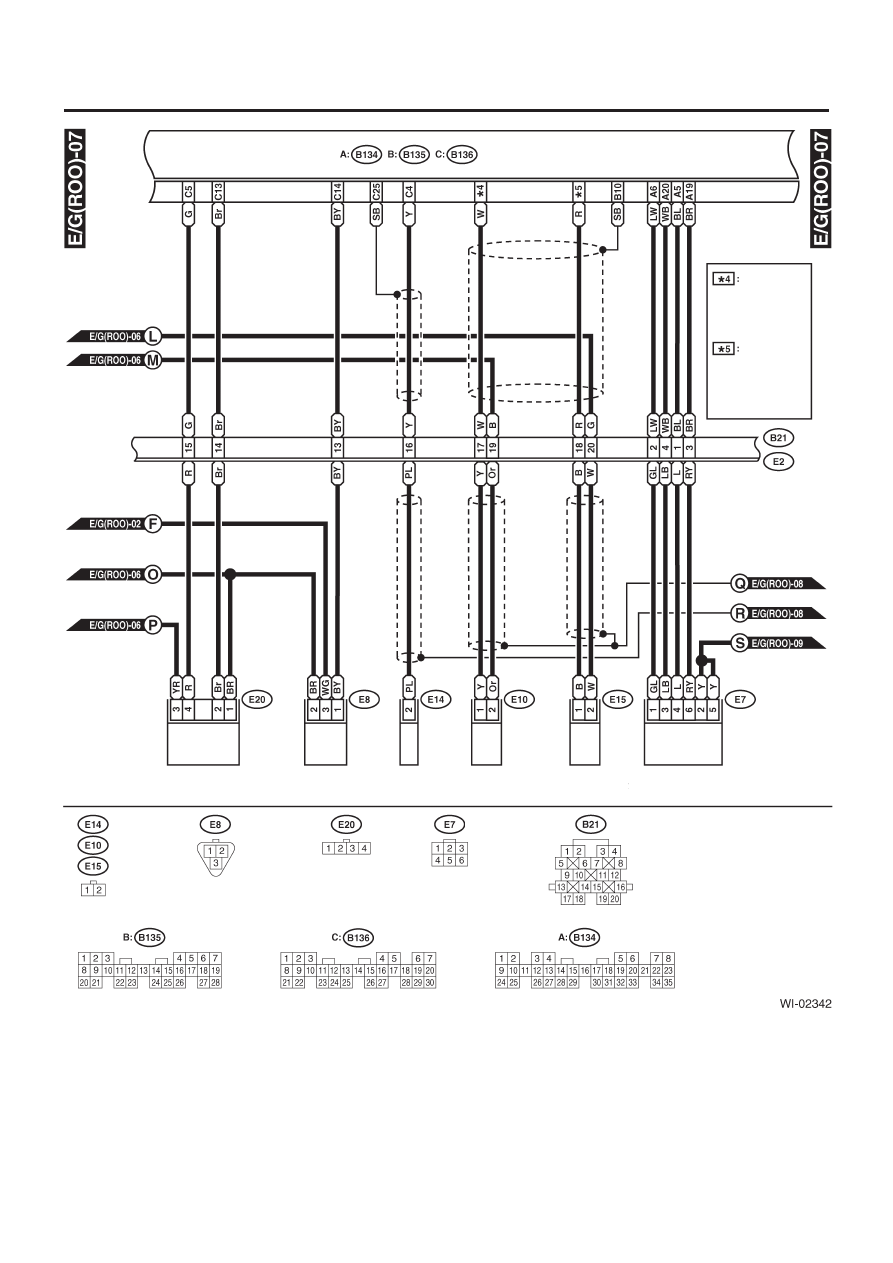

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-148

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Система с им-
мобилайзером:
B2
Система без
иммобилайзе-
ра: B1

Система с им-
мобилайзером:
B1
Система без
иммобилайзе-
ра: B2

Датчик давления

и датчик температуры

входящего воздуха

Датчик температуры

охладителя двигателя

и термометр

Датчик

детонации

Датчик положения

коленвала

Датчик положения

распредвала

Соленоидный клапан

управления воздухом

холостого хода

Светло-серый

Светло-серый

Светло-серый

Черный

Черный

Черный

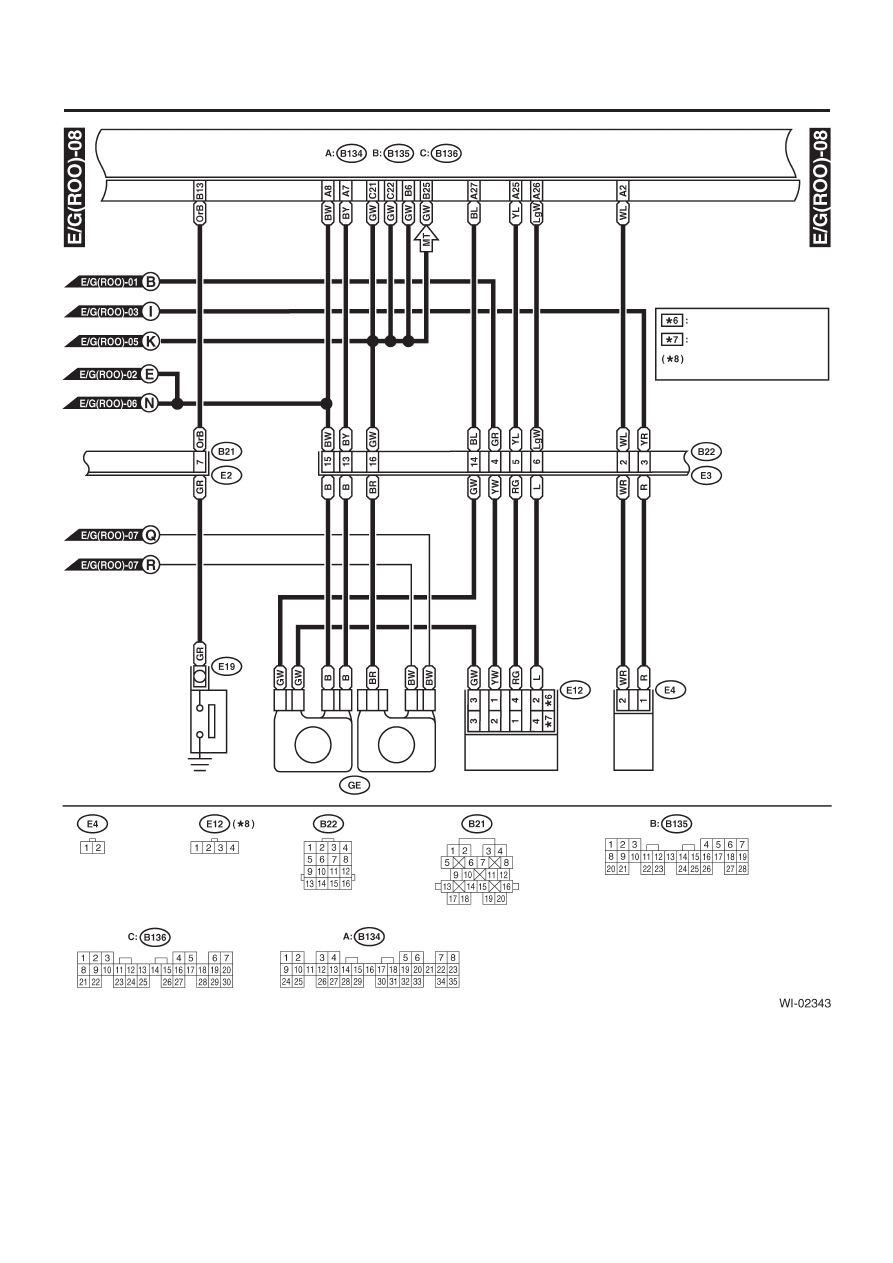

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-149

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Модель 1.6 L

Кроме модели 1.6 L

1.6 L   : серый
Кроме 1.6 L : темно-серый

Переключатель давления

масла усилителя руля

Катушка зажигания

и зажигатель

Соленоидный клапан

управления

продувкой

Синий

Коричневый

Светло-серый

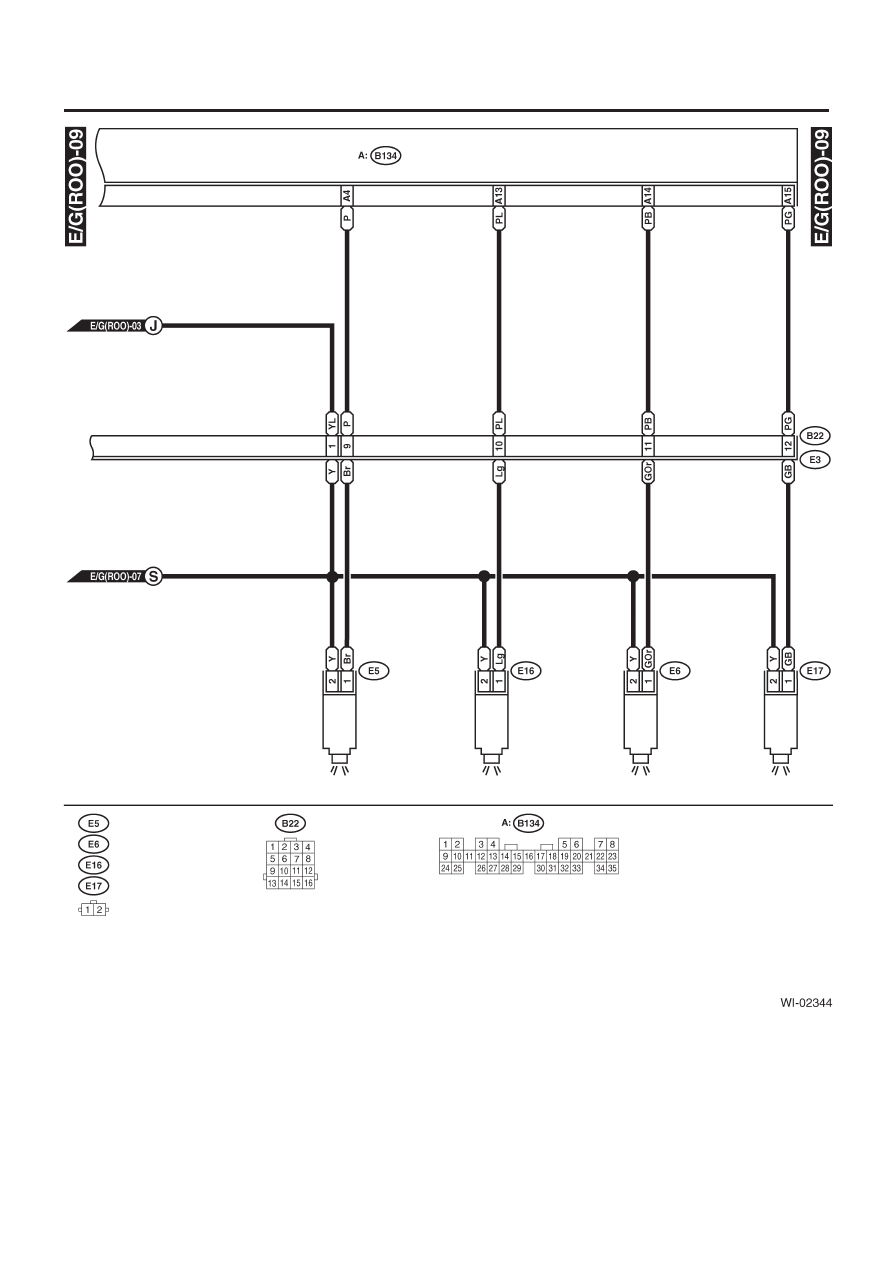

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-150

СИСТЕМА ПРОВОДКИ

Модуль управления двигателем

Топливный

инжектор № 1

Топливный

инжектор № 2

Топливный

инжектор № 3

Топливный

инжектор № 4

Светло-серый

Светло-серый

Светло-серый

Светло-серый

Коричневый
