СИСТЕМА ЗАРЯДКИ

WI-87

СИСТЕМА ПРОВОДКИ

10. Система зарядки

A: ДИАГРАММА ПРОВОДКИ

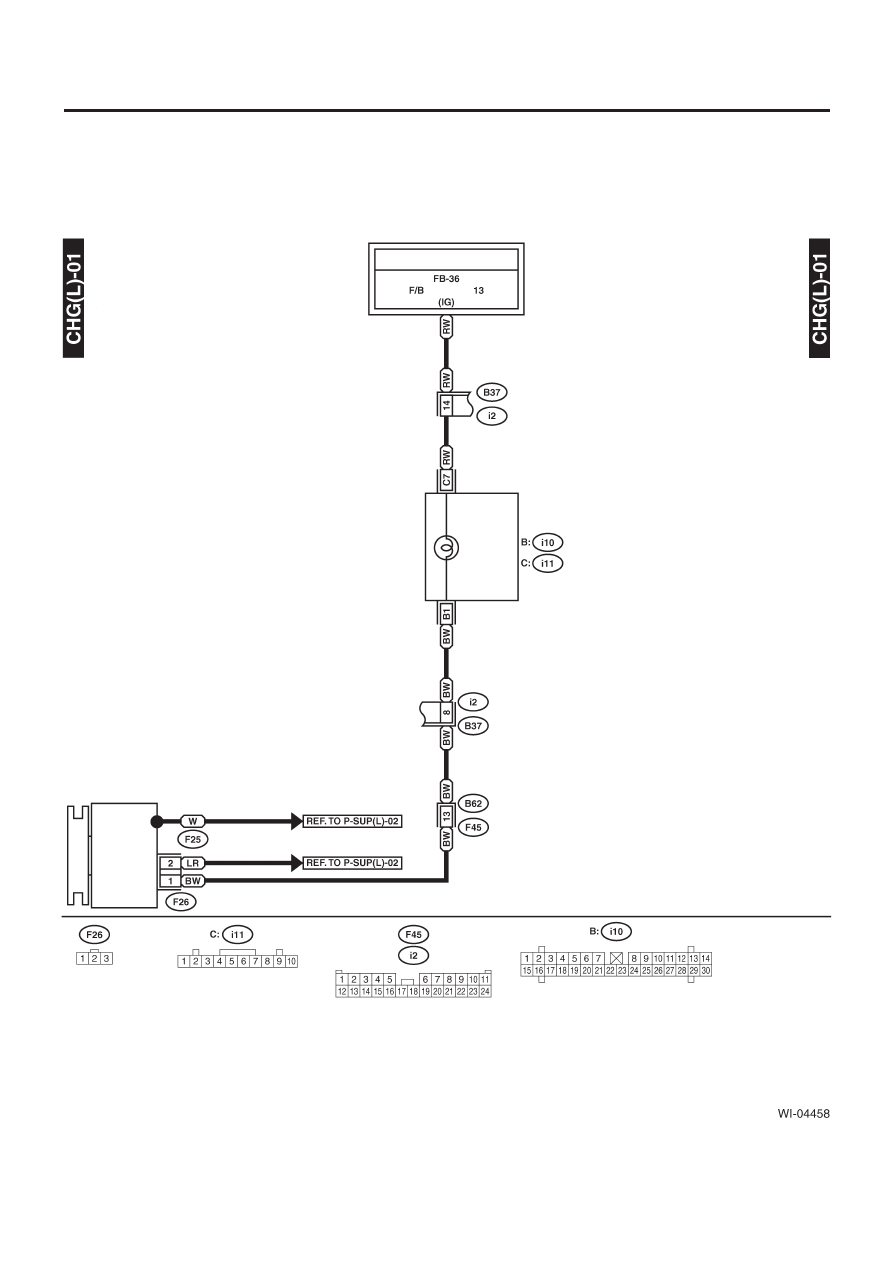

1.  МОДЕЛЬ LHD

К питанию

Предохр. №

Предупреж-
дающий
световой
сигнал
зарядки

Комбинационный прибор

Генератор

Зеленый

Зеленый

Зеленый

СИСТЕМА ЗАРЯДКИ

WI-88

СИСТЕМА ПРОВОДКИ

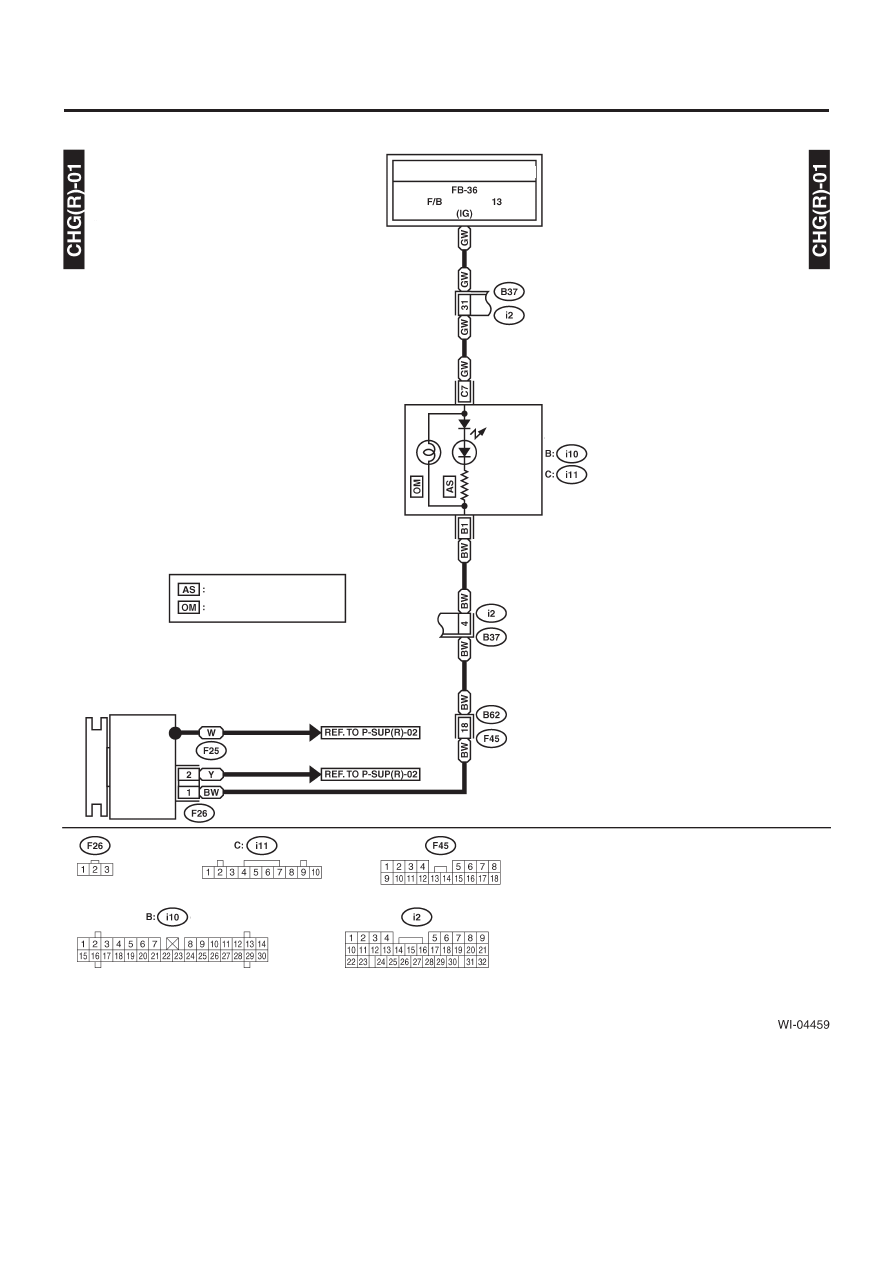

2.  МОДЕЛЬ RHD

К питанию

Предохр. №

Предупреж-
дающий
световой
сигнал
зарядки

Комбинационный прибор

Генератор

Зеленый

Зеленый

Зеленый

Для австралийской модели STI

Другие модели

КОМБИНАЦИОННЫЙ ПРИБОР

WI-89

СИСТЕМА ПРОВОДКИ

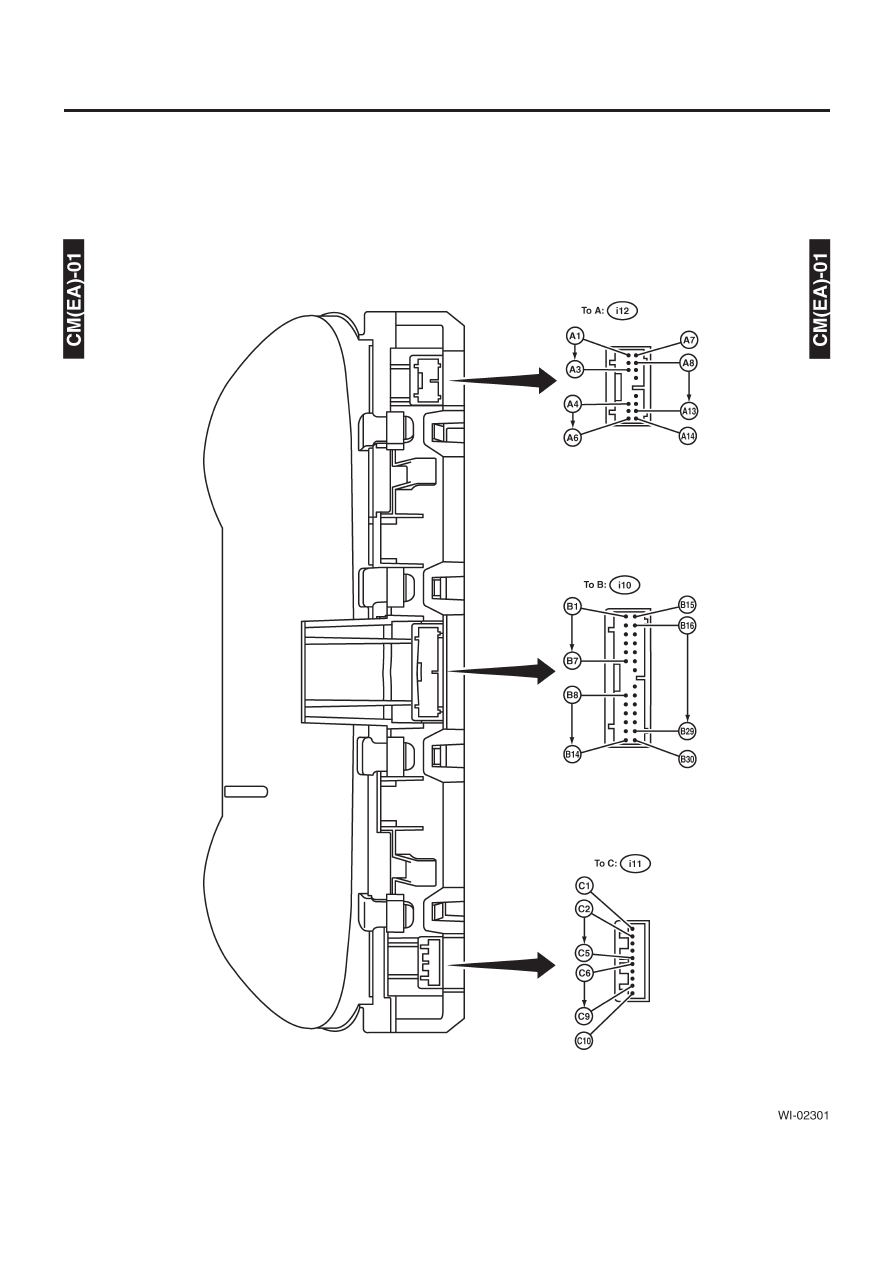

11. Комбинационный прибор

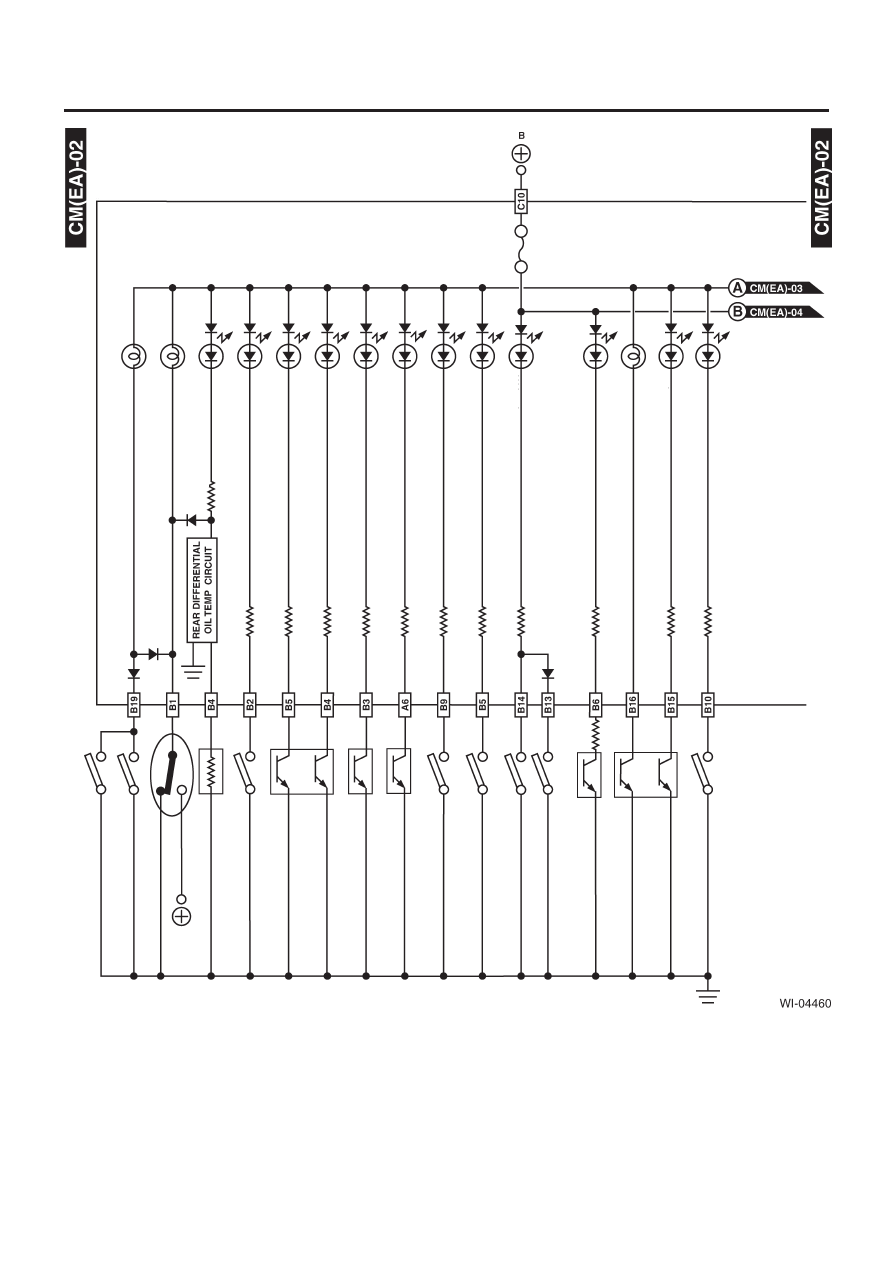

A: ДИАГРАММА ПРОВОДКИ

1.  КРОМЕ АВСТРАЛИЙСКОЙ МОДЕЛИ STi

Зеленый

Зеленый

Зеленый

КОМБИНАЦИОННЫЙ ПРИБОР

WI-90

СИСТЕМА ПРОВОДКИ

Предупрежд световой сигнал стояночного тормоза/

тормозной жидкости

Предупрежд световой сигнал

зарядки

Предупрежд световой

сигнал темп масла заднего

дифференциала

Предупрежд световой сигнал давления масла

Предупрежд световой сигнал температуры масла А

Т

Переключатель стояночного тормоза

Генератор

Переключатель давления масла

Модуль управления трансмиссией

Модуль управления ABS

Модуль управления двигателем

Переключатель ремней безопасности

Перключатель двери

Модуль управления иммобилайзером

Модуль управления трансмиссией

Переключатель A

W

D-LO

Предупреждающий переключатель уровня

бачка разбрызгивания воды интеркулера

Предупреждающий переключатель

уровня тормозной жидкости

Датчик темп масла

заднего дифференциала

Предупрежд световой сигнал A

W

D

Предупрежд световой сигнал ABS

Световой индикатор неполадки

Предупрежд световой сигнал ремней безопасности

Предупрежд световой сигнал двери

Световой индикатор иммобилайзера

Контрольная лампочка POWER

Контрольная лампочка SNOW HOLD

Световой индикатор A

W

D-LO

Предупрежд световой сигнал уровня бачка

разбрызгивания воды интеркулера
