Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 46

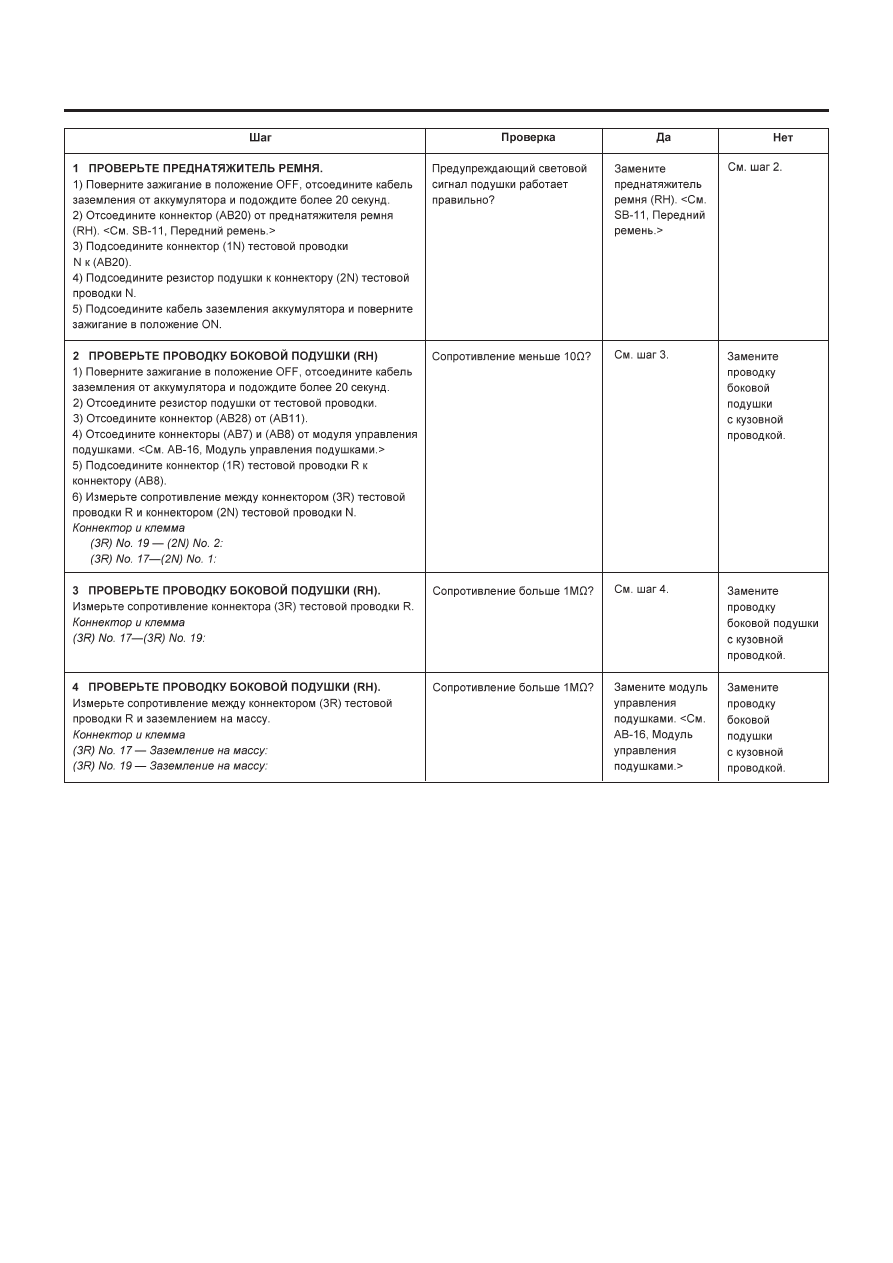

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)
AB(diag)-71
СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)
U: DTC 61
ДИАГНОЗ:
• Цепь преднатяжителя ремня (RH) открыта, замкнута или замкнута на землю.
• Неисправен модуль управления подушками.
• Неисправен преднатяжитель.
• Неисправна проводка преднатяжителя.
ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• Перед заменой модуля подушки безопасности, повортного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините какждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке проводки боковых подушек безопасности отсоедините коннектор модуля боковой подушки безопасно-
сти и коннектор предварительного натяджителя ремня в целях безопасности.
ДИАГРАММА ПРОВОДКИ:
Модуль управления
подушками
Правый предварительный натяжитель
