ОБЩЕЕ ОПИСАНИЕ

AB(diag)-7

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

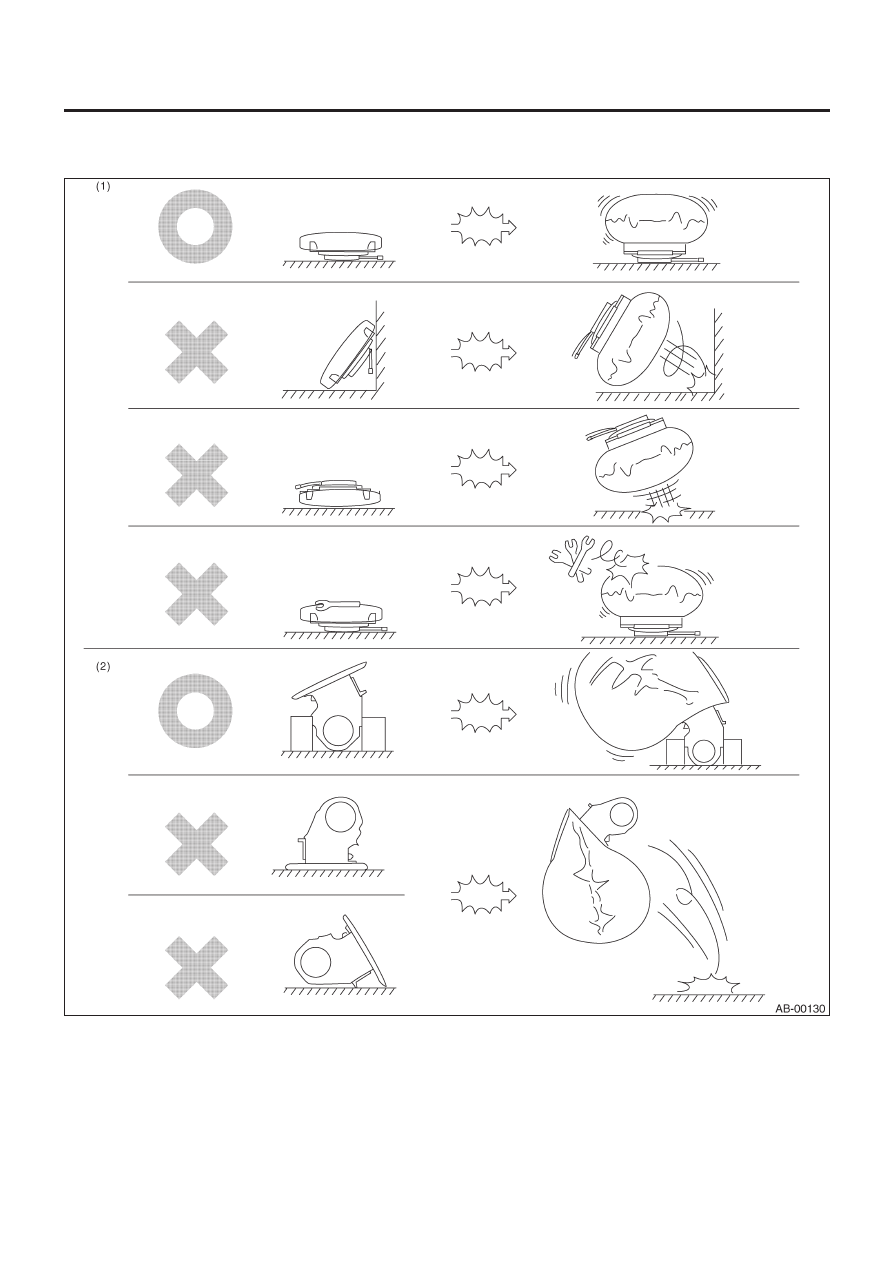

• При хранении снятого модуля системы подушек безопасности нельзя класть на него любые предметы или составлять модули
штабелем друг на друга. Если система подушек надуется воздухом по какой-либо причине, когда она поставлена подушкой вниз
или под любой предмет, может случиться серьезная авария.

(1)  Модуль подушки безопасности водителя
(2)  Модуль подушки безопасности пассажира

ОБЩЕЕ ОПИСАНИЕ

AB(diag)-8

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

B:  ОСМОТР

Перед диагностикой проверьте следующие пункты, которые могут относиться к проблемам с двигателем:

1.  АККУМУЛЯТОР

Измерьте напряжение аккумулятора и удельную плотность электролита.

Стандартное напряжение: 12 В
Удельная плотность: Выше 1.260

C:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

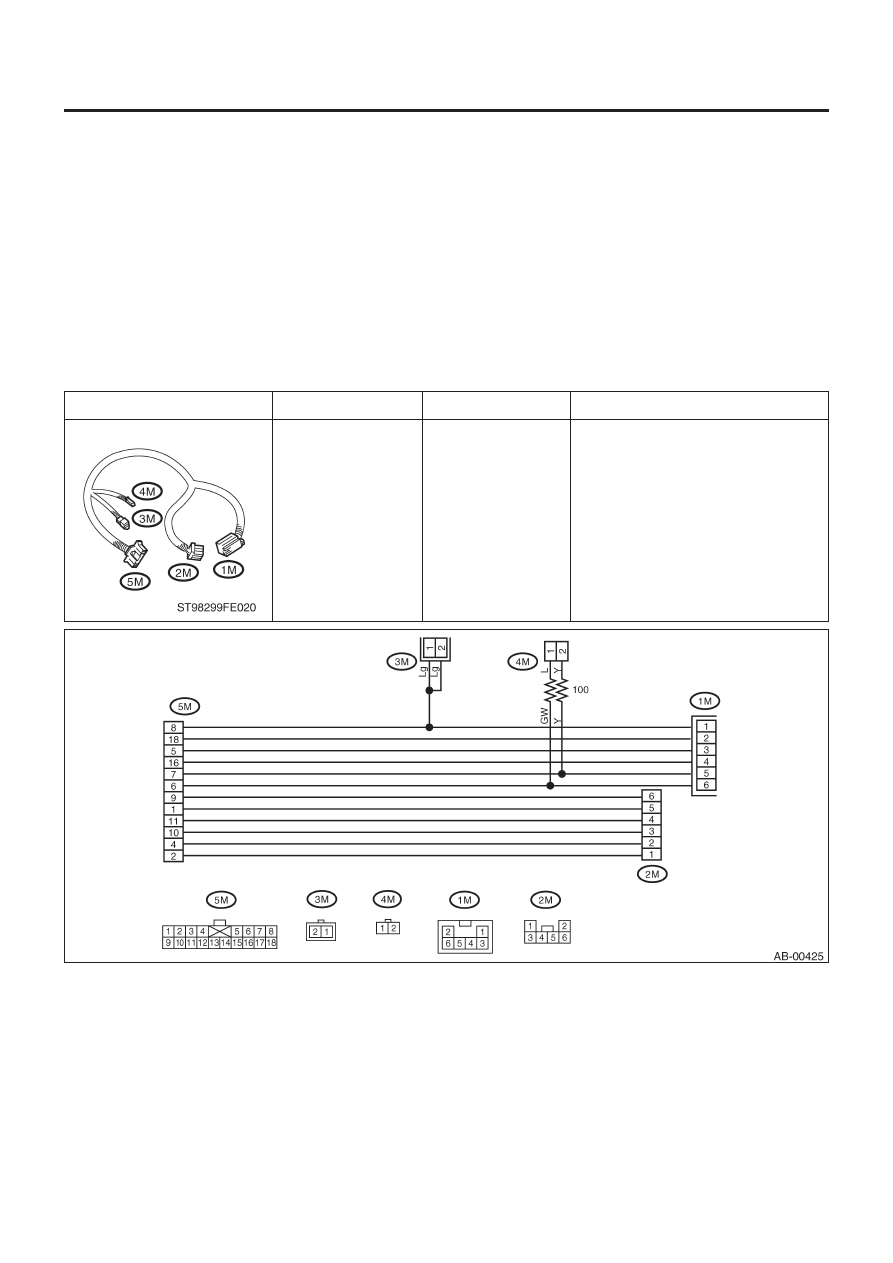

• ТЕСТОВАЯ ПРОВОДКА M

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

98299FE020

ТЕСТОВАЯ
ПРОВОДКА M

• Используется при измерении
напряжения и сопротивления системы
подушек безопасности.
• Используется с тестовой проводкой T
(98299SA060).

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

AB(diag)-9

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

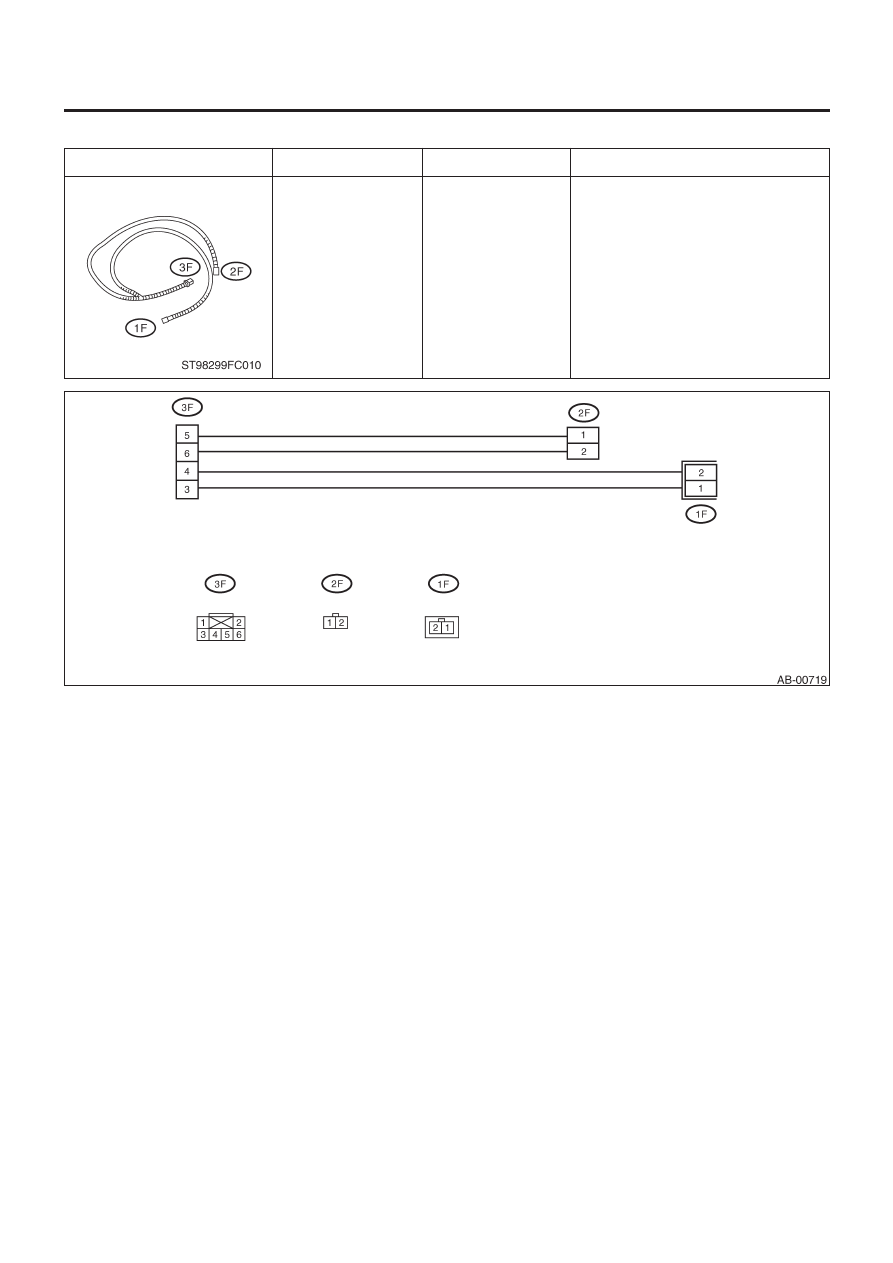

• ТЕСТОВАЯ ПРОВОДКА F

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

98299FC010

ТЕСТОВАЯ
ПРОВОДКА F

Используется при измерении напряжения
и сопротивления проводки системы
подушек безопасности.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

AB(diag)-10

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

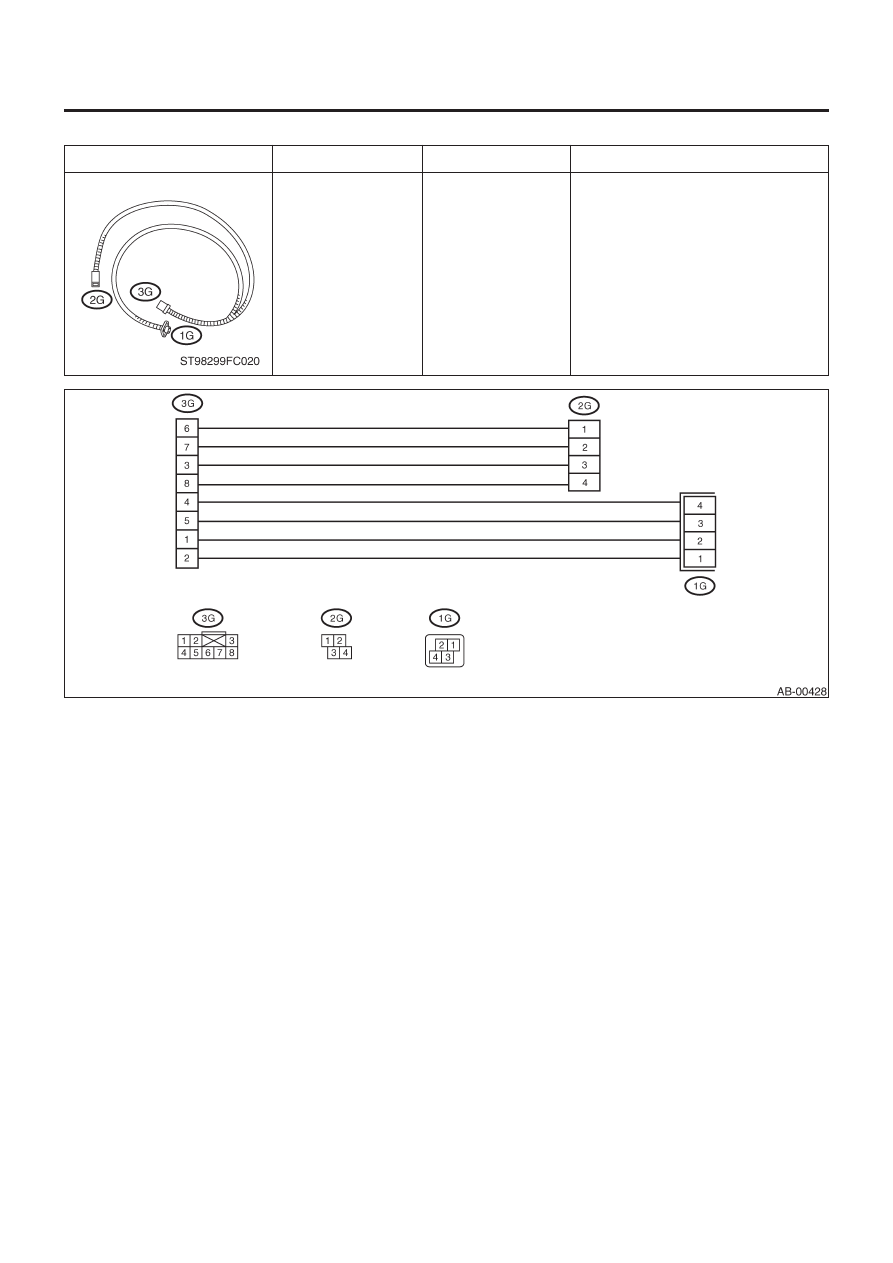

• ТЕСТОВАЯ ПРОВОДКА G

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

98299FC020

ТЕСТОВАЯ
ПРОВОДКА G

Используется при измерении напряжения
и сопротивления датчика боковой
подушки безопасности.

ОПИСАНИЕ

ПОМЕТКИ
