ДИАГНОСТИЧЕСКАЯ ТАБЛИЦА ДЛЯ САМОДИАГНОСТИКИ

AC(diag)-11

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

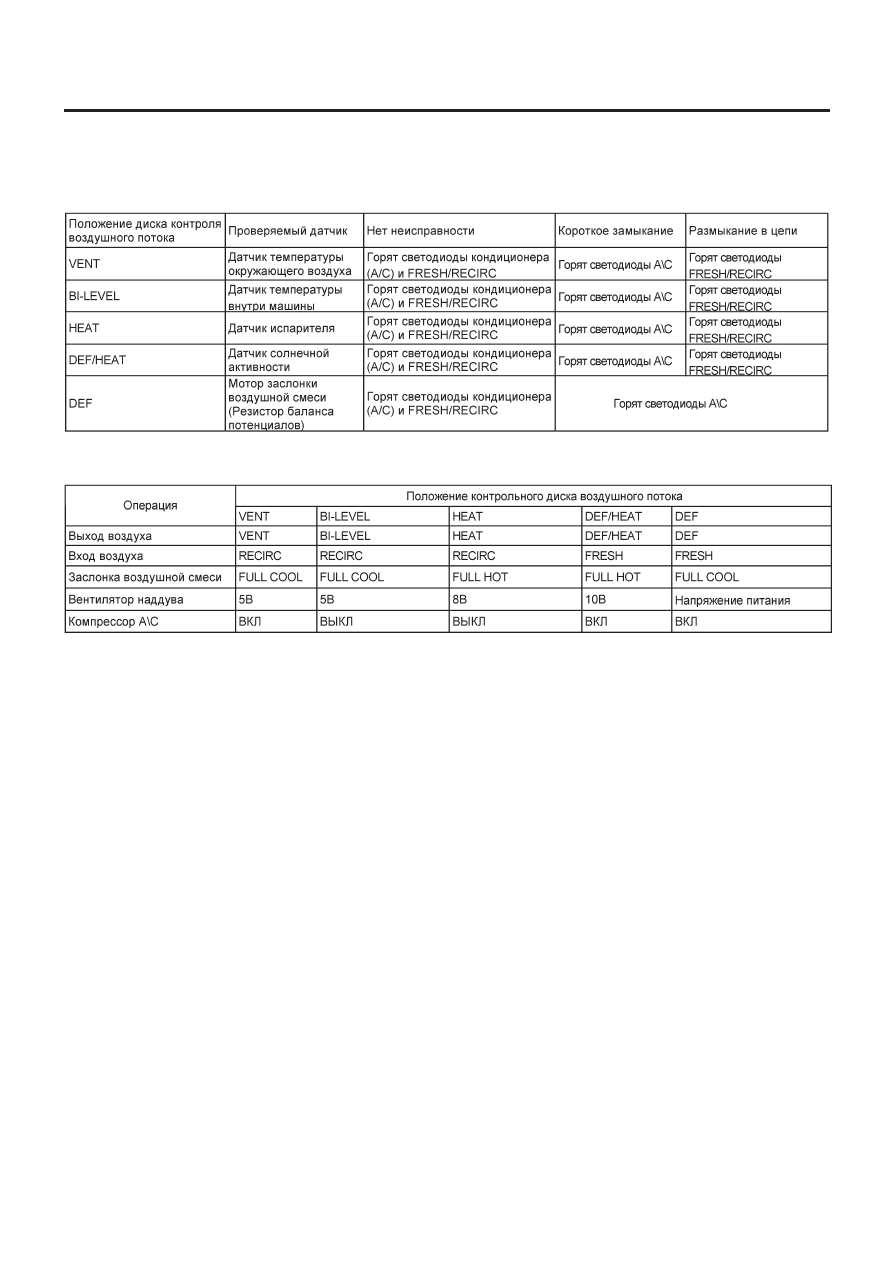

1. ТАБЛИЦА ПРОВЕРКИ ДАТЧИКОВ

ПРИМЕЧАНИЕ:
Если осуществлять проверку датчика солнейчной активности в помещении или в тени, можно ошибочно определить наличие раз-
мыкания в цепи. Поэтому датчик солнечной активности следует проверять в таком месте, где солнечный свет падает на автомобиль.

2. ТАБЛИЦА РАБОЧИХ РЕЖИМОВ

ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

AC(diag)-12

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

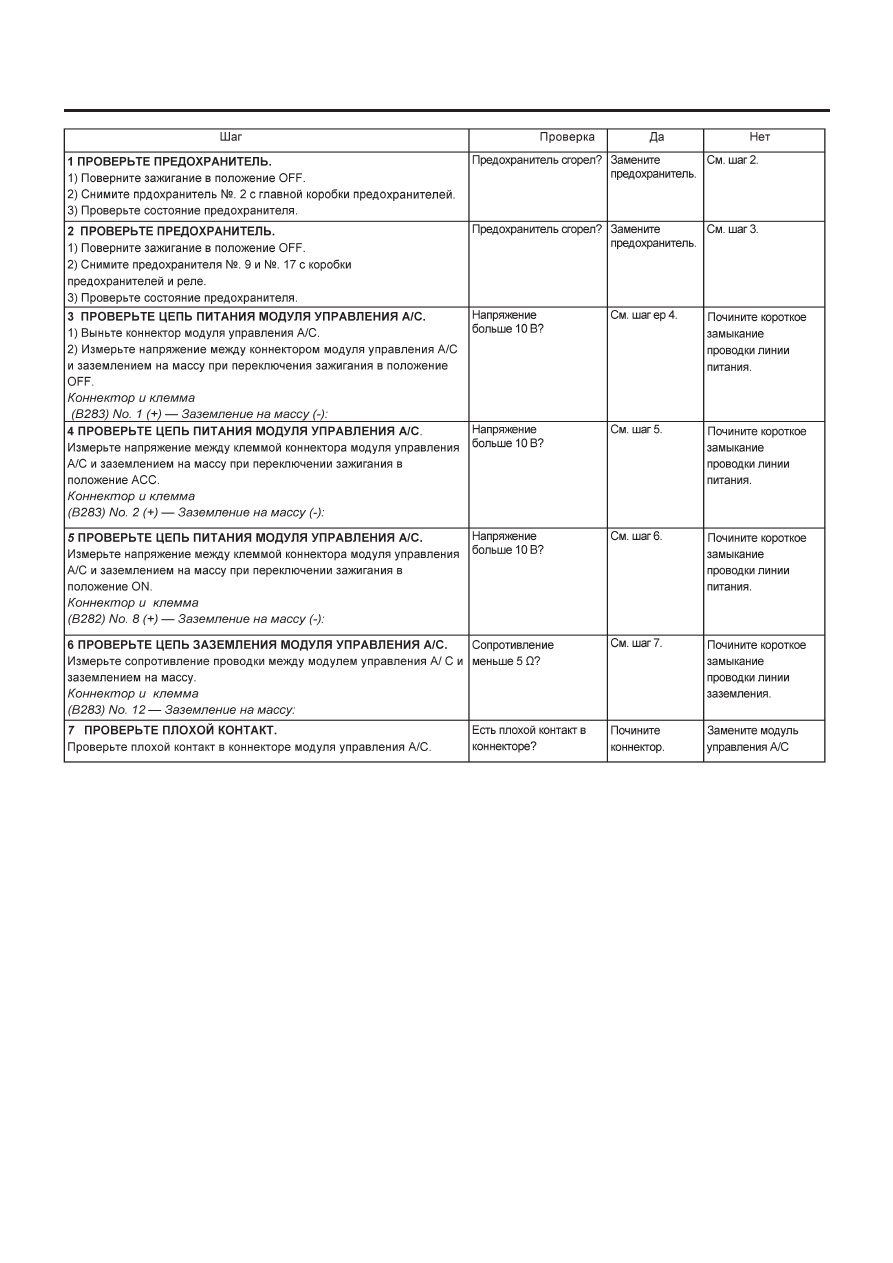

6. Диагностика неполадок системы A/C

A: СИСТЕМЫ A/C И/ИЛИ САМОДИАГНОСТИКИ НЕ РАБОТАЮТ

СИМПТОМ НЕПОЛАДКИ:
• Дисплей не показывает «установочную» температуру, коммутационные светодиоды неисправны, переключатели не работают.
• Система самодиагностики не работает.

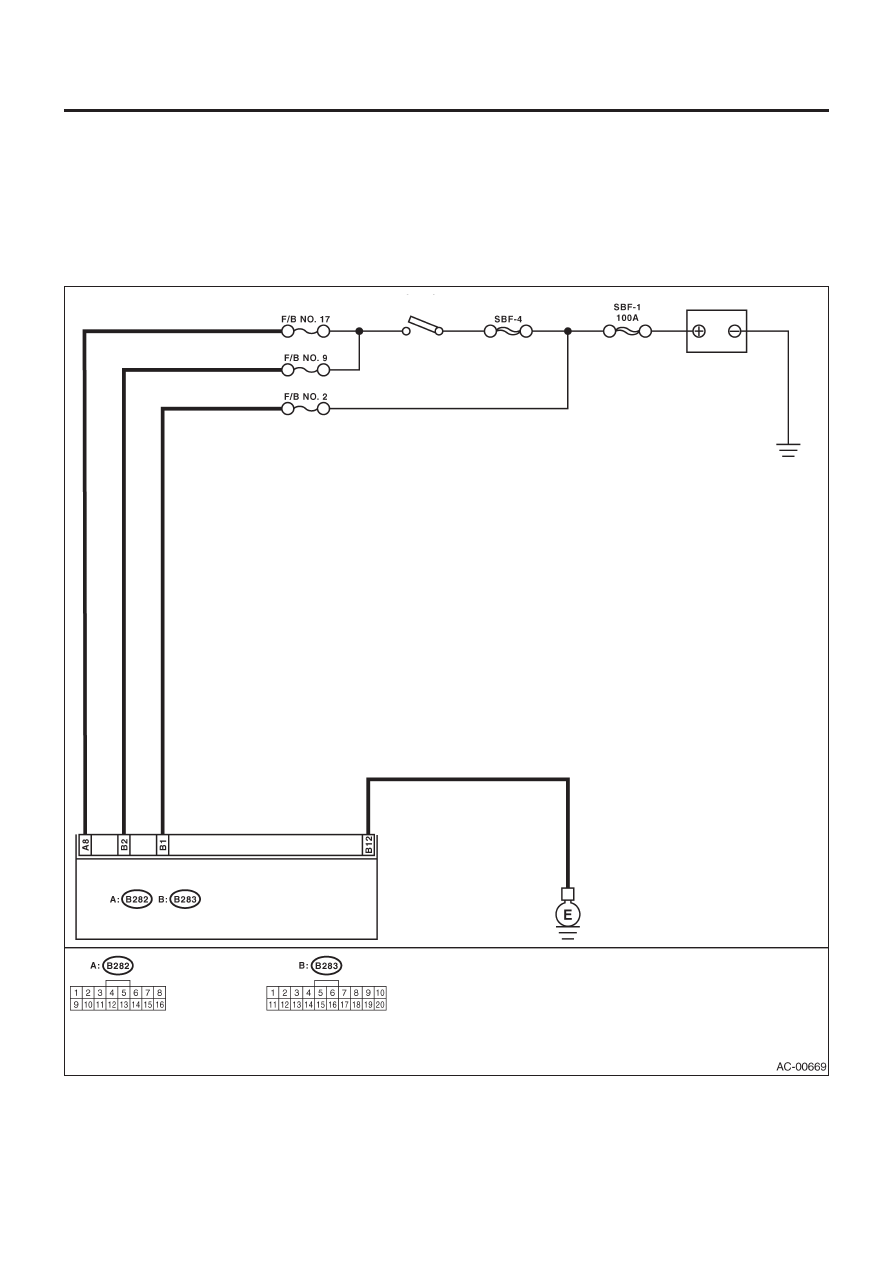

ДИАГРАММА ПРОВОДКИ:

Переключатель зажигания

Модуль управления
автоматическим А/С

Аккумулятор

ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

AC(diag)-13

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК СИСТЕМЫ A/C

AC(diag)-14

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА) (ДИАГНОСТИКА)

B:  НЕ ВРАЩАЕТСЯ МОТОР НАДДУВА

СИМПТОМ НЕПОЛАДКИ:
• Мотор наддува не вращается.
• Мотор наддува не вращается в положении "HI".

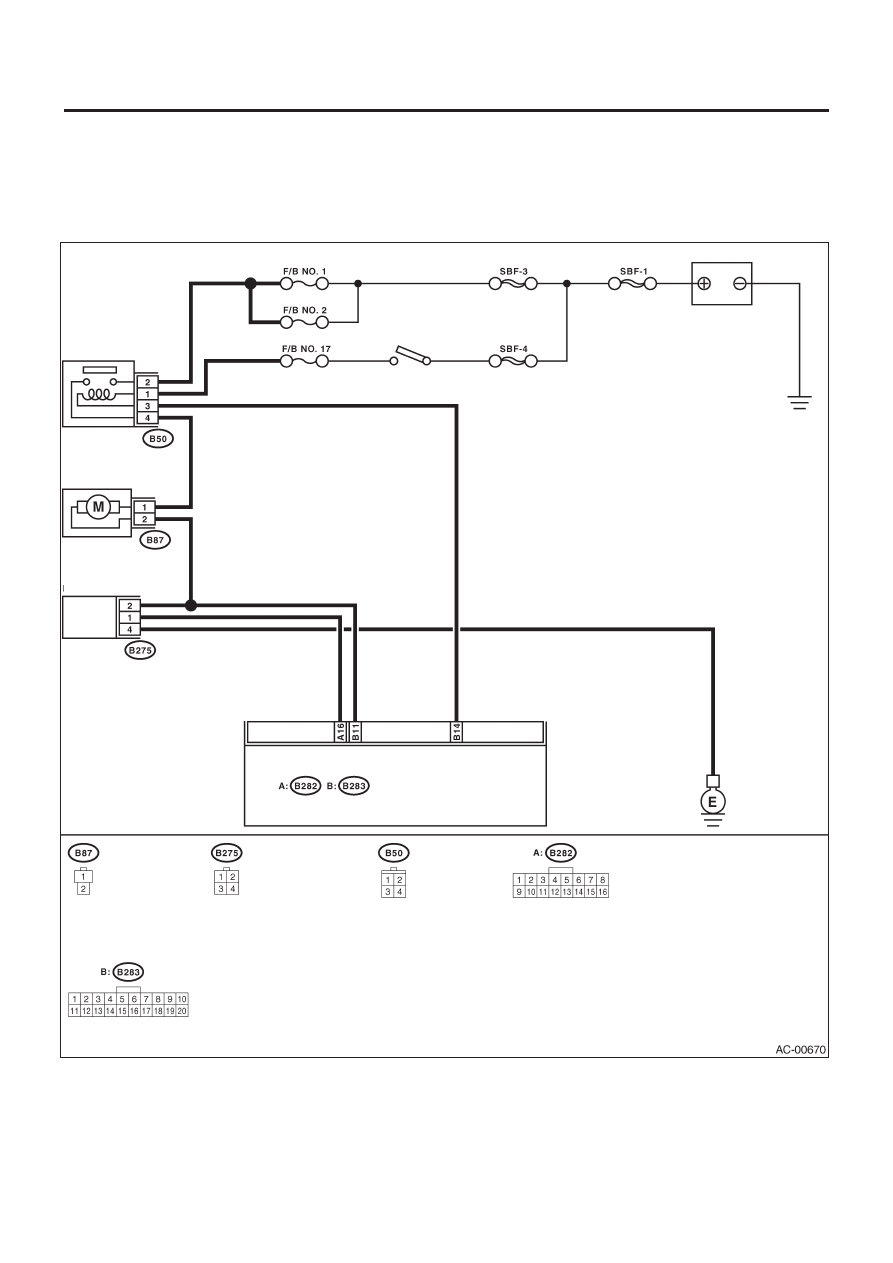

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Реле мотора
наддува

Аккумулятор

Мотор наддува

Контрольный
усилитель
вентилятора

Модуль управления
автоматическим А/С
