РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-51

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

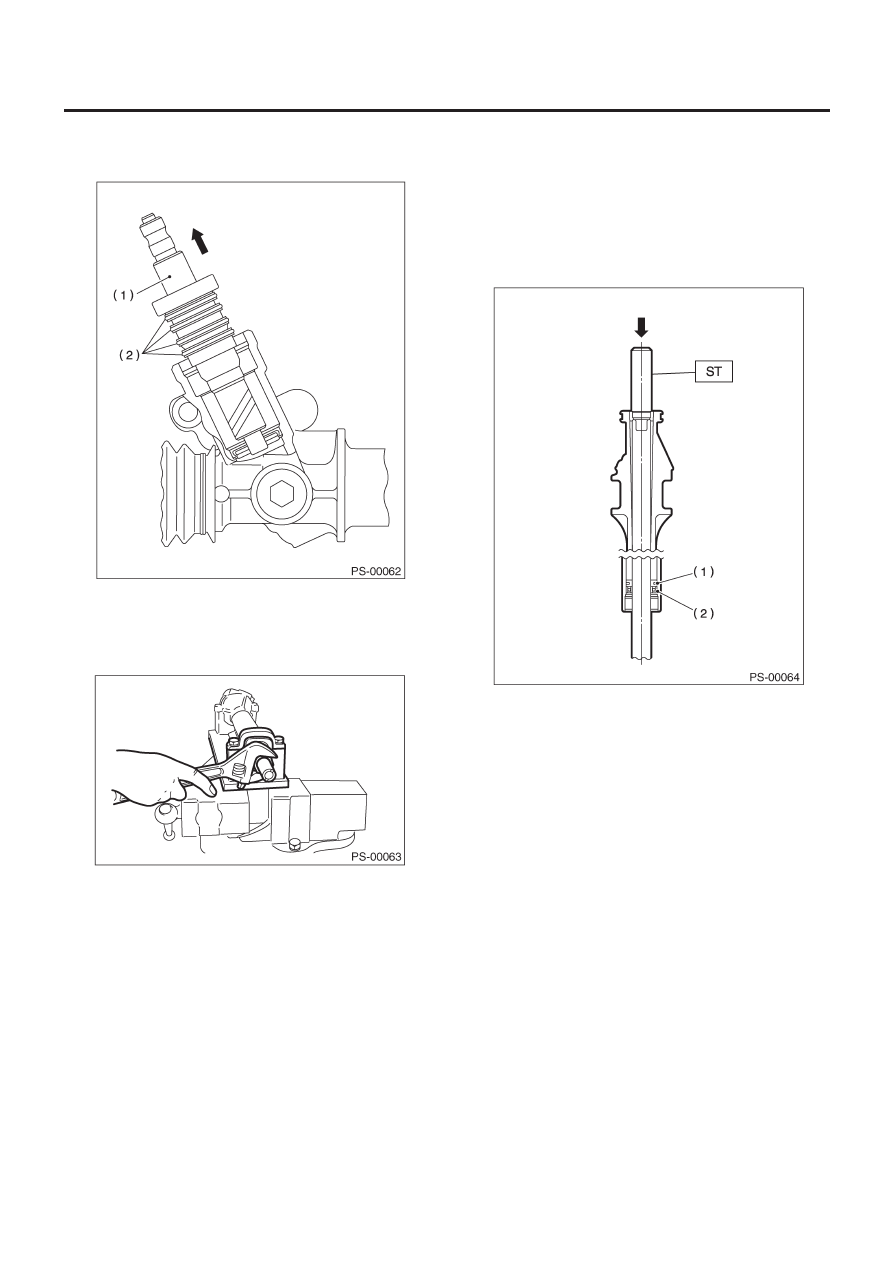

12) Снимите устройство клапана, следя за тем, чтобы не по-
царапать уплотнительного кольцо и внутреннюю поверхность
кожуха клапана.

(1) Устройство

клапана

(2) Уплотнительное

кольцо

13) Снимите держатель с помощью ключа (шириной 32 мм
(1.26 in) между плоскостями) или разводного ключа.

14) Установите ST на рейку со стороны клапана и выпрессуй-
те сальник внешней стороны, следя за тем, чтобы рейка не
касалась внутренней поверхности рулевого корпуса.

ST

34099FA030

УСТАНОВЩИК И СЪЕМНИК

ПРИМЕЧАНИЕ:
Заблокируйте трубчатое соединение рулевого корпуса, что-
бы жидкость не вытекала.

(1) Поршень

рейки

(2)  Сальник внешней стороны

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-52

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

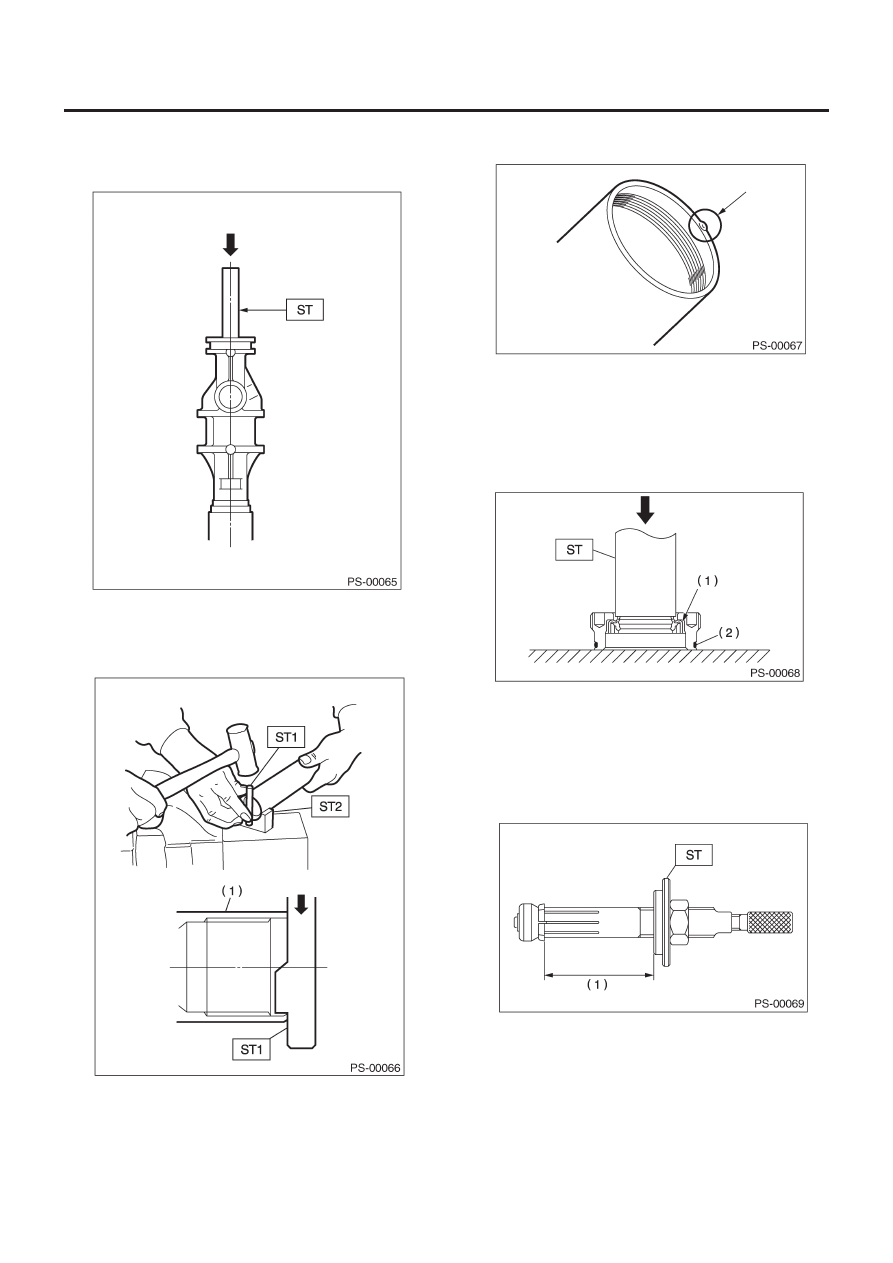

15) Вставьте ST со стороны клапана и выпрессуйте резерв-
ное кольцо и сальник.

ST

927580000

СЪЕМНИК

16) С помощью ST1 и ST2 почините зажитые участки цилиндра.

ST1

34099FA080

КЕРНЕР

ST2

34099FA070

БАЗА

(1)    Cylinder

17) Если край цилиндра деформирован выпуклым образом,
починит его с помощью масляного камня.

18) Снимите сальник с заглушки с помощью ST и пресса.

ST

34199AE100

СЪЕМНИК САЛЬНИКА
ЗАГЛУШКИ

ПРИМЕЧАНИЕ:
Не применяйте усилие на поверхность края заглушки.

(1) Сальник
(2) Кольцевой

уплотнитель

19) Установите ST на размер вытягивания.

ST

34199AE120

СЪЕМНИК
САЛЬНИКА
РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ

(1)    70 мм (2.76 in)

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-53

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

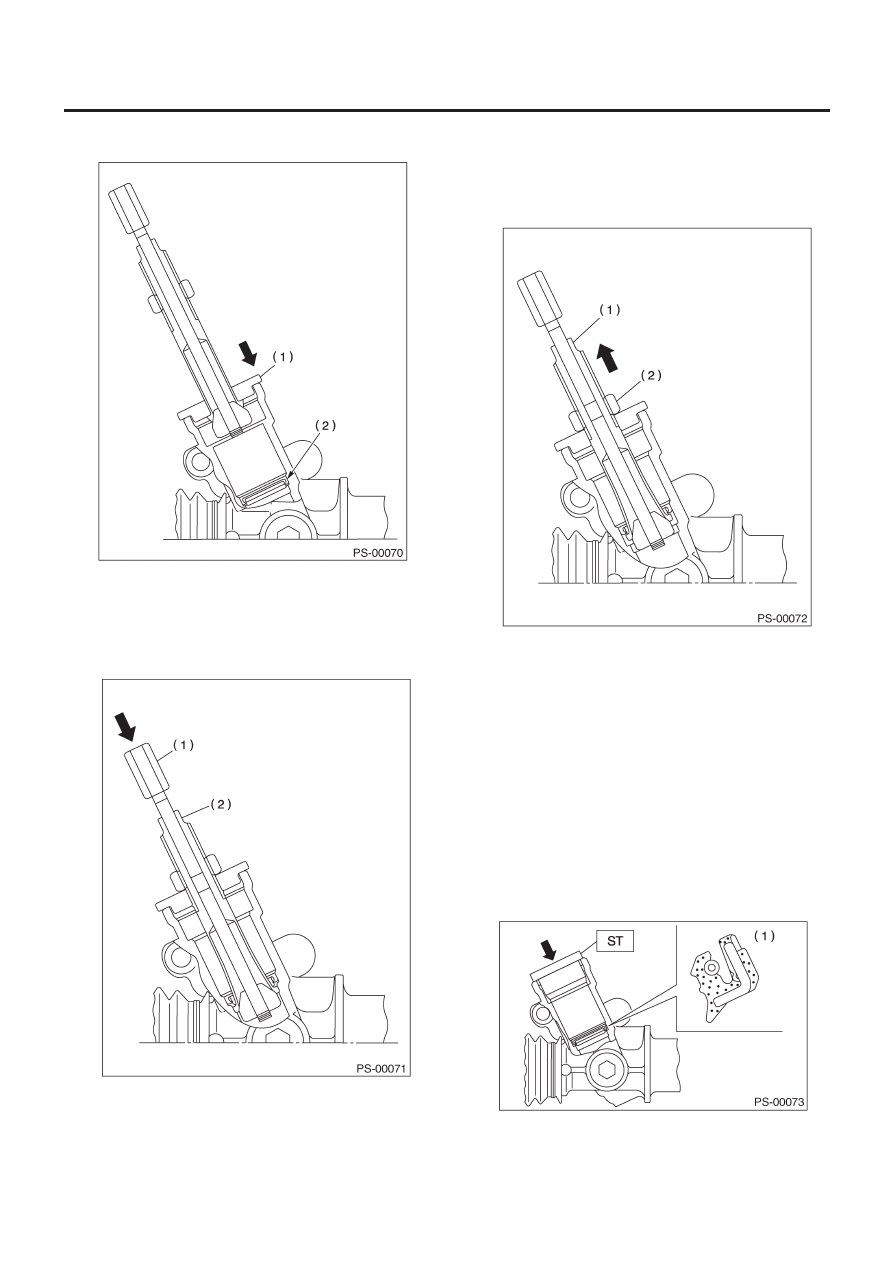

20) Установите ограничитель на распределительную  коробку
и вставьте кончик ST в распределительную коробку.

(1) Ограничитель
(2) Сальник

21) Посредством фиксации ширины двух поверхностей, за-
прессуйте посредством вращения штанги и прикрепите к
сальнику.

(1) Штанга
(2)  Ширина двух поверхностей

22) Фиксируя ширину двух поверхностей, вытяните сальник
посредством вращения гайки.

ОСТОРОЖНО:
Следите за тем, чтобы не поцарапать внутреннюю по-
верхность распределительной коробки.

(1)  Ширина двух поверхностей
(2) Гайка

D: СБОРКА

1) Нанесите слой смазки на внутреннюю и внешнюю части но-
вого сальника.

Указанная рулевая смазка:

VALIANT GREASE M2 (№. 003608001)

2) Проверьте направление сальника и установочное положе-
ние. С помощью ST и пресса запрессуйте сальник в распре-
делительную коробку.

ST

34199AE130

УСТАНОВЩИК
САЛЬНИКА
РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ

(1)    Сальник

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-54

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

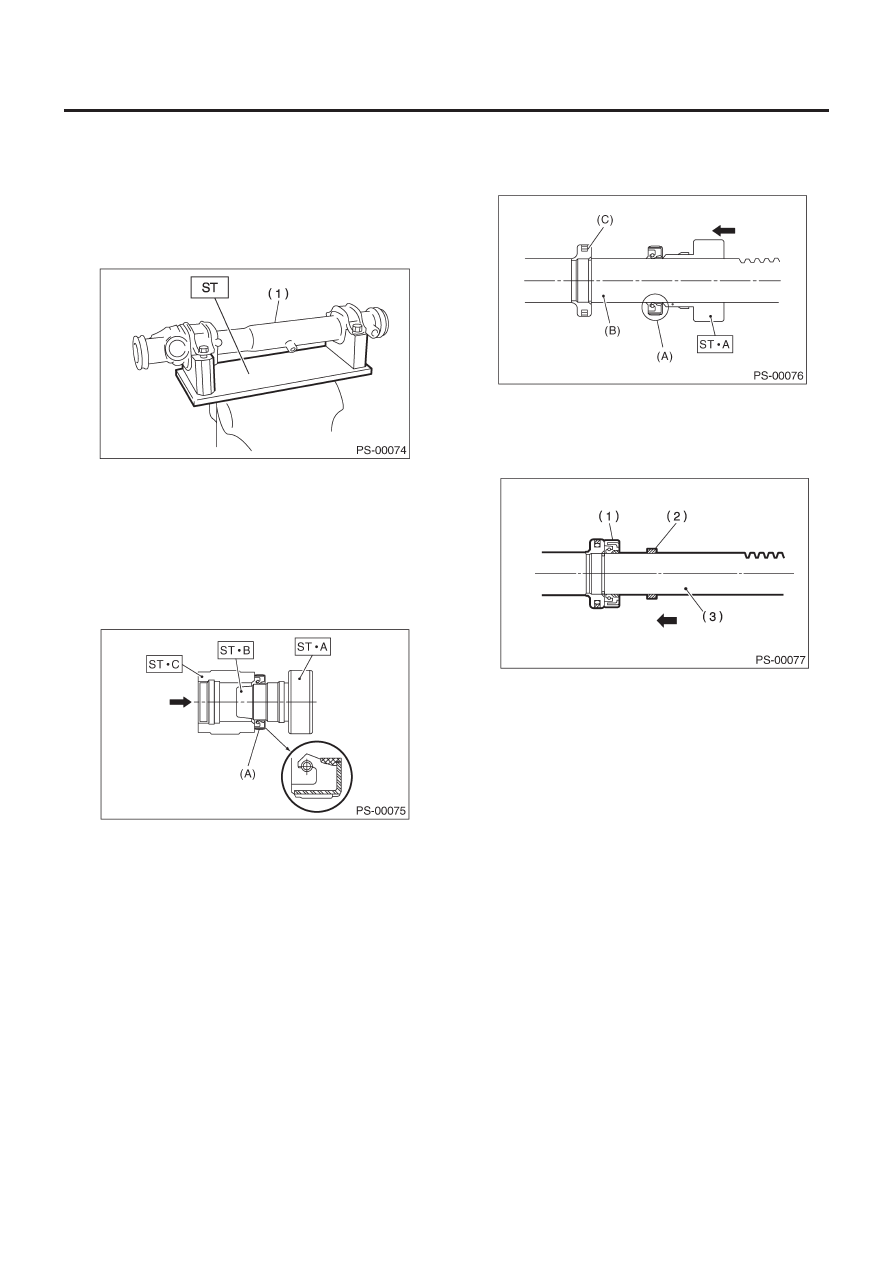

3) Прикрепите рулевой корпус к ST как показано на рисунке.
Нанесите слой смазки на игольчатый подшипник.

ST

926200000

СТЕНД

ОСТРООЖНО:
Убедитесь в том, что игольчатый подшипник не имеет
дефектов. В случае наличия таковых замените рулевой
корпус на новый.

(1)    Рулевой корпус

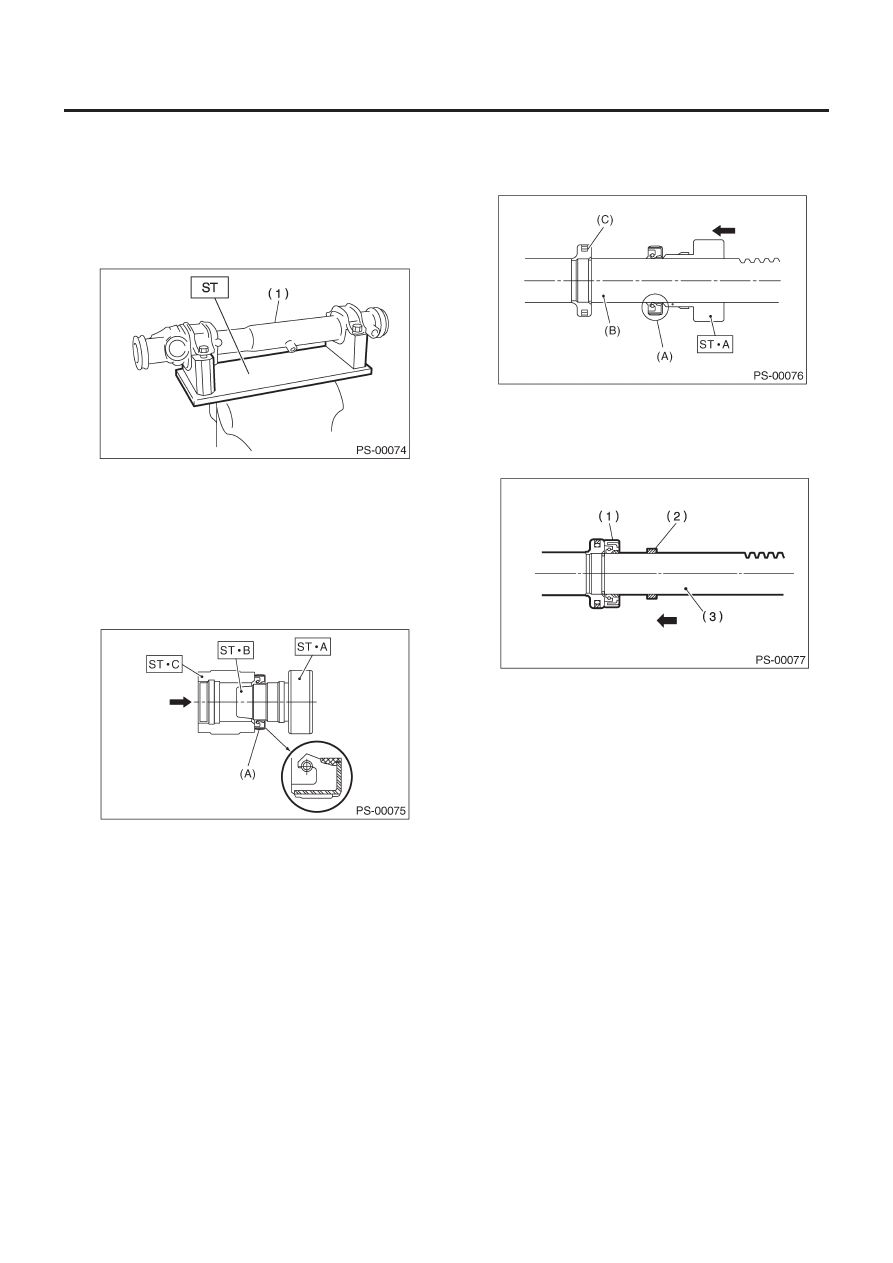

4) С помощью ST-B и ST-C прикрепите сальник к ST-A.

ST

927490000

УСТАНОВЩИК A, B, C

ПРИМЕЧАНИЕ:
Сальник должен смотреть в направлении, указанном на ри-
сунке.

(A)    Сальник

5) Вставьте ST-A, вместе с собранным сальником, через рей-
ку на стороне шестерни. Снимите сальник с ST-A рядом с
поршнем, а затем снимите ST-A с рейки.

(A) Сальник
(B) Рейка
(C) Поршень

6) Установите резервную шайбу со стороны шестерни рейки.

(1) Сальник
(2) Резервная

шайба

(3) Рейка
