ПЕДАЛЬ ТОРМОЗА

BR-69

ТОРМОЗА

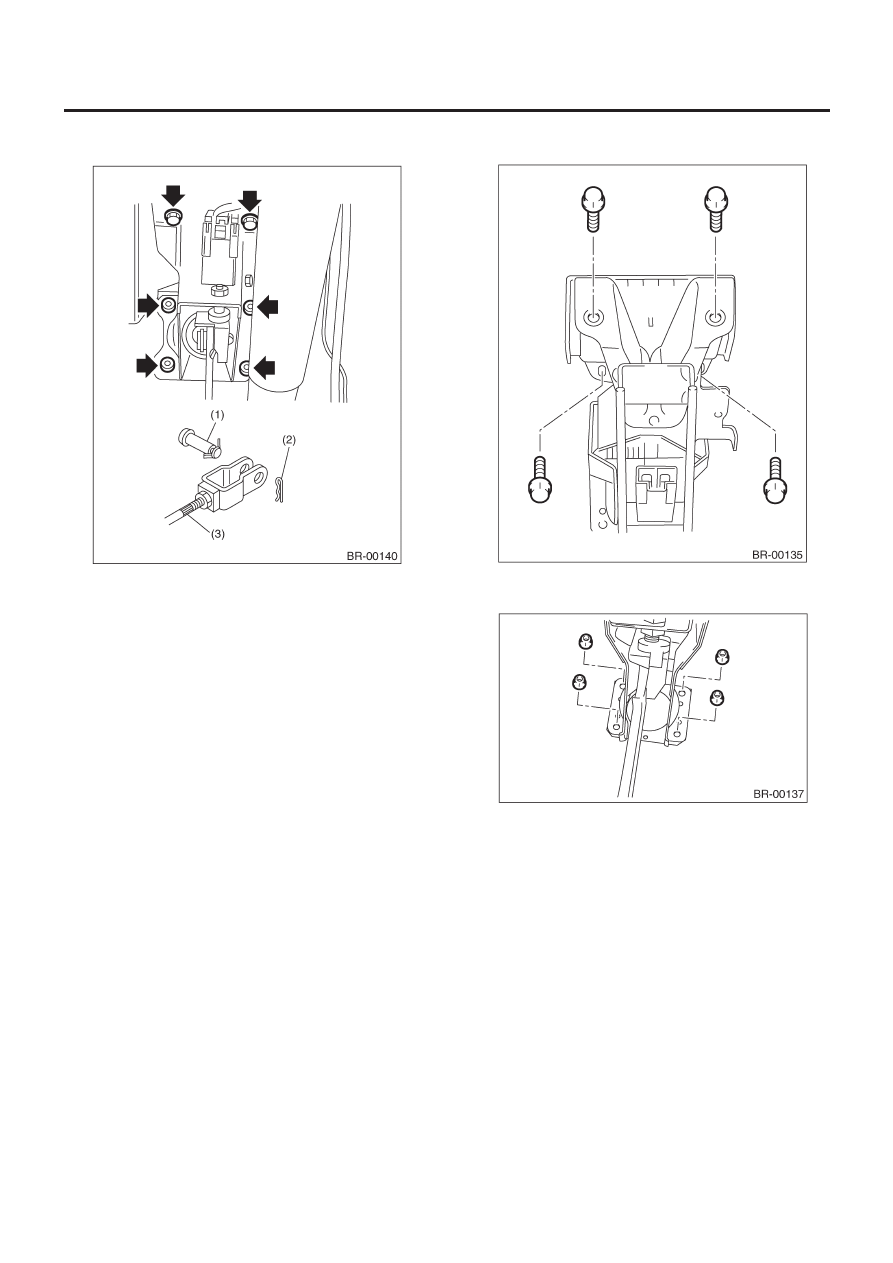

4) Снимите четыре болта и четыре гайки, крепящие педаль
тормоза к педали.

(1) Штифт
(2) Обжимочный

фиксатор

(3) Рабочий

шток

5.  МОДЕЛЬ RHD AT

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите нижнюю крышку панели инструментов.
3) Отсоедините коннекторы (переключателя стоп-сигналов и
т.д.) от кронштейна педали.
4) Снимите обжимочный фиксатор и штифт.

5) Снимите четыре болта, крепящие кронштейн педали тор-
моза (сзади).

6) Снимите гайки, крепящие кронштейн педали тормоза
(спереди).

7) Снимите педаль тормоза, не отгибая кронштейн.

6.  МОДЕЛЬ RHD MT

См. МОДЕЛЬ RHD AT. <См. BR-69, МОДЕЛЬ RHD AT, ДЕМОН-
ТАЖ, Педаль тормоза.>

B:  УСТАНОВКА

1) Установите в обратном порядке.

ОСТОРОЖНО:
• В случае повреждения зажима троса замените его на
новый
• Не забывайте закрывать внешний конец троса чехлом.
• Не перегибайте трос акселератора.
• Всегда используйте новые штифты.

2) Отрегулируйте педаль сцепления <См.CL-45, РЕГУЛИРОВ-
КА, Педаль сцепления.>

ПЕДАЛЬ ТОРМОЗА

BR-70

ТОРМОЗА

3) После установки проверьте педаль тормоза <См. BR-71,
ОСМОТР, Педаль тормоза.>

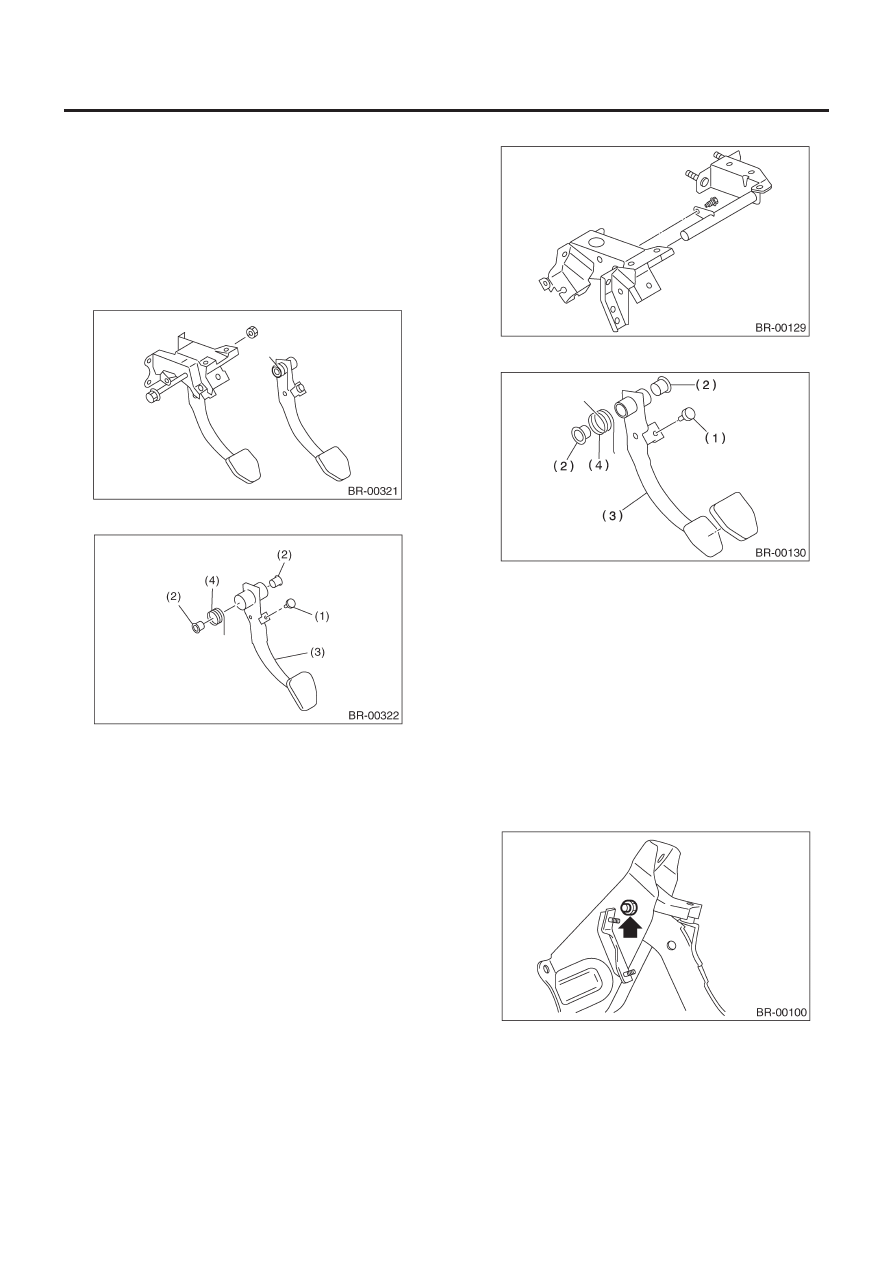

C:  РАЗБОРКА

1.  МОДЕЛЬ LHD 1.6 L MT

1) Снимите переключатель стоп-сигналов.
<См. BR-73, ДЕМОНТАЖ, Переключатель стоп-сигналов.>
2) Снимите гайку и вытягивайте болт, пока педаль тормоза не
снимется.

3) Снимите втулку, пружину и ограничитель.

(1) Ограничитель
(2) Втулка
(3) Педаль

тормоза

(4)  Пружина педали тормоза

4) Снимите накладку педали тормоза.

2.  МОДЕЛЬ LHD 2.0 L MT

1) Снимите переключатель стоп-сигналов.
<См. BR-73, ДЕМОНТАЖ, Переключатель стоп-сигналов.>
2) Снимите педаль сцепления.
<См. CL-42, РАЗБОРКА, Педаль сцепления.>

3) Снимите кронштейн главного цилиндра сцепления.

4) Снимите втулку, пружину и ограничитель.

(1) Ограничитель
(2) Втулка
(3) Педаль

тормоза

(4)  Пружина педали тормоза

5) Снимите накладку педали тормоза.

3. МОДЕЛЬ LHD 2.5 L MT

См. МОДЕЛЬ LHD 2.0 L MT. <См. BR-70, МОДЕЛЬ LHD 2.0 L
MT, РАЗБОРКА, Педаль тормоза.>

4. МОДЕЛЬ LHD AT

1) Снимите переключатель стоп-сигналов.
2) Открутите болт и снимите педаль тормоза.

ПЕДАЛЬ ТОРМОЗА

BR-71

ТОРМОЗА

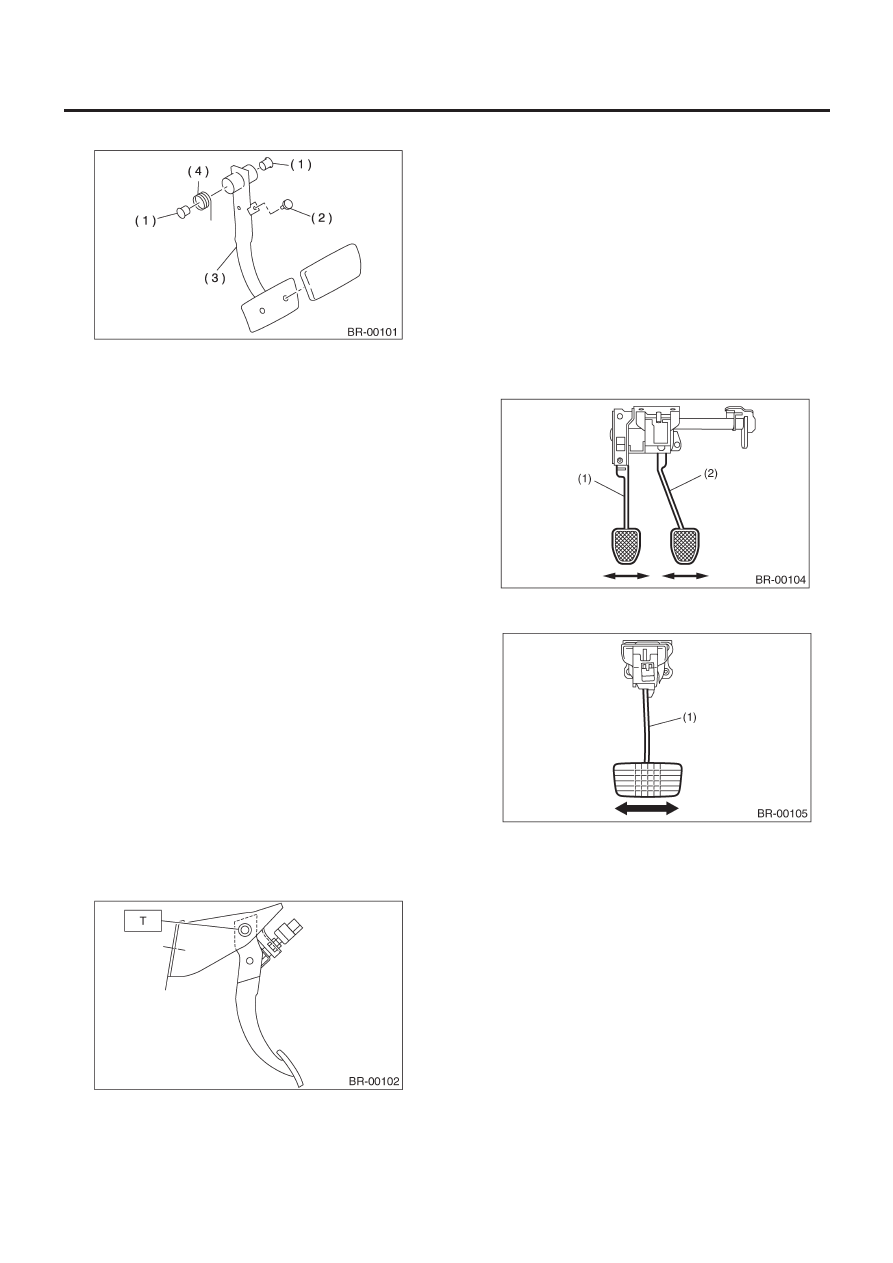

3) Снимите втулку, расширитель и пружину.

(1) Заглушка
(2) Ограничитель
(3) Педаль

тормоза

(4)  Пружина педали тормоза

4) Снимите накладку педали тормоза.

5. МОДЕЛЬ RHD AT

Не разбирайте педаль тормоза, так как ее конструкция не
предполагает этого.

6. МОДЕЛЬ RHD MT

Не разбирайте педаль тормоза, так как ее конструкция не
предполагает этого.

D: СБОРКА

1) Временно прикрепите переключатель стоп-сигналов и т.д.
к кронштейну педали.
2) Вычистите внутренние части цилиндров педали сцепления
и педали тормоза, нанесите смазку и установите втулки в ци-
линдры.
3) Выровняйте цилиндры кронштейна педалей, педали сцеп-
ления и педали тормоза, прикрепите возвратную пружину пе-
дали тормоза и пружину снижения усилия педали сцепления
(модель с хилл-холдером), а затем установите болт педали.

ПРИМЕЧАНИЕ:
Перед установкой расширителя прочистите внутренние час-
ти втулок и нанесите смазку.

Момент затяжки:

T: 29 Н•м (3.0 кгс-м, 21.7ft-lb)

4) После установки педали тормоза на автомобиль отрегули-
руйте положение переключателя стоп-сигналов.

E:  ОСМОТР

1) Подвигайте накладки педалей тормоза и сцепления в про-
дольном направлении с усилием около 10 Н (1 кгс, 2 Ib) для
проверки соответствия диапазона отклонения педали специ-
фикациям.

ОСТОРОЖНО:
В случае чрезмерного отклонения замените втулки на
новые.

Отклонение педали тормоза и педали сцепления:

Сервисный предел

5.0 мм (0.197 in) или меньше

(1)  Педаль сцепления
(2) Педаль

тормоза

(1)    Педаль тормоза

2) Проверьте положение накладки педали.

Высота педали: L

148 мм (5.83 in)

ПЕДАЛЬ ТОРМОЗА

BR-72

ТОРМОЗА

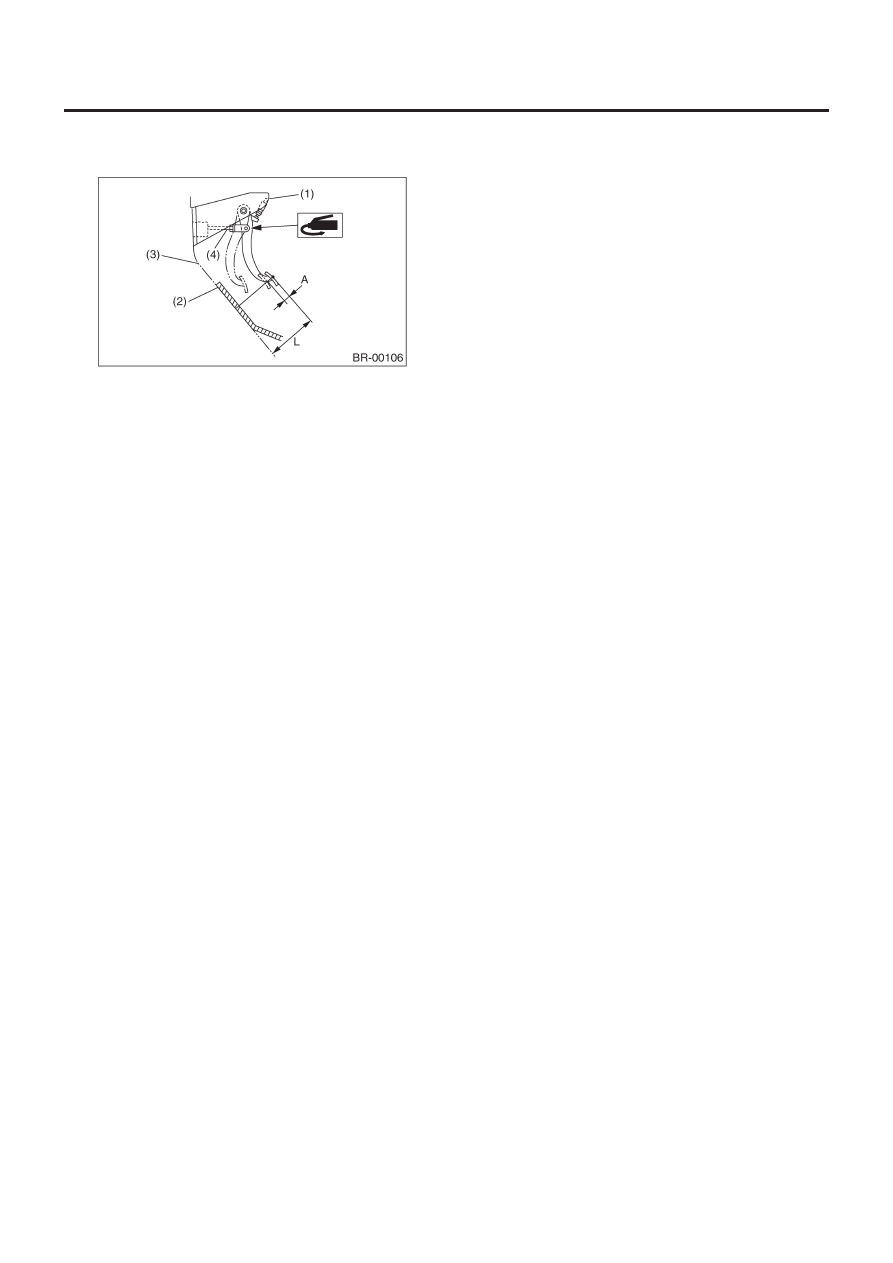

Свободный ход педали тормоза: A

1 — 3 мм (0.04 — 0.12 in) [При нажатии на накладку
педали тормоза с усилием менее 10 Н (1 кгс)

(1) Переключатель

стоп-сигналов

(2) Коврик
(3)  Подставка для ног
(4)  Рабочий шток усилителя тормозов

3) В случае несоответствия спецификации, отрегулируйте
его посредством регулировки длины рабочего штока усили-
теля тормозов.
