Subaru Impreza: тормозная систем. Руководство - часть 47





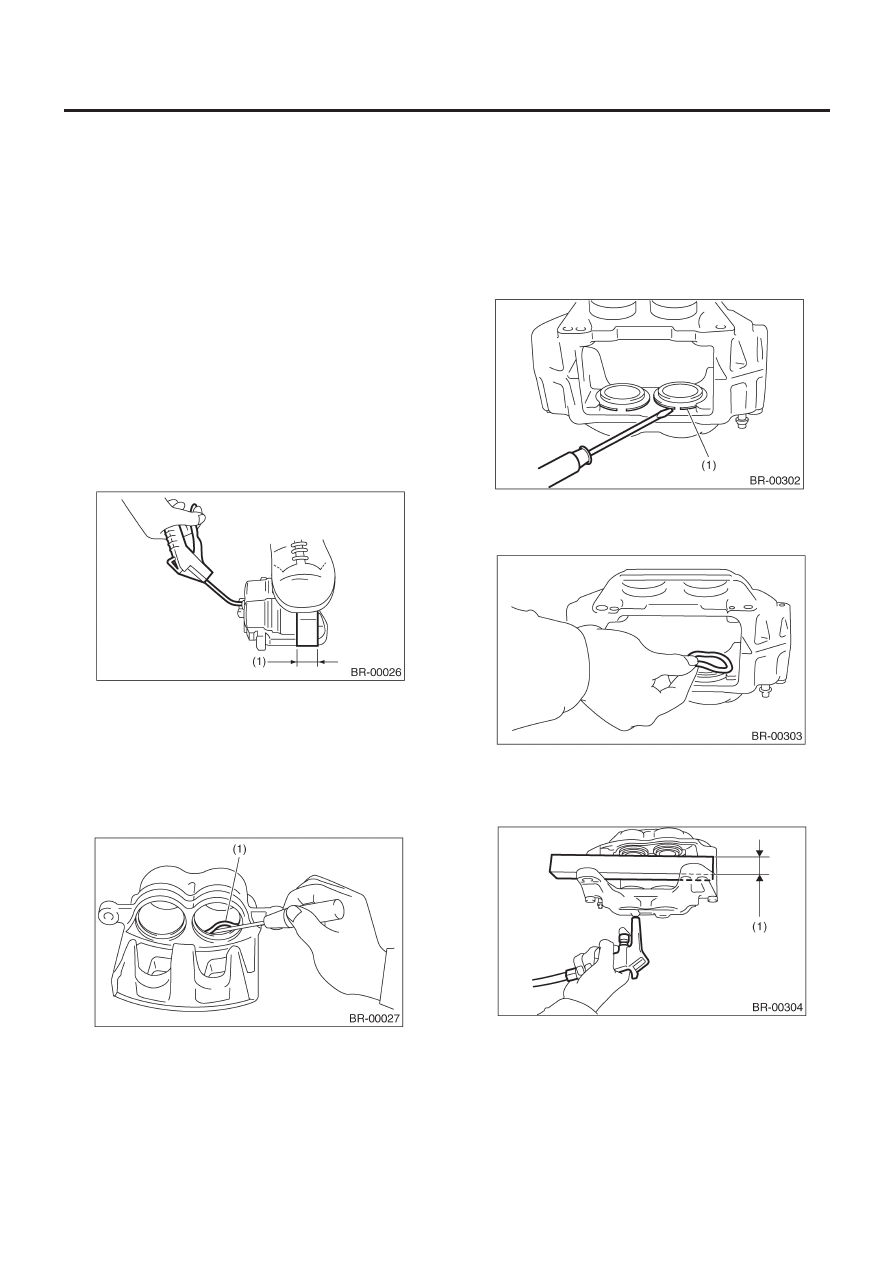

УСТРОЙСТВО ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

BR-33

ТОРМОЗА

7) Замените прокладки тормозного шланга на новые и подсо-
едините тормозной шланг.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

8) Спустите воздух из тормозной системы.

C:  РАЗБОРКА

1. 14 ДЮЙМОВ И 15 ДЮЙМОВ

1) Удалите грязь и инородные частицы с устройства корпуса
суппорта и опоры.

ОСТОРОЖНО:
Избегайте попадания инородных частиц в коннектор
тормозного шланга.

2) Поместите деревянный блок в корпус суппорта, как показа-
но на рисунке, чтобы поршень не выпрыгнул и не повредился.
3) Постепенно подавайте сжатый воздух через установочное
отверстие тормозного шланга, чтобы вывести поршень.

(1)    Поместите тут деревянный блок шириной 30 мм (1.18 in).

4) Снимите чехол поршня.
5) Снимите уплотнитель поршня с цилиндра на корпусе суп-
порта.

ОСТОРОЖНО:
Следите за тем, чтобы не повредить цилиндр и паз уп-
лотнителя поршня.

(1)    Уплотнитель поршня

6) Снимите направляющий палец и чехол с корпуса суппорта.

2. 16 ДЮЙМОВ

1) Удалите грязь и инородные частицы с устройства корпуса
суппорта.

ОСТОРОЖНО:
Избегайте попадания инородных частиц в коннектор
тормозного шланга.

2) С помощью стандартной отвертки снимите кольцо чехла с
поршня.

(1)    Кольцо чехла

3) Снимите чехол с конца поршня.

4) Поместите деревянный блок в корпус суппорта, как показа-
но на рисунке, чтобы поршень не выпрыгнул и не повредился.
5) Постепенно подавайте сжатый воздух через установочное
отверстие тормозного шланга, чтобы вывести поршень.

(1)

Поместите тут деревянный блок шириной 30 мм (1.18 in).

6) Снимите уплотнитель поршня с цилиндра на корпусе суп-
порта.

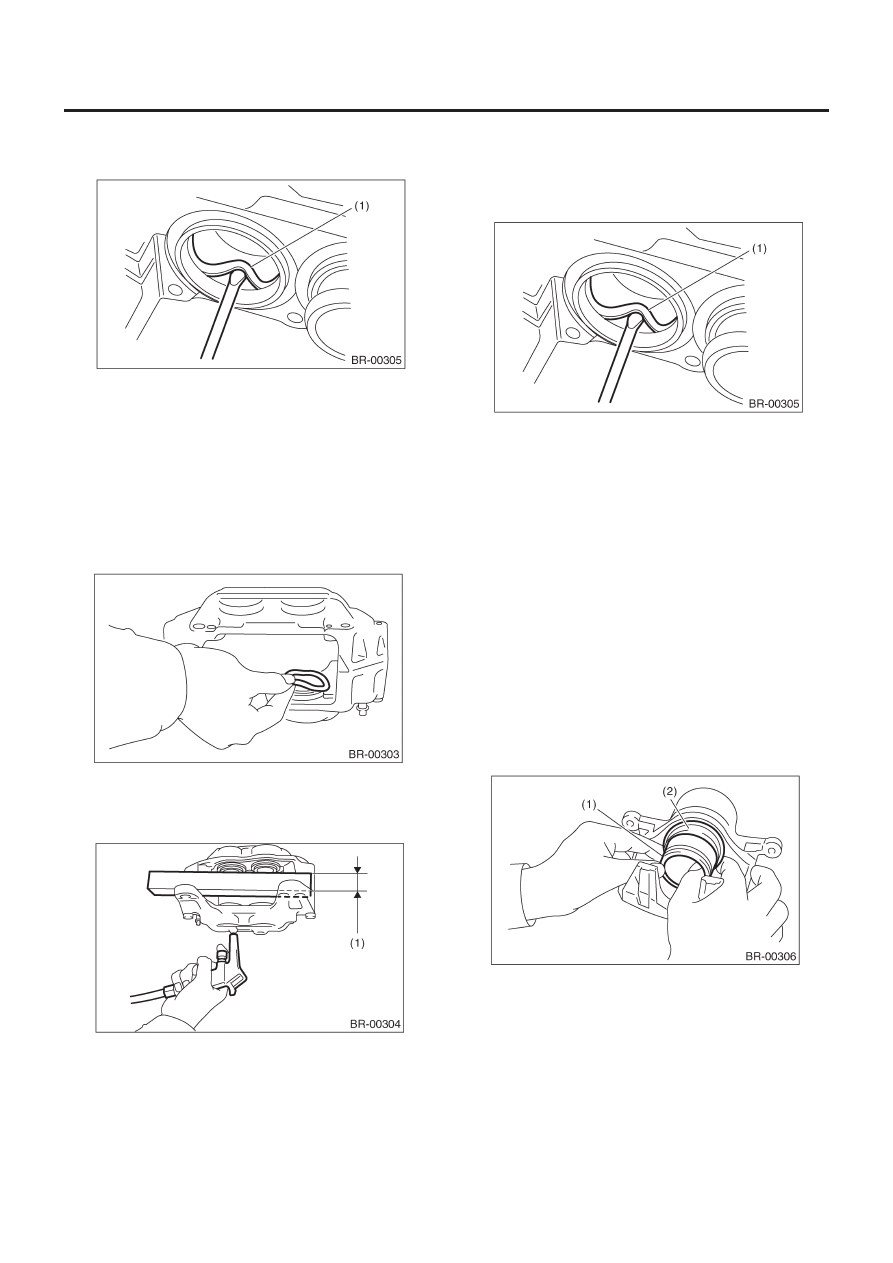

УСТРОЙСТВО ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

BR-34

ТОРМОЗА

ОСТОРОЖНО:
Следите за тем, чтобы не повредить цилиндр и паз уп-
лотнителя поршня.

(1)    Уплотнитель поршня

3. 17 ДЮЙМОВ

1) Удалите грязь и инородные частицы с устройства корпуса
суппорта.

ОСТОРОЖНО:
Избегайте попадания инородных частиц в коннектор
тормозного шланга.

2) Снимите чехлы поршней с концов каждого поршня.

3) Поместите деревянный блок в корпус суппорта, как показа-
но на рисунке, чтобы поршень не выпрыгнул и не повредился.
4) Постепенно подавайте сжатый воздух через установочное
отверстие тормозного шланга, чтобы вывести поршень.

(1)

Поместите тут деревянный блок шириной 30 мм (1.18 in).

5) Снимите уплотнитель поршня с цилиндра на корпусе суп-
порта.

ОСТОРОЖНО:
Следите за тем, чтобы не повредить цилиндр и паз уп-
лотнителя поршня.

(1)    Уплотнитель поршня

D: СБОРКА

1. 14 ДЮЙМОВ И 15 ДЮЙМОВ

1) Прочистите внутреннюю часть корпуса суппорта с помо-
щью тормозной жидкости.
2) Нанесите слой тормозной жидкости на уплотнитель поршня
и установите уплотнитель поршня в паз на корпусе суппорта.
3) Нанесите слой тормозной жидкости на всю внутреннюю
поверхность цилиндра и внешнюю поверхность поршня.
4) Нанесите слой указанной смазки на чехол и установите
чехол поршня в паз на концах цилиндра.

Смазка:

NIGLUBE RX-2 (№. K0779GA102)

5) Вставьте поршень в цилиндр.

ОСТОРОЖНО:
Не вжимайте поршень в цилиндр силой.

(1)  Поршень
(2)

Чехол поршня

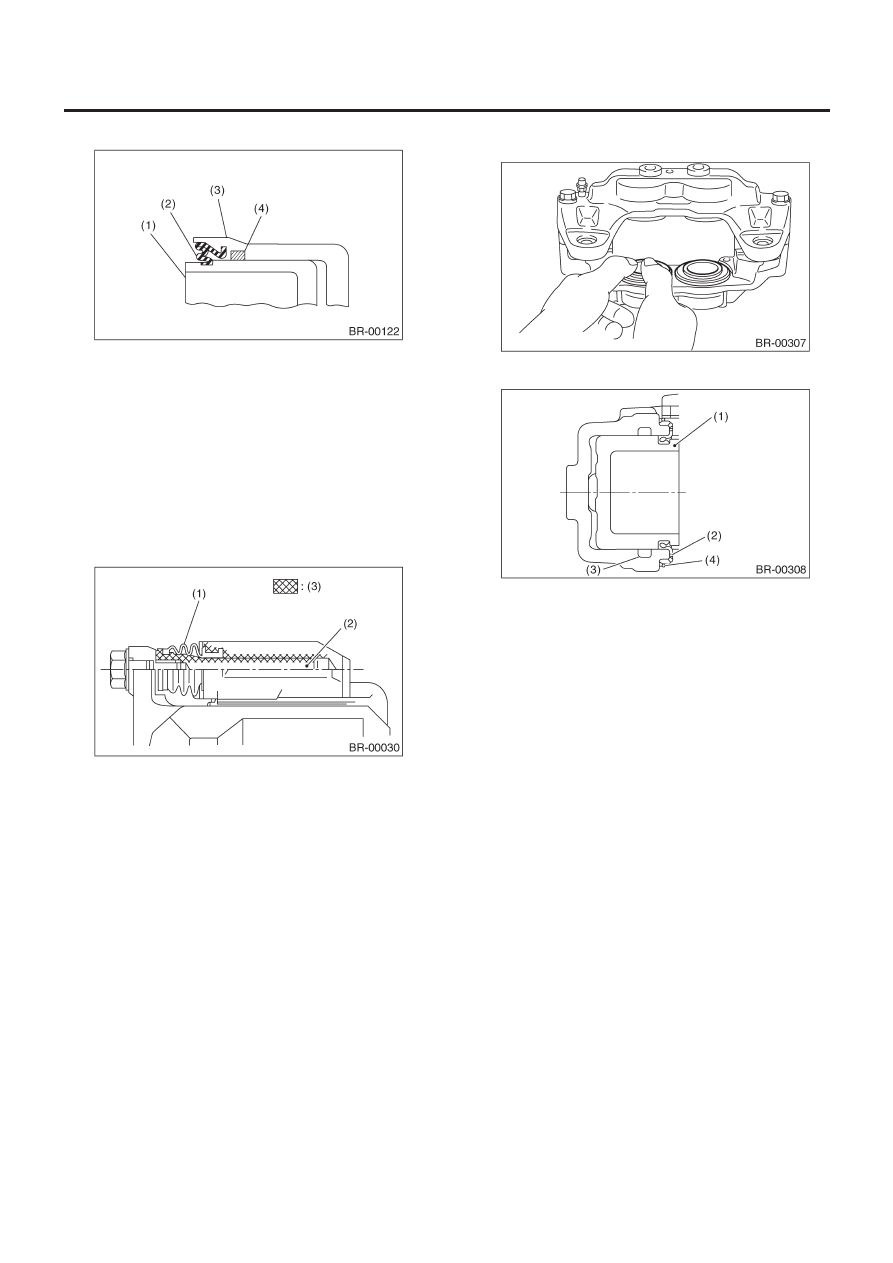

УСТРОЙСТВО ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

BR-35

ТОРМОЗА

6) Установите чехол в пазы на цилиндре и поршне.

(1) Поршень
(2) Чехол

поршня

(3) Корпус

суппорта

(4) Уплотнитель

поршня

7) Нанесите слой указанной смазки на внешнюю поверхность
запорного пальца и направляющего пальца, внутреннюю по-
верхность цилиндра и пазы чехлов.

Смазка:

NIGLUBE RX-2 (№. K0779GA 102)

8) Установите чехол запорного пальца и направляющего
пальца на опору.

(1) Чехол

пальца

(2)  Запорный палец или направляющий палец
(3) Нанесите

смазку.

2. 16 ДЮЙМОВ

1) Прочистите внутреннюю часть корпуса суппорта с помо-
щью тормозной жидкости.
2) Нанесите слой тормозной жидкости на уплотнитель поршня
и установите уплотнитель поршня в паз на корпусе суппорта.
3) Нанесите слой тормозной жидкости на всю внутреннюю
поверхность цилиндра и внешнюю поверхность поршня.
4) Нанесите слой указанной смазки на чехол и установите
чехол в паз на концах цилиндра и поршня.

Смазка:

NIGLUBE RX-2 (№. K0779GA 102)

5) Вставьте поршень в цилиндр.

ОСТОРОЖНО:
Не вжимайте поршень в цилиндр силой.

6) Установите чехол в пазы на цилиндре и поршне.

(1) Поршень
(2) Чехол

поршня

(3) Уплотнитель

поршня

(4) Кольцо

чехла

7) Установите кольцо чехла. Следите за тем, чтобы не поцара-
пать чехол.

3. 17 ДЮЙМОВ

1) Прочистите внутреннюю часть корпуса суппорта с помо-
щью тормозной жидкости.
2) Нанесите слой тормозной жидкости на уплотнитель поршня
и установите уплотнитель поршня в паз на корпусе суппорта.
3) Нанесите слой тормозной жидкости на всю внутреннюю
поверхность цилиндра и внешнюю поверхность поршня.
4) Нанесите слой указанной смазки на чехол и установите его
в паз на поршне.

Смазка:

NIGLUBE RX-2 (№. K0779GA102)

5) Вставьте поршень в цилиндр.

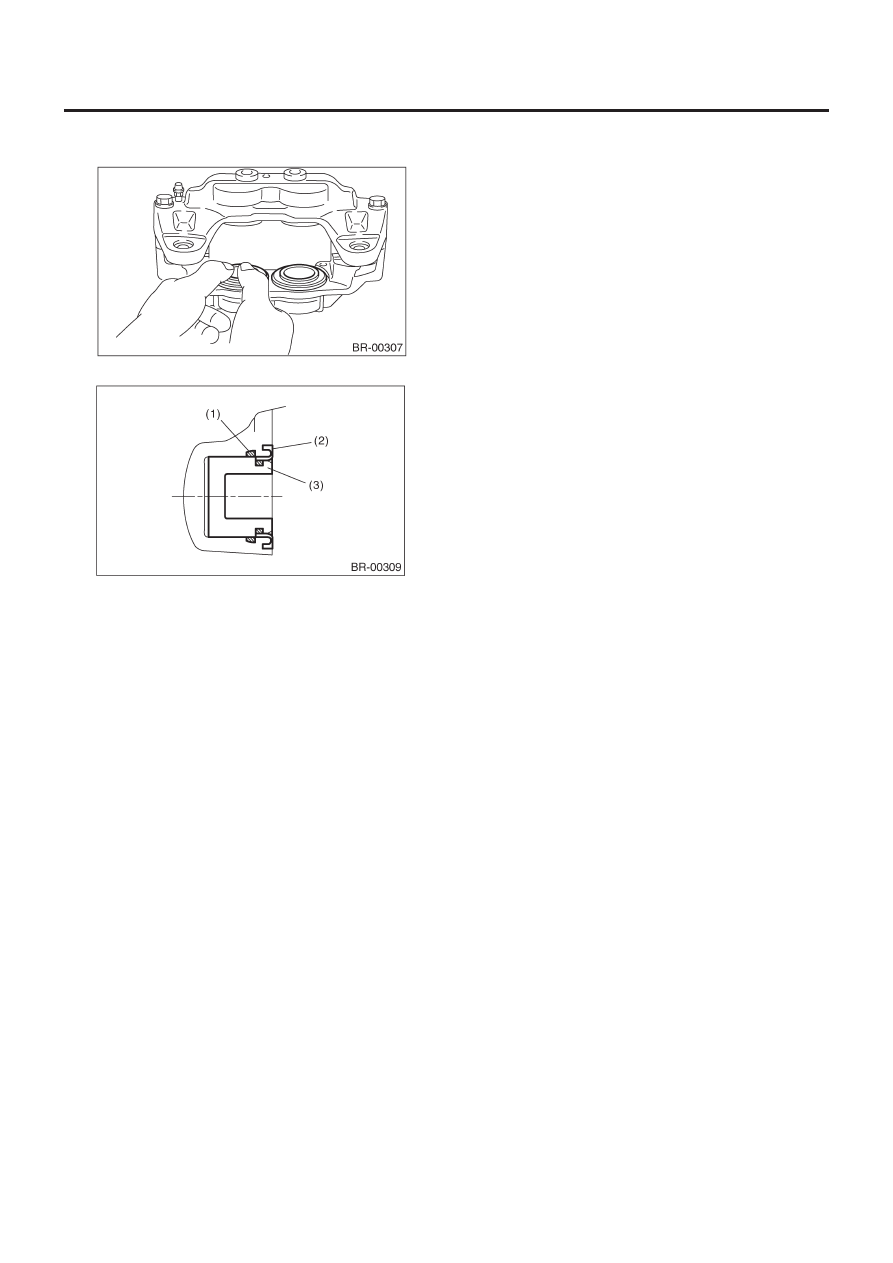

УСТРОЙСТВО ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

BR-36

ТОРМОЗА

ОСТОРОЖНО:
Не вжимайте поршень в цилиндр силой.

6) Установите чехол в пазы на цилиндре и поршне.

(1) Уплотнитель

поршня

(2) Чехол

поршня

(3) Поршень

E:   ОСМОТР

1) Почините или замените неисправные детали.
2) Проверьте корпус суппорта и поршень на предмет нерав-
номерного износа, повреждений или ржавчины.
3) Проверьте резиновые детали на предмет повреждений или
ухудшения состояния.
