ЗАДНИЙ ДАТЧИК СКОРОСТИ КОЛЕСА ABS

ABS-17

ABS

6) После подтверждения зазора датчика скорости колеса ABS
подсоедините коннектор к датчику скорости колеса ABS.
7) Подсоедините кабель заземления аккумулятора к аккуму-
лятору.

C: ОСМОТР

1. ДАТЧИК СКОРОСТИ КОЛЕСА ABS

1) Проверьте кусочек полюса датчика скорости колеса ABS на
наличие инородных частиц и повреждений. В случае необхо-
димости почистите кусочек полюса или замените датчик ско-
рости колеса ABS.

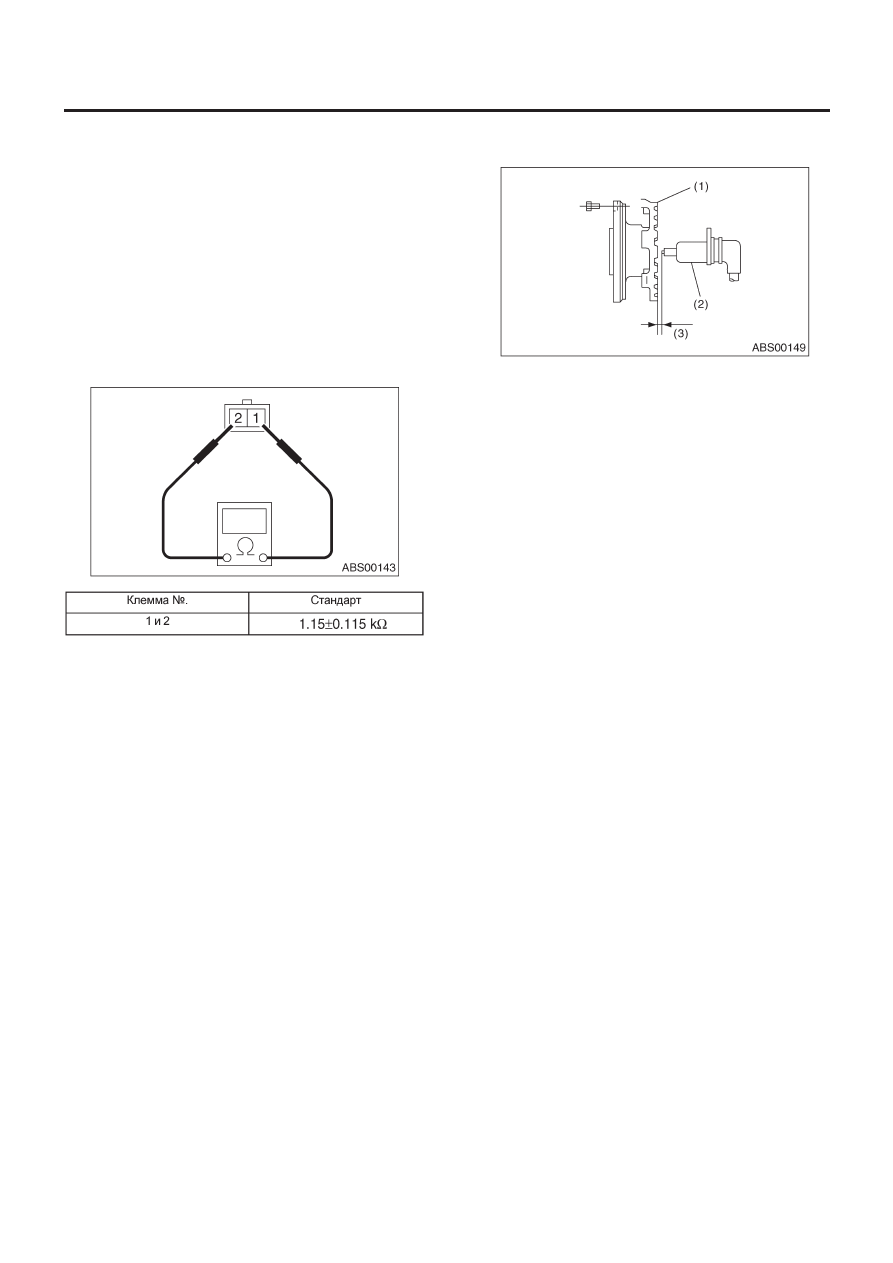

2) Измерьте сопротивление датчика скорости колеса ABS.
Если сопротивление не соответствует стандартному значе-
нию, замените датчик скорости колеса ABS на новый.

ПРИМЕЧАНИЕ:
Проверьте кабель датчика скорости колеса ABS на предмет
отсутствия электропроводности. В случае необходимости за-
мените его на новый.

2. РАЗРЫВ ДАТЧИКА

1) Измерьте зазор между фоническим колесом и датчиком
скорости колеса ABS по всей периферии.

ПРИМЕЧАНИЕ:
Если зазор маленький, отрегулируйте с помощью расшири-
теля (№ 26755AA000).
Если зазор большой, проверьте выходное напряжение. Если
выходное напряжение не соответствует спецификации, за-
мените датчик скорости колеса ABS или фоническое колесо.

Зазор датчика скорости колеса ABS:

0.7— 1.2 мм (0.028 — 0.047 in)

(1) Фоническое

колесо

(2)  Датчик скорости колеса ABS
(3) Разрыв

датчика

ЗАДНИЙ ДАТЧИК СКОРОСТИ КОЛЕСА ABS

ABS-18

ABS

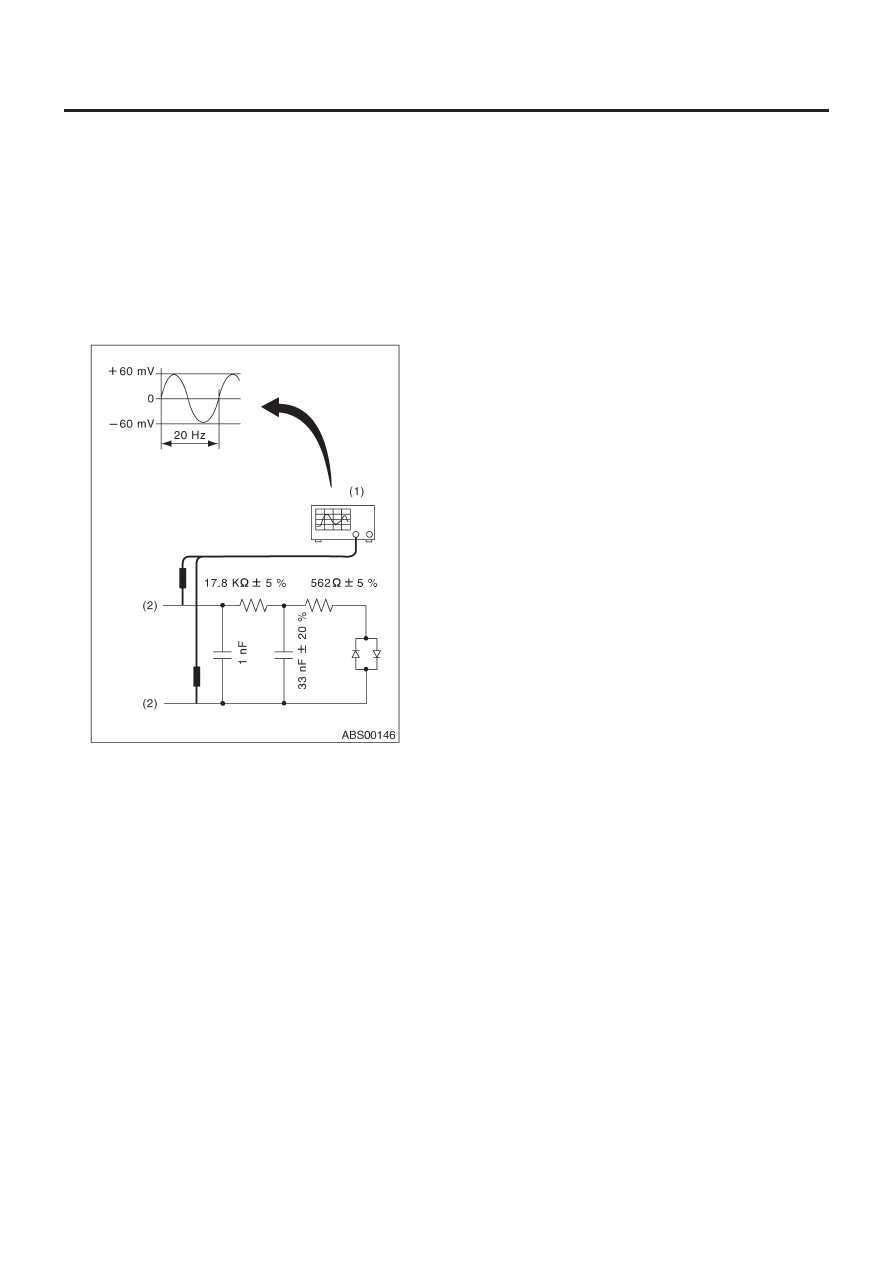

3. ВЫХОДНОЕ НАПРЯЖЕНИЕ

Выходное напряжение можно проверить следующим спосо-
бом. Установите резистор и конденсатор, затем вращайте
колесо со скоростью около 2.75 км/ч (2 MPH).

Спецификация выходного напряжения:

0.12 - 1 В (при 20 Гц)

ПРИМЕЧАНИЕ:
Для информации о номере соответствующей клеммы см.
ДАТЧИК СКОРОСТИ КОЛЕСА ABS. <См. ABS-17, ДАТЧИК
СКОРОСТИ КОЛЕСА ABS, ОСМОТР, Задний датчик скорости
колеса ABS.>

(1) Осциллограф
(2) Клемма

D: РЕГУЛИРОВКА

Отрегулируйте разрыв с помощью расширителя
(№ 26755AA000).

ПЕРЕДНЕЕ ФОНИЧЕСКОЕ КОЛЕСО

ABS-19

ABS

6. Переднее фоническое колесо

A:  ДЕМОНТАЖ

См. Передний ведущий вал, так как переднее фоническое ко-
лесо интегрировано с передним ведущим валом. <См. DS-
36, ДЕМОНТАЖ, Передний ведущий вал.>

B:  УСТАНОВКА

См. Передний ведущий вал, так как переднее фоническое ко-
лесо интегрировано с передним ведущим валом.
<См.   DS-36,   УСТАНОВКА,   Передний ведущий вал.>

C: ОСМОТР

Визуально проверьте зубцы фонического колеса (44 штуки)
на предмет трещин и сколов. При необходимости замените
фоническое колесо на новое.

ПРИМЕЧАНИЕ:
Замените устройство BJ на новое как один узел, если на фо-
ническом колесе обнаружены дефекты, потому что фониче-
ское колесо используется с устройством BJ ведущего вала.

ЗАДНЕЕ ФОНИЧЕСКОЕ КОЛЕСО

ABS-20

ABS

7. Заднее фоническое колесо

A:  ДЕМОНТАЖ

См. Заднюю Ось, так как заднее фоническое колесо установ-
лено на задней ступице.
<См. DS-25, ДЕМОНТАЖ, Задняя ось [Модель AWD]> <См.
DS-33, ДЕМОНТАЖ, Задняя ось [Модель FWD].>

B:  УСТАНОВКА

См. Заднюю Ось, так как заднее фоническое колесо установ-
лено на задней ступице.
<См. DS-28, УСТАНОВКА, Задняя ось [Модель AWD].> <См.
DS-33, УСТАНОВКА, Задняя ось [Модель FWD].>

C: ОСМОТР

Визуально проверьте зубцы фонического колеса (44 штуки)
на предмет трещин и сколов. При необходимости замените
фоническое колесо на новое.
