СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC)(diag)-57

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

F:   СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКТ ПРОДОЛЖАЕТ МИГАТЬ С ЧАСТОТОЙ 3 ГЦ.

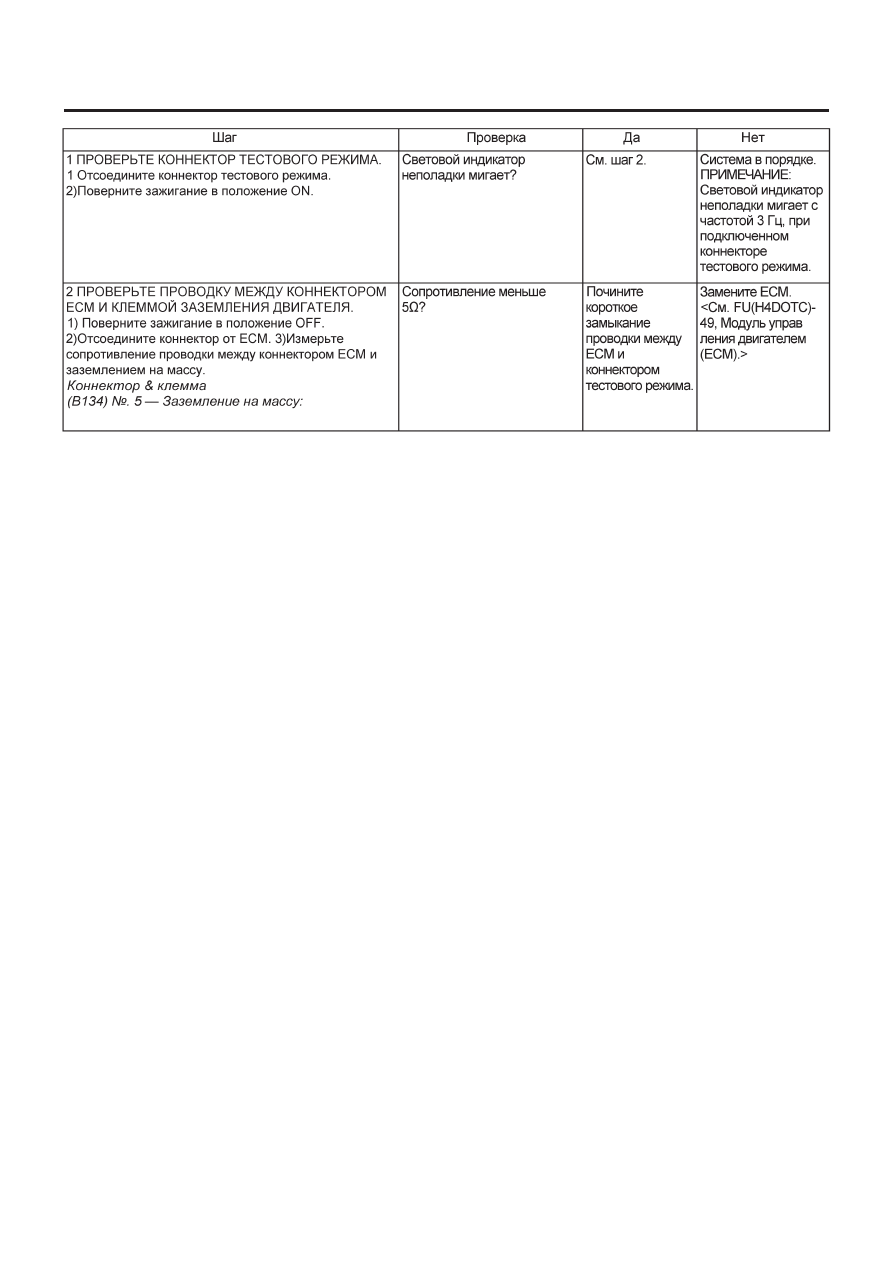

• ДИАГНОЗ:
• Цепь коннектора тестового режима замкнута.

• СИМПТОМ НЕПОЛАДКИ:
• Световой индикатор неполадки мигает с частотой 3 Гц при включенном зажигании.

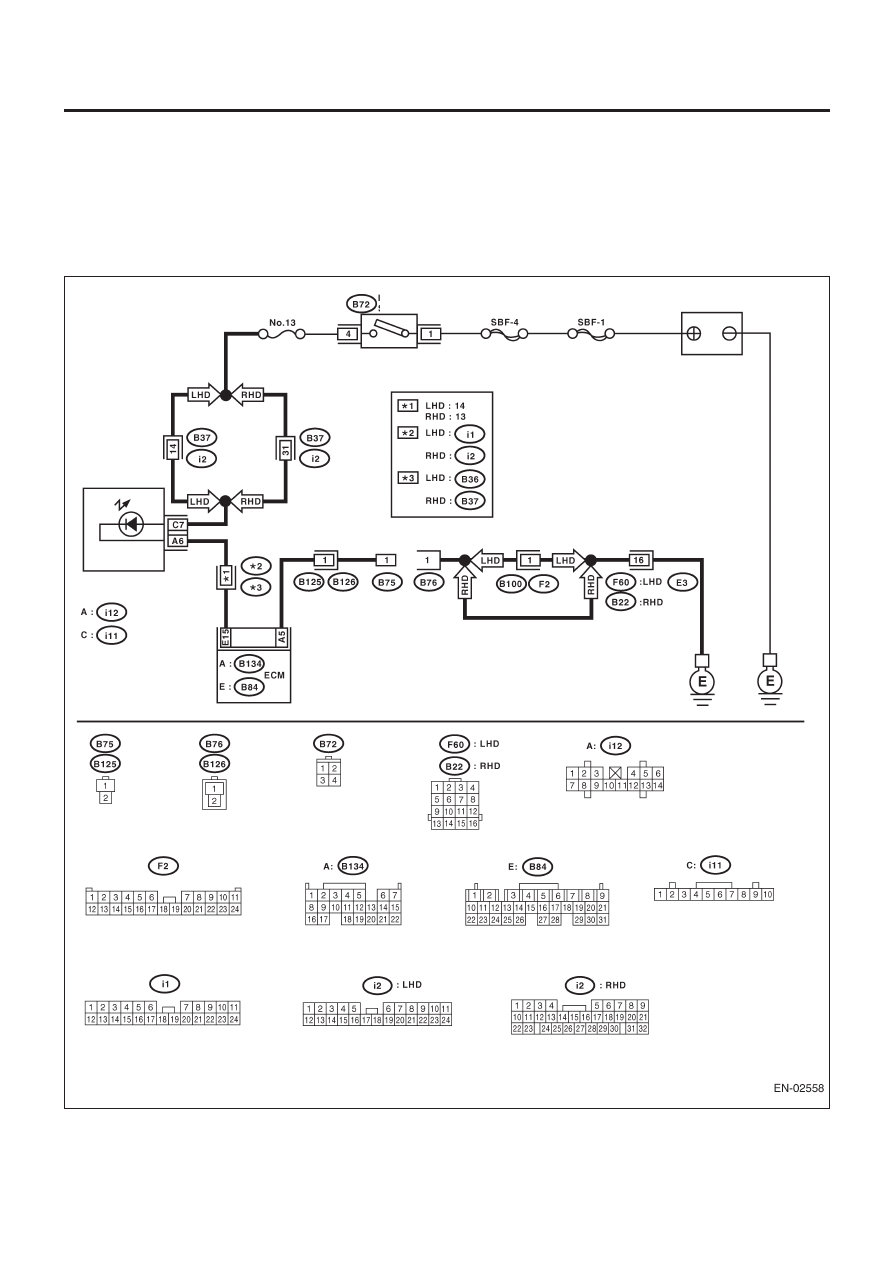

• ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

К о м б и н а ц и о н н ы й
прибор

Аккумулятор

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC)(diag)-58

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)(diag)-59

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

17. Диагностика неполадок при запуске двигателя

A: ПРОЦЕДУРА

1.    Осмотр цепи мотора стартера. <См. EN(H4DOTC)(diag)-60, ЦЕПЬ МОТОРА СТАРТЕРА, Диагностика неполадок при запуске
двигателя

2.    Осмотр электроснабжения ECM и линии заземления. <См. EN(H4DOTC)(diag)-62, ЭЛЕКТРОСНАБЖЕНИЕ МОДУЛЯ УПРАВЛЕ-
НИЯ И ЗАЗЕМЛЕНИЕ, Диагностика неполадок при запуске двигателя

3.    Осмотр системы управления зажиганием. <См. EN(H4DOTC)(diag)-66, СИСТЕМА УПРАВЛЕНИЯ ЗАЖИГАНИЕМ, Диагностика
неполадок при запуске двигателя.>

4.    Осмотр цепи топливного насоса. <См. EN(H4DOTC)(diag)-69, ЦЕПЬ ТОПЛИВНОГО НАСОСА, Диагностика неполадок при запу-
ске двигателя

5.    Осмотр цепи топливного инжектора. <См. EN(H4DOTC)(diag)-71, ЦЕПЬ ТОПЛИВНОГО ИНЖЕКТОРА, Диагностика неполадок
при запуске двигателя

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)(diag)-60

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

B: ЦЕПЬ МОТОРА СТАРТЕРА

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC)(diag)-47, Режим
очистки памяти.> и Режим Осмотра <См. EN(H4DOTC)(diag)-39, Режим осмотра.>.

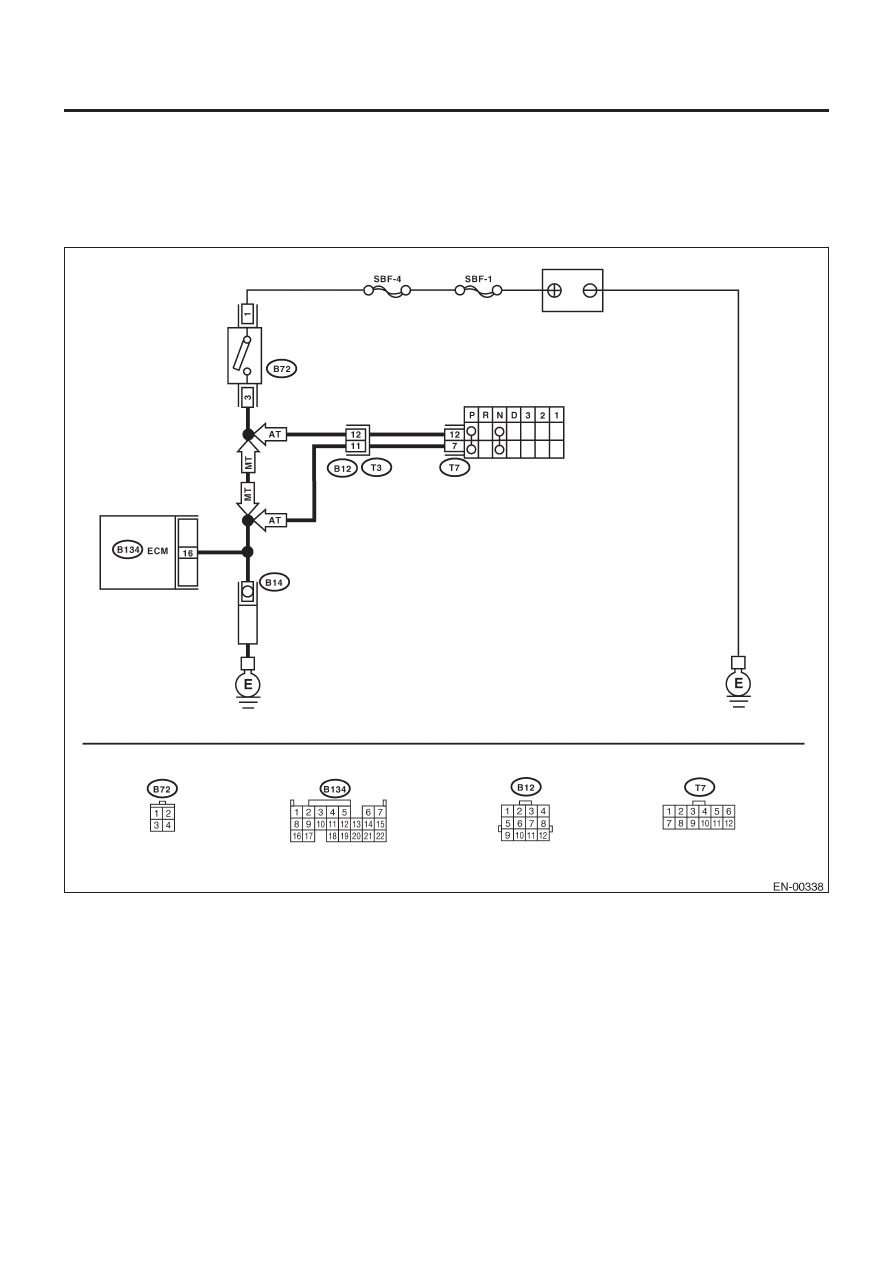

• ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Мотор стартера

Аккумулятор
