ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-23

МЕХАНИКА

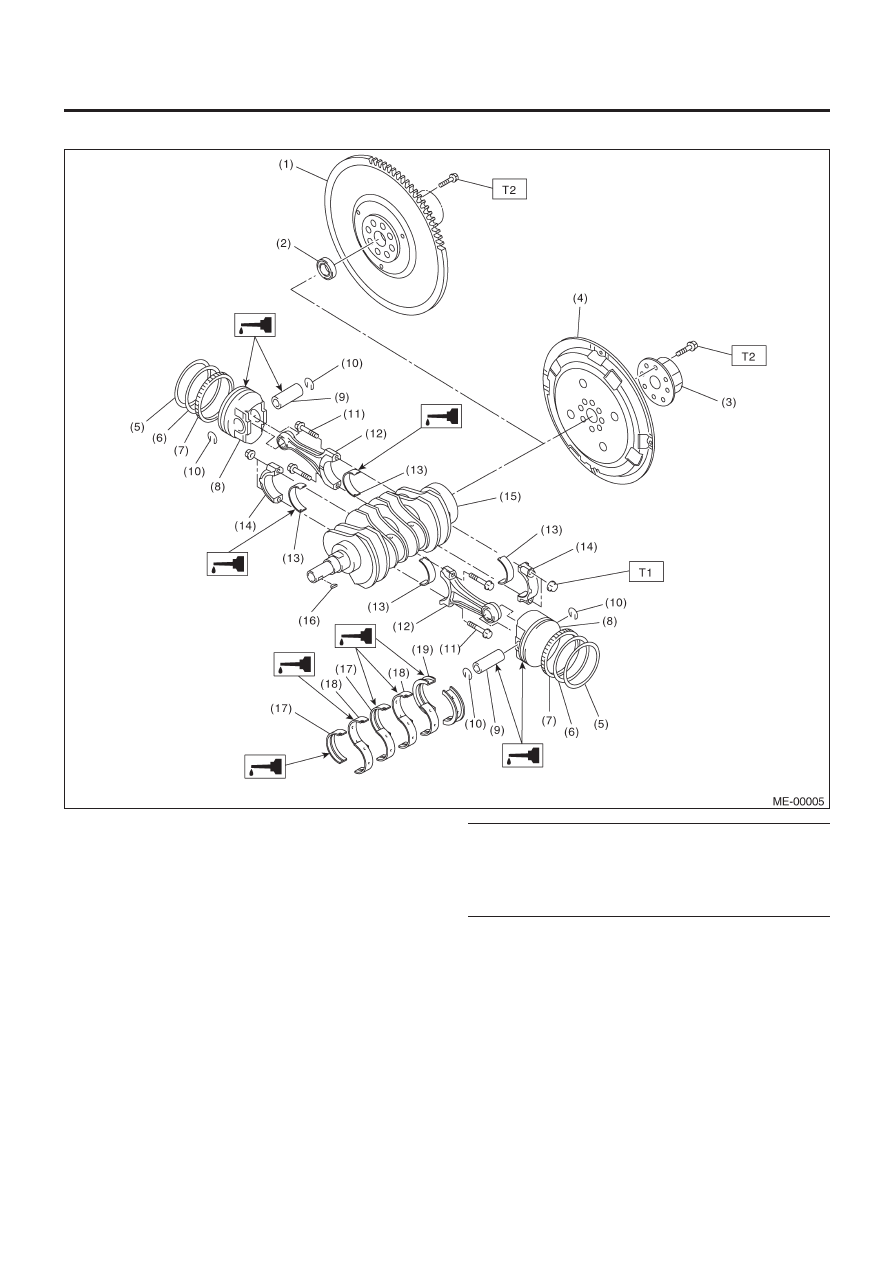

5. КОЛЕНВАЛ И ПОРШЕНЬ

(1)  Маховик (модель MT)
(2)  Шариковый подшипник (модель MT)
(3)  Укрепление (модель AT)
(4)  Ведущий диск (модель AT)
(5) Верхнее

кольцо

(6) Второе

кольцо

(7) Масляное

кольцо

(8) Поршень
(9) Поршневой

палец

(10) Пружинное кольцо
(11) Болт соединительного штока
(12) Соединительный шток
(13) Подшипник соед. штока
(14) Крышка соед. штока
(15) Коленвал
(16) Сегментная шпонка
(17) Подшипник коленвала #1, #3
(18) Подшипник коленвала #2, #4
(19) Подшипник коленвала #5

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

45 (4.6, 33.3) (Кроме модели STi)

T1:

52 (5.3, 38.4) (модель STi)

T2:

72 (7.3, 52.8) (кроме модели STi)

T2:

77 (7.9, 56.8) (модель STi)

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-24

МЕХАНИКА

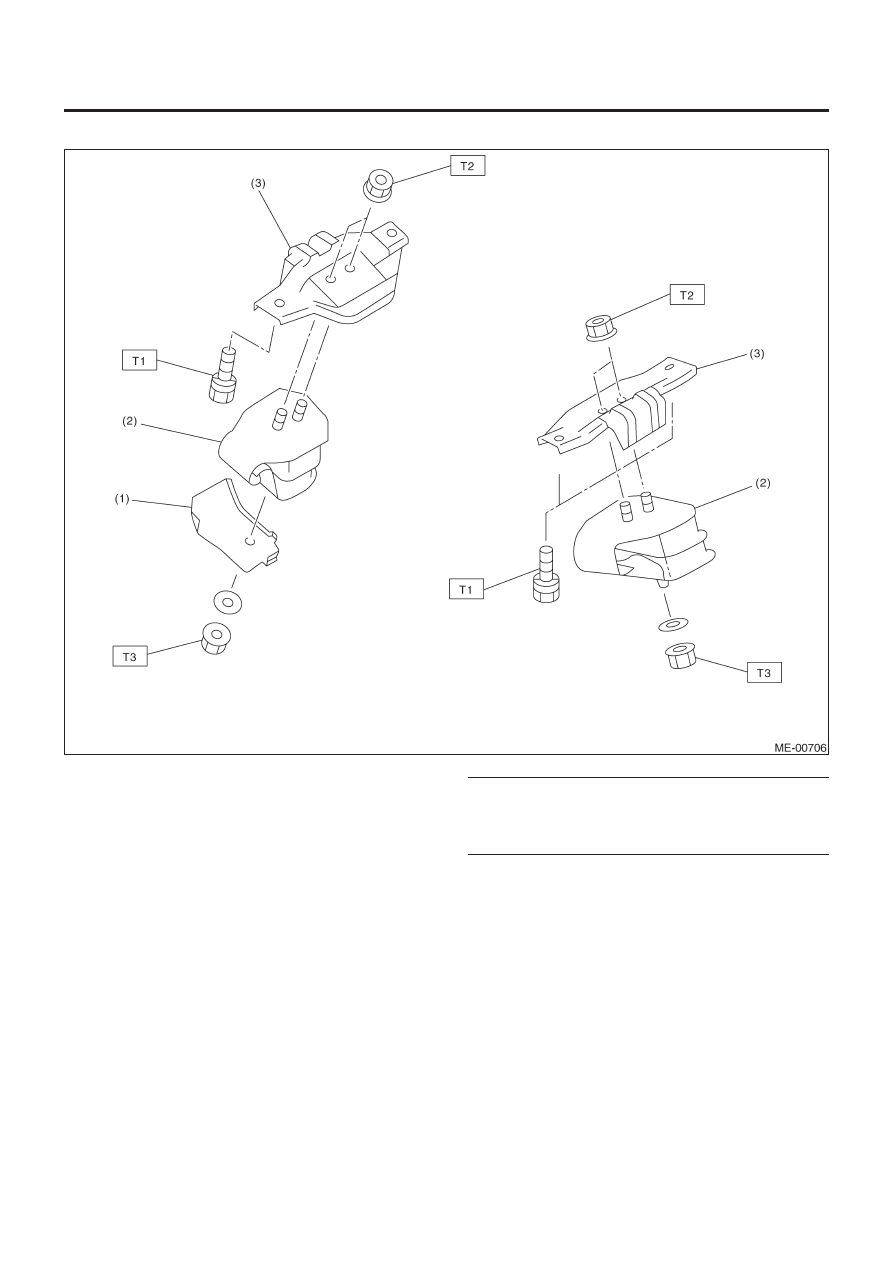

6.  КРЕПЛЕНИЕ ДВИГАТЕЛЯ

(1)  Крышка теплового щита
(2)  Передняя резиновая подушка
(3)

Передняя крепежная скоба двигателя

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

35 (3.6,25.8)

T2:

42 (4.3,30.9)

T3:

85 (8.7,62.7)

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-25

МЕХАНИКА

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.
• Все части должны быть тщательно вычищены, при это осо-
бое внимание следует уделять масляным каналам двигателя,
поршням и подшипникам.
• Вращающиеся и скользящие части, такие как поршень,
подшипник и коробка, должны покрываться маслом перед
сборкой.
• Следите за тем, чтобы масло, смазка или охладитель не по-
падали на зубчатый ремень, диск сцепления и маховик.
• Все демонтированные детали, в случае их дальнейшего ис-
пользования, должны быть установлены в их изначальных по-
зициях и направлениях.
• Болты, гайки и шайбы должны заменяться на новые, как это
указано.
• Даже если все необходимые осмотры были проведены за-
ранее, делайте повторные проверки при сборочной работе.
• Снимайте и устанавливайте двигатель в местах, где цепные
тали, подъемные устройства и т.д. находятся в постоянном
доступе.
• Следите за тем, чтобы не повреждать крашеные поверхно-
сти панелей кузова инструментом или пятнами, а окна—охла-
дителем или маслом. Накрывайте крылья для их защиты, как
это указано.
• До начала работы приготовьте следующее: инструмент,
тряпки, посуду для сбора охладителя и масла, проволочные
канаты, цепные тали, трансмиссионные домкраты и т.д.
• Поднимайте и опускайте автомобиль, когда это требуется.
Следите за фиксацией правильных положений.

ОБЩЕЕ ОПИСАНИЕ

ME(H4DOTC)-26

МЕХАНИКА

D:  ПОДГОТОВИТЕЛЬНЫЙ ИНСТРУМЕНТ

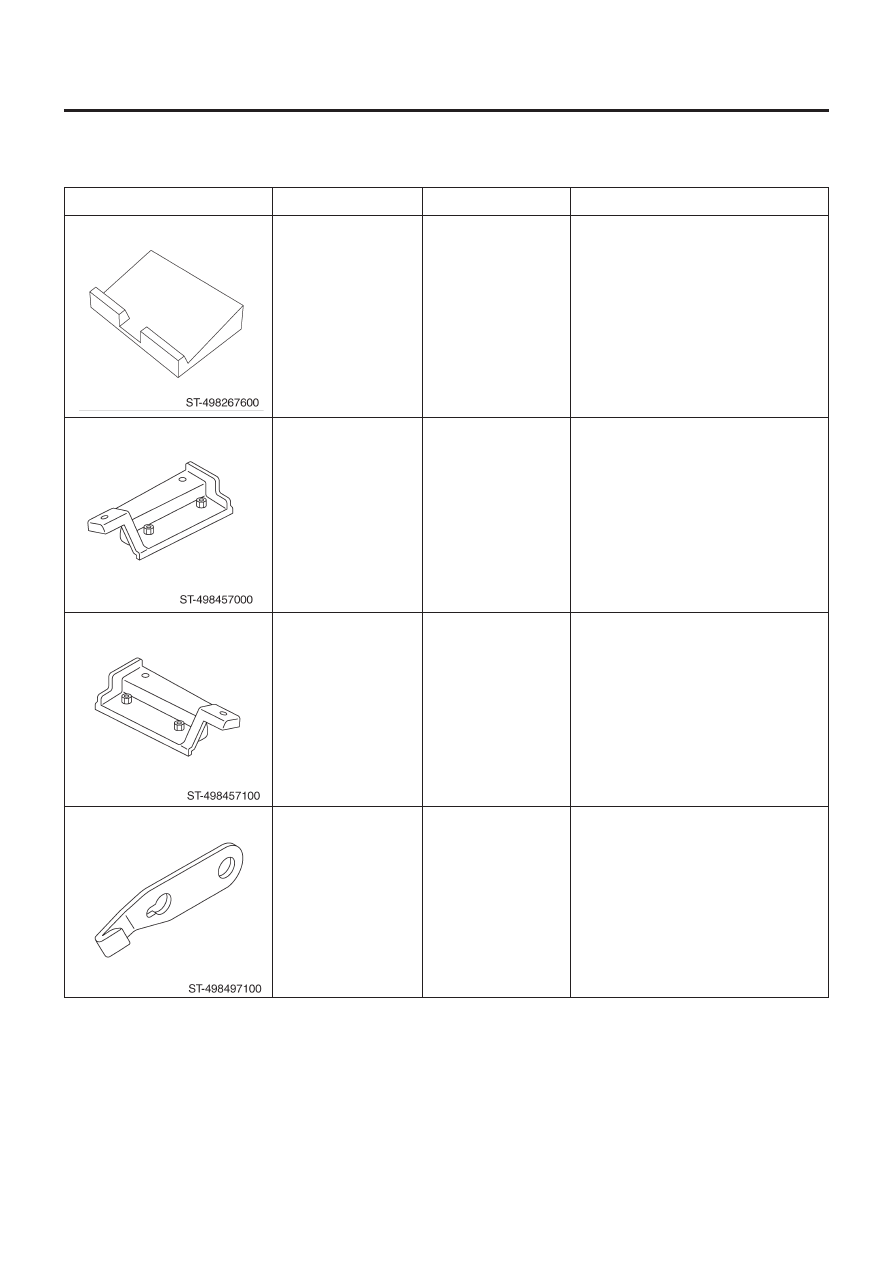

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

498267600

498457000

498457100

498497100

СТОЛ ДЛЯ ГОЛОВКИ
ЦИЛИНДРА

АДАПТЕР
ДВИГАТЕЛЬНОГО
СТЕНДА RH

АДАПТЕР
ДВИГАТЕЛЬНОГО
СТЕНДА LH

СТОПОР КОЛЕНВАЛА

Используется для замены направляющих
клапанов.
Используется для демонтажа и установки
клапанных пружин.

Используется с ДВИГАТЕЛЬНЫМ
СТЕНДОМ (499817000).

Используется с ДВИГАТЕЛЬНЫМ
СТЕНДОМ (499817000).А

Используется для остановки вращения
маховика при ослаблении и затяжке болта
шкива коленвала и т.д.

ОПИСАНИЕ

ПОМЕТКИ
