ОБЩЕЕ ОПИСАНИЕ

SC(H4SOw/oOBD)-2

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

1. Общее описание

A: СПЕЦИФИКАЦИИ

Спецификации модели без OBD включены в раздел
SC(H4SO). <См. SC(H4SO)-2, Общее описание.>

1.  Общая процедура диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Контрольный список для опроса  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

3.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

4.  Местонахождение электрических компонентов  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

5.  Сигнал I/O Модуля Управления Двигателем (ECM)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

6.  Селекторный Монитор Subaru  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

7.  Чтение Диагностического Кода Неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

8.  Режим осмотра  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

9.  Режим очистки памяти  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

10.  Необязательный режим проверки работы клапана  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

11.  Световой индикатор неполадки  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

12.  Диагностика неполадок при запуске двигателя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

13.  Список диагностического кода неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

14.  Процедура диагностики с диагностическим кодом неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . .57

15.  Таблица общей диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .97

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN(H4SOw/oOBD)

(diag)

Стр.

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

EN(H4SOw/oOBD)(diag)-2

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

1. Общая процедура диагностики

A: ПРОЦЕДУРА

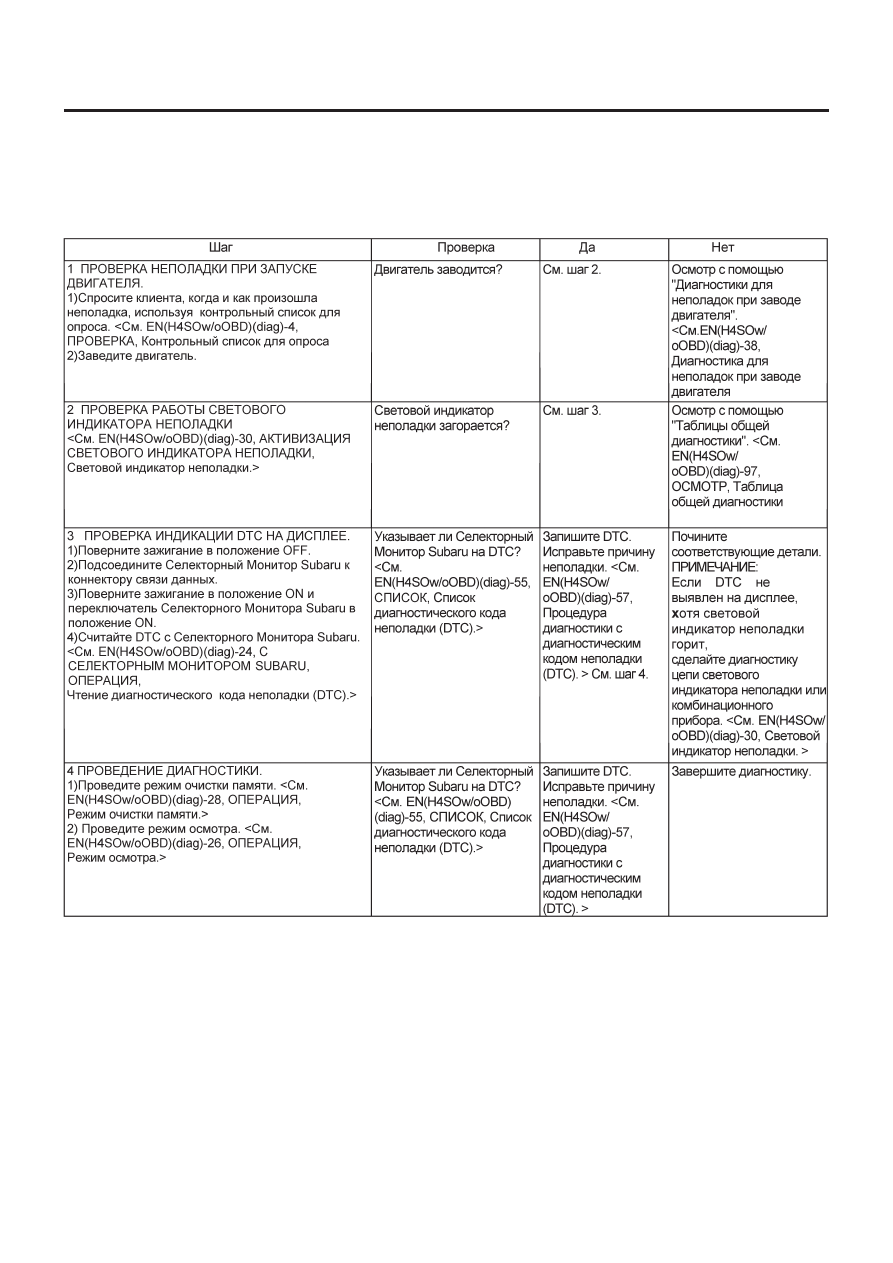

1. С СЕЛЕКТОРНЫМ МОНИТОРОМ SUBARU

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

EN(H4SOw/oOBD)(diag)-3

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

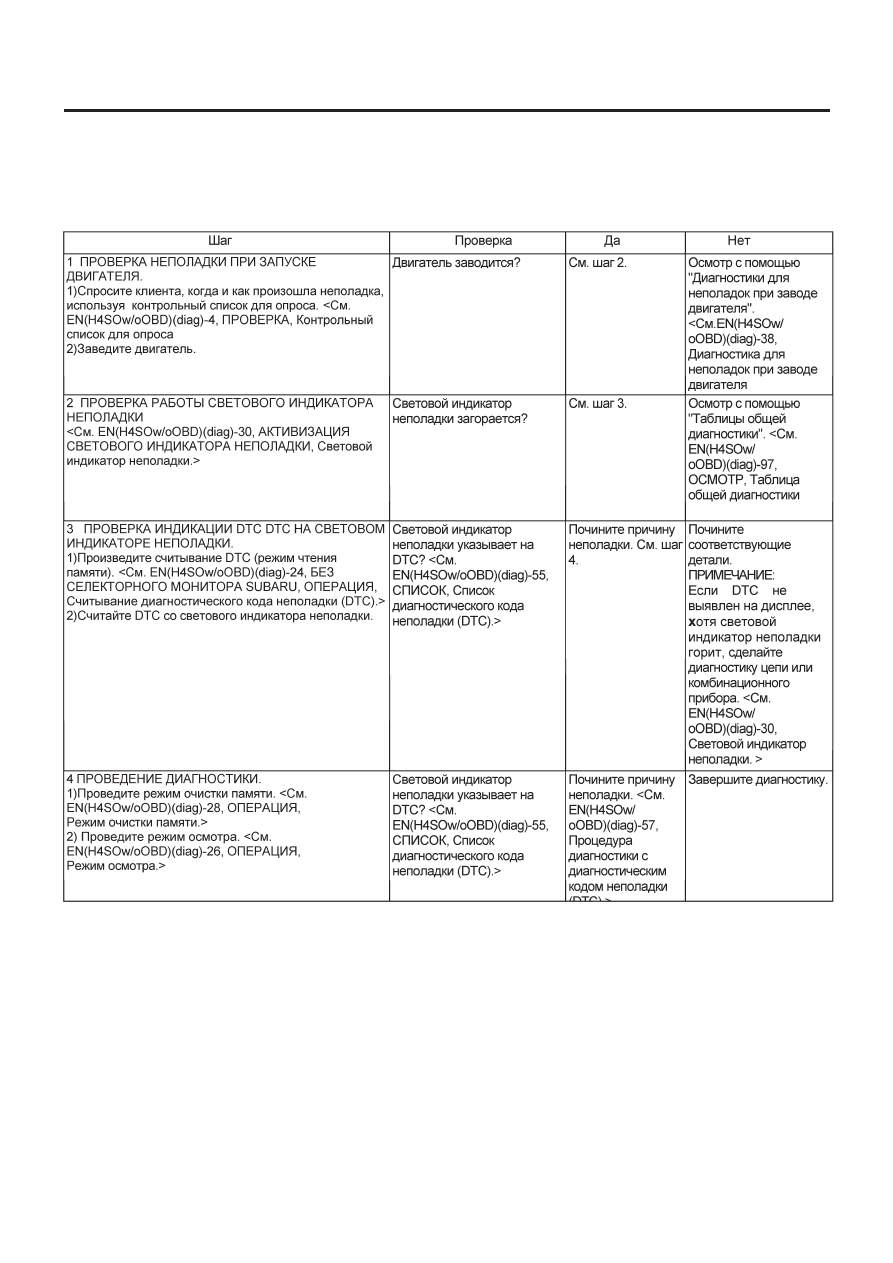

2. БЕЗ СЕЛЕКТОРНОГО МОНИТОРА SUBARU

ОСТОРОЖНО:
• Проверьте подсоединение коннектора, если только не указано сделать иначе.
• Не забывайте проверить все снова с самого начала, чтобы предотвратить вторичную неполадку, вызванную ремонт-
ными работами.
