ОБЩЕЕ ОПИСАНИЕ

FU(H4SOw/oOBD)-12

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1) Зажим
(2)  Шланг подачи топлива A
(3) Рамка

топливного

фильтра

(4)  Держатель топливного фильтра
(5)  Чашка топливного фильтра
(6) Топливный

фильтр

(7) Шланг

испарения

(8) Топливный

демпфер

(9)  Шланг подачи топлива B
(10)  Шланг возврата топлива
(11)  Устройство топливной трубки
(12) Прокладка
(13)  Шланг коробки A
(14) Коробка
(15)  Пластина рамки коробки
(16) Подушка
(17)  Рамочный расширитель коробки
(18)  Задняя рамка коробки
(19)  Возвратный шланг двустороннего клапана
(20) Двусторонний клапан
(21)  Сливной шланг двустороннего клапана А
(22) Коннектор
(23)  Сливной шланг двустороннего клапана B
(24) Зажим
(25)  Передняя рамка коробки

Момент затяжки: Н-м (кгс-м, ft-lb)

T:

23 (2.3, 17.0)

ОБЩЕЕ ОПИСАНИЕ

FU(H4SOw/oOBD)-13

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

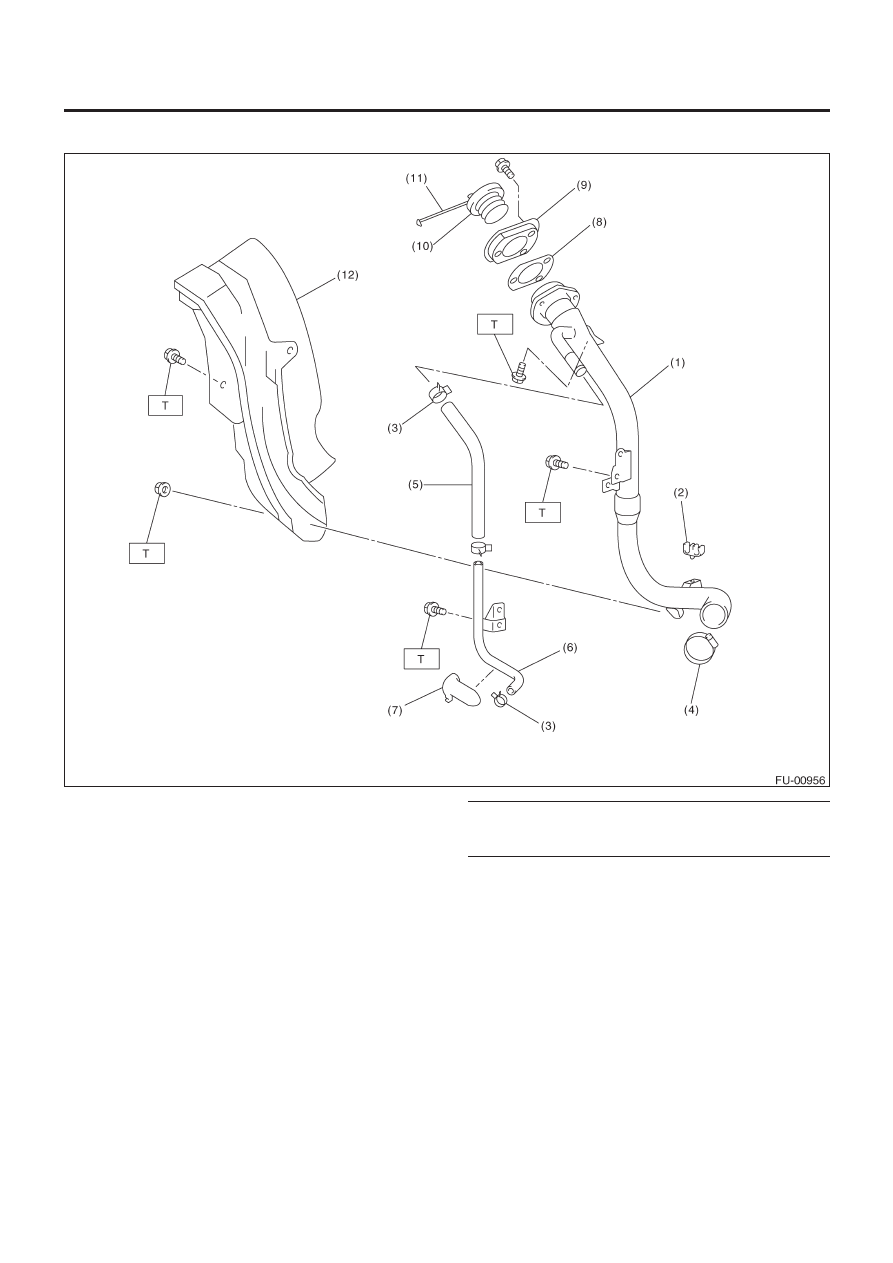

6.  ЗАЛИВНОЙ ТОПЛИВОПРОВОД

(1)  Устр. трубки топл. фильтра
(2)  Держатель шланга испарения
(3) Зажим
(4) Зажим
(5) Шланг

вентиляции

(6) Трубка

вентиляции

(7)  Держатель трубки вентиляции
(8)  Уплотнитель заливной трубки
(9)  Кольцо заливной горловины
(10)  Крышка заливной горловины
(11)  Тросик крышки заливной горловины
(12) Протектор заливного топливопровода

Момент затяжки: Н-м (кгс-м, ft-lb)

T:

7.5 (0.76,5.5)

ОБЩЕЕ ОПИСАНИЕ

FU(H4SOw/oOBD)-14

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

C: ОСТОРОЖНО

• Во премя работы всегда надевайте рабочую одежду, вклю-
чая защитный головной убор, защитный очки и защитную
обувь.
• Удаляйте загрязнение, включая грязь и коррозию перед
удалением, установкой или разборкой компонентов.
• Кладите разобранные части по порядку и защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреты после работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.
• Размещайте знаки «НЕ ЗАЖИГАТЬ ОГОНЬ» рядом с местом
работы.
• Внимательно следите за тем, чтобы не пролить топливо на пол.

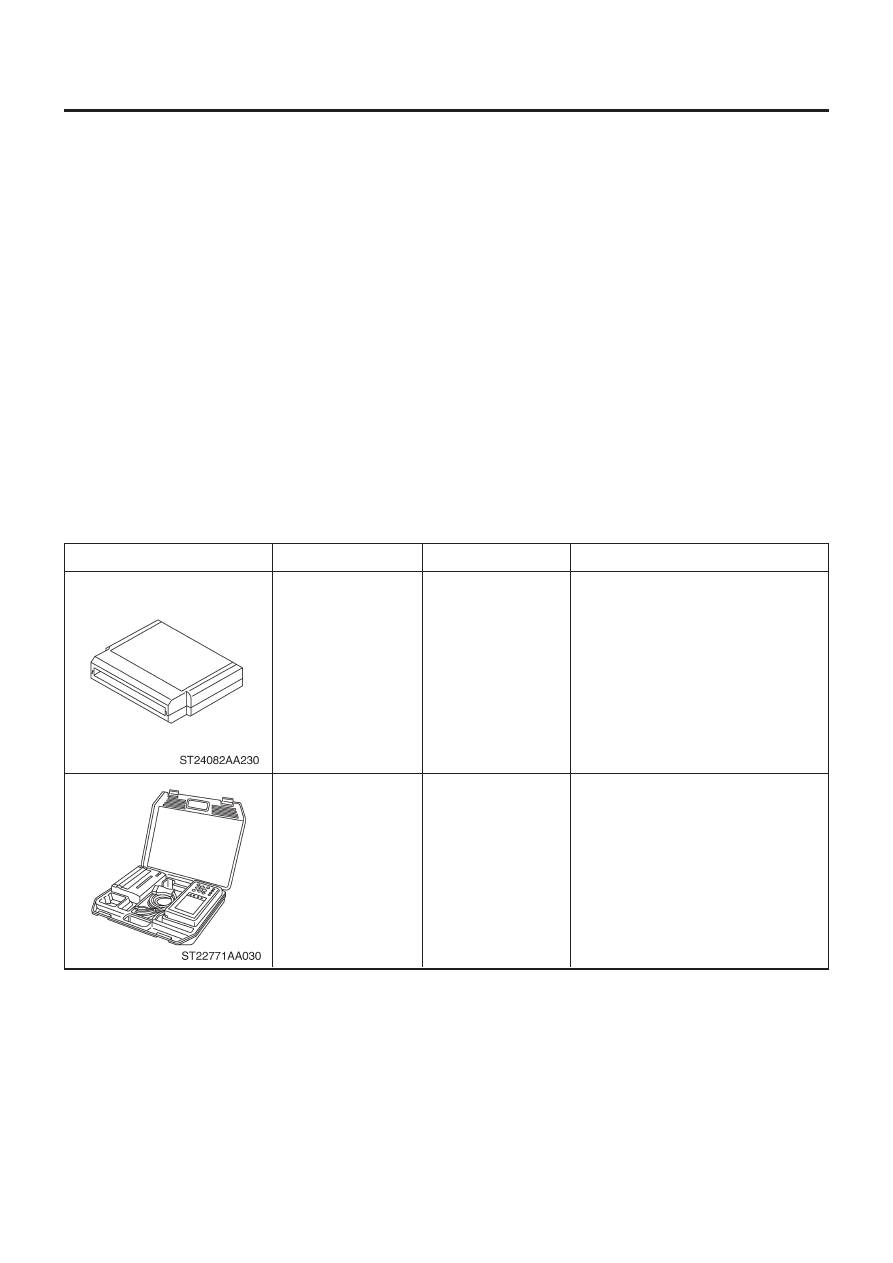

D:  ПОДГОТОВИТЕЛЬНЫЙ ИНСТРУМЕНТ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

24082AA230

22771AA030

КАРТРИДЖ

НАБОР СЕЛЕКТОРНОГО
МОНИТОРА SUBARU

Поиск неполадок электрической системы.

Поиск неполадок электрической системы.
• Английский: 22771AA030 (без принтера)
• Немецкий: 22771AA070 (без принтера)
• Французский: 22771AA080 (без
принтера)
• Испанский: 22771AA090 (без принтера)

ОПИСАНИЕ

ПОМЕТКИ

КОРПУС ДРОССЕЛЯ

FU(H4SOw/oOBD)-15

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

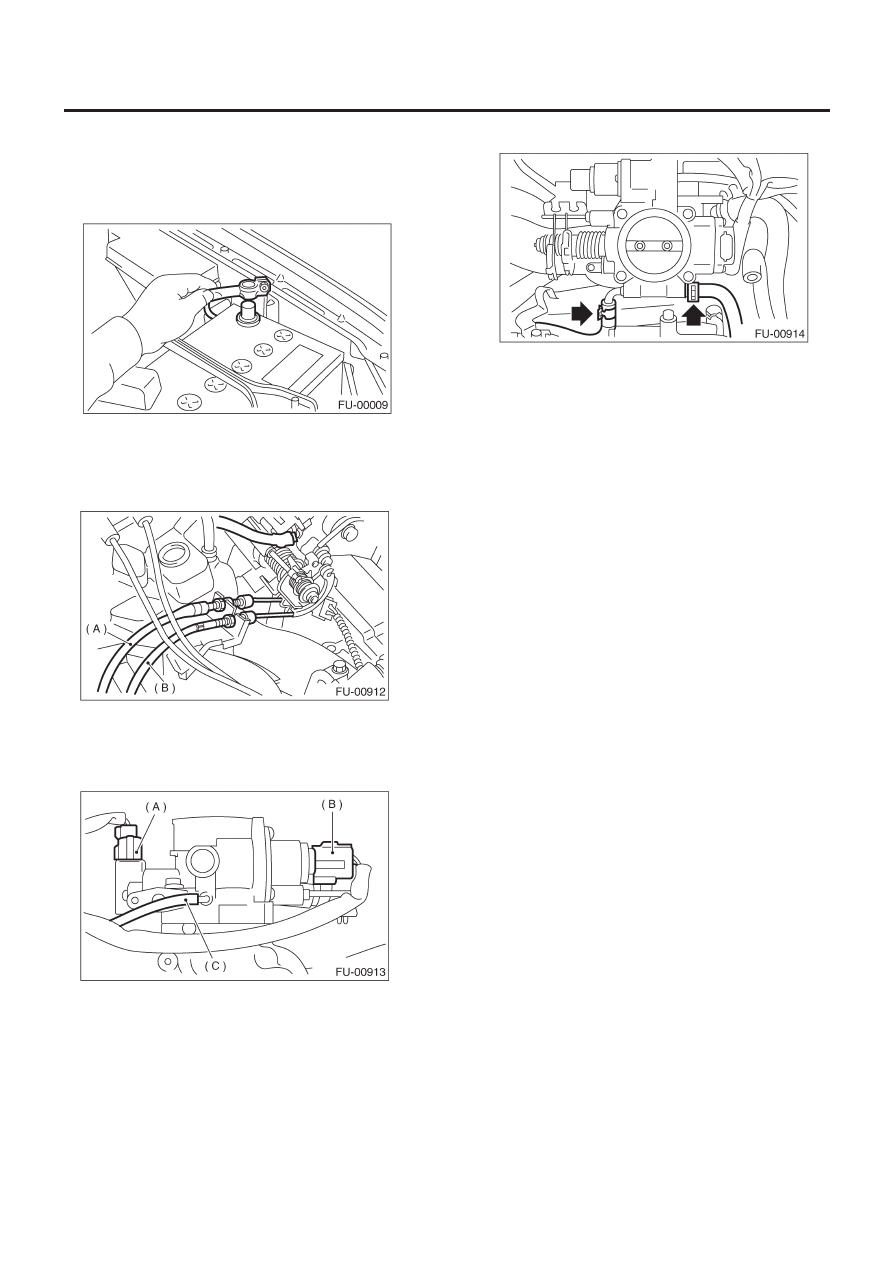

2. Корпус дросселя

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите воздушный фильтр.   <См.
IN(H4SO)-5, Демонтаж, Воздушный фильтр.>
3) Отсоедините трос акселератора (A).
4) Отсоедините трос круиз-контроля (B). (на моделях с круиз-
контролем)

5) Отсоедините коннекторы от соленоидного воздушного
клапана контроля холостого хода и от  датчика положения
дросселя.
6) Отсоедините обходной воздушный шланг от соленоидного
клапана управления продувкой.

(A)  Датчик положения дросселя
(B)  Соленоидный клапан управления воздухом холосто-

го хода

(C)  Обходной воздушный шланг от соленоидного клапана

управления продувкой

7) Отсоедините шланги охладителя двигателя от дросселя.

8) Снимите болты, крепящие дроссель на впускном коллекторе.

B:  УСТАНОВКА

Установите в порядке, обратном демонтажу.

ПРИМЕЧАНИЕ:
• Всегда используйте новую прокладку.
• Для информации по моменту затяжки см. "КОМПОНЕНТ".
<См. FU(H4SOw/oOBD)-3,   КОМПОНЕНТ, Общее описание.>
