ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SO)(diag)-242

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CG:

DTC P1510 НЕПОЛАДКА ЦЕПИ СИГНАЛА #1 СОЛЕНОИДНОГО КЛАПАНА ISC
(НИЗКИЙ ВХОДНОЙ СИГНАЛ)

ПРИМЕЧАНИЕ:
Для информации о процедуре диагностики см. DTC P1516. <См. EN(H4SO)(diag)-243, DTC P1516 НЕПОЛАДКА ЦЕПИ СИГНАЛА #4 СО-
ЛЕНОИДНОГО КЛАПАНА ISC (НИЗКИЙ ВХОДНОЙ СИГНАЛ), Процедура диагностики с диагностическим кодом неполадки (DTC).>

CH:

DTC P1511 НЕПОЛАДКА ЦЕПИ СИГНАЛА #1 СОЛЕНОИДНОГО КЛАПАНА ISC
(ВЫСОКИЙ ВХОДНОЙ СИГНАЛ)

ПРИМЕЧАНИЕ:
Для информации о процедуре диагностики см. DTC P1517. <См. EN(H4SO)(diag)-245, DTC P1517 НЕПОЛАДКА ЦЕПИ СИГНАЛА #4 СО-
ЛЕНОИДНОГО КЛАПАНА ISC (ВЫСОКИЙ ВХОДНОЙ СИГНАЛ), Процедура диагностики с диагностическим кодом неполадки (DTC).>

Cl:

DTC P1512 НЕПОЛАДКА ЦЕПИ СИГНАЛА #2 СОЛЕНОИДНОГО КЛАПАНА ISC
(НИЗКИЙ ВХОДНОЙ СИГНАЛ)

ПРИМЕЧАНИЕ:
Для информации о процедуре диагностики см. DTC P1516. <См. EN(H4SO)(diag)-243, DTC P1516 НЕПОЛАДКА ЦЕПИ СИГНАЛА #4
СОЛЕНОИДНОГО КЛАПАНА ISC (НИЗКИЙ ВХОДНОЙ СИГНАЛ), Процедура диагностики с диагностическим кодом неполадки (DTC).>

CJ:

DTC P1513 НЕПОЛАДКА ЦЕПИ СИГНАЛА #2 СОЛЕНОИДНОГО КЛАПАНА ISC
(ВЫСОКИЙ ВХОДНОЙ СИГНАЛ)

ПРИМЕЧАНИЕ:
Для информации о процедуре диагностики см. DTC P1517. <См. EN(H4SO)(diag)-245, DTC P1517 НЕПОЛАДКА ЦЕПИ СИГНАЛА #4 СО-
ЛЕНОИДНОГО КЛАПАНА ISC (ВЫСОКИЙ ВХОДНОЙ СИГНАЛ), Процедура диагностики с диагностическим кодом неполадки (DTC).>

CK:

DTC P1514 НЕПОЛАДКА ЦЕПИ СИГНАЛА #3 СОЛЕНОИДНОГО КЛАПАНА ISC
(НИЗКИЙ ВХОДНОЙ СИГНАЛ)

ПРИМЕЧАНИЕ:
Для информации о процедуре диагностики см. DTC P1516. <См. EN(H4SO)(diag)-243, DTC P1516 НЕПОЛАДКА ЦЕПИ СИГНАЛА #4
СОЛЕНОИДНОГО КЛАПАНА ISC (НИЗКИЙ ВХОДНОЙ СИГНАЛ), Процедура диагностики с диагностическим кодом неполадки (DTC).>

CL:

DTC P1515 НЕПОЛАДКА ЦЕПИ СИГНАЛА #3 СОЛЕНОИДНОГО КЛАПАНА ISC
(ВЫСОКИЙ ВХОДНОЙ СИГНАЛ)

ПРИМЕЧАНИЕ:
Для информации о процедуре диагностики см. DTC P1517. <См. EN(H4SO)(diag)-245, DTC P1517 НЕПОЛАДКА ЦЕПИ СИГНАЛА #4 СО-
ЛЕНОИДНОГО КЛАПАНА ISC (ВЫСОКИЙ ВХОДНОЙ СИГНАЛ), Процедура диагностики с диагностическим кодом неполадки (DTC).>

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SO)(diag)-243

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CM:

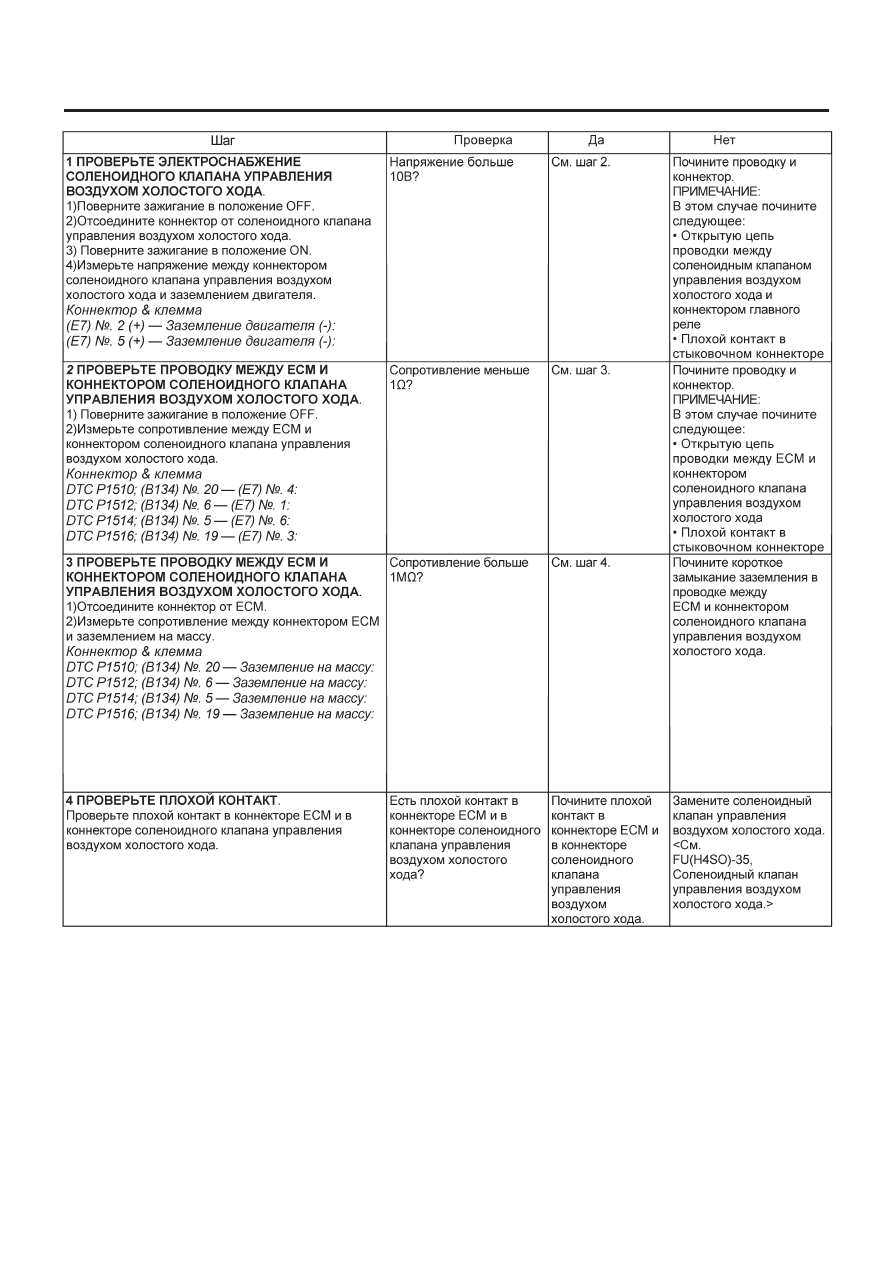

DTC P1516 НЕПОЛАДКА ЦЕПИ СИГНАЛА #4 СОЛЕНОИДНОГО КЛАПАНА ISC
(НИЗКИЙ ВХОДНОЙ СИГНАЛ)

• УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
• Сразу после обнаружения неполадки

• СИМПТОМ НЕПОЛАДКИ:
• Ошибка холостого хода
• Двигатель глохнет.
• Всасывание двигателя

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4SO)(diag)-47, РАБОТА,
Режим очистки памяти.> и Режим Осмотра <См. EN(H4SO)(diag)-40, РАБОТА, Режим осмотра. >

• ДИАГРАММА ПРОВОДКИ:

Главное реле

Соленоидный клапан управле-

ния воздухом холостого хода

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SO)(diag)-244

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SO)(diag)-245

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CN:

DTC P1517 НЕПОЛАДКА ЦЕПИ СИГНАЛА #4 СОЛЕНОИДНОГО КЛАПАНА ISC
(ВЫСОКИЙ ВХОДНОЙ СИГНАЛ)

• УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
• Сразу после обнаружения неполадки

• СИМПТОМ НЕПОЛАДКИ:
• Ошибка холостого хода
• Двигатель глохнет.
• Всасывание двигателя

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4SO)(diag)-47, РАБОТА,
Режим очистки памяти.> и Режим Осмотра <См. EN(H4SO)(diag)-40, РАБОТА, Режим осмотра. >

• ДИАГРАММА ПРОВОДКИ:

Главное реле

Соленоидный клапан управле-

ния воздухом холостого хода

Аккумулятор
