СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)(diag)-50

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

16. Световой индикатор неполадки

A: ПРОЦЕДУРА

1. Активизация светового индикатора неполадки. <См. EN(H4SO)(diag)-51, АКТИВИЗАЦИЯ СВЕТОВОГО ИНДИКАТОРА НЕПОЛАД-
КИ, Световой индикатор неполадки.>

2. Световой индикатор неполадки не загорается. <См. EN(H4SO)(diag)-52, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ЗАГОРАЕТ-
СЯ., Световой индикатор неполадки.>

3. Световой индикатор неполадки не гаснет. <См. EN(H4SO)(diag)-54, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ГАСНЕТ., Свето-
вой индикатор неполадки.>

4. Световой индикатор неполадки не мигает с частотой 3 Гц. <См. EN(H4SO)(diag)-55, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ
МИГАЕТ С ЧАСТОТОЙ 3 ГЦ., Световой индикатор неполадки.>

5. Световой индикатор неполадки остается мигать с частотой 3 Гц. <См. EN(H4SO)(diag)-57, СВЕТОВОЙ ИНДИКАТОР НЕПОЛАД-
КИ ОСТАЕТСЯ МИГАТЬ С ЧАСТОТОЙ 3 ГЦ., Световой индикатор неполадки.>

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)(diag)-51

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

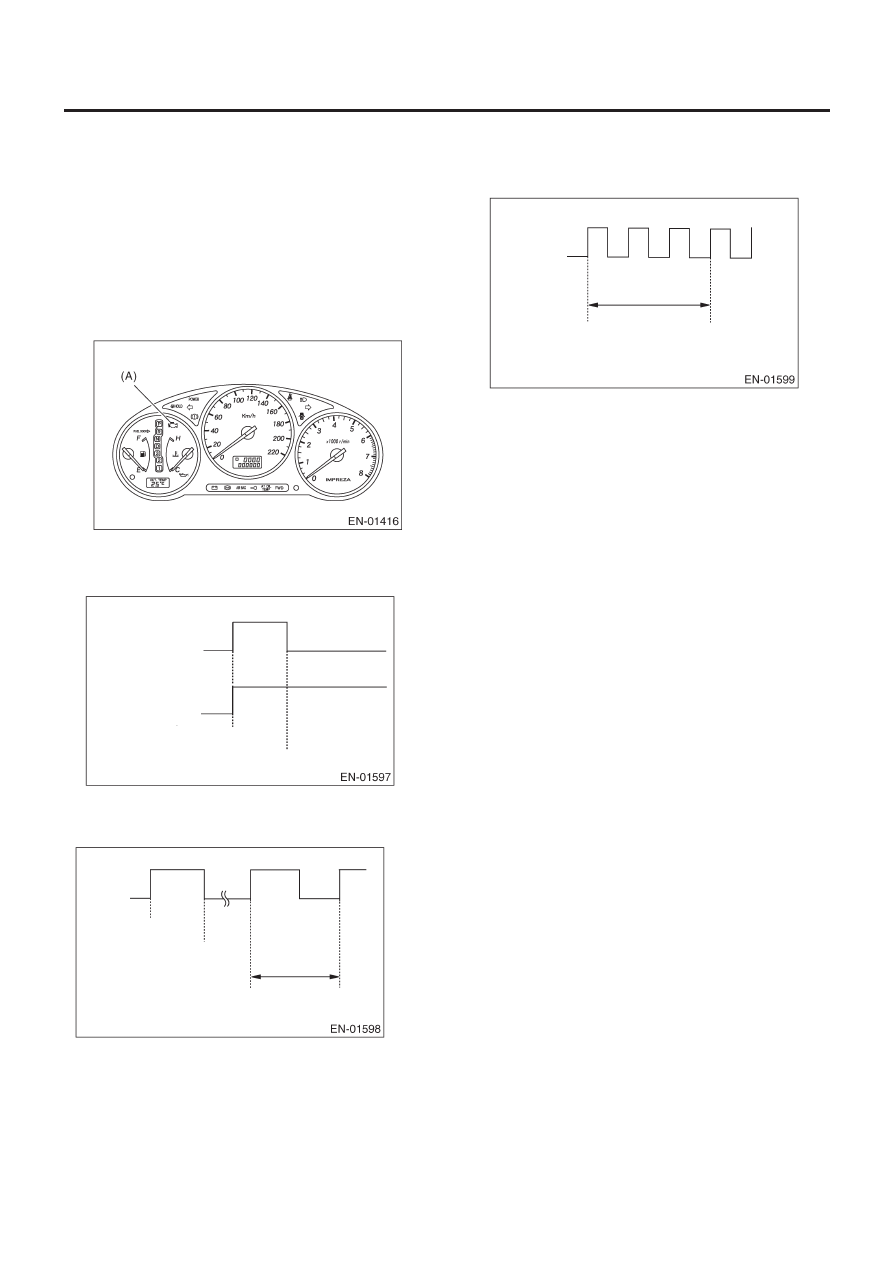

B: АКТИВИЗАЦИЯ СВЕТОВОГО

ИНДИКАТОРА НЕПОЛАДКИ

1) Когда зажигание поворачивается в положение ON (двига-
тель выключен), световой индикатор неполадки(A) на комби-
национном приборе загорается.

ПРИМЕЧАНИЕ:
Если световой индикатор неполадки не загорается, осущест-
вите диагностику цепи светового индикатора неполадки или
цепи комбинационного прибора. <См. EN(H4SO)(diag)-52,
СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ЗАГОРАЕТСЯ., Све-
товой индикатор неполадки.>

2) После запуска двигателя световой индикатор неполадки
гаснет. Если нет, то это означает поломку либо двигателя, ли-
бо системы управления выбросами.

3) Если ситема диагностики определяет перебой зажигания,

что может повредить катализатор, световой индикатор непо-
ладки будет мигать с частотой 1 Гц.

4) Когда зажигание находится в положении ON (двигатель вы-
ключен) или в положении "START" с подсоединенным коннек-
тором тестового режима, световой индикатор неполадки бу-
дет мигать с частотой 3 Гц.

a)  Поломки нет

b) Поломка.

ВКЛ

ВКЛ

ВКЛ

ВКЛ

ВЫКЛ

ВЫКЛ

ВЫКЛ

ВЫКЛ

Зажига-
ние ВКЛ

Зажига-
ние ВКЛ

Зажига-
ние ВКЛ

Перебой
зажигания

Запуск
двигателя

Запуск
двигателя

1 сек.

1 сек.

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)(diag)-52

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

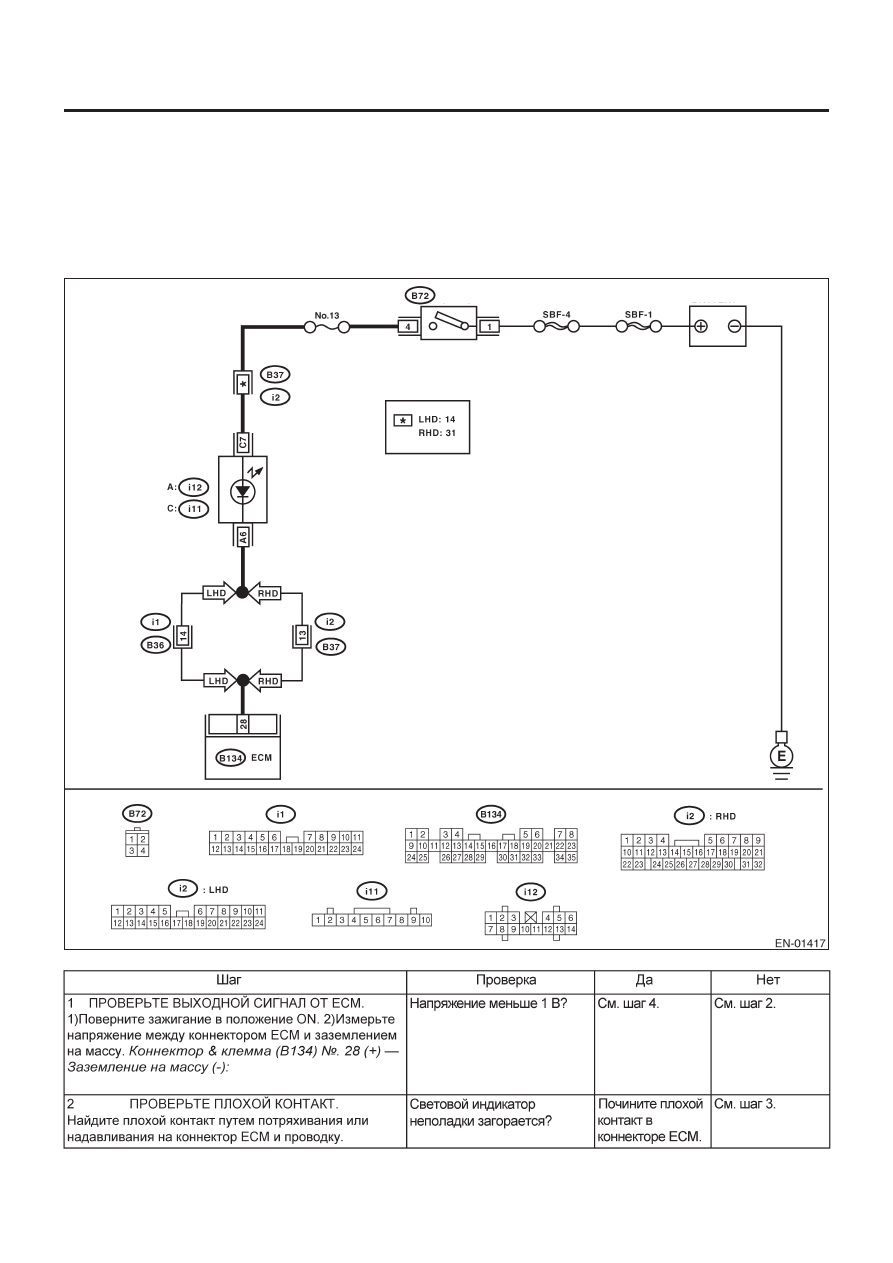

C:  СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ЗАГОРАЕТСЯ.

• ДИАГНОЗ:
• Цепь светового индикатора неполадки открыта или замкнута.

• СИМПТОМ НЕПОЛАДКИ:
• При повороте зажигания в положение ON (двигатель выключен), световой индикатор неполадки не загорается.

• ДИАГРАММА ПРОВОДКИ:

Переключатель зажигания

Аккумулятор

Комбинацион-
ный прибор

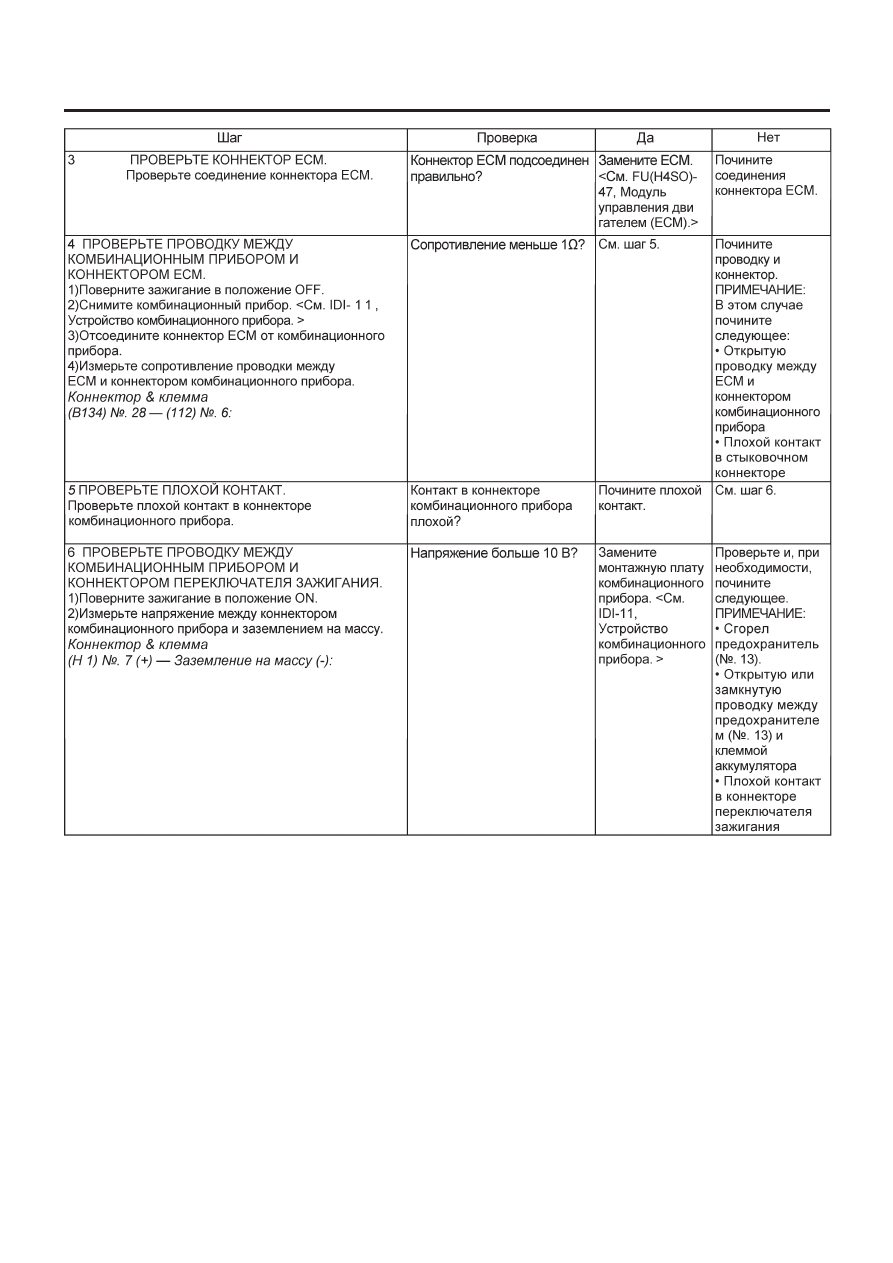

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4SO)(diag)-53

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
