ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-14

МЕХАНИКА

(1)  Маховик (модель MT)
(2)  Укрепление (модель AT)
(3)  Ведущий диск (модель AT)
(4) Верхнее

кольцо

(5) Второе

кольцо

(6) Масляное

кольцо

(7) Поршень
(8) Поршневой

палец

(9) Пружинное

кольцо

(10)  Соединительный блок штока
(11) Соединительный шток
(12)  Подшипник соединительного штока
(13)  Крышка соединительного штока
(14) Коленвал
(15) Сегментная шпонка
(16)  Подшипник коленвала  #1, #3
(17)  Подшипник коленвала #2, #4
(18)  Подшипник коленвала #5

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

45(4.6,33.3)

T2:

72(7.3,52.8)

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-15

МЕХАНИКА

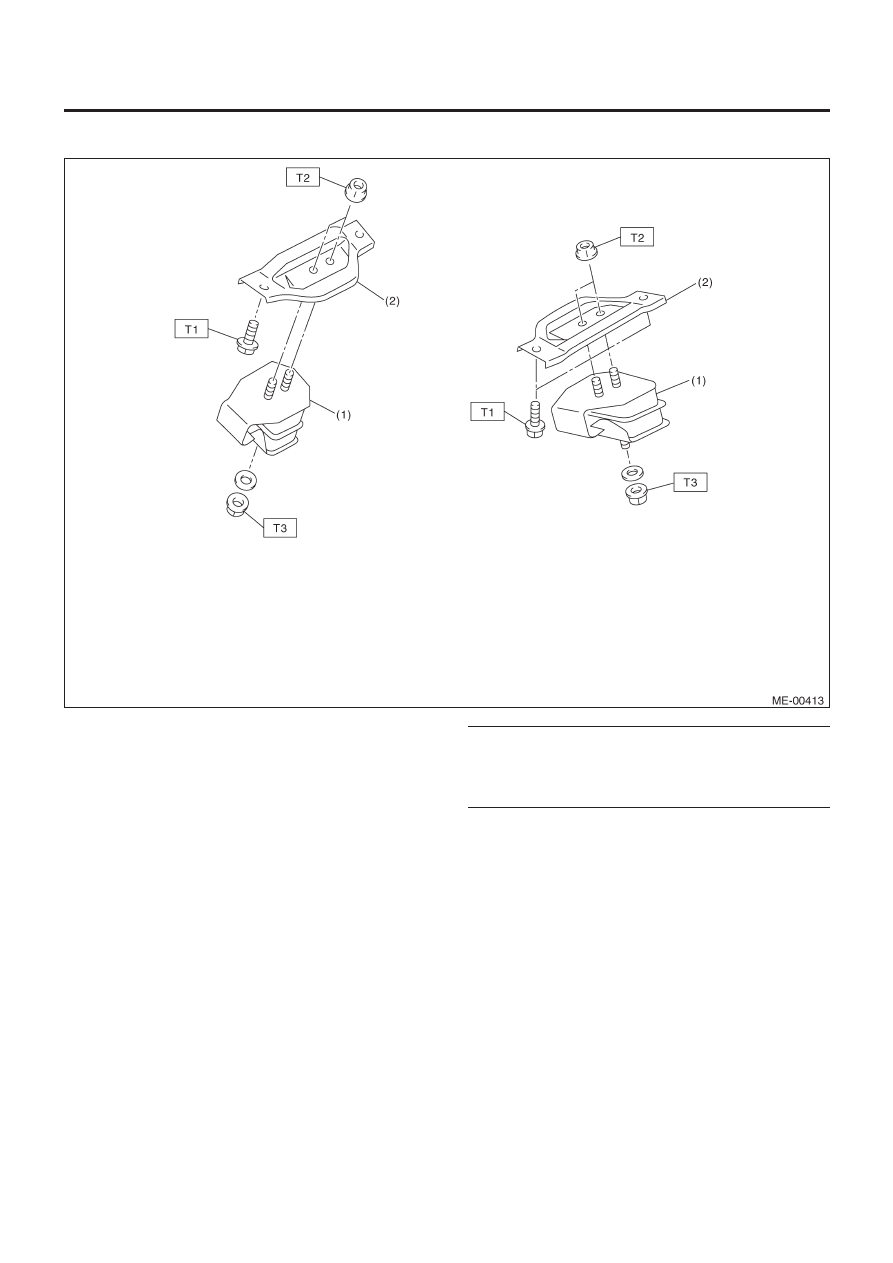

(1)     Передняя брекерная резина
(2)     Передняя крепежная скоба двигателя

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

35(3.6,25.8)

T2:

42(4.3,31.0)

T3:

85(8.7,63)

7.  КРЕПЛЕНИЕ ДВИГАТЕЛЯ

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-16

МЕХАНИКА

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.
• Все части должны быть тщательно вычищены, при это осо-
бое внимание следует уделять масляным каналам двигателя,
поршням и подшипникам.

• Вращающиеся и скользящие части, такие как поршень,
подшипник и коробка, должны покрываться маслом перед
сборкой.
• Следите за тем, чтобы масло, смазка или охладитель не по-
падали на зубчатый ремень, диск сцепления и маховик.
• Все демонтированные детали, в случае их дальнейшего ис-
пользования, должны быть установлены в их изначальных по-
зициях и направлениях.
• Болты, гайки и шайбы должны заменяться на новые, как это
указано.
• Даже если все необходимые осмотры были проведены за-
ранее, делайте повторные проверки при сборочной работе.
• Снимайте и устанавливайте двигатель в местах, где цепные
тали, подъемные устройства и т.д. находятся в постоянном
доступе.
• Следите за тем, чтобы не повреждать крашеные поверхно-
сти панелей кузова инструментом или пятнами, а окна—охла-
дителем или маслом. Накрывайте крылья для их защиты, как
это указано.
• До начала работы приготовьте следующее: инструмент,
тряпки, посуду для сбора охладителя и масла, проволочные
канаты, цепные тали, трансмиссионные домкраты и т.д.
• Поднимайте и опускайте автомобиль, когда это требуется.
Следите за фиксацией правильных положений.

D:  ПОДГОТОВИТЕЛЬНЫЙ ИНСТРУМЕНТ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

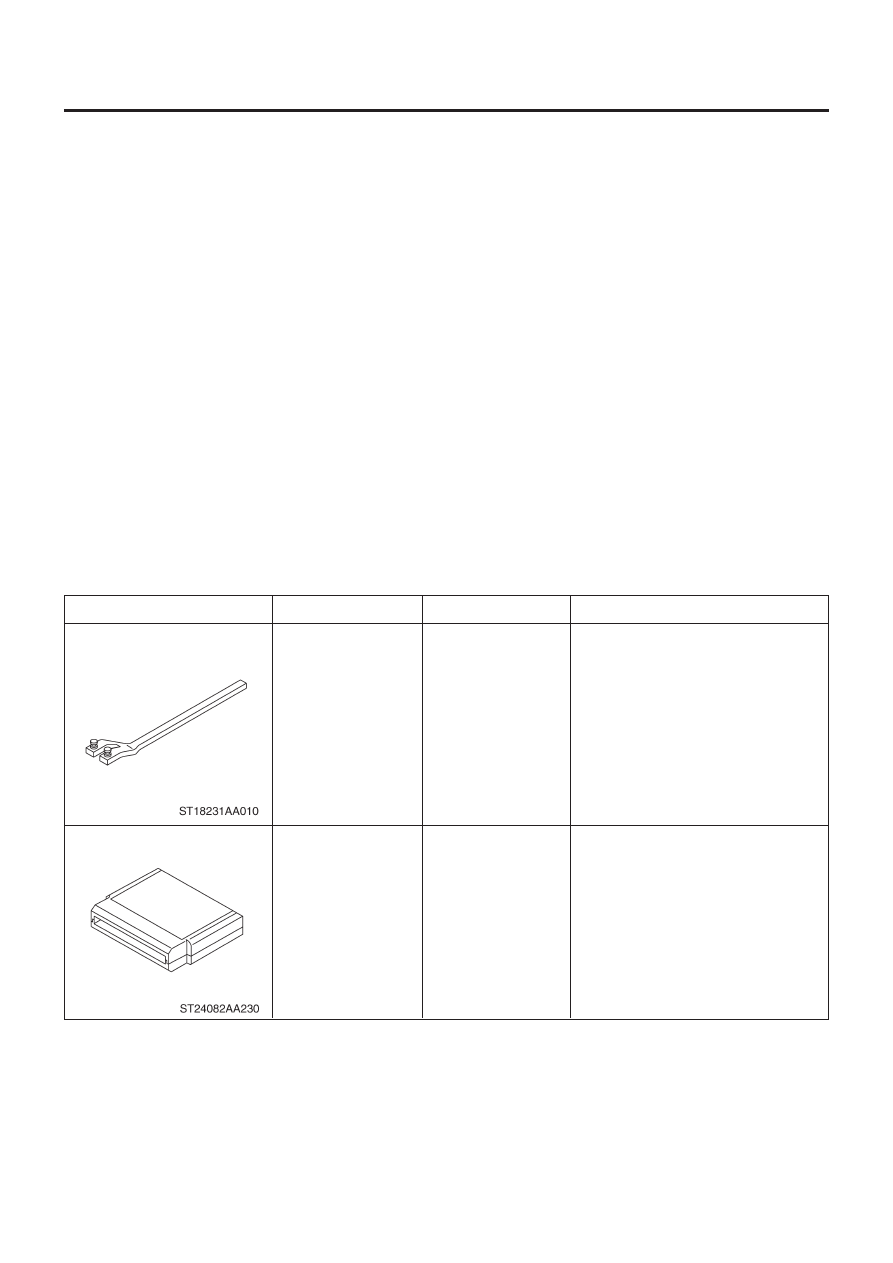

18231AA010

24082AA230

КЛЮЧ КОЛЕСА
РАСПРЕДВАЛА

КАРТРИДЖ

• Используется для демонтажа и
установки звездочки распредвала.
(сторона LH)
• Также может использоваться  КЛЮЧ
ЗВЕЗДОЧКИ РАСПРЕДВАЛА (499207100).

Устранение неполадок для электрических
систем.

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-17

МЕХАНИКА

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

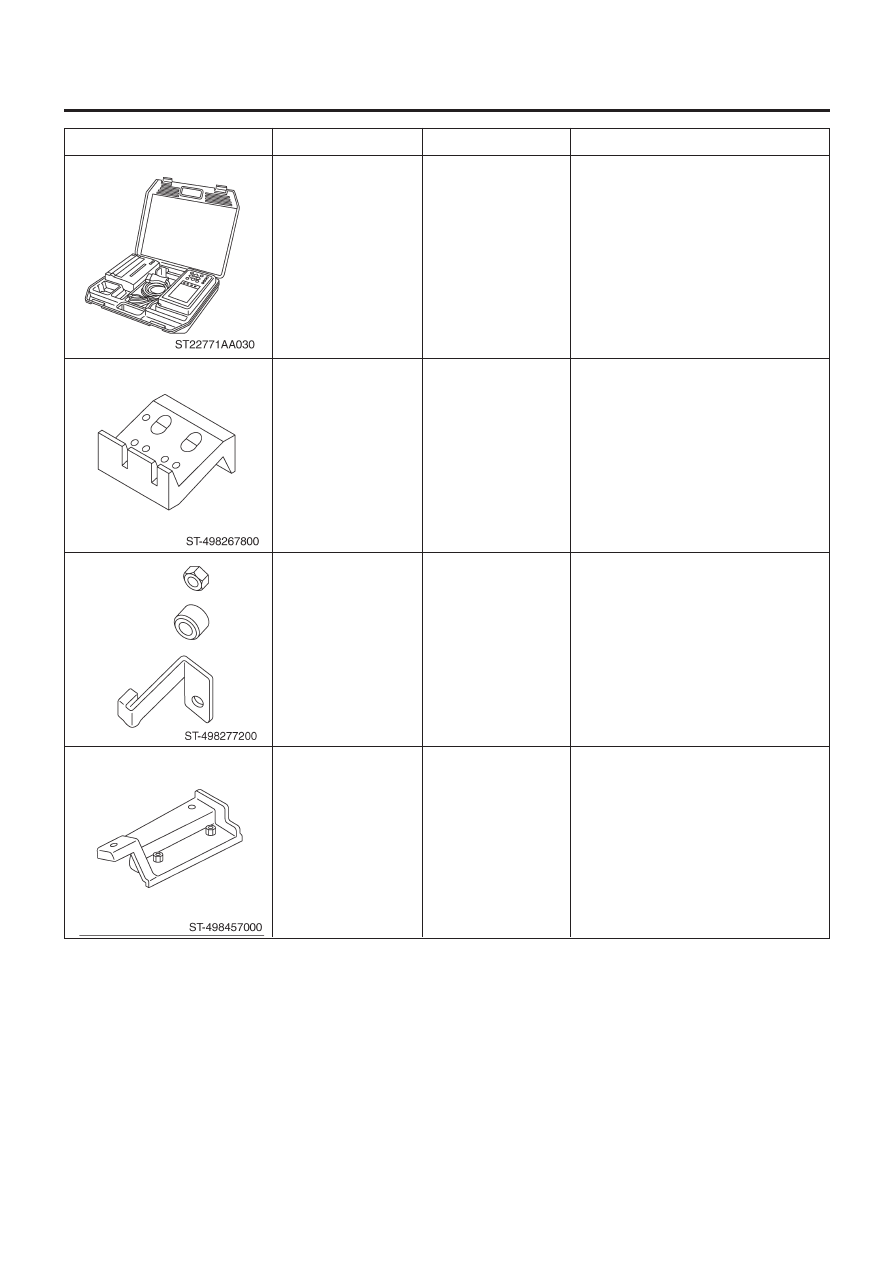

22771AA030

498267800

498277200

498457000

НАБОР СЕЛЕКТОРНОГО
МОНИТОРАSUBARU

СТОЛ ДЛЯ ГОЛОВКИ
ЦИЛИНДРА

СТОППЕРНЫЙ НАБОР

АДАПТЕР
ДВИГАТЕЛЬНОГО
СТЕНДА RH

Устранение неполадок для электрических
систем.
• Английский: 22771AA030 (без принтера)
• Немецкий: 22771AA070 (без принтера)
• Французский: 22771AA080 (без
принтера)
• Испанский: 22771AA090 (без принтера)

Используется для замены направляющих
клапанов.
Используется для демонтажа и установки
клапанных пружин.

Используется для установки
автоматической трансмиссии на
двигатель.

Используется с ДВИГАТЕЛЬНЫМ
СТЕНДОМ (499817000).

ОПИСАНИЕ

ПОМЕТКИ
