ЛАмпА

13-3

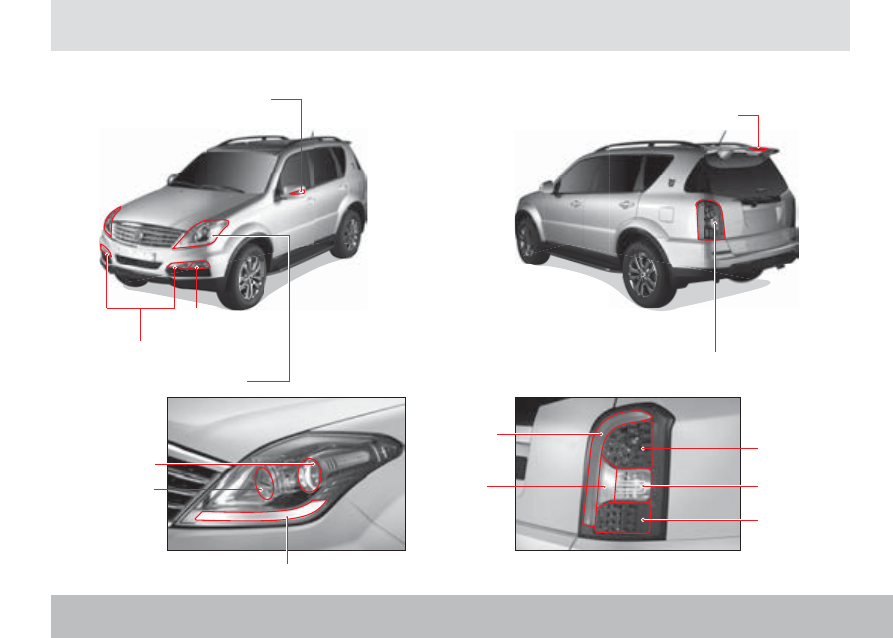

РАСпОЛОЖЕНИЕ НАРУЖНЫХ СВЕТОВЫХ пРИБОРОВ

Фара

Габаритный огонь

Указатель

поворотов

Ближний свет

Лампы повторителей

указателя поворота

на наружных зеркалах

Указатель поворотов

противотуманная

фара

Дополнительный

(верхний) стоп-сигнал

Стоп-сигнал

Стоп-сигнал

или задний

противоту-

манный огонь*

Дальний свет

Фонарь

заднего

хода

Задний

габарит

Задний комбинированный

фонарь

ЛАмпА

13-4

СНЯТИЕ БЛОК-ФАРЫ

1.  Установите  переключатель  света  в

положение  «OFF»  и  извлеките  ключ

из замка зажигания.

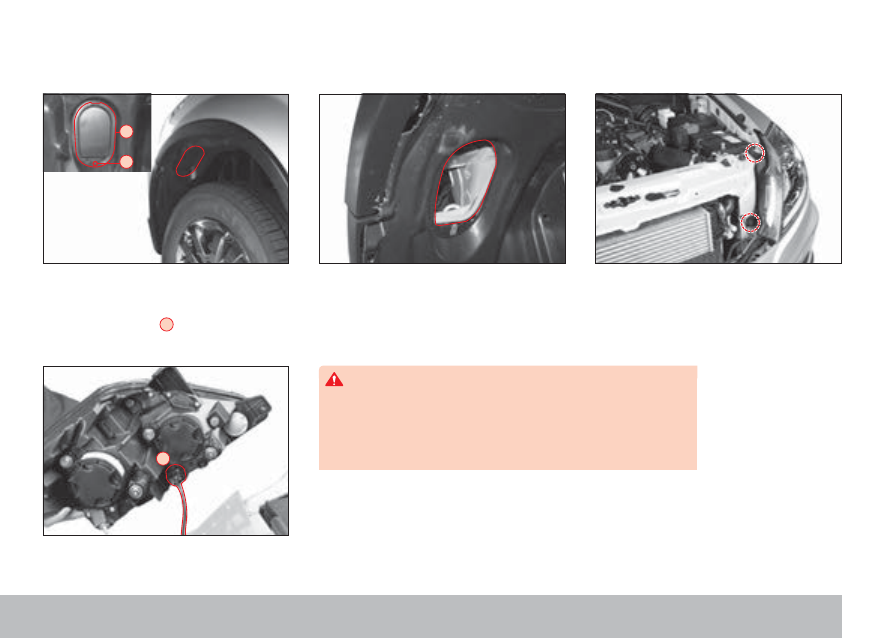

2.  Выверните винт (

A

) и снимите крышку.

A

B

A

3.  Отверните  гайку  крепления  корпуса

фары к колесной арке.

4.  Откройте капот и выверните два кре-

пежных болта.

5.  Отделите  корпус  блок-фары  от  ку-

зова  автомобиля  и  отсоедините  два

электрических разъема.

ВНИмАНИЕ

Из  соображений  безопасности  не  производите  регулировку

оптических  осей  фар  самостоятельно.  Данная  регулировка

должна  выполняться  специально  обученным  персоналом  в

салоне  дилера  Ssangyong  или  в  авторизованном  сервисном

центре Ssangyong.

ЛАмпА

13-5

ФАРА

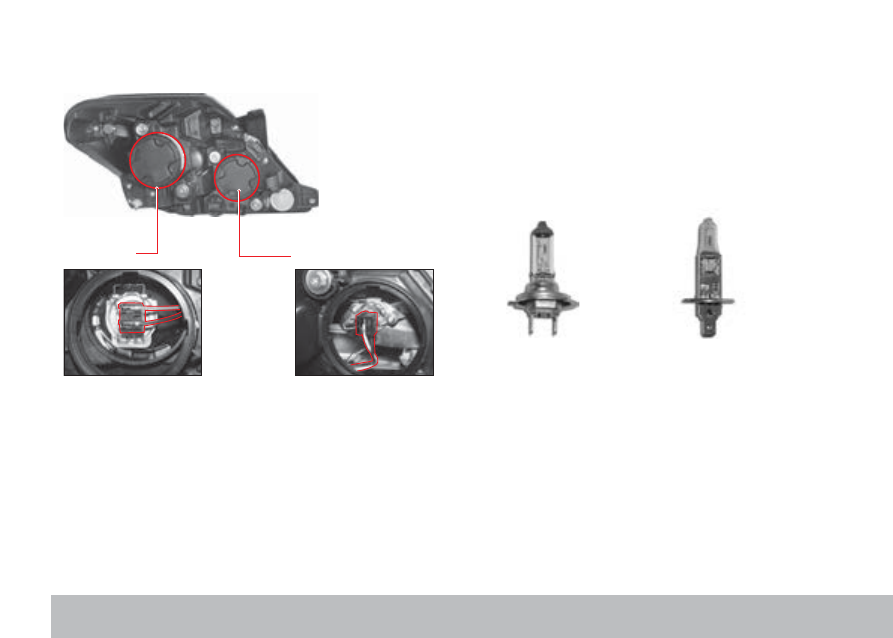

1.  Снимите крышку с корпуса снятой блок-фары.
2.  Отсоедините скобу фиксатора.
3.  Замените лампу новой.
4.  Установка  производится  в  порядке,  обратном  порядку

снятия.

Ближний свет

Дальний свет

Лампа

ближнего

света

Лампа

дальнего

света

ЛАмпА

13-6

ЗАДНИЙ КОмБИНИРОВАННЫЙ ФОНАРЬ

1.  Извлеките ключ из замка зажигания.

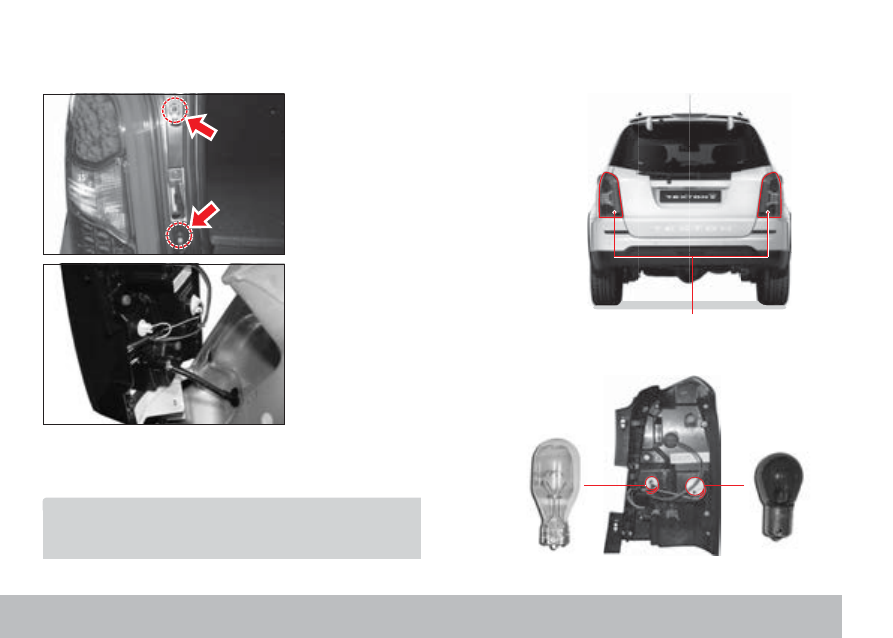

2.  Выверните  два  болта  крепления

корпуса  заднего  комбинированного

фонаря.

Задний комбинированный

фонарь

Лампа фонаря

заднего хода

Лампа заднего

указателя поворота

3.  Отсоедините  основной  разъем  и

снимите корпус заднего комбиниро-

ванного фонаря.

4.  Снимите перегоревшую лампу.
  Указатель  поворотов:  нажмите  на

лампу вниз, поверните и снимите ее.

  Огни заднего хода: вытяните лампу

из патрона.

5.  Замените лампу новой.
6.  Установка производится в порядке,

обратном порядку снятия.

ВАЖНО
Лампы задних габаритных огней и стоп-сигналов светодиодного

типа. Не пытайтесь заменить лампу самостоятельно.
