Комбинация

приборов

5

   Комбинация приборов ............................................ 5-2
   Контрольно-измерительные приборы .................. 5-4
   Система контроля давления в шинах (TPMS)* .... 5-8
   Контрольные лампы и индикаторы .....................5-14
   Жк-дисплей ............................................................5-25
   Сообщения на жк-дисплее

(комбинация приборов supervision) .....................5-31

СОДЕРЖАНИЕ

1

2

3

4

5

6

7

8

9

10

11

12

13

14

КОМбИНАЦИЯ ПРИбОРОВ

5-2

37

10

11
12
13

2

4

5 6

3

1

8

9

36

27 25 23 21

26

19 18 17 16

32

30

31

35

33

34

29

24 22 20

28

7

15 14

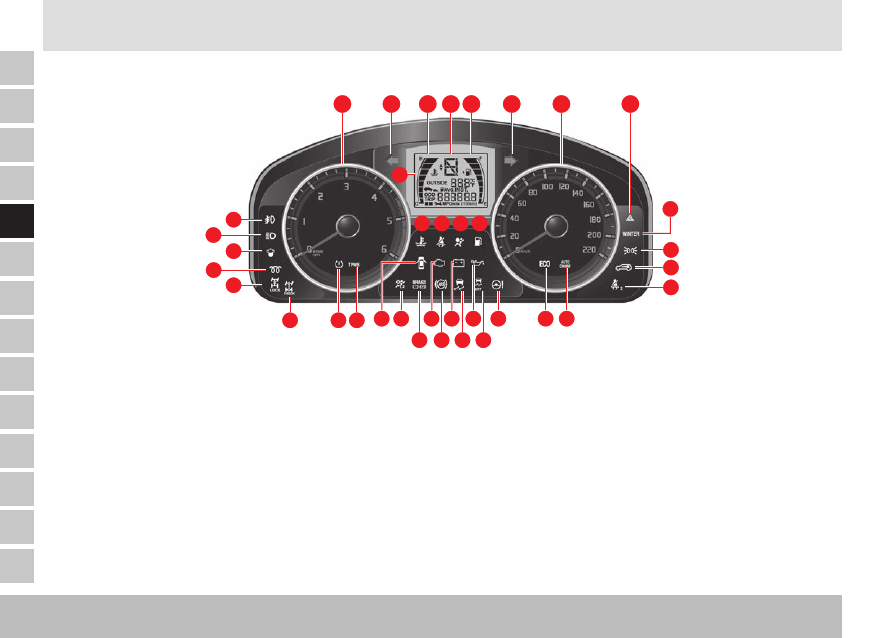

КОМбИНАЦИЯ ПРИбОРОВ

1.  Тахометр
2.  Индикатор левого указателя поворота
3.  Индикатор правого указателя поворота
4.  Указатель температуры охлаждающей жид-

кости

5.  Индикатор включенной передачи (для авто-

матической трансмиссии)

6.  Указатель уровня топлива
7.  ЖК-дисплей
8.  Спидометр
9.  Контрольная лампа аварийной сигнализации

10.  Индикатор активации зимнего режима
11.  Индикатор включения габаритных огней
12.  Контрольная лампа системы иммобилайзера
13.  Контрольная лампа «Пристегните ремень»

(сиденье переднего пассажира)

14.  Контрольная лампа системы круиз-контроля
15.  Индикатор «ECO» (диз.), «READY» (бенз.)
16.  Контрольная лампа низкого уровня топлива
17.  Контрольная лампа системы подушек

безопасности

18.  Контрольная лампа «Пристегните ремень»

(сиденье водителя)

19.  Контрольная лампа перегрева двигателя
20.  Контрольная лампа системы EPS
21.  Индикатор отключения системы ESP
22.  Контрольная лампа давления моторного масла
23.  Контрольная лампа системы ESP
24.  Контрольная лампа системы зарядки

аккумуляторной батареи

25.  Контрольная лампа ABS
26.  Контрольная лампа «Проверь двигатель»

27.  Контрольная лампа тормозной системы
28.  Контрольная лампа отключения передней

пассажирской подушки безопасности

29.  Контрольная лампа «Закройте двери»
30.  Контрольная лампа системы TPMS
31.  Предупреждение  о  падении  давления  воз-

духа в шинах

32.  Контрольная лампа «4WD CHECK»
33.  Контрольная лампа блокировки полного

привода

34.  Контрольная  лампа  системы  свечей  нака-

ливания (диз.), «ECO» (бенз.)

35.  Контрольная лампа наличия воды в топлив-

ном фильтре

36.  Индикатор активации дальнего света
37.  Индикатор активации противотуманных фар

1

2

3

4

5

6

7

8

9

10

11

12

13

14

ОбЫЧНАЯ КОМбИНАЦИЯ ПРИбОРОВ

КОМбИНАЦИЯ ПРИбОРОВ

5-3

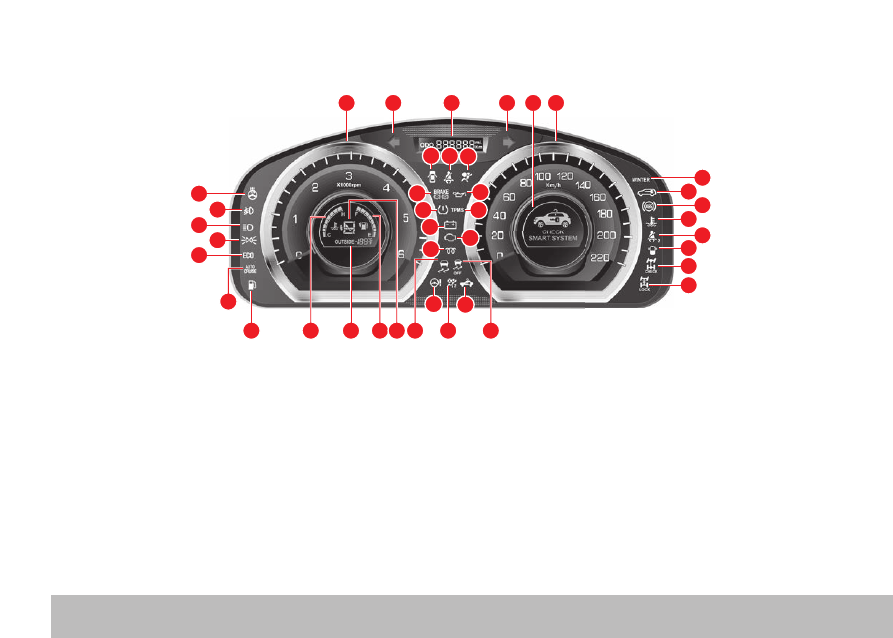

КОМбИНАЦИЯ ПРИбОРОВ SUPERVISION*

1.  Тахометр
2.  Индикатор левого указателя поворота
3.  Одометр
4.  Индикатор правого указателя поворота
5.  ЖК-дисплей
6.  Спидометр
7.  Индикатор активации зимнего режима
8.  Контрольная лампа системы иммобилайзера
9.  Контрольная лампа ABS

10.  Контрольная лампа перегрева двигателя
11.  Контрольная лампа «Пристегните ремень» (си-

денье переднего пассажира)

12.  Контрольная лампа наличия воды в топливном

фильтре

13.  Контрольная лампа «4WD CHECK»
14.  Контрольная лампа блокировки полного привода

1

5

6

2

3

17

18

20

22

24

19

21

23

15

4

33

32

27

28

26

29

25

31 30

8

9

7

11

12

10

13
14

16

39

40

38

36

37

35

34

15.  Контрольная лампа системы подушек безо-

пасности

16.  Контрольная лампа «Пристегните ремень»

(сиденье водителя)

17.  Контрольная лампа «Закройте двери»
18.  Контрольная лампа тормозной системы
19.  Контрольная лампа давления моторного

масла

20.  Предупреждение о падении давления

воздуха в шинах

21.  Контрольная лампа системы TPMS
22.  Контрольная лампа системы зарядки ак-

кумуляторной батареи

23.  Контрольная лампа «Проверь двигатель»
24.  Контрольная лампа системы свечей нака-

ливания (диз.), «ECO» (бенз.)

25.  Индикатор отключения системы ESP

26.  Контрольная лампа Смарт ключа
27.  Контрольная лампа отключения передней

пассажирской подушки безопасности

28.  Контрольная лампа системы EPS
29.  Контрольная лампа системы ESP
30.  Индикатор включенной передачи

(для автоматической трансмиссии)

31.  Указатель уровня топлива
32.  Температура наружного воздуха
33.  Указатель температуры охлаждающей жидкости
34.  Контрольная лампа низкого уровня топлива
35.  Контрольная лампа системы круиз-контроля
36.  Индикатор «ECO» (диз.), «READY» (бенз.)
37.  Индикатор включения габаритных огней
38.  Индикатор активации дальнего света
39.  Индикатор активации противотуманных фар
40.  Пульт управления на рулевом колесе

КОМбИНАЦИЯ ПРИбОРОВ

5-4

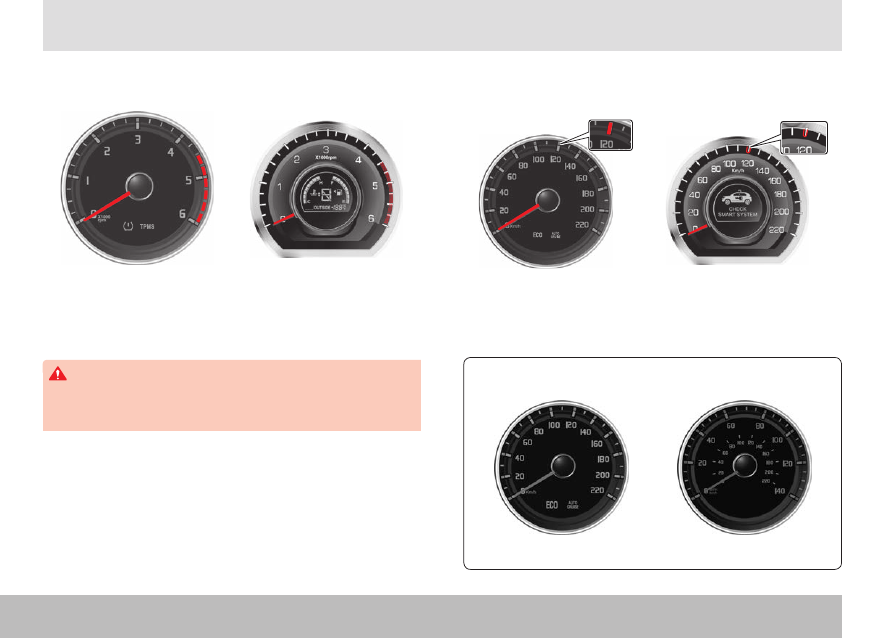

ТАХОМЕТР

Тахометр показывает скорость вращения коленчатого вала дви-

гателя  в  оборотах  в  минуту.  Для  определения  числа  оборотов

отображаемое значение необходимо умножить на 1000.

ВНИМАНИЕ

Не повышайте обороты двигателя выше, чем указано в зоне, выделен-

ной красным цветом. Это может привести к серьезному повреждению

компонентов двигателя.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИбОРЫ

ВАЖНО

СПИДОМЕТР

Спидометр показывает скорость движения автомобиля в киломе-

трах в час (км/ч) или милях в час (миль/ч).

КРАСНАЯ ЗОНА

(ТОЛЬКО ДЛЯ GCC)

КРАСНАЯ ЗОНА

(ТОЛЬКО ДЛЯ GCC)

Спидометр – КМ/Ч

Спидометр – МИЛЬ/Ч

Обычная комбинация

приборов

Комбинация приборов

Supervision

Обычная комбинация

приборов

Комбинация приборов

Supervision

Для обычной комбинации при-

боров
