SsangYong Rodius (2013 year). Manual - part 100

07-7

2110-01

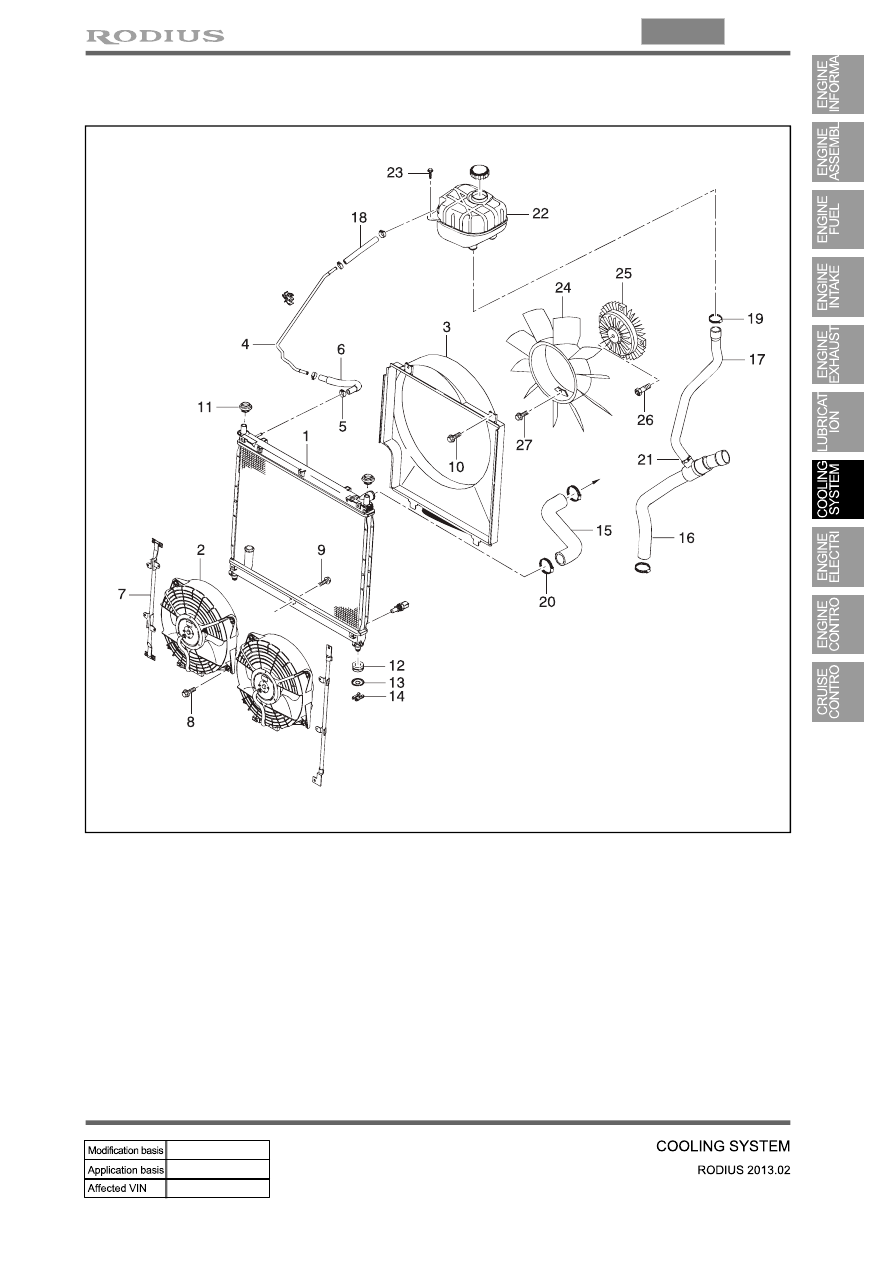

2. COMPONENT LOCATOR

07-8

Radiator

Electric fan

Shroud

Deaeration tube

Clamp

Deaeration hose (radiator)

Electric fan mounting bracket

Bolt (M6, 8 pieces)

Bolt (M6, 4 pieces)

Bolt (M6, 4 pieces)

Upper radiator insulator

Lower radiator insulator

Plate

Clip

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

Inlet hose

Outlet hose

3 way hose

Deaeration hose (reservoir tank)

Clamp

Clamp

Make up hose holder

Reservoir tank

Bolt (M6, 2 piece)

Cooling fan

Viscous clutch

Bolt (M6, 1 piece)

Bolt (M6, 3 piece)

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

26.

27.

08-3

1452-01

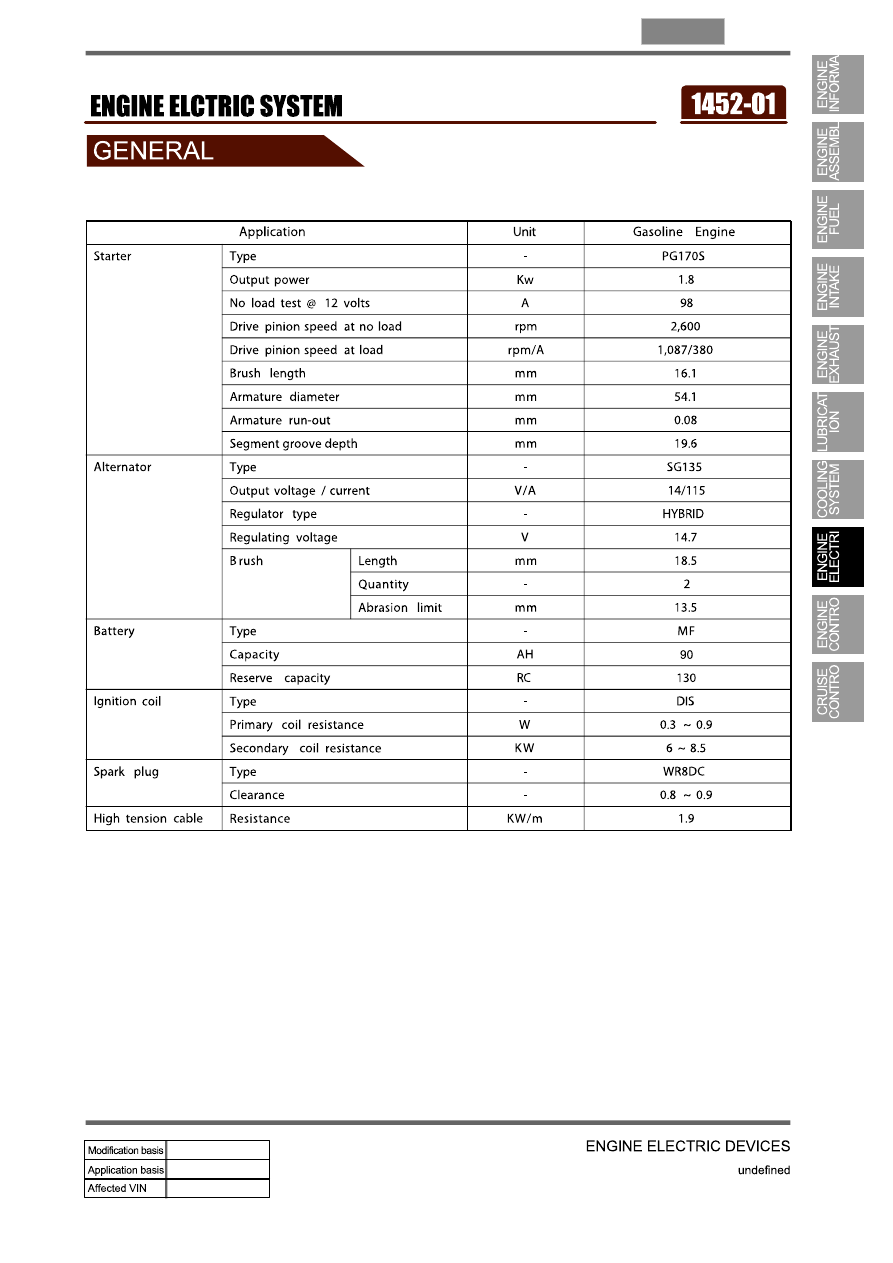

1. GENERAL SPECIFICATIONS

08-4

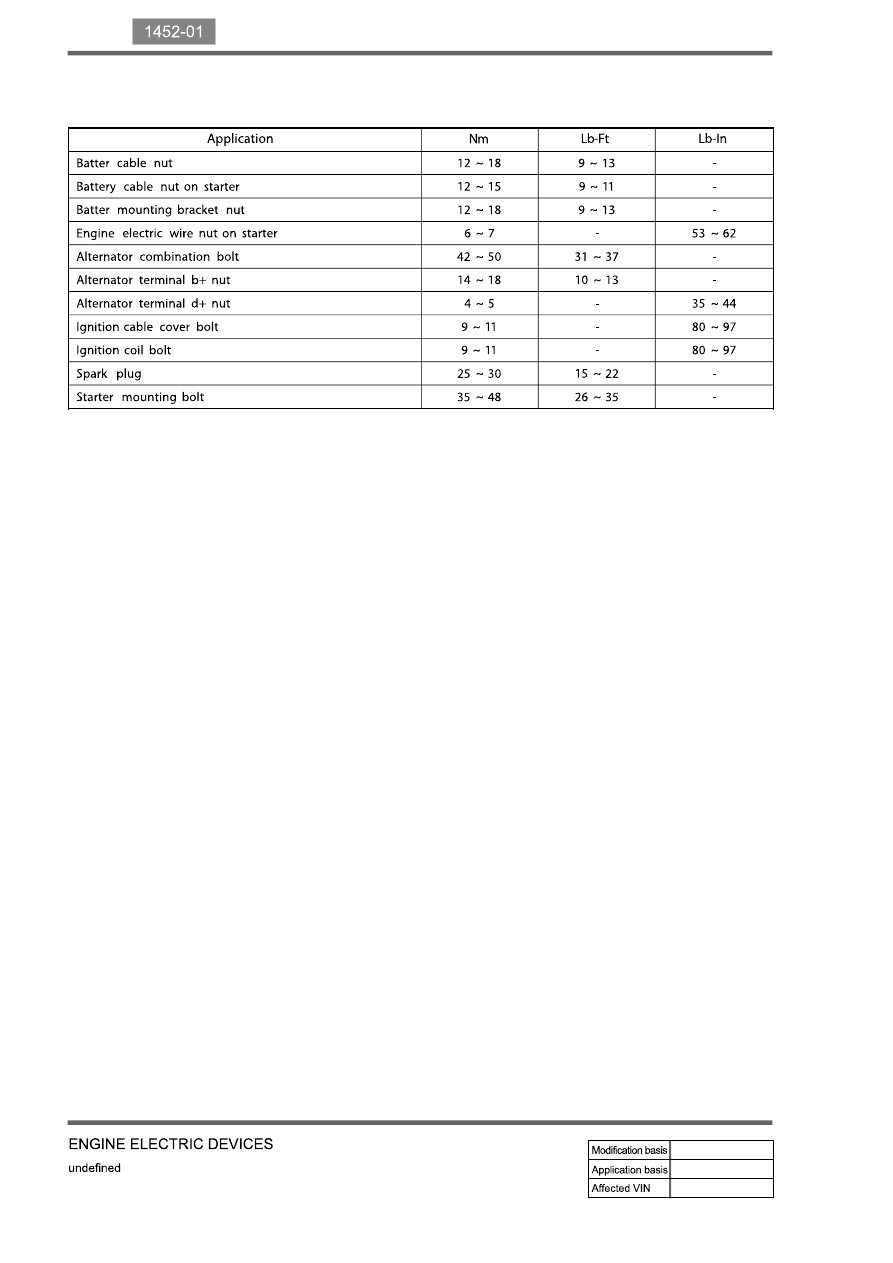

2. FASTENER TIGHTENING SPECIFICATIONS
