OM600 ENGINE CONTROLS 1F3 -- 41

DAEWOO MY_2000

After Testing

Preceding Work : Start of delivery test

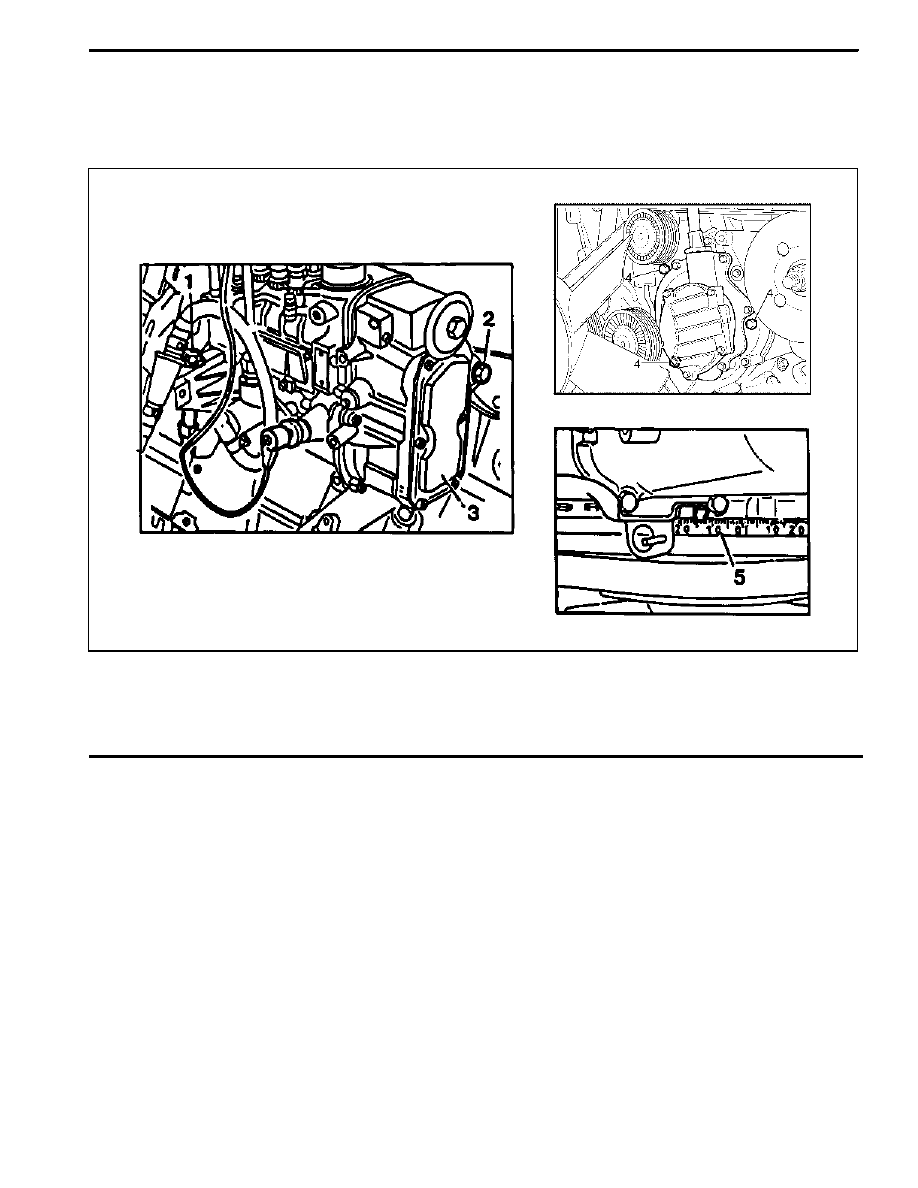

Position Sensor (RIV method)

1 Adjusting Screw

2 Bolt

23N∙m (17 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

3 Fuel Injection Pump

4 Bolt

23N∙m (17 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

5 Scale

Rl start of delivery = 14_-- 16_ ATDC

. .

1F3 -- 42 OM600 ENGINE CONTROLS

DAEWOO MY_2000

Tools Required
617 589 08 21 00 Position Sensor

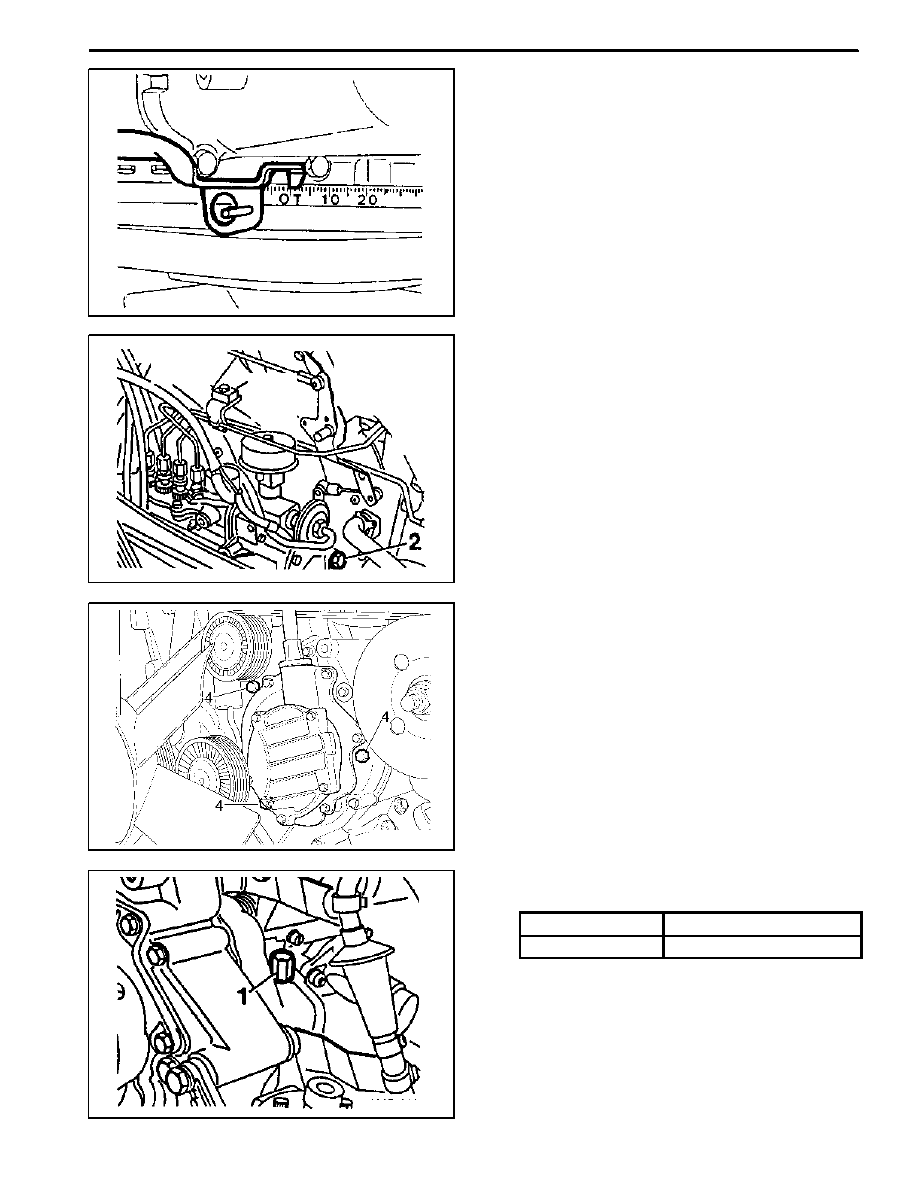

Adjustment Procedure

1. Position the No. 1 cylinder at ATDC 15_

Notice
Do not rotate the engine in opposite direction of en-

gine rotation.

2. Remove the bolt (2) at the supporting bracket.

3. Remove the bolt (4).

4. Turn the adjusting screw (1) until both lamps ’A’ + ’B’

on the position sensor light up.

To the right

Start of delivery retarded

To the left

Start of delivery advanced

Notice
If the adjustment range is not adequate, remove the

injection pump and reinstall.

Position Sensor 617 589 08 21 00

5. After adjusting, retighten all the bolt to the specified

torque.

OM600 ENGINE CONTROLS 1F3 -- 43

DAEWOO MY_2000

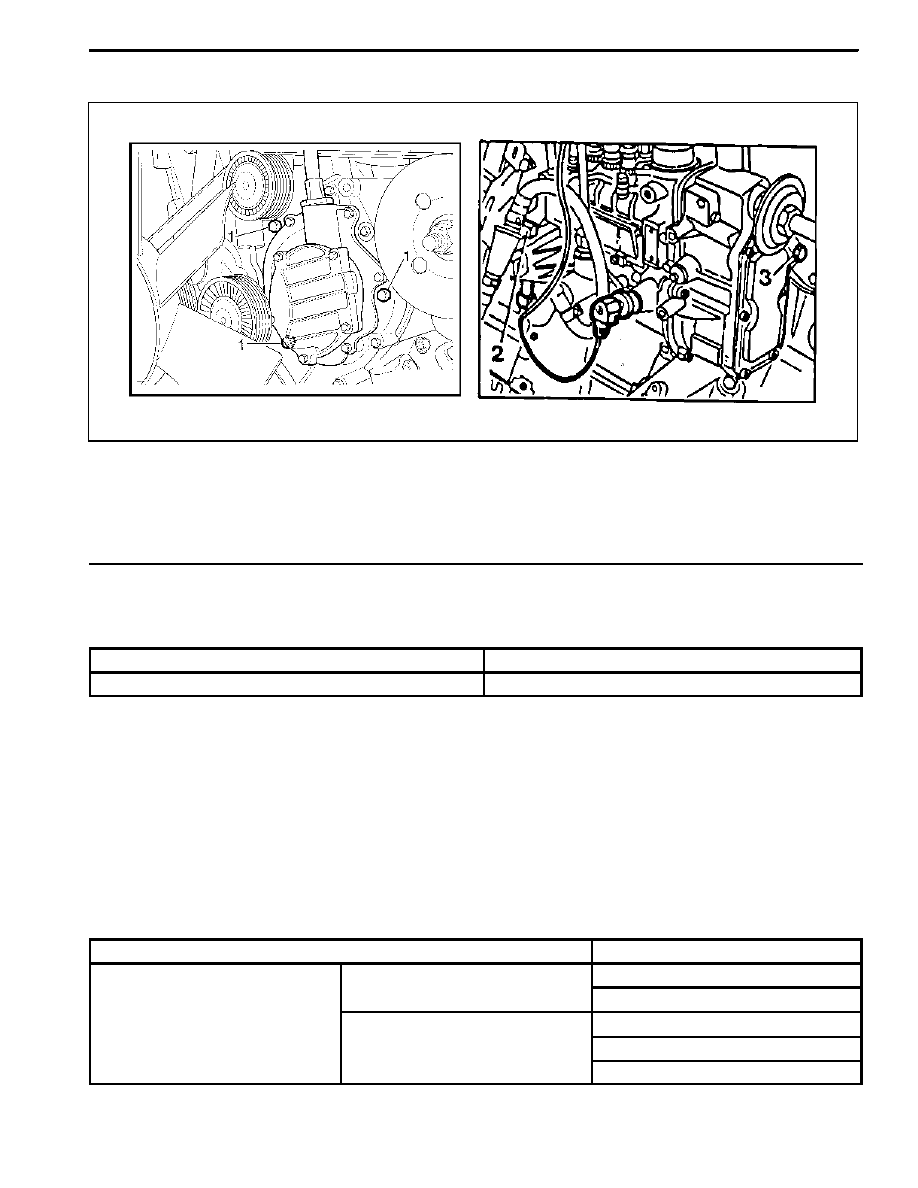

Digital tester (RIV Method)

1 Bolt

23N∙m (17 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

2 Adjusting

Screw To the right : start of delivery retarded

To the left : start of delivery advanced

3 Bolt

23N∙m (17 lb-ft)

. . . . . . . . . . . . . . . . . . . . . .

Service Data

Start of Delivery (RIV)

ATDC 14_ -- 16_

Ldling Speed

OM661LA : 720 -- 820 rpm, OM662LA : 750 -- 850 rpm

Tools Required
617 589 09 21 00 Rl Sensor
617 589 10 21 00 Timing Tester
667 589 00 21 00 TDC Pulse Generator

Commercial Tools

Item

Tools

Digital Tester

With Pulse Generator

Bosch, MOT 001.03

g

Hartmann & Braun, EOMT3

Without Pulse Generator

Bosch, ETD 019.00

Sun, DIT 9000

ALV, Diesel -- Tester 875

1F3 -- 44 OM600 ENGINE CONTROLS

DAEWOO MY_2000

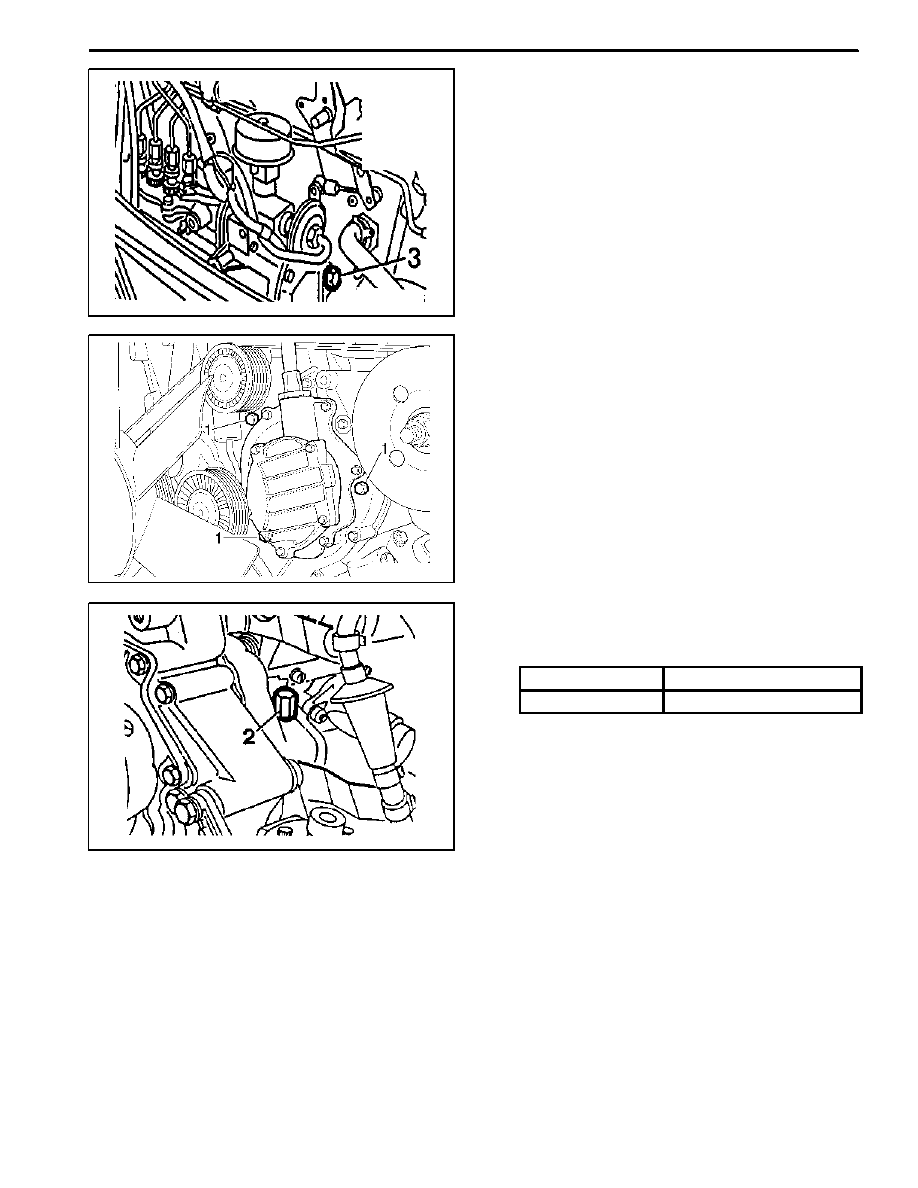

Adjustment Procedure

1. Remove the bolt (3) at the supporting bracket.

2. Remove the bolts (1) at the timing case cover.

3. Run the engine at idle speed.
4. Turn the adjusting screw (2) until the specification

(15_ ± 1_ ATDC) is indicated on the digital tester.

To the Right

Start of Delivery Retarded

To the Left

Start of Delivery Advanced
