SsangYong Korando II (1996-2006 year). Manual - part 185

1D3 -- 2 OM600 ENGINE COOLING

DAEWOO MY_2000

DIAGNOSIS

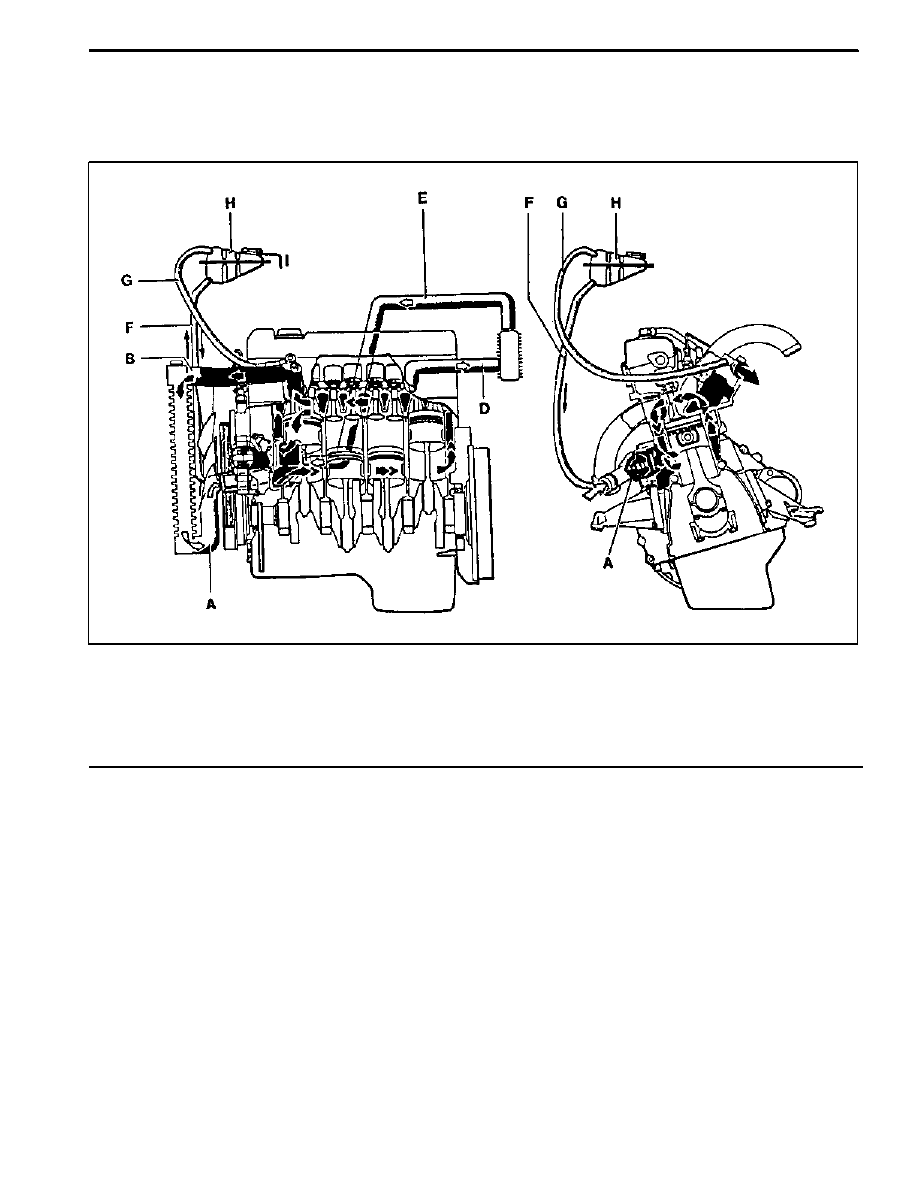

COOLING CIRCULATION

A Thermostat

B Radiator

D From Heater

E Hose

G Deaeration Line

H Reservoir

1D3 -- 4 OM600 ENGINE COOLING

DAEWOO MY_2000

COOLING SYSTEM LEAKAGE TEST

Tools Required
124 589 15 21 00 Tester

Test

1. Loosen the pressure cap by 1 notch and remove the

cap after.
Notice
Do not remove radiator cap when coolant is above

90°C.

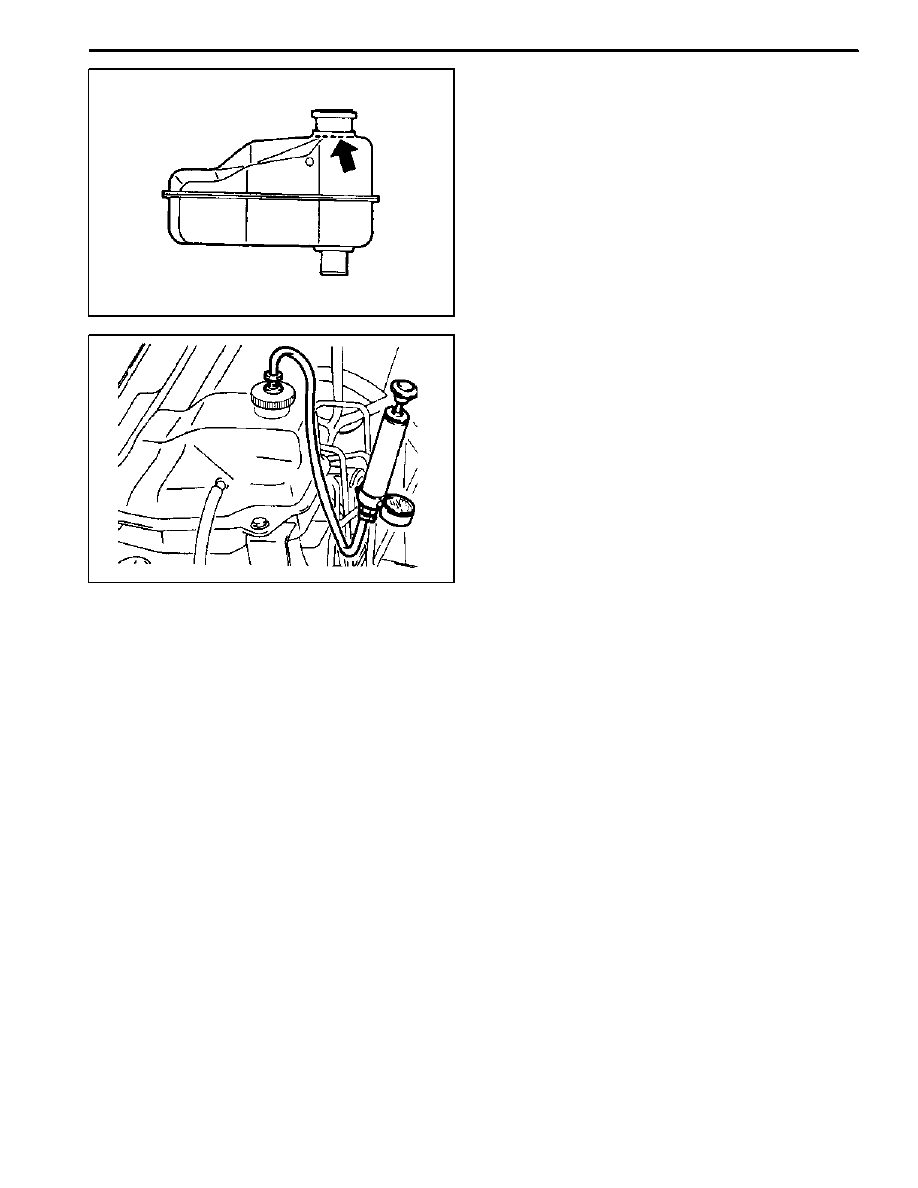

2. Add the coolant to the arrow mark of coolant reser-

voir.

3. Connect the special tool to the injector of reservoir

and apply 1.4bar pressure.

Tester 124 589 15 21 00

4. If the pressure on the tester drops, check the hose,

pipe and leakage and, replace or retighten.

OM600 ENGINE COOLING 1D3 -- 5

DAEWOO MY_2000

MAINTENANCE AND REPAIR

ON--VEHICLE SERVICE

DRAIN AND FILLING OF COOLANT

Preceding Work : Removal of skid plate

Drain / Filling

1. Loosen the pressure cap of reservoir by 1 notch and

remove pressure and then loosen the cap.
Notice
Do not remove radiator cap when coolant is above

90°C.

2. Open the drain plug and drain the coolant.

Notice
Collect the coolant by using the proper bottle.

3. Remove the drain plug(1) and seal(2) of cylinder

block and drain the coolant.

4. Replace the seal to new one and tighten the drain

plug.
Installation Notice

Tightening Torque

30 N∙m (22 lb-ft)

5. Tighten the drain plug of the lower radiator.
6. Fill the coolant through coolant reservoir--tank.

Notice
D

A proportion of 50% by volume of water / anticor-

rosion must be ensured.

7. After engine is running at idle speed, check the level

of coolant. If necessary, add enough specified cool-

ant.

1D3 -- 6 OM600 ENGINE COOLING

DAEWOO MY_2000

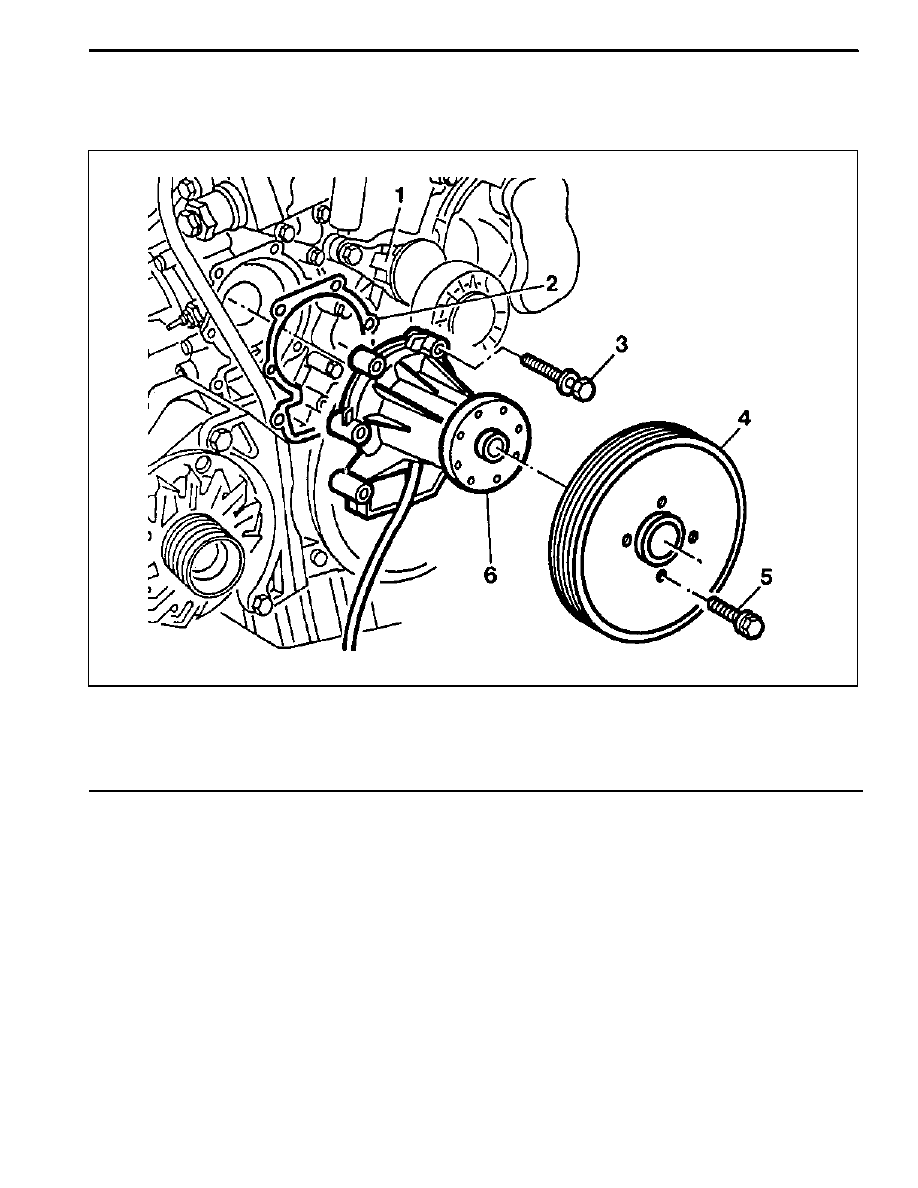

WATER PUMP

Preceding Work :

Removal of cooling fan
Removal of V--belt

1 Tensioning Lever

2 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . .

3 Bolt

10 N∙m (89 lb-in)

. . . . . . . . . . . . . . . . . . . . .

4 Belt Pulley

5 Bolt

10 N∙m (89 lb-in)

. . . . . . . . . . . . . . . . . . . . .

6 Water Pump
