OM600 ENGINE MECHANICAL 1B3 -- 145

DAEWOO MY_2000

CHAIN TENSIONER

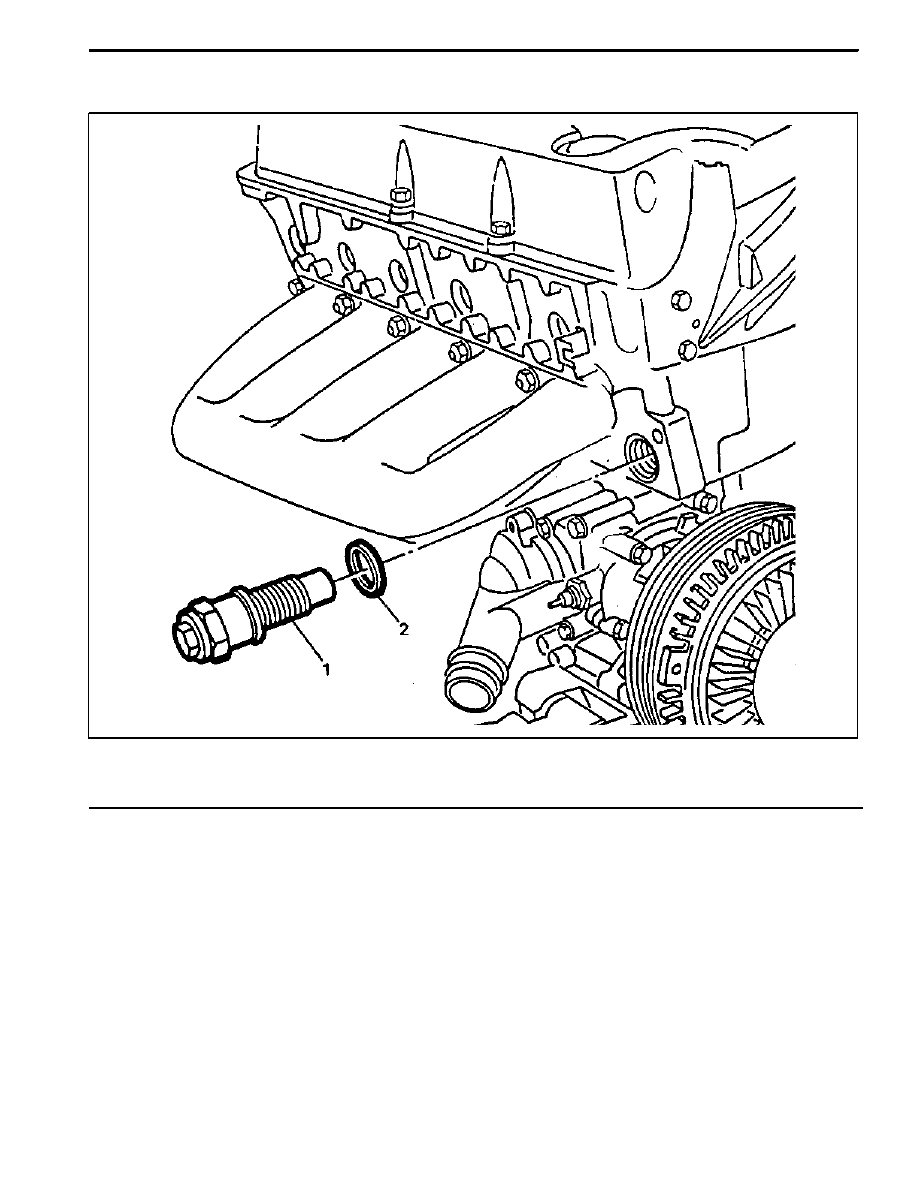

1 Chain Tensioner

80N∙m (59 lb-ft)

. . . . . . . . . . . .

2 Seal

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1B3 -- 146 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

Notice
Always install the chain tensioner to be filled with oil.

Place the chain tensioner in engine oil up to over the

collar on the hexagon headwith the thrust pin facing

up. Slowly push down the thrust pin as far as the

stop 7~10 times with the aid of a press or a column

drill
Faulty chain tensioners should be replaced com-

pletely.

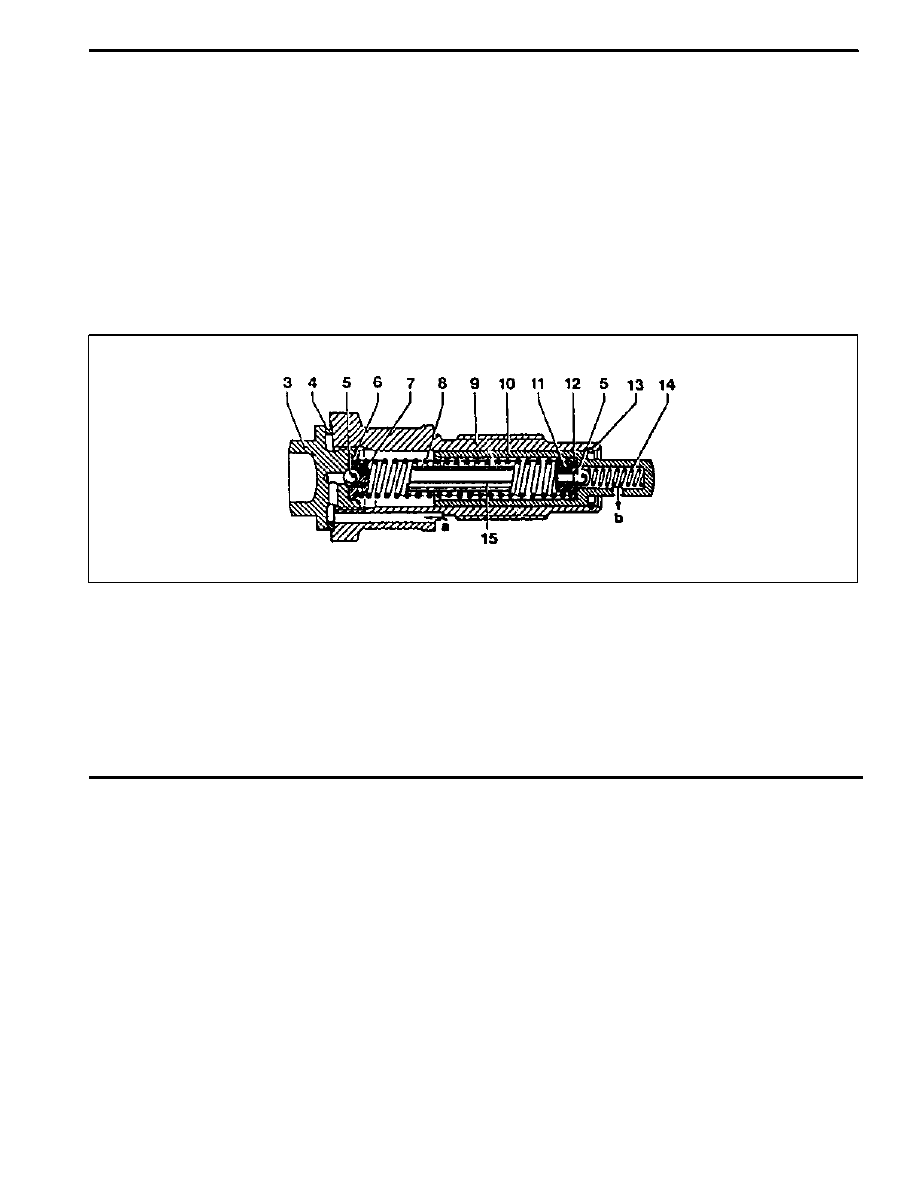

3 Screw Plug

4 Aluminum Gasket

5 Ball

6 Ball Guide

7 Compression Spring

8 Compression Spring

9 Housing

10 Thrust Pin

11 Valve Disc

12 O--Ring

13 Snap Ring

14 Compression Spring

15 Filler

A Feed Bore from Cylinder Head

B To Oil Pan

OM600 ENGINE MECHANICAL 1B3 -- 147

DAEWOO MY_2000

TIMING CHAIN

Preceding Work :

Removal of glow plug
Removal of chain tensioner
Removal of cooling fan
Removal of cylinder head cover

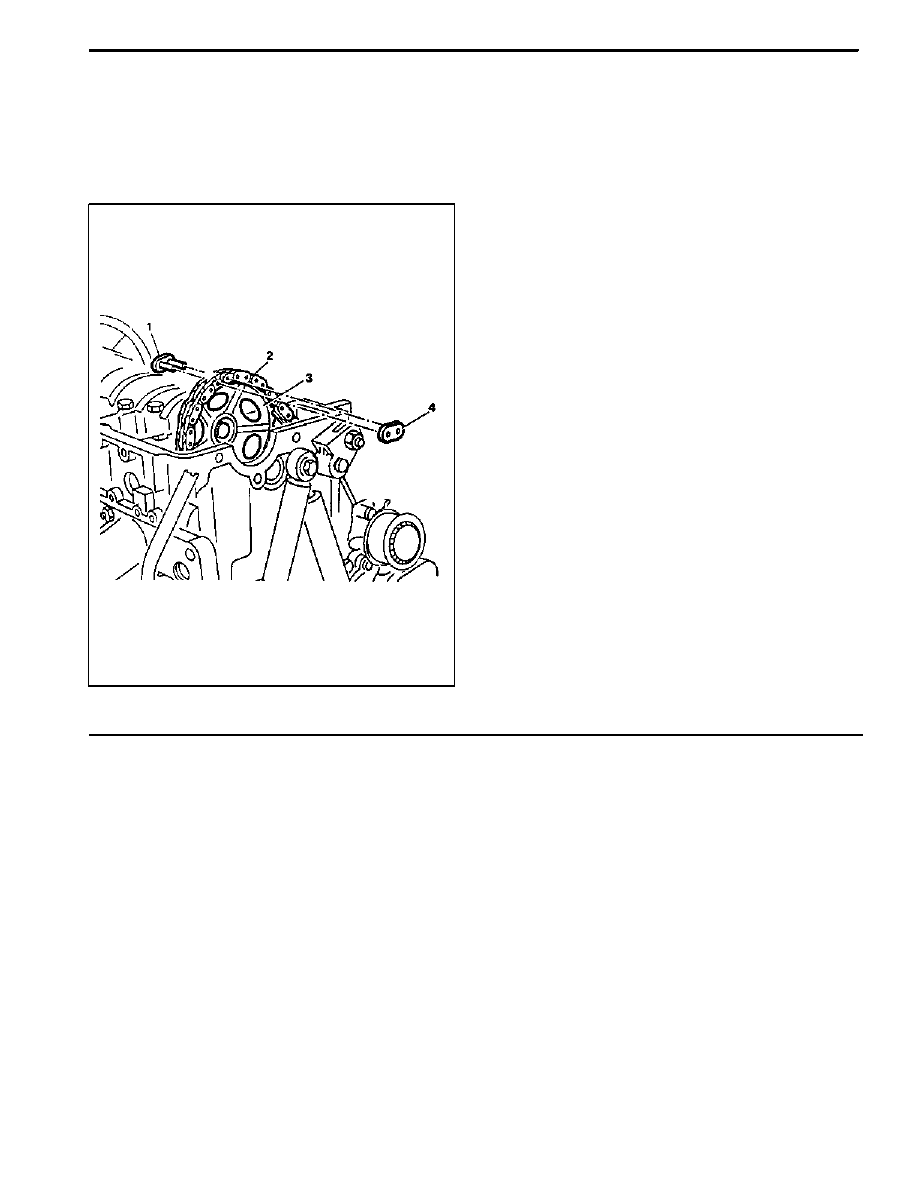

1 Chain Link

2 Timing Chain

3 Camshaft Sprocket

4 Outer Plate

1B3 -- 148 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

Tools Required
000 589 58 43 00 Chain Assembling Device

Replacement Procedure

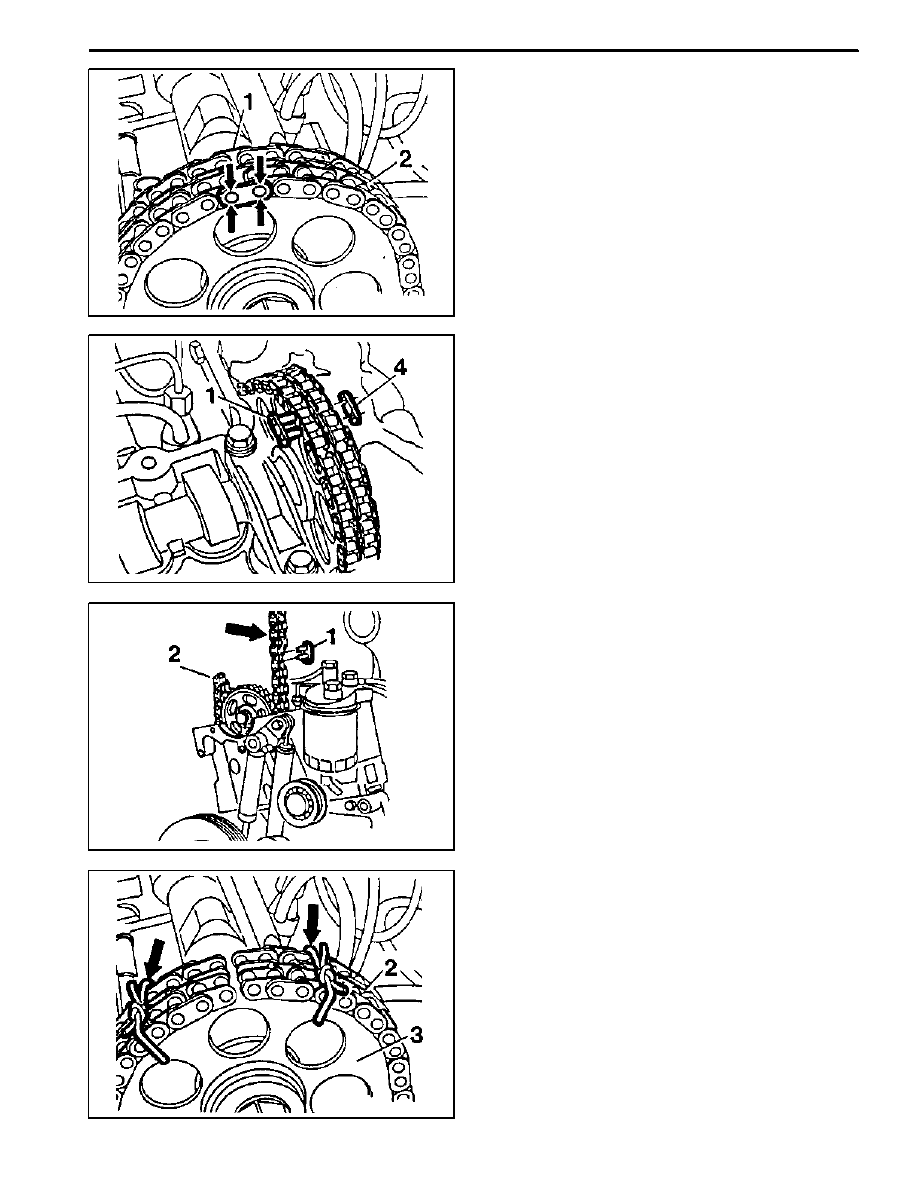

1. Cover over the chain box with cleaning rag and grind

off both chain pins (arrow) at a chain link (1) of the

timing chain.

2. Remove the outer plate (4) and chain link (1).

Notice
Ensure that the ends of the timing chain do not drop

into the chain box.

3. Loosen the chain tension with approx. 4 turns.
4. Connect the new timing chain (arrow) with chain link

(1) to the old timing chain (2).

5. By rotating the crankshaft in the of engine rotation,

pull out the old timing chain with installing the new

timing chain.

6. Remove the old timing chain and hold the ends of

the new timing chain to camshaft sprocket (3) with

wire (arrow).
