OM600 ENGINE MECHANICAL 1B3 -- 109

DAEWOO MY_2000

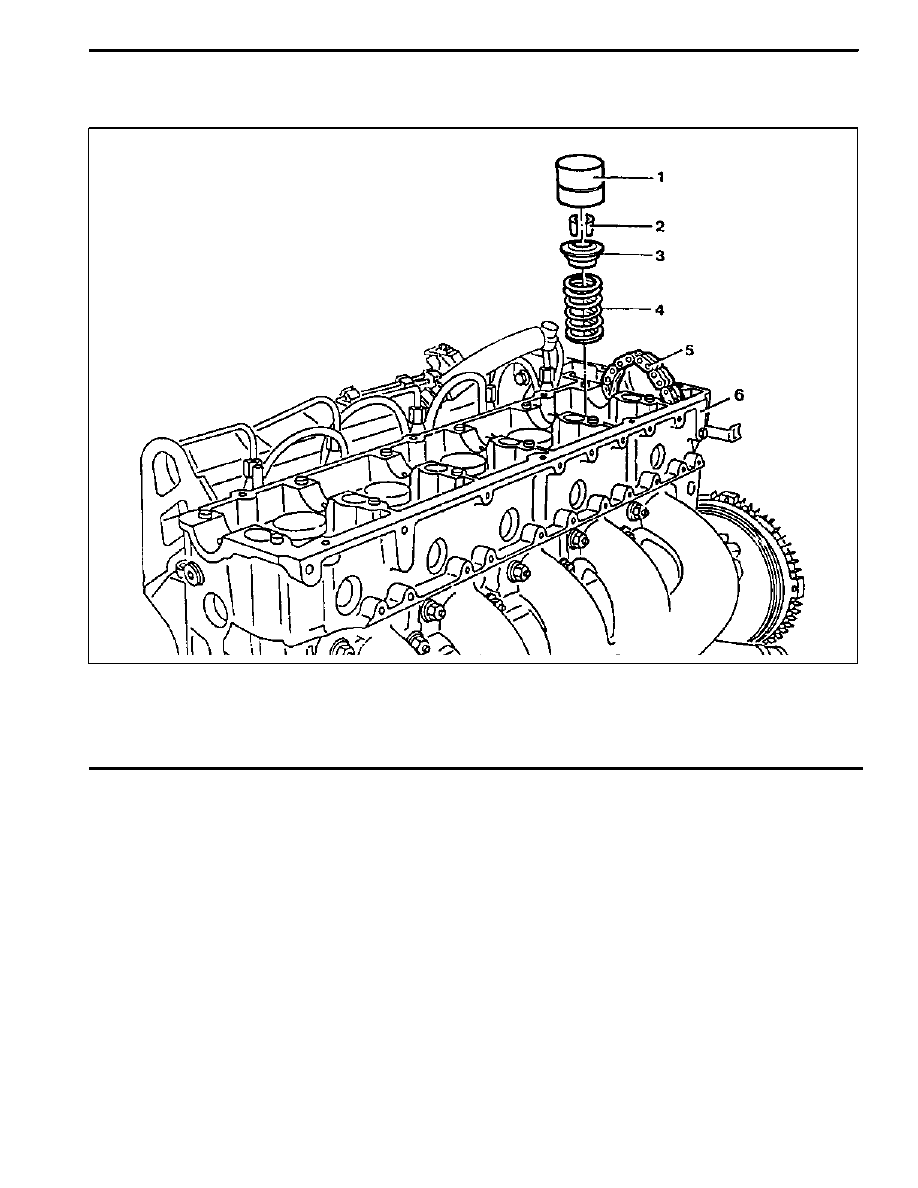

VALVE SPRINGS (CYLINDER HEAD INSTALLED)

Preceding Work : Removal of camshaft

1 Valve Tappet

2 Valve Cotters

3 Spring Retainer

4 Valve Spring

Check, replace if necessary

. . . .

5 Timing Chain

6 Cylinder Head

Notice
Remove the valve springs only when the piston is at

TDC.

Tools Required
102 589 03 40 00 Magnetic Bar
116 589 06 63 00 Magnetic Finger
603 589 01 40 00 Holding Wheel
667 589 00 31 00 Press Lever
667 589 02 63 00 Supporting Bar

1B3 -- 110 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

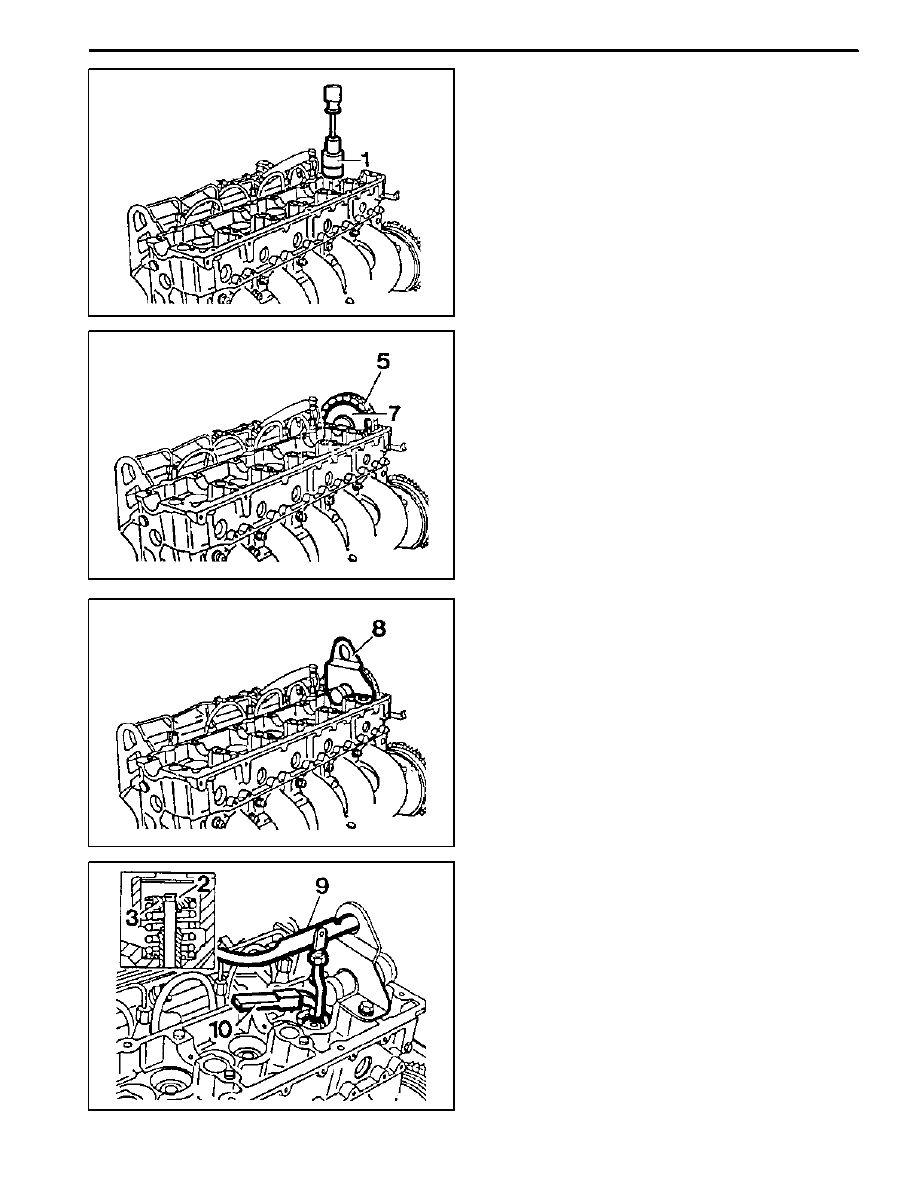

Removal & Installation Procedure

1. Remove the valve tappet (1) with magentic lifter.

Notice
Place the valve tappets upside down (open end up-

ward)

Magentic Liter 102 589 03 40 00

2. Install the holding wheel (7) into the timing chain of

camshaft sprocket piston.

Holding Wheel 603 589 01 40 00

3. Position the piston of relevant cylinder at TDC.

4. Install the supporting bar (8).

Supporting Bar 667 589 02 63 00

5. Using the press lever (9), press the spring retain-

er(3) downward and remove the valve cotters (2)

with magnetic finger (10).
Notice
Be careful not to damage guide bore of the valve

tappet.

Press Lever 667 589 00 31 00
Magnetic Finger 116 589 06 63 00

OM600 ENGINE MECHANICAL 1B3 -- 111

DAEWOO MY_2000

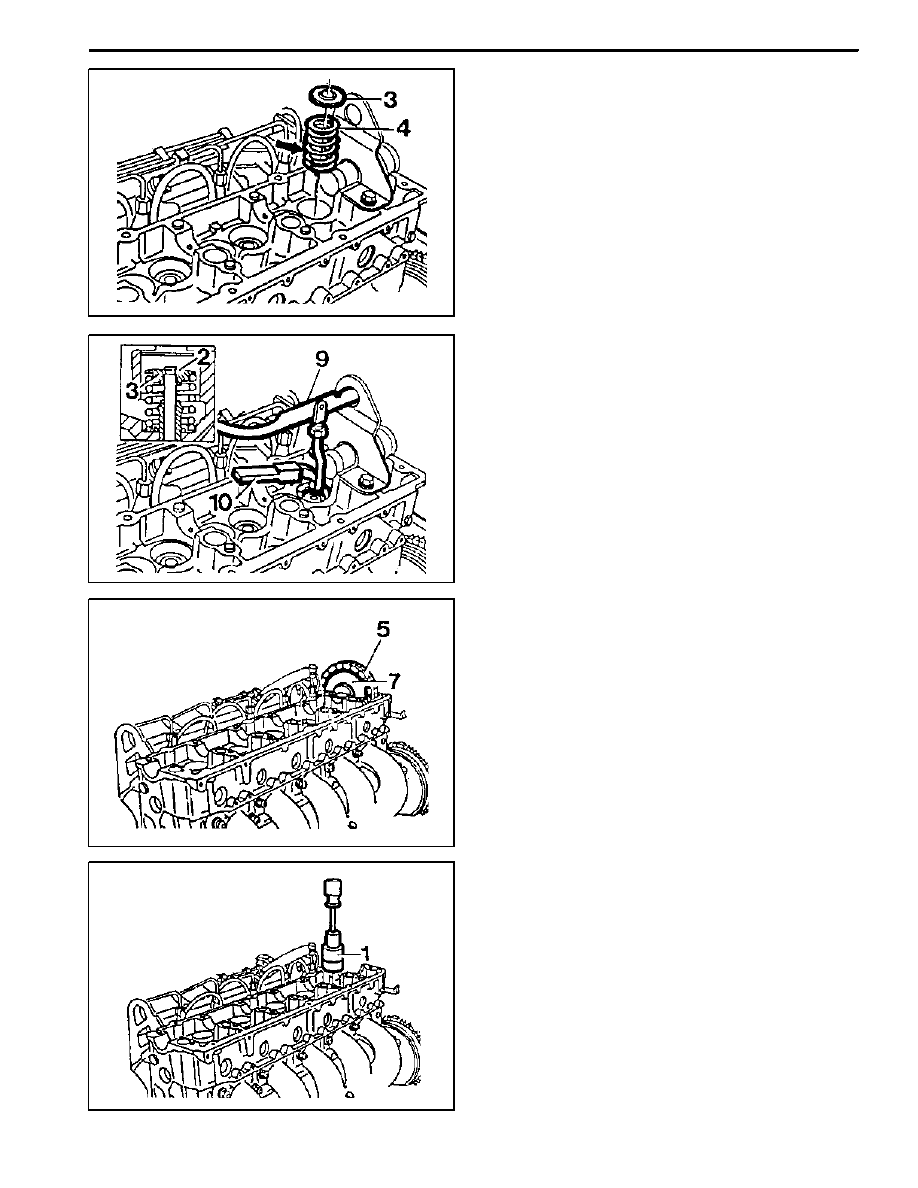

6. Remove the spring retainer(3) and spring (4).
7. Check the valve spring and replace if necessary.
8. Insert valve spring (4) with the color coding (arrow)

facing down and insert valve spring Retainer(3).

9. By press the spring retainer(3) with press lever (90),

install the valve cotters with magnetic finger (10).

Press Lever 667 589 00 31 00
Magnetic Finger 116 589 06 63 00

10. Remove the supporting bar.
11. Remove the holding wheel (7) from the timing chain

(5).

Holding Wheel 603 589 01 40 00

13. Coat the valve tappet with oil and install it.

Magnetic Bar 102 589 03 40 00

1B3 -- 112 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

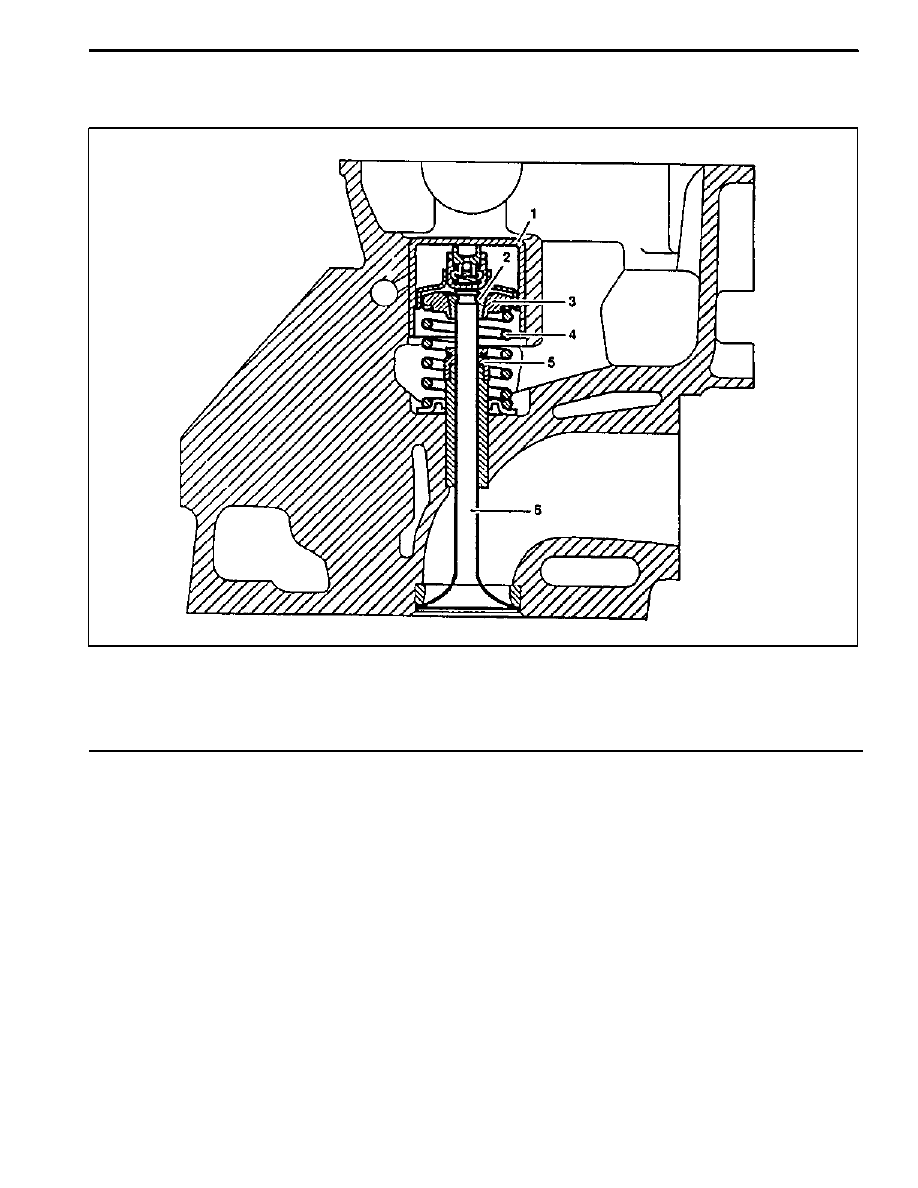

VALVE STEM SEALS

Preceding Work : Removal of camshaft

1 Valve Tappet

2 Valve Cotters

3 Spring Retainer

4 Valve Spring

Check, replace if necessary

. . . .

5 Valve Stem Seal

6 Valve

Notice
Remove the valve stem seals when the piston is posi-

tioned at TDC.
