1F2 -- 100 M161 ENGINE CONTROLS

DAEWOO MY_2000

YAA1F770

Notice: Before removal, the fuel rail assembly may be

cleaned with a spray-type cleaner, following package in-

structions. Do not immerse the fuel rails in liquid clean-

ing solvent. Use care in removing the fuel rail assembly

to prevent damage to the electrical connectors and in-

jector spray tips. Prevent dirt and other contaminants

from entering open lines and passages. Fittings should

be capped and holes plugged during service.
Important: If an injector becomes separated from the

rail and remains in the cylinder head, replace the injector

O-ring seals and the retaining clip.

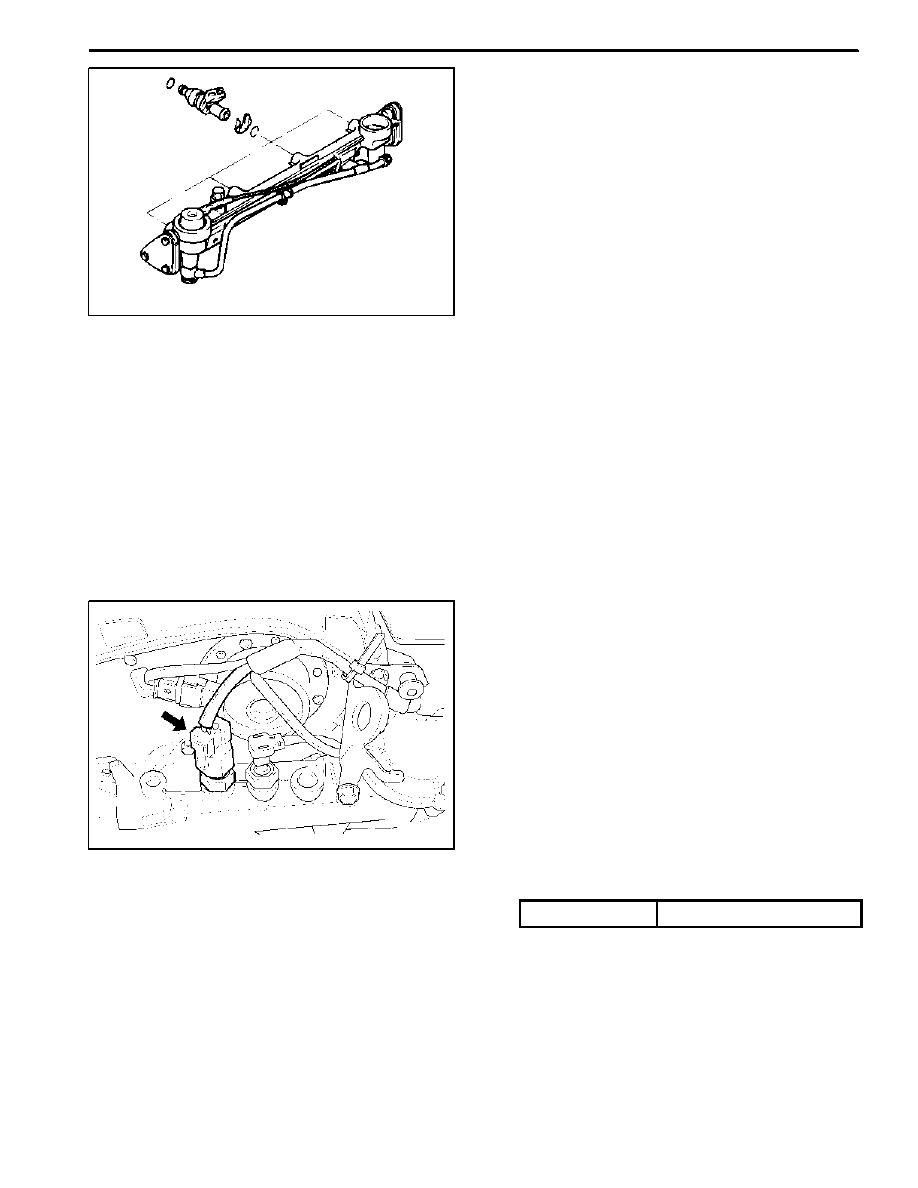

12. Remove the injectors and the fuel rail carefully.
13. Remove the fuel injector retainer clips.
14. Remove the fuel injectors by pulling them down and

out.

15. Discard the fuel injector O-rings.
16. Lubricate the new fuel injector O-rings with engine

oil. Install the new O-rings on the fuel injectors.

17. Perform a leak check of the fuel rail and fuel injec-

tors.

18. Installation should follow the removal procedure in

the reverse order.

YAA1F780

ENGINE COOLANT TEMPERATURE

SENSOR

Removal and Installation Procedure

1. Relieve the coolant system pressure.
2. Disconnect the negative battery cable.
3. Disconnect the engine coolant temperature sensor

connector.

Notice: Take care when handling the engine coolant

temperature sensor. Damage to the sensor will affect

the proper operation of the fuel injection system.

4. Remove the engine coolant temperature sensor

from the pump hosing.
Installation Notice

Tightening Torque

30 NSm (22 Ib-ft)

5. Installation should follow the removal procedure in

the reverse order.

M161 ENGINE CONTROLS 1F2 -- 101

DAEWOO MY_2000

YAA1F740

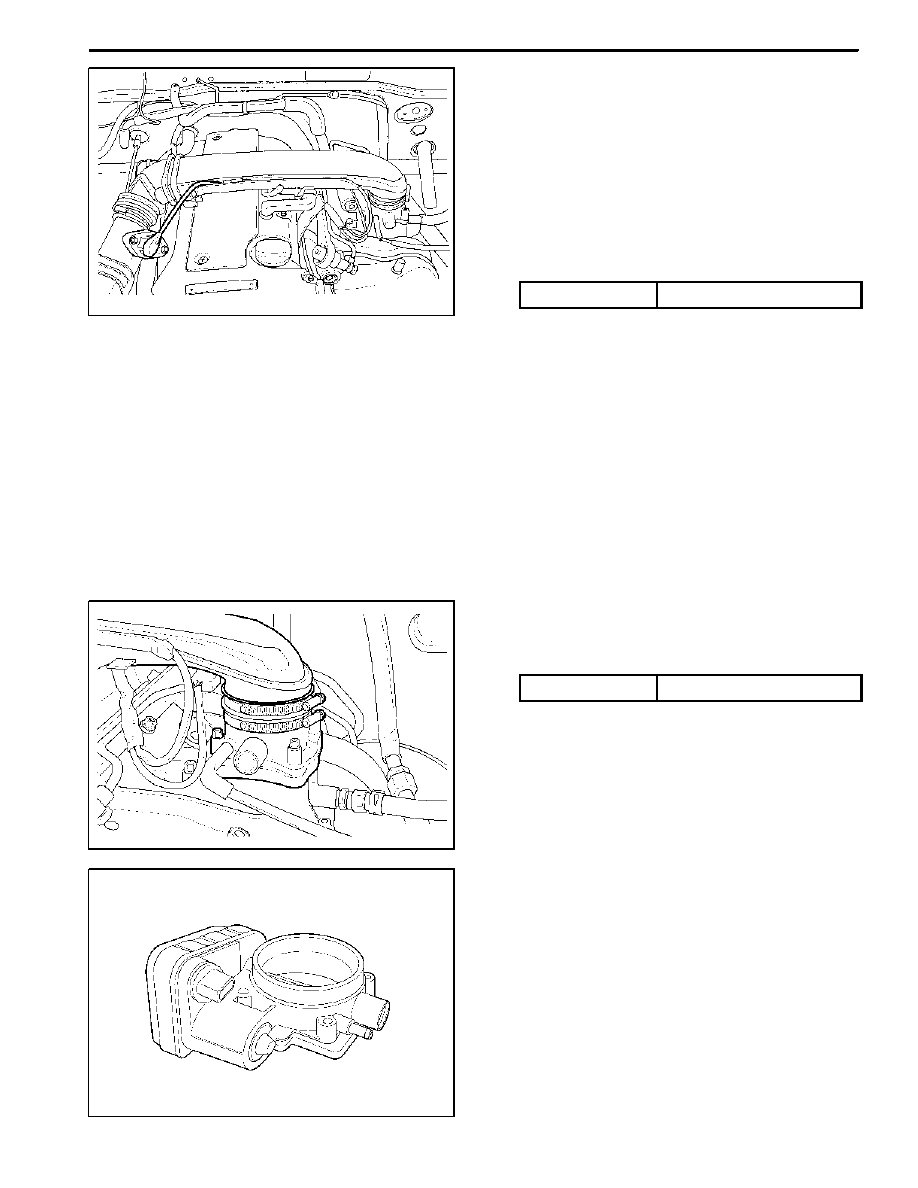

THROTTLE BODY (INTEGRATED

WITH THE ACTUATOR)

Removal and Installation Procedure

1. Disconnect the negative battery cable.
2. Disconnect the mass air flow sensor connector.
3. Disconnect the mass air flow sensor from the air fil-

ter housing.

4. Remove the intake air duct mounting bolts.

Installation Notice

Tightening Torque

9 NSm (80 lb-in)

5. Remove the air inlet housing clamps.
6. Remove the inlet air housing.

YAA1F790

7. Disconnect the throttle body electrical connector.
8. Remove the throttle body bolts.

Installation Notice

Tightening Torque

12 NSm (106 lb-in)

9. Remove the vacuum hose.

KAA1D240

10. Remove the throttle body and discard the gasket.
Important: Use care in cleaning old gasket material.

Sharp tools may damage sealing surfaces.
11. Installation should follow the removal procedure in

the reverse order.

1F2 -- 102 M161 ENGINE CONTROLS

DAEWOO MY_2000

KAA1F190

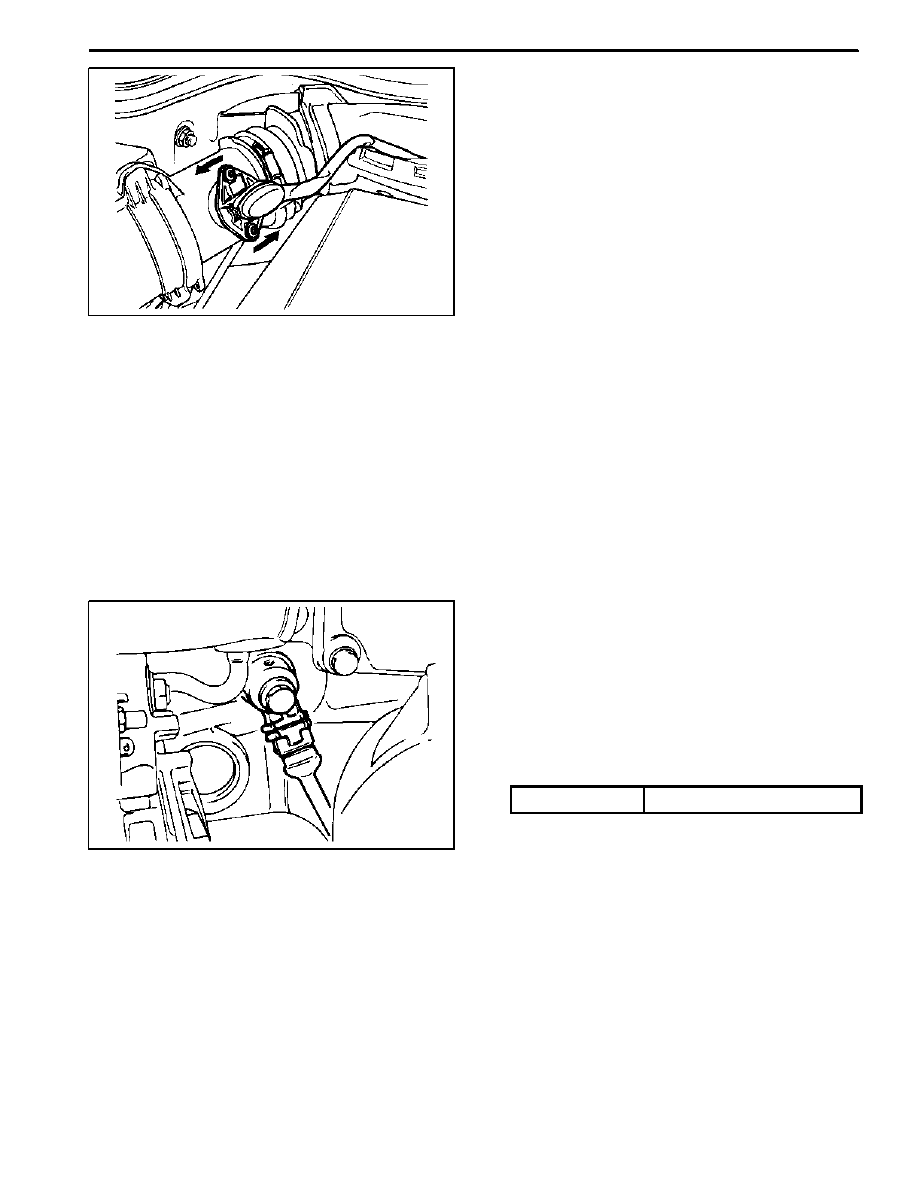

HOT FILM AIR MASS (HFM) SENSOR

Removal and Installation Procedure

1. Disconnect the negative battery cable.
2. Disconnect the Hot Film Air Mass (HFM) sensor

electrical connector.

3. Remove the HFM sensor retaining screws.
4. Turn the HFM sensor coupling in the direction

shown in the figure in the left so that it gets sepa-

rated from the contact surface.

Notice: Make sure the HFM sensor coupling connects

completely with the contact surface installation.
5. Remove the HFM sensor.
6. Installation should follow the removal procedure in

the reverse order.

KAA1F180

KNOCK SENSOR

Removal and installation Procedure

1. Disconnect the negative battery cable.
2. Disconnect the knock sensor electrical connector

from the intake manifold bracket.

3. Remove the knock sensor mounting bolt from the

knock sensor installed on the cylinder block.
Installation Notice

Tightening Torque

25 NSm (18 Ib-ft)

4. Remove the knock sensor.
5. Installation should follow the removal procedure in

the reverse order.

M161 ENGINE CONTROLS 1F2 -- 103

DAEWOO MY_2000

KAA1F410

PEDAL POSITION SENSOR

Removal and installation Procedure

1. Disconnect the negative battery cable.
2. Disconnect the pedal position sensor connector.
3. Unscrew the bolts and nut.

Installation Notice

Tightening Torque

6 NSm (53 lb-in)

4. Remove the pedal and sensor assembly.
5. Installation should follow the removal procedure in

the reverse order.

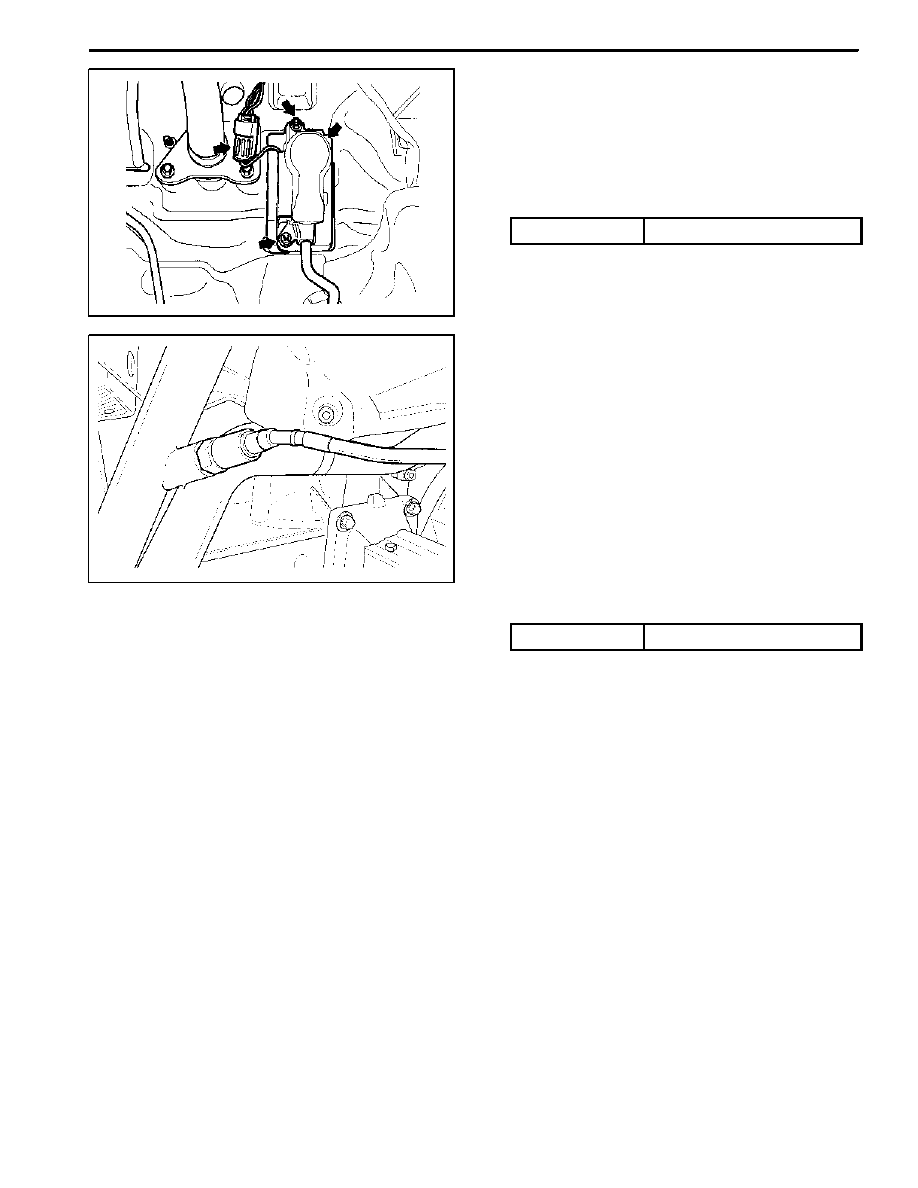

YAA1F820

OXYGEN SENSOR

Removal and Installation Procedure

1. Disconnect the negative battery cable.
Notice: The oxygen sensor uses a permanently at-

tached pigtail and connector. This pigtail should not be

removed from the oxygen sensor. Damage or removal

of the pigtail or the connector could affect proper opera-

tion of the oxygen sensor. Do not drop the oxygen sen-

sor.
2. Disconnect the electrical connector.
3. Carefully remove the oxygen sensor from the exhaust

pipe.
Installation Notice

Tightening Torque

55 NSm (41 Ib-ft)

Important: A special anti-seize compound is used on

the oxygen sensor threads. This compound consists of

a liquid graphite and glass beads. The graphite will burn

away, but the glass beads will remain, making the sen-

sor easier to remove. New or serviced sensors will al-

ready have the compound applied to the threads. If a

sensor is removed from any engine and is to be rein-

stalled, the threads must have an anti-seize compound

applied before reinstallation.
4. Coat the threads of the oxygen sensor with an anti-

seize compound, if needed.

5. Installation should follow the removal procedure in

the reverse order.
