M161 ENGINE MECHANICAL 1B2 -- 37

DAEWOO MY_2000

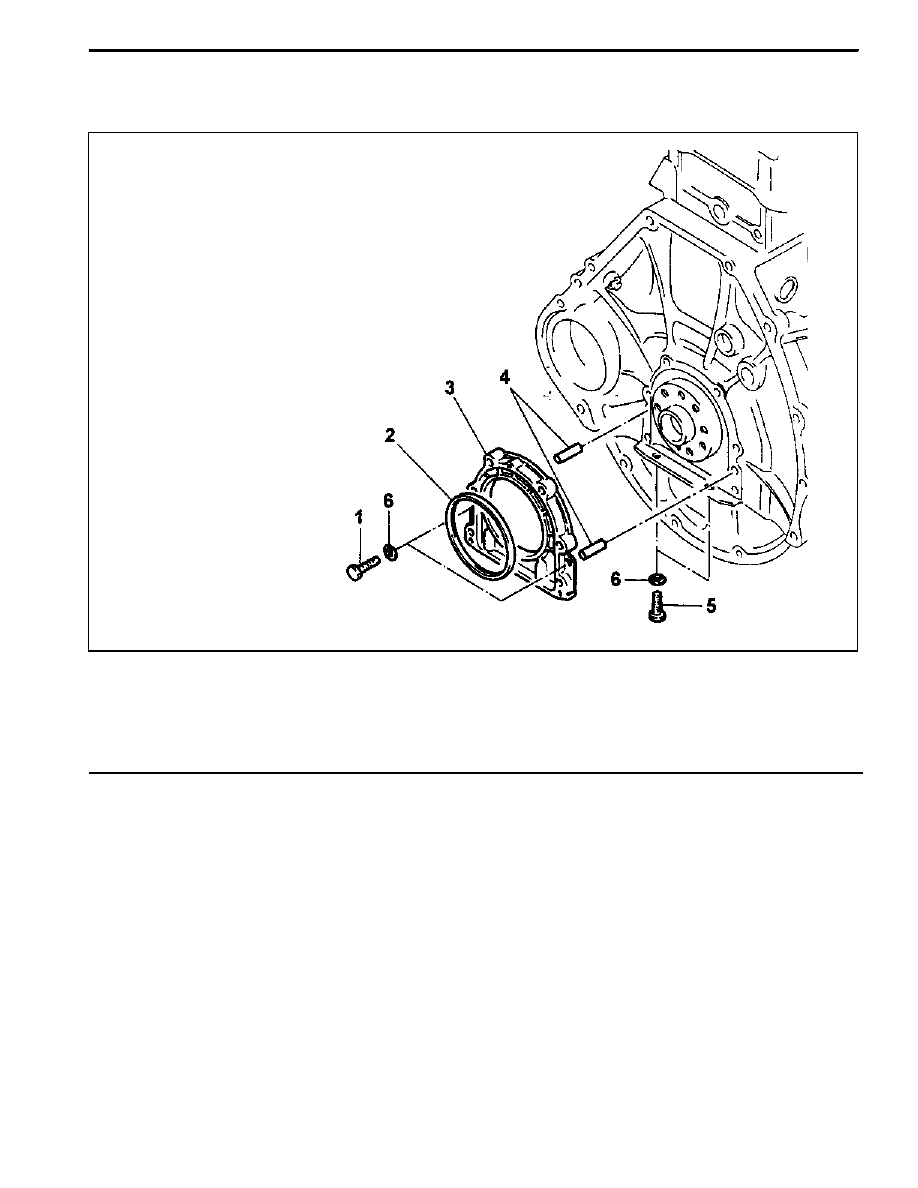

CRANKSHAFT SEALING REAR COVER

Preceding Work: Removal of the automatic transmission drive plate or flywheel

1 Bolt (M6 x 20, 6 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

2 Radial Shaft Seal

3 Rear Cover

4 Sleeve

5 Bolt (M6 x 85, 2 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

6 Washer

1B2 -- 38 M161 ENGINE MECHANICAL

DAEWOO MY_2000

Tools Required
601 589 03 43 00 Crankshaft Rear Seal Installer

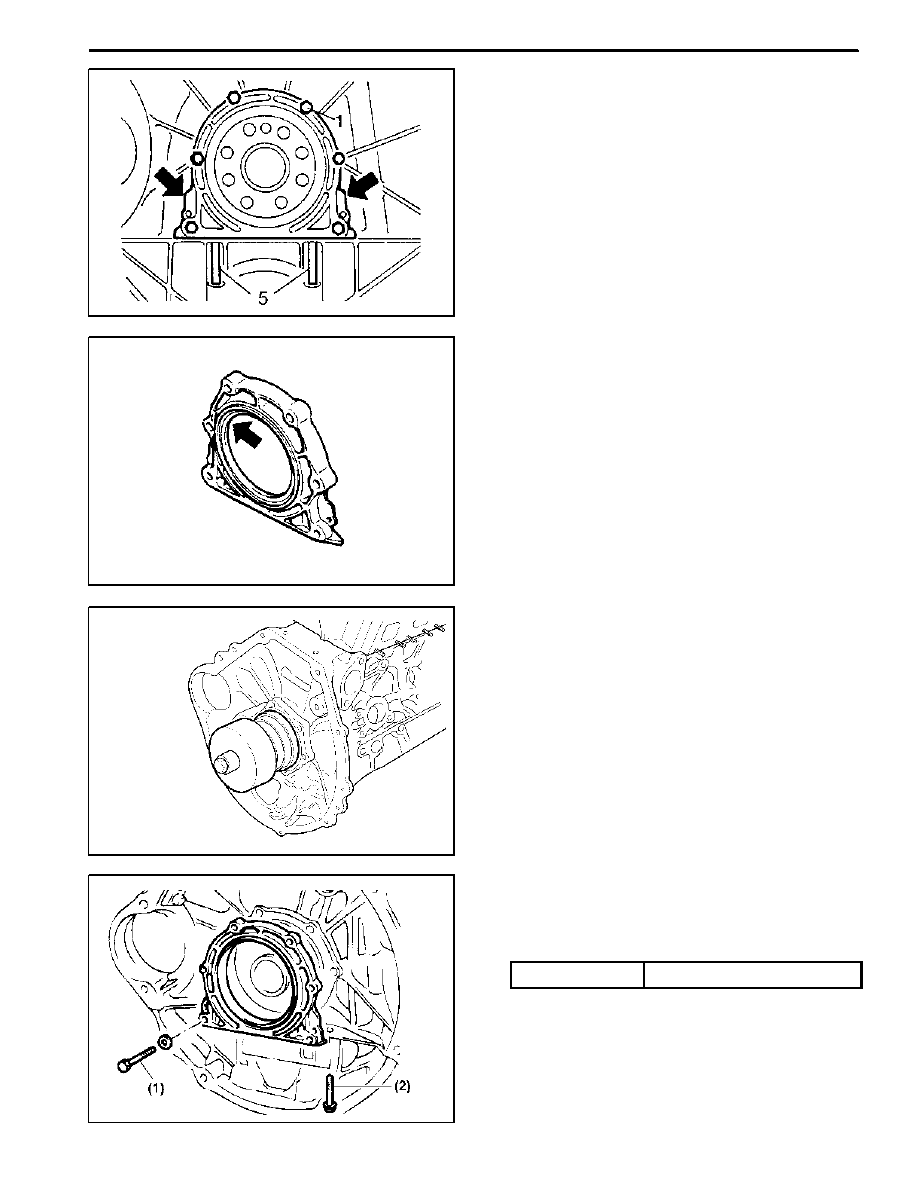

Removal & Installation Procedure

1. Unscrew the bolts (1) and (5) and remove the closing

cover by pulling the rear cover lug (arrows).

Notice: Be careful not to damage the oil pan gasket.

2. Clean the sealing surface of the crankcase and the

rear sealing cover.

3. Check the radial shaft seal and replace it if necessary.
4. Apply the Loctite 573 to the rear cover sealing sur-

face.

5. Apply the engine oil to the dust lip of the radial shaft

seal.

Notice: Do not use the grease.

6. Install the crankshaft rear radial seal and the crank-

shaft sealing rear cover, using crankshaft rear seal in-

staller 601 589 03 43 00.

7. Install the crankshaft sealing rear cover mounting

bolts and remove the crankshaft rear seal installer

601 589 03 43 00.
Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

8. Installation should follow the removal procedure in

the reverse order.

M161 ENGINE MECHANICAL 1B2 -- 39

DAEWOO MY_2000

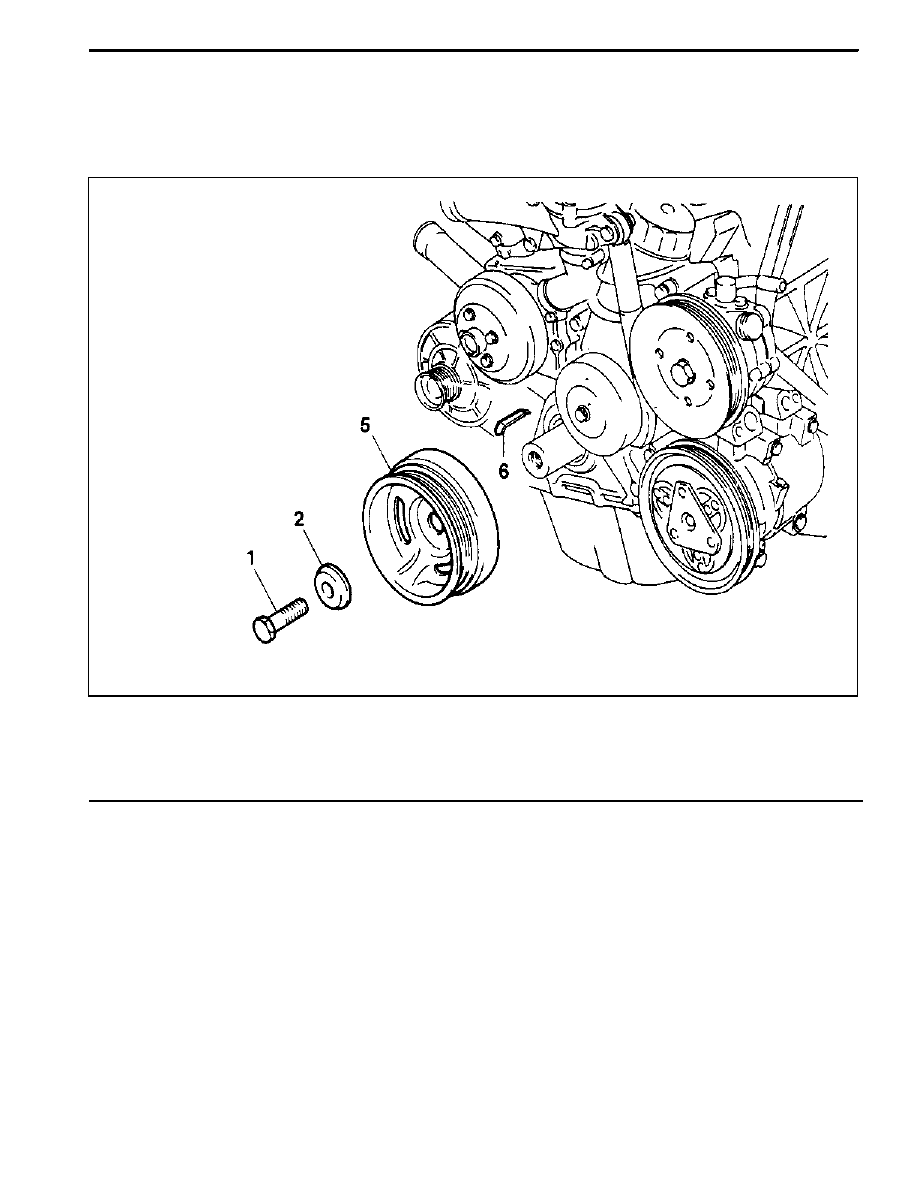

BELT PULLEY AND VIBRATION DAMPER

Preceding Work: Removal of cooling fan and viscous clutch

Removal of fan shroud
Removal of drive belt

1 Vibration Damper Center

1st step 200+20 NSm (148+15 lb-ft)

. . . . . . . . .

2nd step 90°+10° rotation added

2 Vibration Damper Disk

5 Vibration Damper Assembly

6 Key

1B2 -- 40 M161 ENGINE MECHANICAL

DAEWOO MY_2000

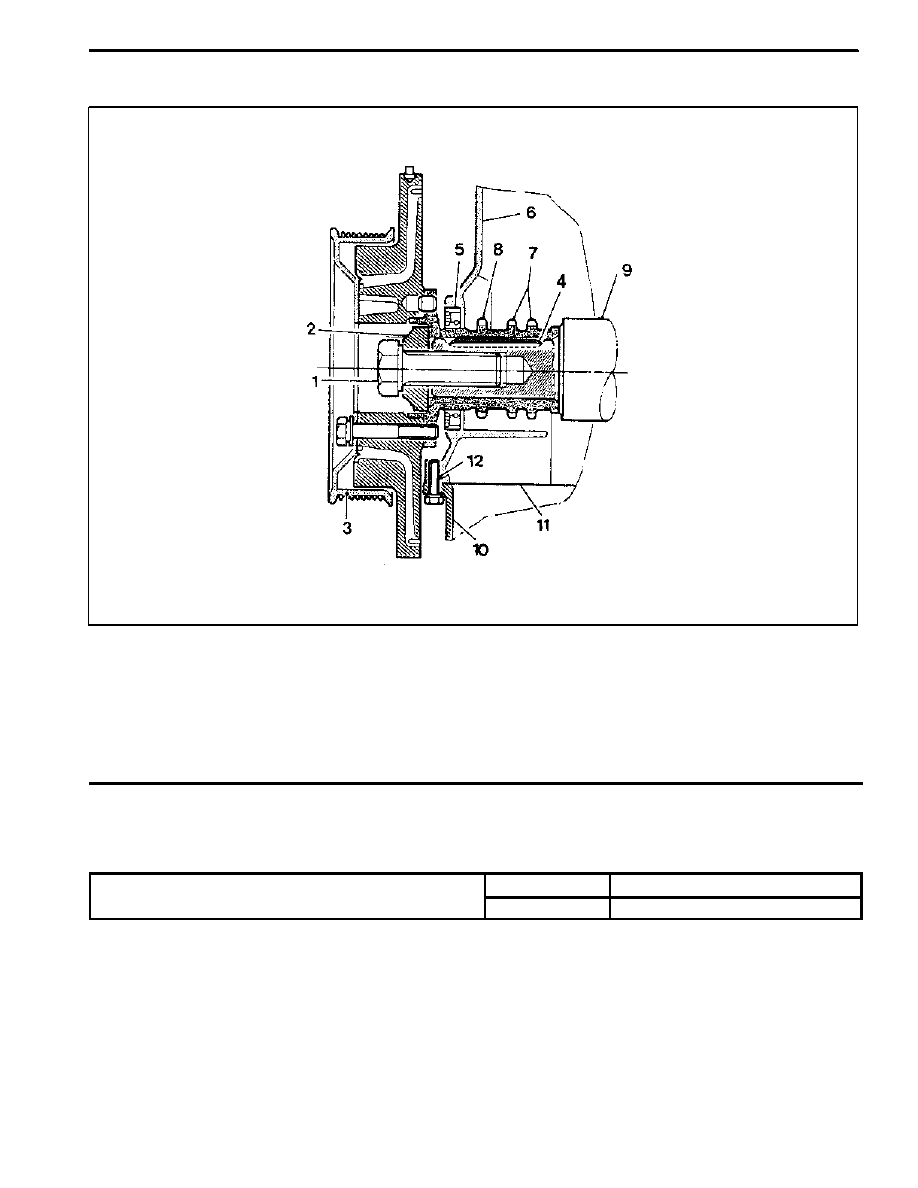

Components

1 Center Bolt (M18 x 50)

2 Center Bolt Washer

3 Vibration Damper and Pulley Assembly

4 Key

5 Crankshaft Front Seal

6 Timing Gear Case Cover

7 Crankshaft Sprocket (Camshaft Driven)

8 Crankshaft Sprocket (Oil pump Driven)

9 Crankshaft

10 Oil Pan

11 Oil Pan Gasket

12 Oil Pan Mounting Bolt (M6 x 22)

Service Data Standard

Permissble Deviation of The Vibration Damper

Radial Runout

0.6 mm

p

Axial Runout

0.6 mm
