1B1 -- 46 M162 ENGINE MECHANICAL

DAEWOO MY_2000

Service Data Standard (Crankshaft Main Bearing Gap)

Item

Measuring Position

Gap (mm)

Main Bearing Journal

(NO. 1, 5, 7)

Radial

Static condition : 0.015 -- 0.039

Dynamic condition: 0.031 -- 0.051

(Consider the expansion 0.011 -- 0.016)

(NO. 1, 5, 7)

Axial

0.010 -- 0.254

Main Bearing Journal

(NO. 3, 4, 6)

Radial

Static condition :0.011 -- 0.039

Dynamic condition: 0.031 -- 0.051

(Consider the expansion 0.015 -- 0.022)

(NO. 3, 4, 6)

Axial

0.010 -- 0.254

(Connecting Rod Bearing Gap)

Item

Measuring Position

Gap (mm)

Connecting Rod Bearing

Radial

0.030 -- 0.050

M162 ENGINE MECHANICAL 1B1 -- 47

DAEWOO MY_2000

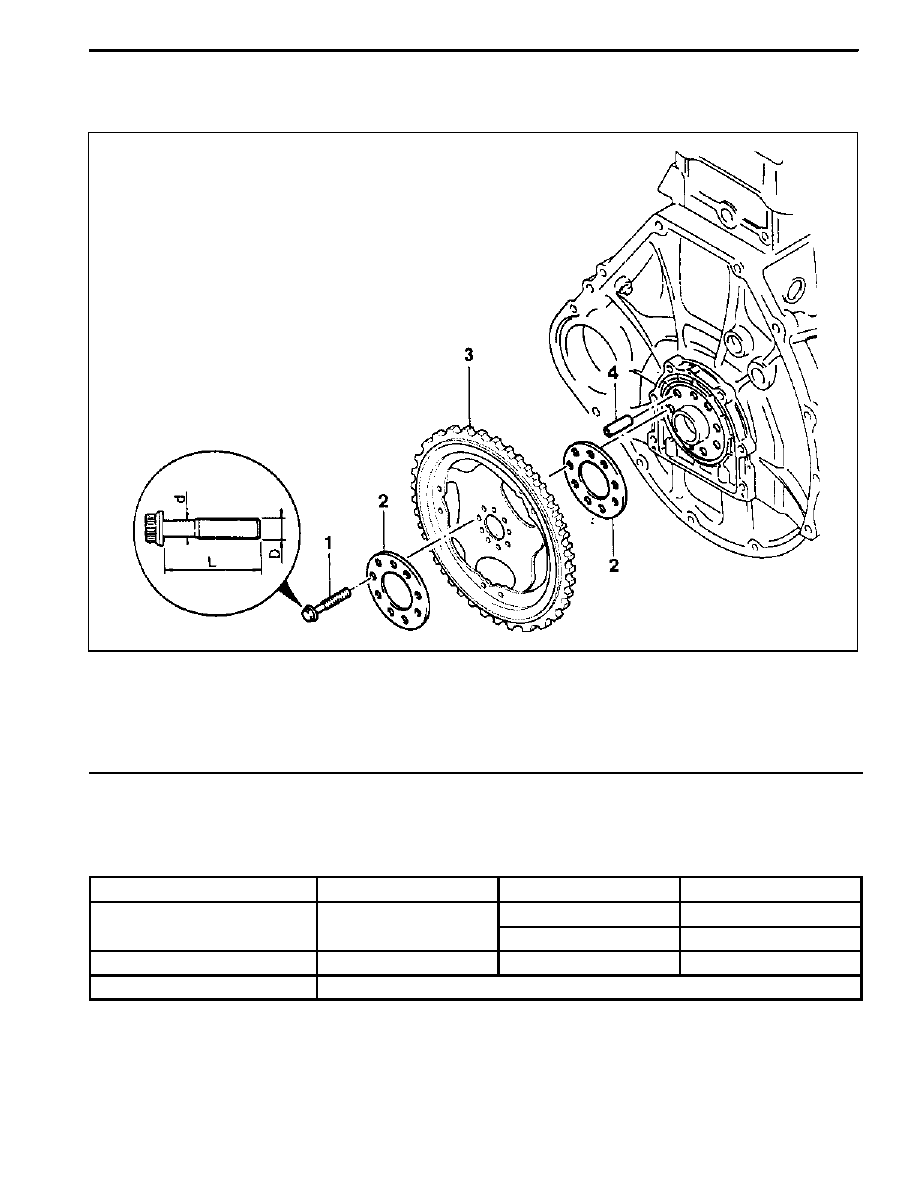

FLYWHEEL / DRIVEN PLATE

Preceding Work: Removal of manual or automatic transmission

1 Flywheel Mounting Bolt (M10 x 22, 8 pieces)

1st step 45+5 NSm (33+3.7 lb-ft)

. . . . . . . . . . .

2nd step +90° +10°

2 Plate

3 Driven Plate (A/T)

4 Dowel Pin

Service Data Standard (Stretch Bolt)

Nominal Size

D

--

M x 1.5

Stretch Side Diameter

d

When New

8.5 -- 0.2 mm

Min. Diameter

8.0 mm

Bolt Length

L

When New

21.8 -- 22.2 mm

Tightening Torque

1st step 45 + 5 NSm (33 + 3.7 lb-ft), 2nd step 90° + 10°

1B1 -- 48 M162 ENGINE MECHANICAL

DAEWOO MY_2000

Removal & Installation Procedure

1. Unscrew the flywheel mounting bolt.

Installation Notice

Tightening Torque

1st step: 45 + 5 NSm

(33 + 3.7 lb-ft)

Tightening Torque

2nd step: 90° + 10°

D

Replace the bolt when the stretch side diameter (d)

of the flywheel mounting bolt is less than 8.0mm.

D

For the flywheel mounting bolt tightening, keep the

socket wrench and Tommy--bar to be 90° and tight-

en as specified.

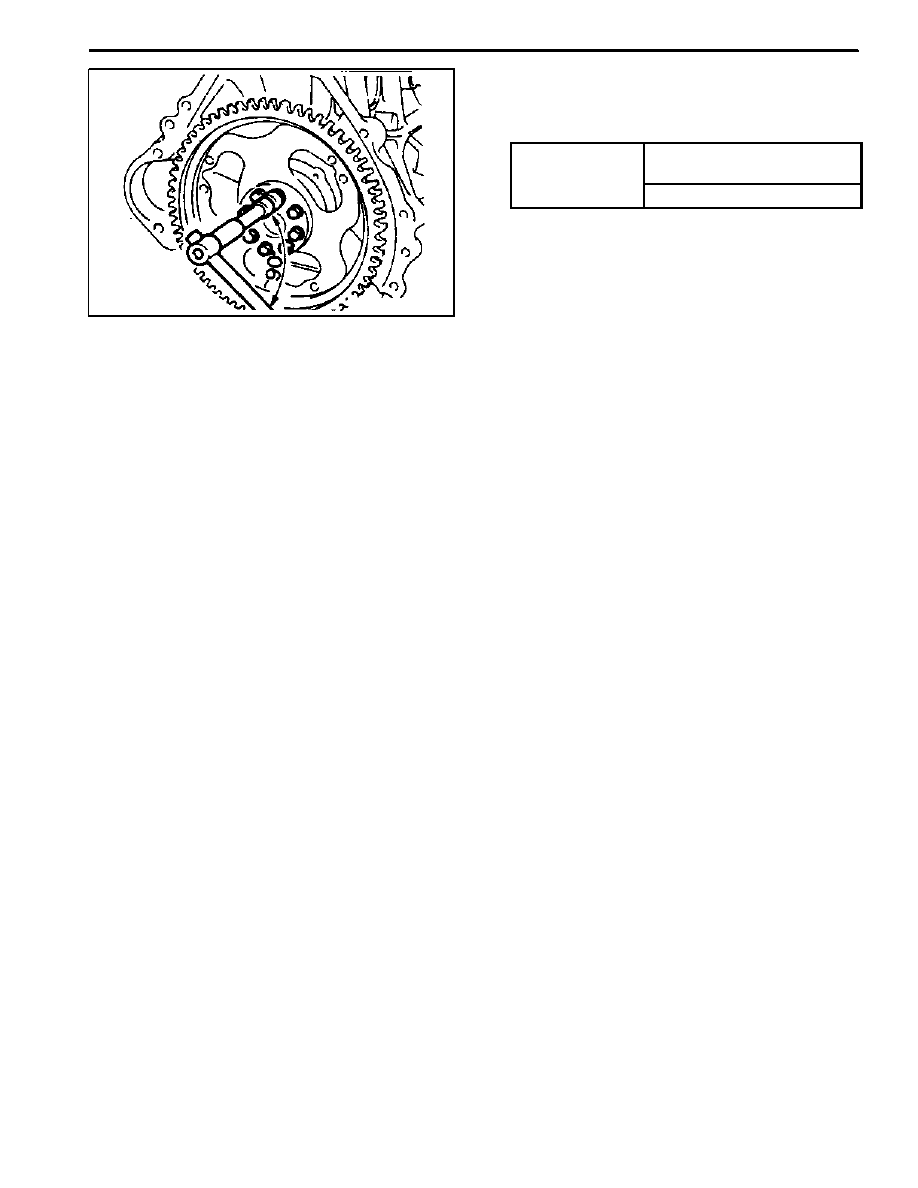

2. Remove the flywheel for manual transmission ve-

hicles, or the driven plate (3), and plate (2) for Auto.

transmission vehicle.

3. Installation should follow the removal procedure in

the reverse order.

M162 ENGINE MECHANICAL 1B1 -- 49

DAEWOO MY_2000

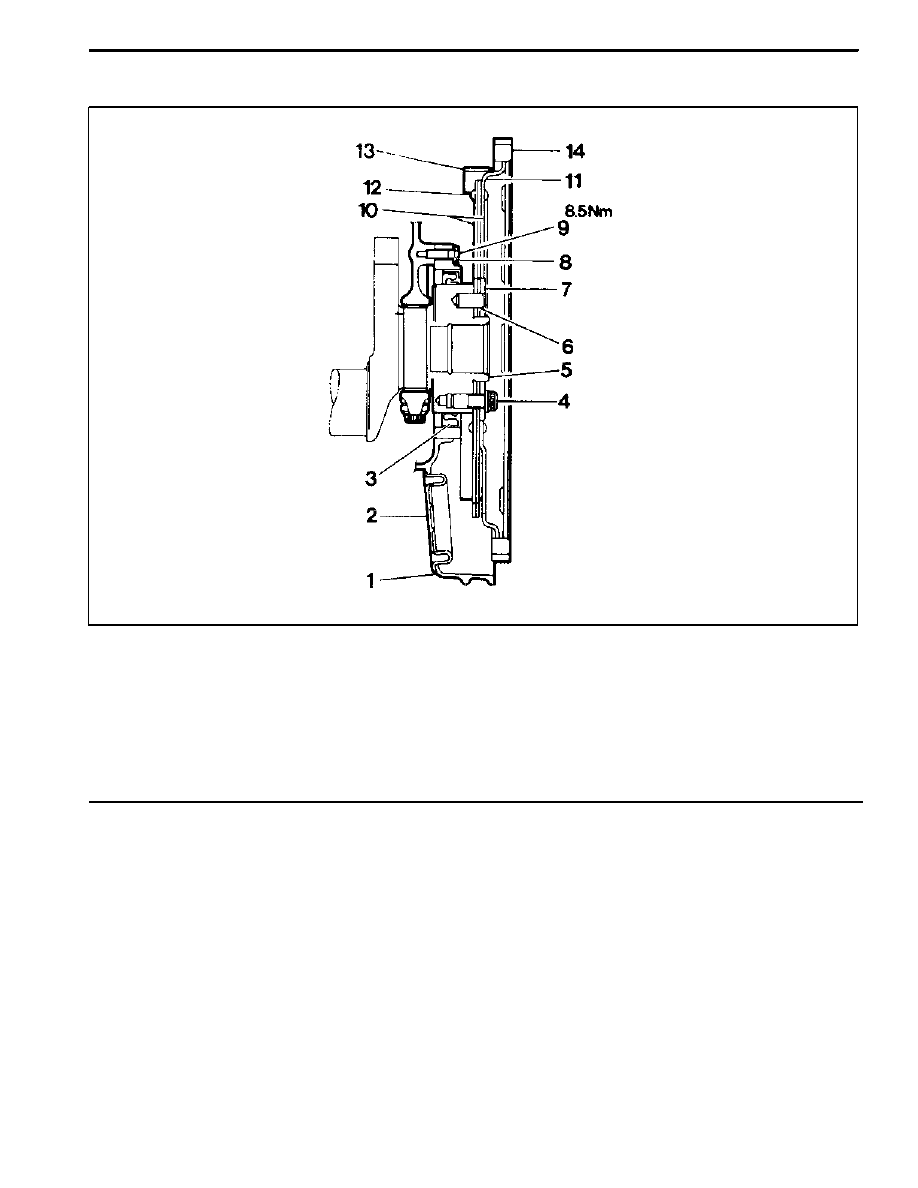

Sectional View

1 Oil Pan

2 Cover

3 Crankshaft Front Seal

4 Flywheel MTG Bolt

5 Crankshaft

6 Dowel Pin

7 Plate

8 TGCC

9 Bolt

10 Front Drive Plate

11 Rear Drive Plate

12 Rivet

13 Segment

14 Ring Gear
