1B1 -- 30 M162 ENGINE MECHANICAL

DAEWOO MY_2000

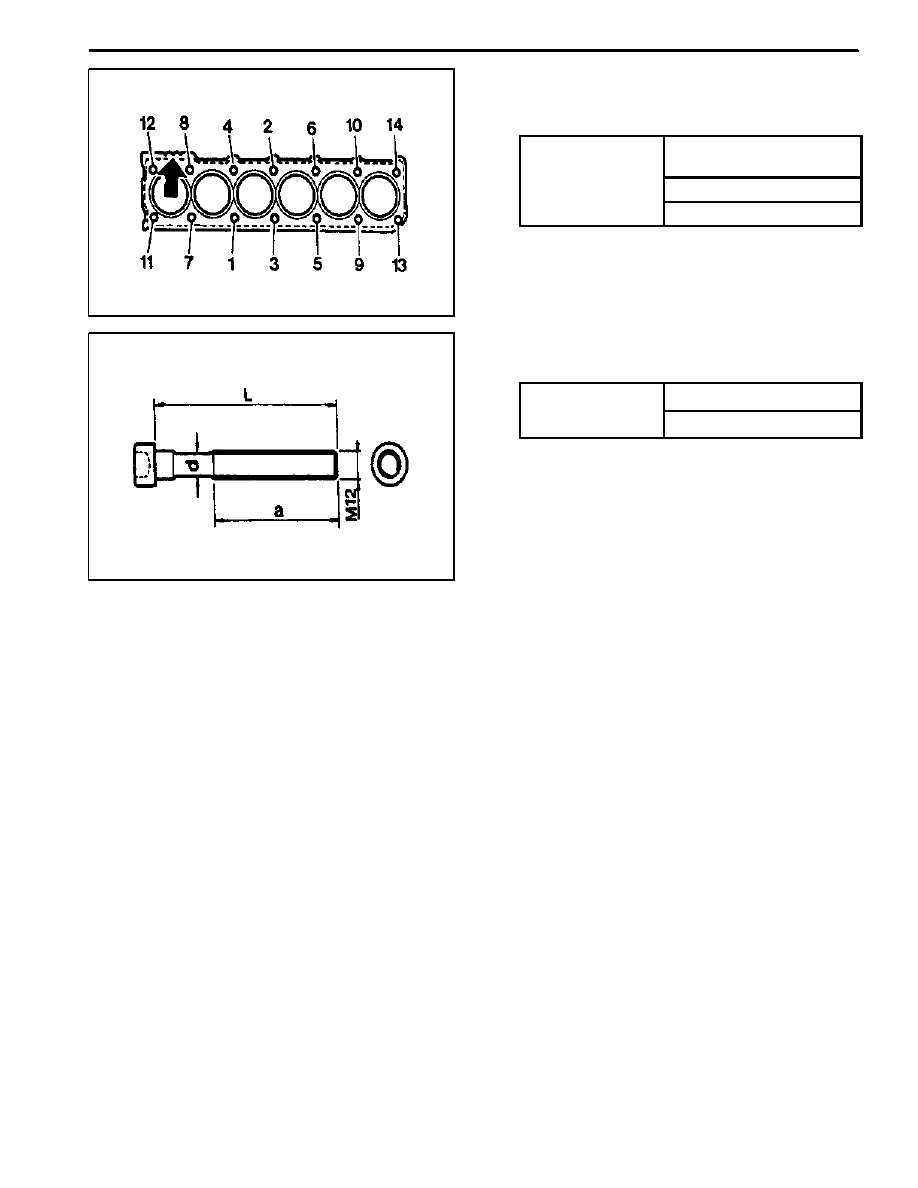

7. Remove the cylinder head bolts in numerical order

using allen wrench socket 617 589 00 10 00.
Installation Notice

Ti ht i

T

1st step: 55 NSm

(41 lb-ft)

Tightening Torque

2nd step: 90°
3rd step: 90°

8. Check the length of the cylinder head bolt.

Installation Notice

Length (L)

New 160 ± 0.8 mm

Length (L)

Max. 162 ± 0.7 mm

D

Replace the bolt if the measured length exceed

the max. length.

D

Apply the oil to the thread surface of bolt.

9. Carefully remove the cylinder head and check the

mating surface.

10. Installation should follow the removal procedure in

the reverse order.

M162 ENGINE MECHANICAL 1B1 -- 31

DAEWOO MY_2000

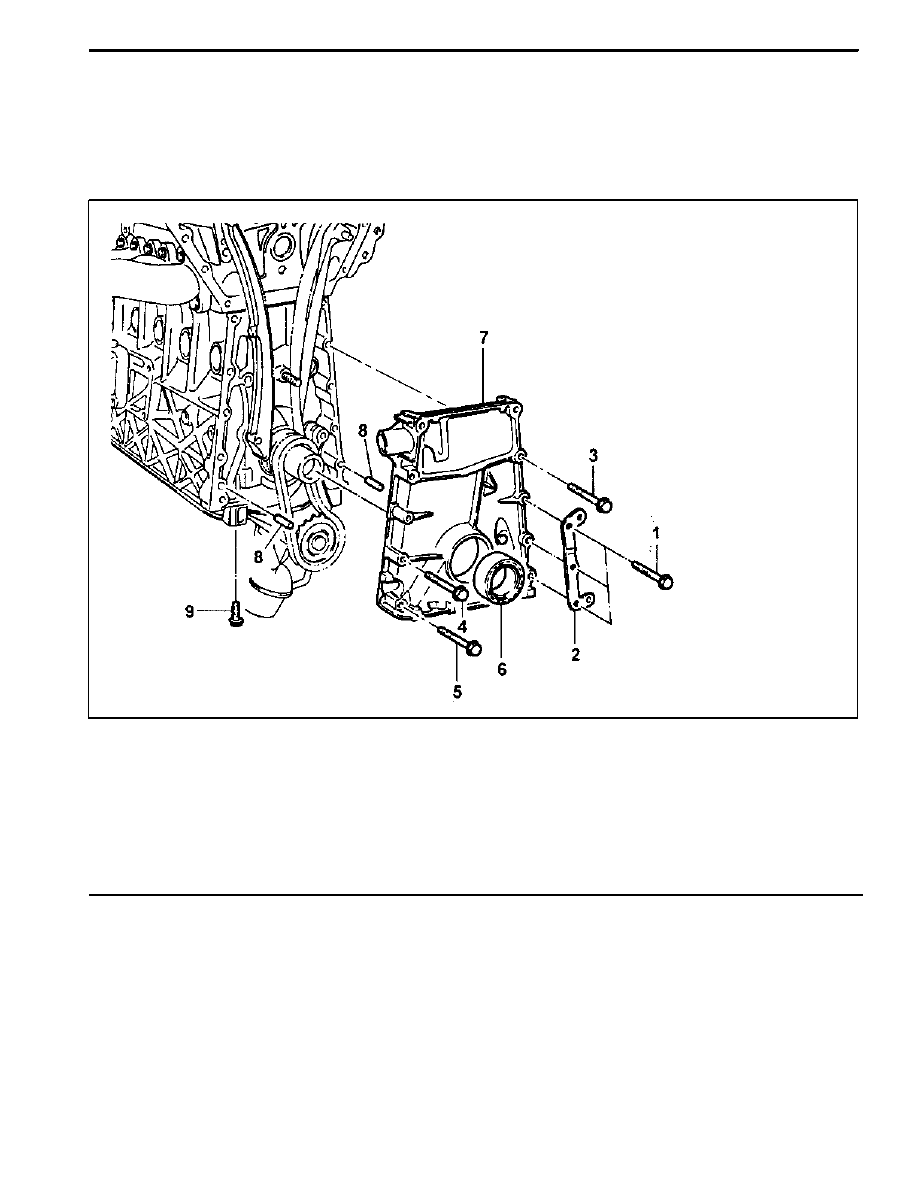

TIMING GEAR CASE COVER

Preceding Work: Removal of cylinder head front cover

Removal of generator bracket
Removal of tensioning device
Removal of belt pulley and vibration damper

1 Bolt (M8 x 60, 3 pieces)

22.5--27.5 NSm (16.6--20.3 lb-ft)

. . . . . . . . . . . . .

2 A/C Bracket

3 Bolt (M8 x 65, 3 pieces)

22.5--27.5 NSm (16.6--20.3 lb-ft)

. . . . . . . . . . . . .

4 Bolt (M8 x 40, 1 piece)

22.5--27.5 NSm (16.6--20.3 lb-ft)

. . . . . . . . . . . . .

5 Bolt (M8 x 60, 1 piece)

22.5--27.5 NSm (16.6--20.3 lb-ft)

. . . . . . . . . . . . .

6 Seal

7 Timing Gear Case Cover

8 Roll Pin

9 Bolt (M6 x 22, 6 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

1B1 -- 32 M162 ENGINE MECHANICAL

DAEWOO MY_2000

Removal & Installation Procedure

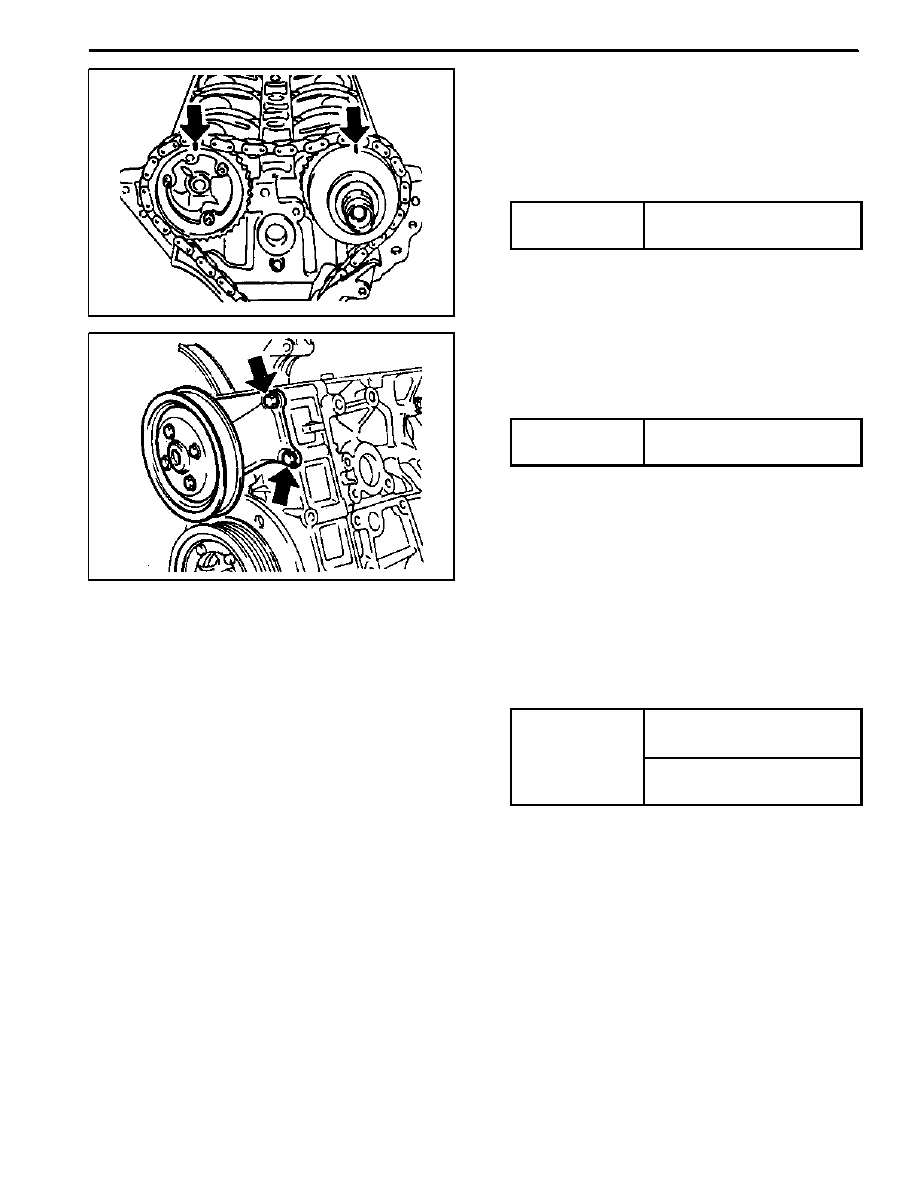

1. Put the alignment marks (arrows) on the timing chain

and camshaft sprocket.

2. Unscrew the A/C bracket bolts (1) and remove the

bracket.
Installation Notice

Tightening Torque

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

3. Remove the cooling fan and the viscous clutch. Un-

screw the three bolts from the cooling fan bracket and

remove the bracket (arrows).
Installation Notice

Tightening Torque

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

4. Remove the timing gear case cover after unscrewing

the bolts (3) and (4) from the timing gear case cover

and the bolt (9) from the oil pan.

Notice: Be careful not to damage the oil pan gasket.

Installation Notice

Tightening Torque

Bolt (3, 4): 22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

Tightening Torque

Bolt (9):

9 -- 11 NSm
(80 -- 97 lb-in)

D

Apply the sealant after cleaning the timing gear

case cover surface.

D

Be careful not to stain the oil chamber of chain

tensioner with the sealant.

5. Installation should follow the removal procedure in

the reverse order.

6. Warm up the engine and check for oil leaks.

M162 ENGINE MECHANICAL 1B1 -- 33

DAEWOO MY_2000

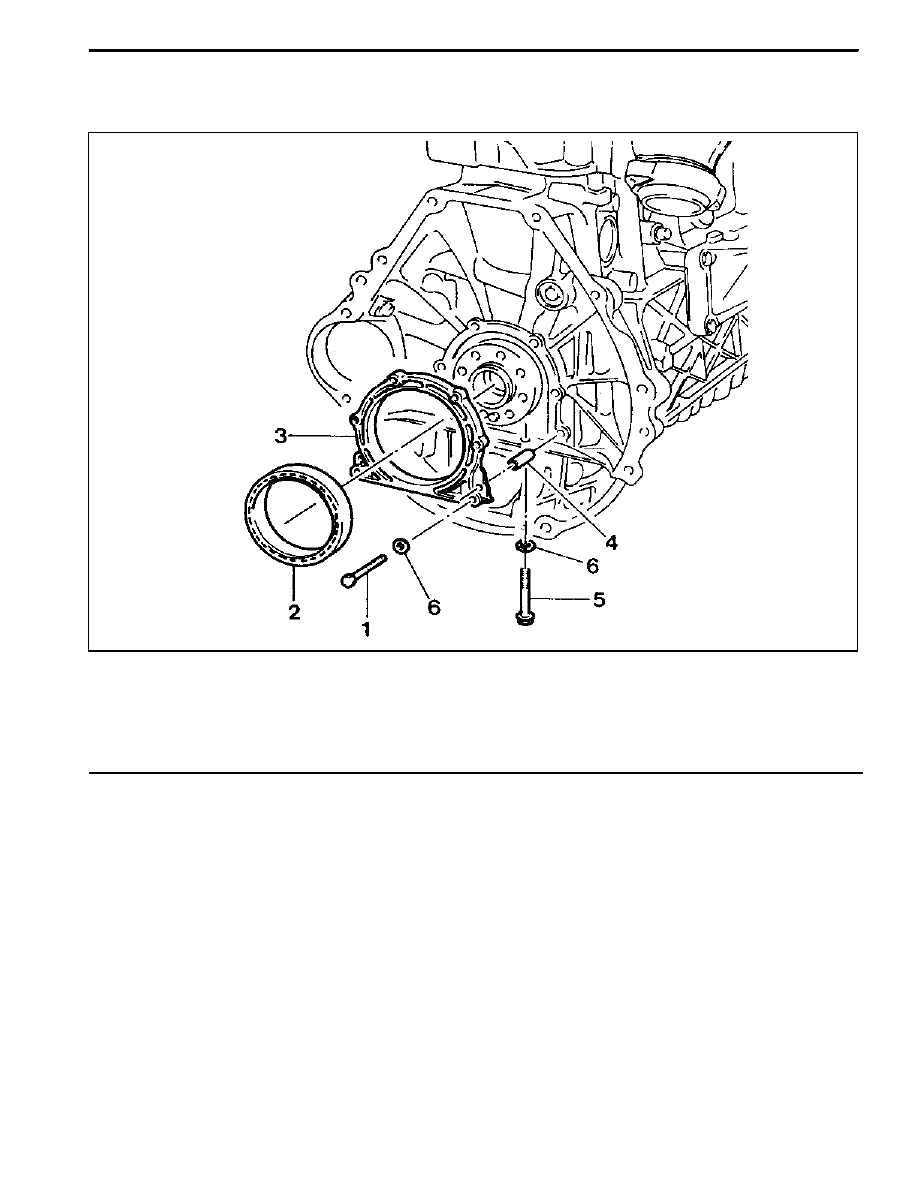

CRANKSHAFT SEALING REAR COVER

Preceding Work: Removal of the automatic transmission drive plate

1 Bolt (M6 x 20, 6 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

2 Radial Shaft Seal

3 Rear Cover

4 Sleeve

5 Bolt (M6 x 85, 2 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

6 Washer
