SsangYong Korando II (1996-2006 year). Manual - part 6

1A1 -- 2 GENERAL ENGINE INFORMATION

DAEWOO MY_2000

SPECIFICATIONS

ENGINE SPECIFICATIONS

Application

E32 Engine

Engine Model

M162.990

Displacement (CC)

3199

Cylinder (Bore x Stroke) (mm)

89.9 x 84.0

Fuel Injection / Ignition System

MSE 3.62S

Compression Ratio

10 : 1

Number of Cylinders

6

Camshaft Valve Arrangement

DOHC

Camshaft Drive Type

Chain--Driven

Max. Output (ps/rpm)

222 / 5500

Max. Torque (kgSm/rpm)

31.6 / 3750

Firing Order

1--5--3--6--2--4

Ignition Type

Distributorless Double Ignition

Ignition Timing

BTDC 8° ± 2°

Valve Timing

Intake

Open/Close

ATDC 11° / ABDC 34°

g

Exhaust

Open/Close

BBDC 31° / BTDC 14°

Valve Clearance Adjustment

Automatic Control

Idle Speed (rpm)

700 ± 50

Fuel Injection Pressure (kg/cm@)

3 -- 4

Oil Capacity (liter)

8.2

Lubrication Type

Forced by Gear Pump

Oil Filter Type

Full Flow with Paper Filter

Fuel

Unleaded Gasoline

MSE 3.62S/3.53S (Motorsteuer Elektronik : German)

MSE : Engine Control Electronic
3.62S : 6 Cylinder Version
3.53S : 4 Cylinder Version

GENERAL ENGINE INFORMATION 1A1 -- 3

DAEWOO MY_2000

COMPONENT LOCATOR

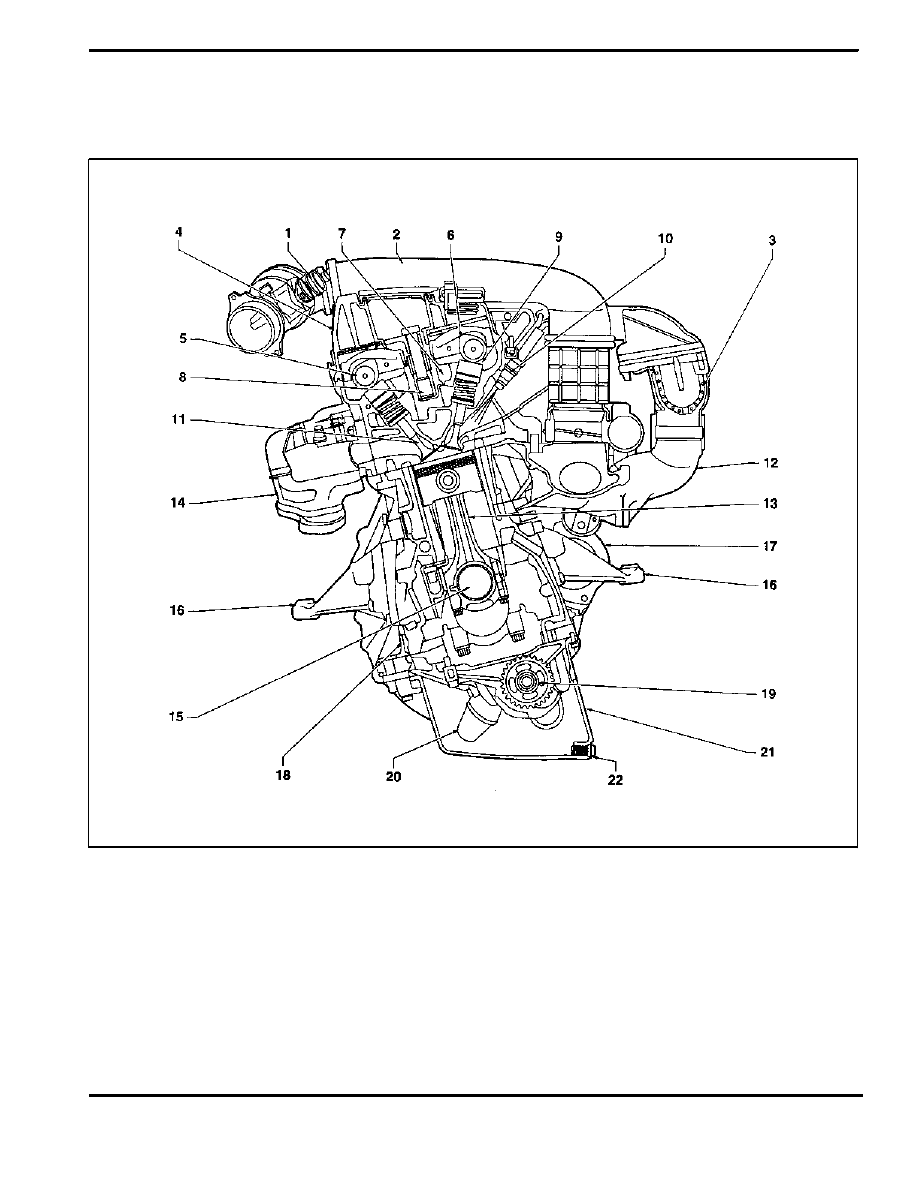

FRONT VIEW

1 HFM Sensor

2 Intake Air Duct

3 Resonance Flap

4 Cylinder Head Cover

5 Exhaust Camshaft

6 Intake Camshaft

7 Cylinder Head

8 Spark Plug Connector

9 Valve Tappet

10 Injector

11 Exhaust Valve

12 Intake Manifold

13 Connecting Rod

14 Exhaust Manifold

15 Crankshaft

16 Engine Mounting Bracket

17 Starter

18 Crankcase

19 Oil Pump Sprocket

20 Oil Strainer

21 Oil Pan

22 Drain Plug

1A1 -- 4 GENERAL ENGINE INFORMATION

DAEWOO MY_2000

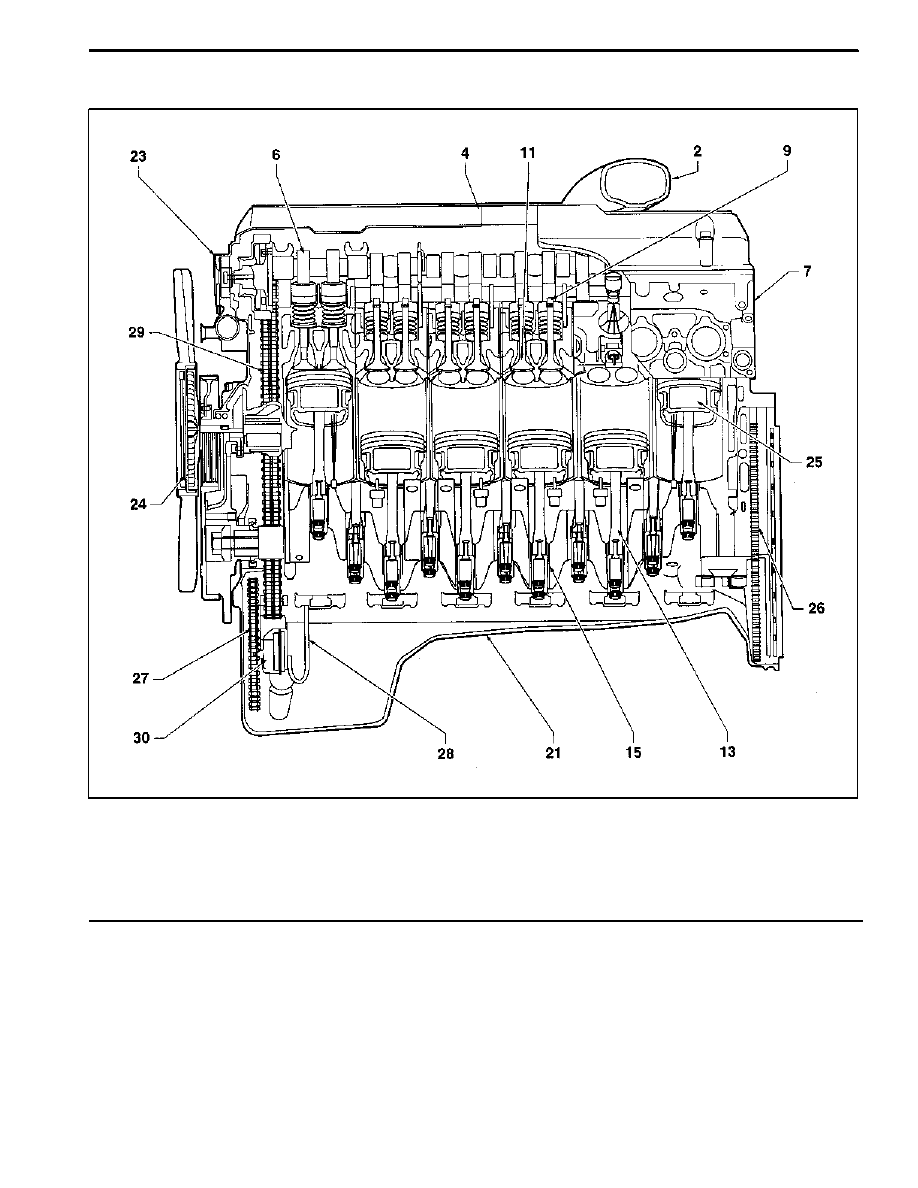

SIDE VIEW

23 Camshaft Adjuster

24 Cooling Fan and Viscous Clutch

25 Piston

26 Flywheel of Drive Plate

27 Oil Pump Drive Chain

28 Oil Return Pipe

29 Timing Chain

30 Oil Pump

GENERAL ENGINE INFORMATION 1A1 -- 5

DAEWOO MY_2000

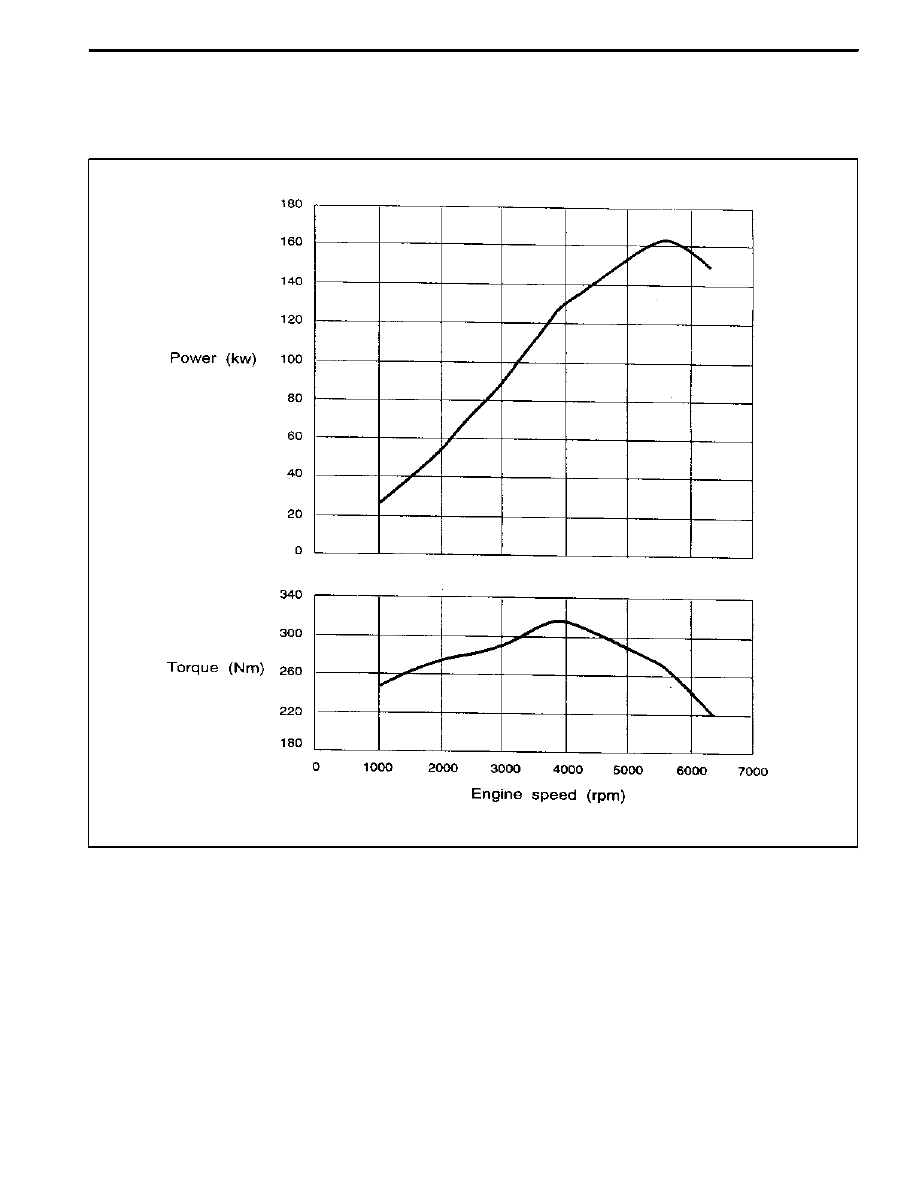

PERFORMANCE CURVE

E32 ENGINE
