SECTION 6E

STEERING  WHEEL  AND  COLUMN

TABLE OF CONTENTS

Specification . . . . . . . . . . . . . . . . . . . . . . . .  6E-1

Fastener  Tightening  Specifications . . . . . . . . .  6E-1

Maintenance and Repair . . . . . . . . . . . . . . .  6E-2

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Application

Steering Wheel Mounting Nut

Steering Lower Shaft Bolt

Steering Column Shaft Bolt

Steering Column Mounting Bolt

N

!

!

!

!

!

m

50 - 80

30 - 40

9 - 14

15 - 20

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . . .  6E-2

Steering Column . . . . . . . . . . . . . . . . . . . . . . .  6E-2

6E-2  STEERING WHEEL AND COLUMN

MAINTENANCE AND REPAIR

ON-VEHICLE SERVICE

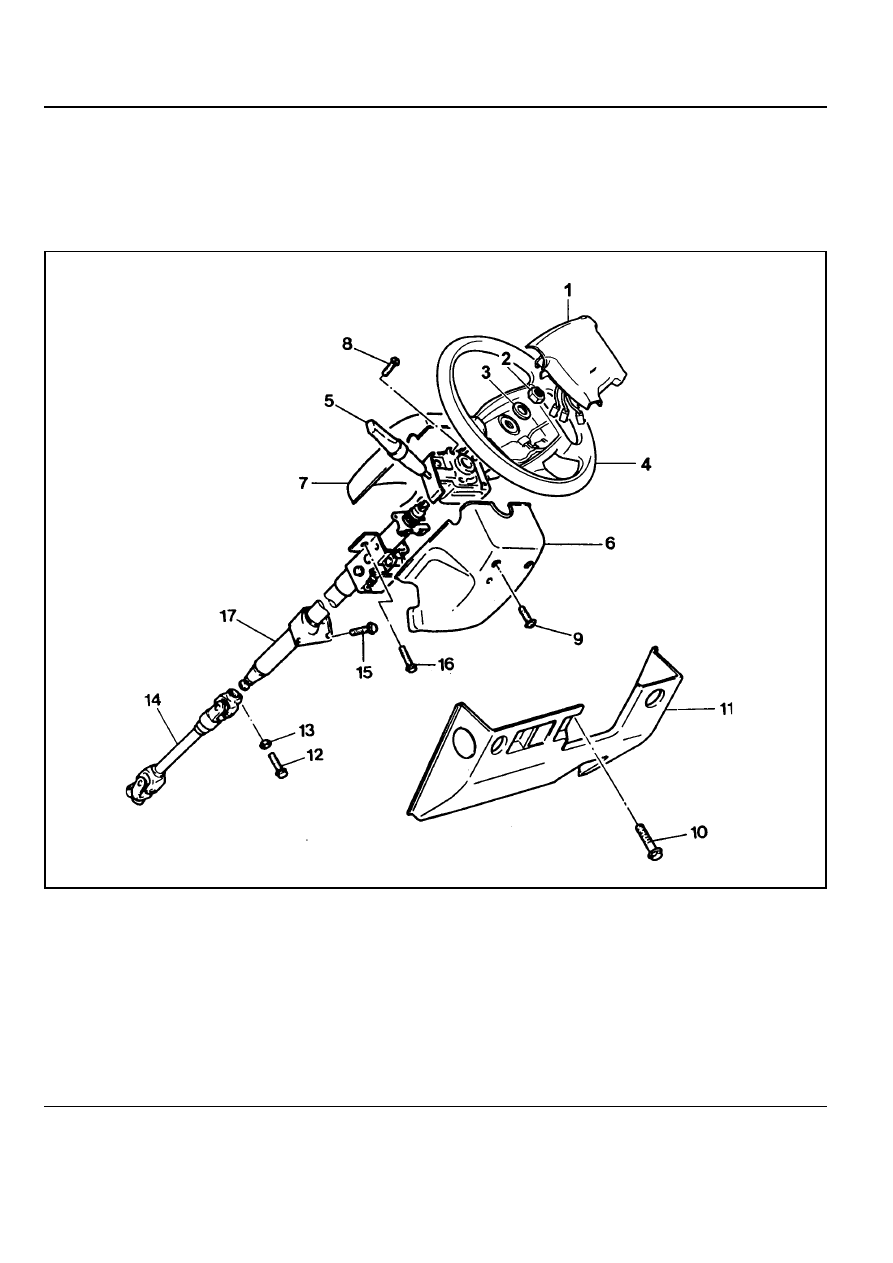

STEERING COLUMN

1 Horn Pad
2 Nut ....................................................... 50-80 Nm
3 Washer
4 Steering Wheel
5 Combination Switch Assembly
6 Combination Switch Lower Cover
7 Combination Switch Upper Cover
8 Bolt
9 Bolt

10 Bolt

11 Crash Pad Panel

12 Bolt ...................................................... 30-40 Nm
13 Spring Washer
14 Steering Column Shaft
15 Bolt ........................................................ 9-14 Nm
16 Bolt ...................................................... 13-40 Nm
17 Column & Shaft Assembly

STEERING WHEEL AND COLUMN  6E-3

Removal & Installation Procedure

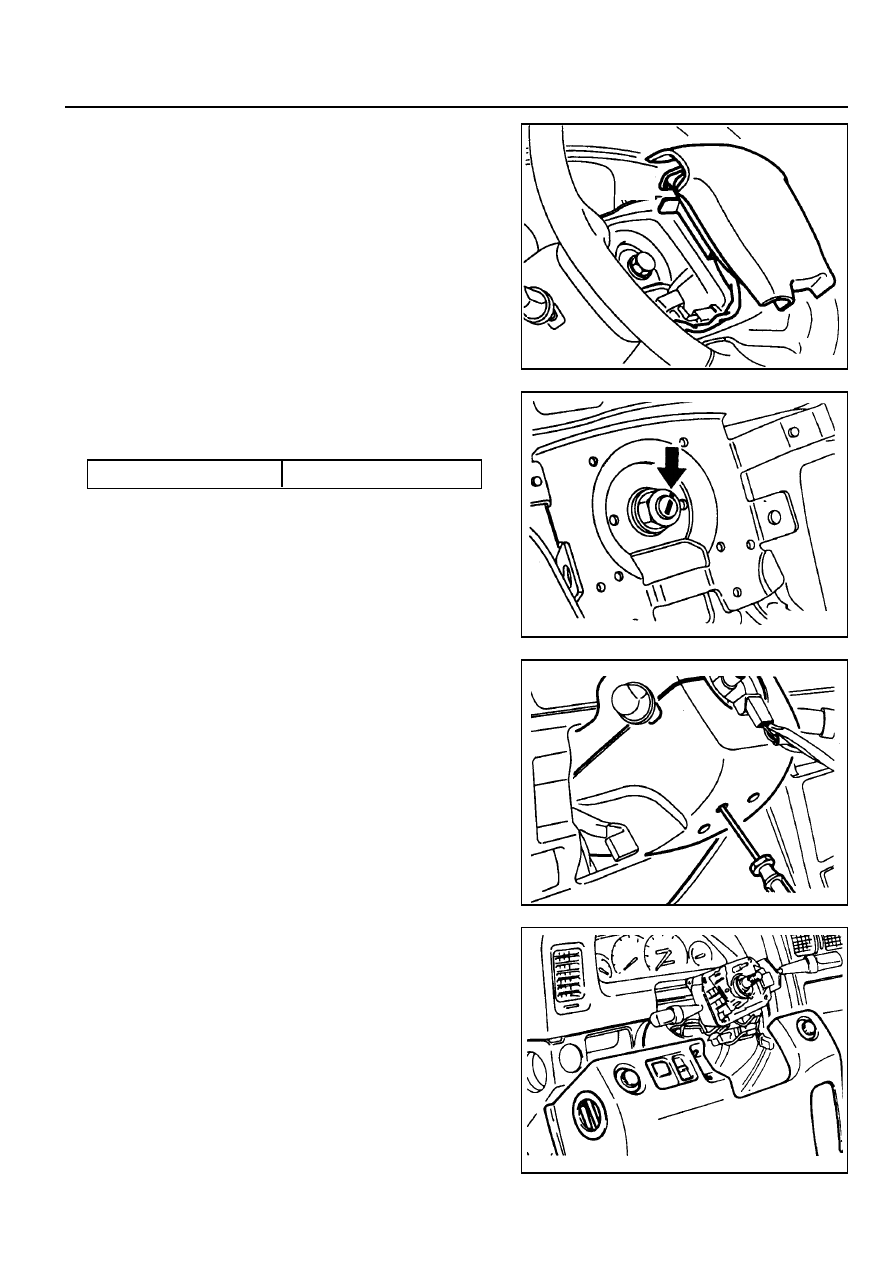

1. Remove the horn pad from the steering wheel and

disconnect the connectors .

2. Place an alignment marks on the column shaft end and

fixing nut and then remove the fixing nut.

Installation Notice

3. Remove the steering wheel.

4. Remove the combination switch upper cover .

Tightening  Torque

50 - 80 Nm

5. Release the crash pad panel.

Notice

Remove the hood release wire and the other switch
connectors.

6E-4  STEERING WHEEL AND COLUMN

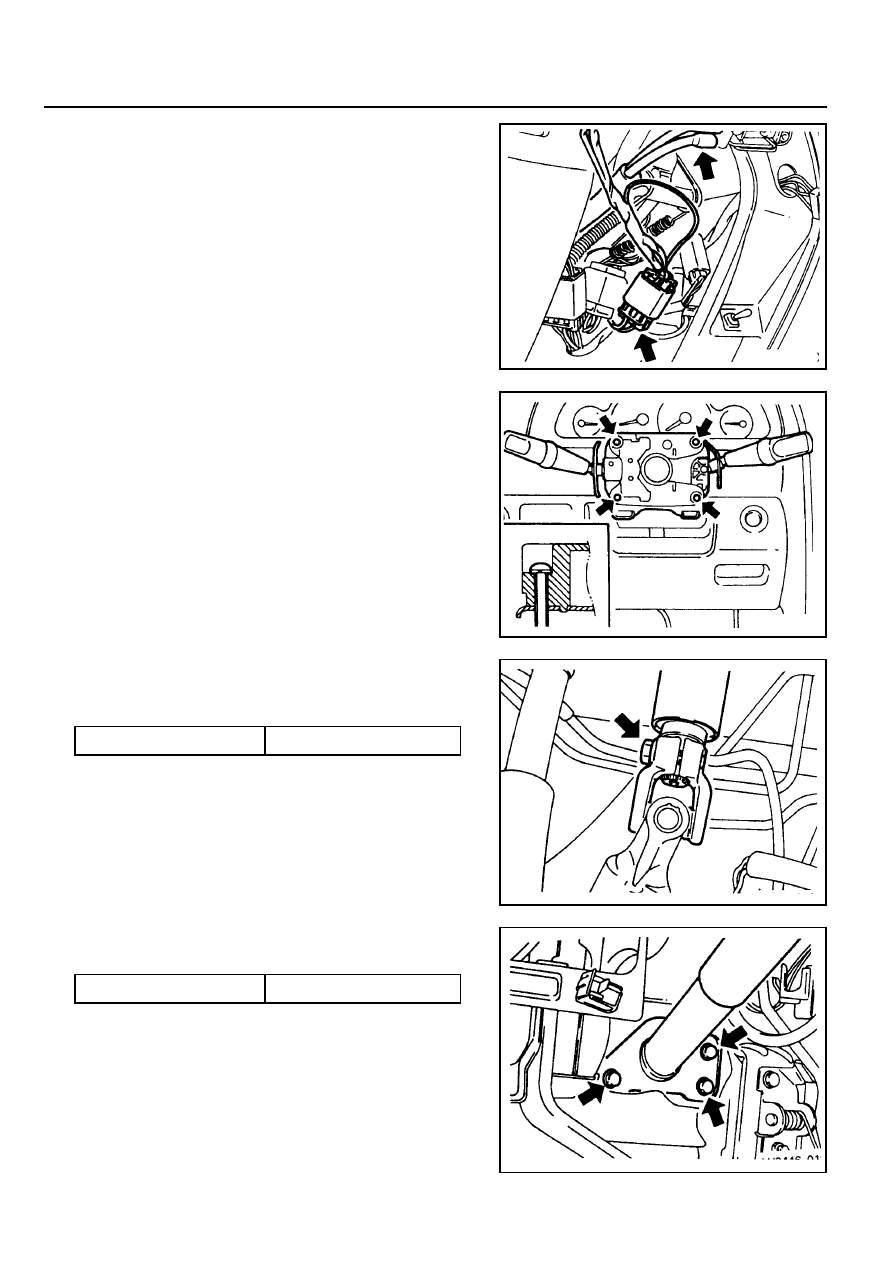

6. Disconnect each connectors.

7. Remove the vacuum hose from the ignition switch(Diesel

only) .

9. Remove the lower shaft by removing the bolt of the steering

column shaft.

Installation Notice

Tightening  Torque

9 - 14 Nm

8. Remove the combination switch assembly.

10. Remove the dash panel mounting bolts.

Installation Notice

Tightening  Torque

30 - 40 Nm
