SECTION 4G

PARKING  BRAKE

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  4G-1

General Specifications . . . . . . . . . . . . . . . . . .  4G-1

Fastener  Tightening  Specifications . . . . . . . . .  4G-1

Component Locator . . . . . . . . . . . . . . . . . . .  4G-2

TABLE OF CONTENTS

Parking Brake . . . . . . . . . . . . . . . . . . . . . . . . .  4G-2

Maintenance and Repair . . . . . . . . . . . . . . .  4G-3

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  4G-3

Parking Brake . . . . . . . . . . . . . . . . . . . . . . . . .  4G-3

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this
cable will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK
unless otherwise noted.

SPECIFICATIONS

GENERAL SPECIFICATIONS

Application

Parking Brake Lever Bolt

Cable Mounting Bracket Bolt

N

•••••

m

8 - 18

8 - 18

FASTENER TIGHTENING SPECIFICATIONS

Application

Type

Operating Type

Description

Mechanically Operated Rear Wheel Expansion

Manual

4G-2  PARKING BRAKE

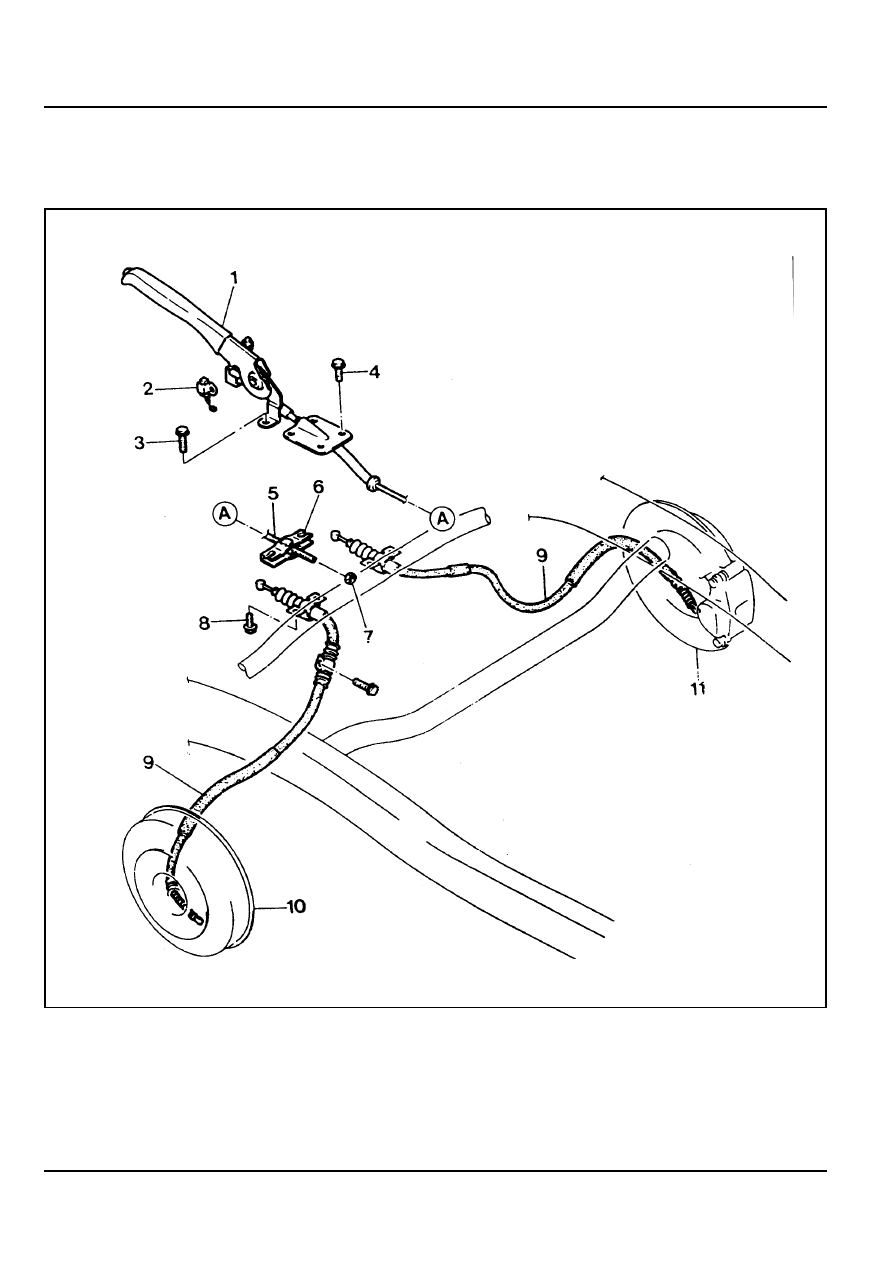

COMPONENT LOCATOR

PARKING BRAKE

1 Parking Brake Lever
2 Praking Brake Lamp Switch
3 Bolt
4 Bolt ........................................................ 8-18 Nm
5 Front Parking Brake Cable
6 Equalizer

7 Nut
8 Bolt ........................................................ 8-18 Nm
9 Rear Parking Brake Cable

10 Brake Drum (if Equipped with Rear Drum Brake)

11 Brake Disc (if Equipped with Rear Disc Brake)

PARKING BRAKE  4G-3

MAINTENANCE AND REPAIR

ON-VEHICLE SERVICE

PARKING BRAKE

Removal & Installation Procedure

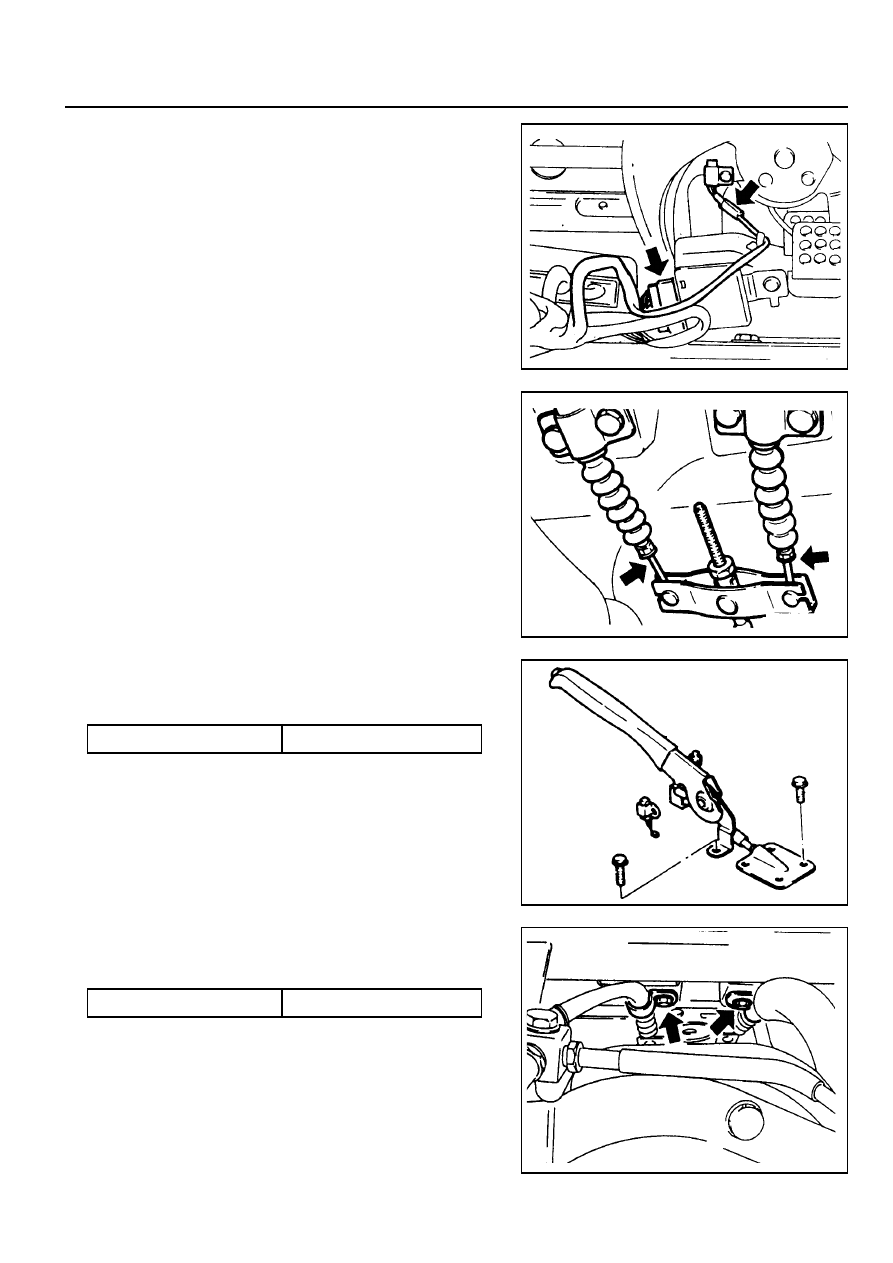

1. Disconnect the parking brake indicator switch connector.

2. Disconnect the right and left cable from equalizer while

parking brake lever is released.

3. Unscrew 8 bolts and remove the parking brake lever

assembly.

Installation Notice

Notice

Tighten the bolts with sequence number while the lever is
pulled up 4 to 6 notches.

Tightening  Torque

8 - 18 Nm

4. Unscrew the frame and lower arm side cable mounting

bracket bolts.

Installation Notice

Tightening  Torque

8 - 18 Nm

4G-4  PARKING BRAKE

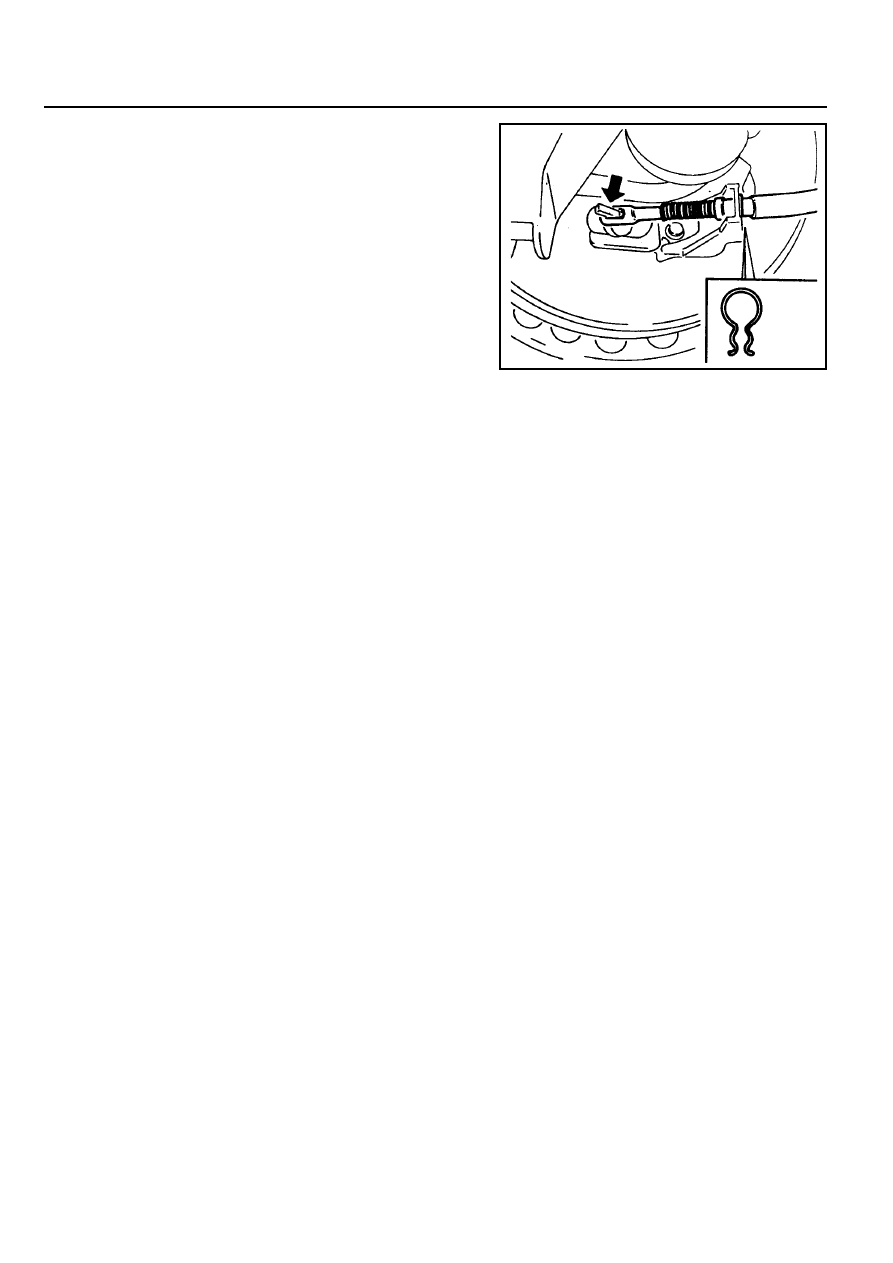

5. Remove the retainer with a screwdriver and disconnect the

brake cable.

6. Installation should follow the removal procedure in the

reverse order.
