M161 ENGINE CONTROLS  1F2-79

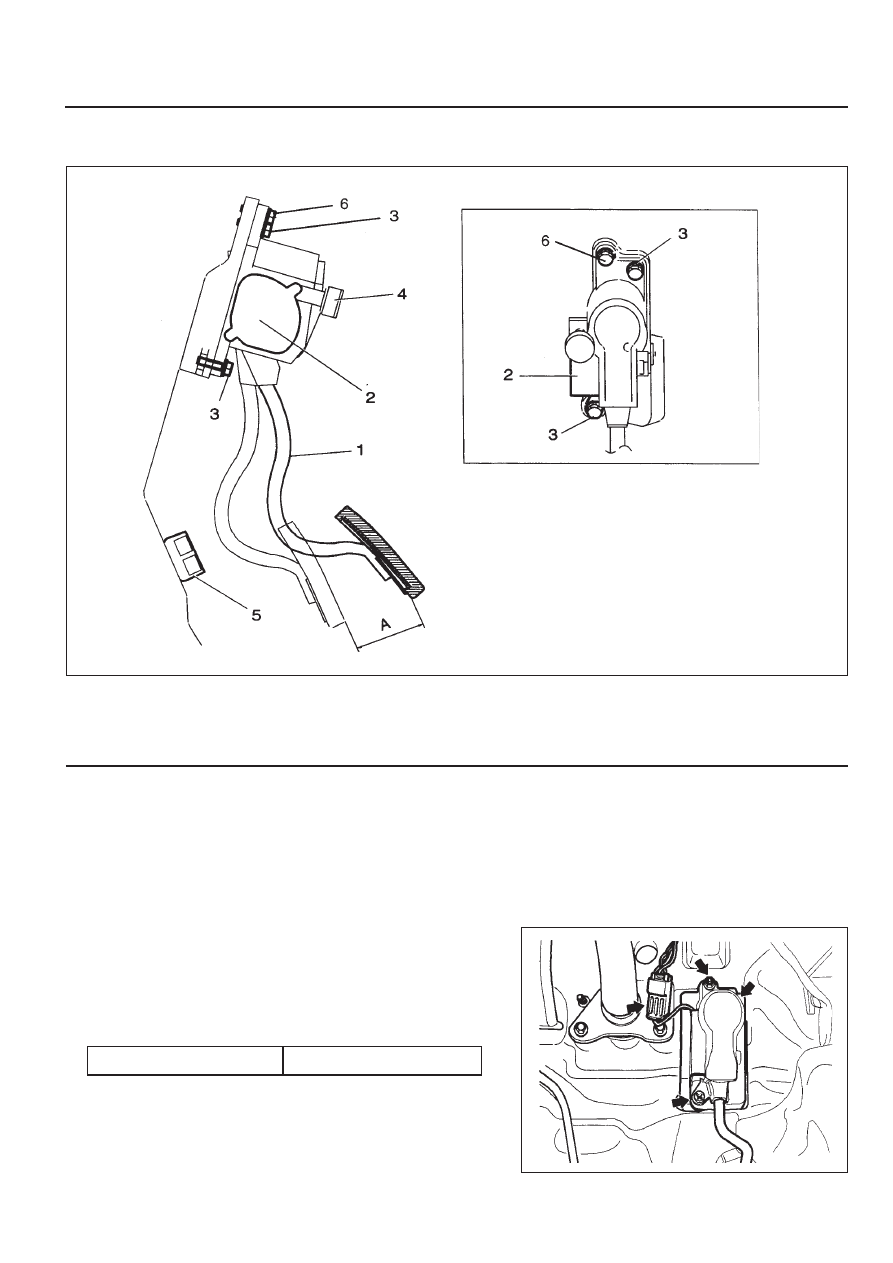

ACCELERATOR PEDAL MODULE

1 Accelerator pedal
2 Accelerator pedal Sensor
3 Bolts (2 Pieces) ....................................... 4-8 Nm

Removal and Installation Procedure

1. Disconnect the 6-pin connector(arrow).

2. Unscrew the 2 bolts (3) / 1 nut (6) and remove the pedal

and sensor assembly.

Installatoin Notice

Tightining  Torque

4 - 8 Nm

2. Installation should follow the removal procedure in the

reverse order.

4 6-Pin Connector
5 Kick down Switch
6 Nut (1 piece) ............................................ 4-8 Nm

1F2-80  M161 ENGINE CONTROLS

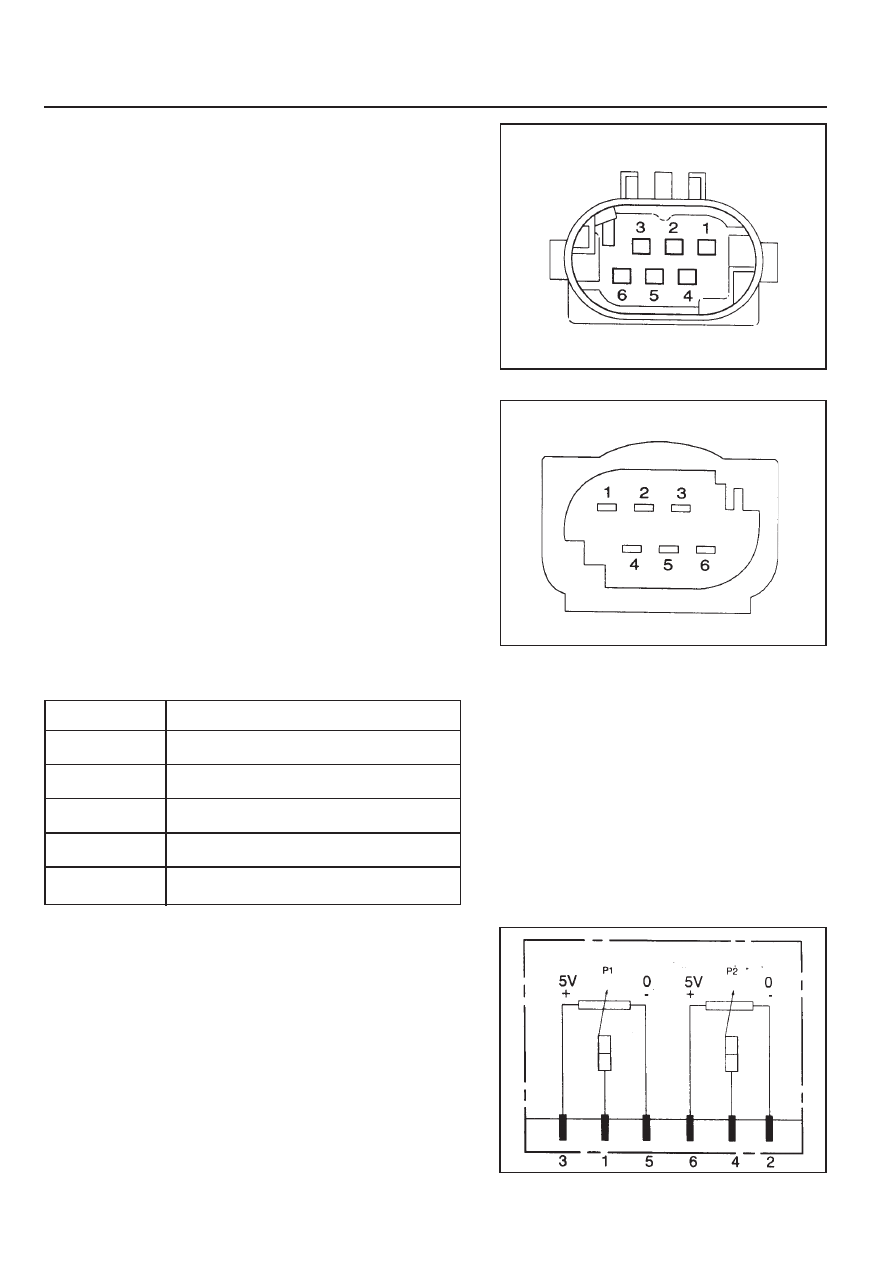

Accelerator Pedal Sensor Connector(Sensor Side)

Potentiometer 1.

Pin no. 3 :Red

Pin no. 1 :Yellow

Pin no. 5 :Brown

Potentiometer 2.

Pin no. 6 :Violet

Pin no. 4 :Green

Pin no. 2 :White

Accelerator Pedal Sensor Connector(Vehicle Side)

Potentiometer 1.

Pin no. 3 :Red-Black

Pin no. 1 :Blue-Green

Pin no. 5 :Yellow-Green

Potentiometer 2.

Pin no. 6 :Green

Pin no. 4 :Blue-Red

Pin no. 2 :LightGreen

Circuit Diagram

Potentiometer 1.
Potentiometer 2.

Function

Potentiometer 1, Power Supply(+)

Potentiometer 1, Signal

Potentiometer 2, Ground

Potentiometer 2, Power Supply(+)

Pin no. 3

Pin no. 1

Pin no. 5

Pin no. 6

Pin no. 4

Pin no. 2

Potentiometer 2, Signal

Potentiometer 2, Ground

SECTION 1G1

M162  ENGINE  INTAKE  &  EXHAUST

Specifications . . . . . . . . . . . . . . . . . . . . . . .  1G1-1

Fastener  Tightening  Specifications . . . . . . . .  1G1-1

Maintenance and Repair . . . . . . . . . . . . . .  1G1-2

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  1G1-2

Air Cleaner . . . . . . . . . . . . . . . . . . . . . . . . . .  1G1-2

TABLE OF CONTENTS

Intake Air Duct . . . . . . . . . . . . . . . . . . . . . . .  1G1-4

Intake Manifold . . . . . . . . . . . . . . . . . . . . . . .  1G1-5

Resonance  Flap . . . . . . . . . . . . . . . . . . . . . .  1G1-7

Exhaust Manifold . . . . . . . . . . . . . . . . . . . . .  1G1-9

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

N

z

z

z

z

z

m

9 - 11

22.5 - 27.5

22.5 - 27.5

9.5 - 12.5

15 - 28

28 - 47

Application

Air Cleaner Housing Cover Nut

Intake Manifold Bolt (M8 x 20)

Intake Manifold Bolt (M8)

Exhaust Mainfold Stud Bolt

Exhaust Pipe Nut (Engine)

Exhaust Pipe Bolt

1G1-2  M162 ENGINE INTAKE & EXHAUST

MAINTENANCE AND REPAIR

ON-VEHICLE SERVICE

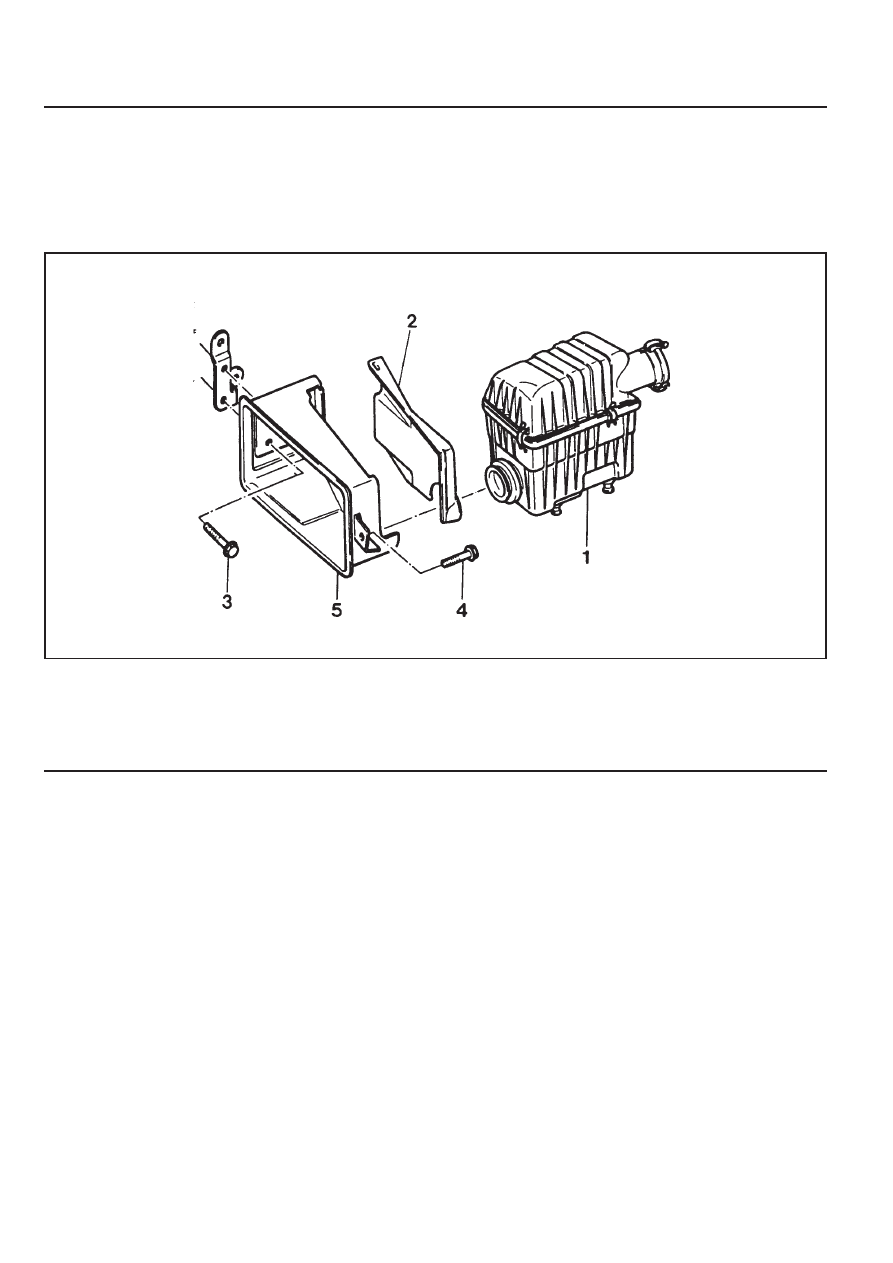

AIR CLEANER

1 Air - Cleaner Assembly
2 Air - Cleaner Shield Upper Cover
3 Blot

4 Blot
5 Air Intake Shield
